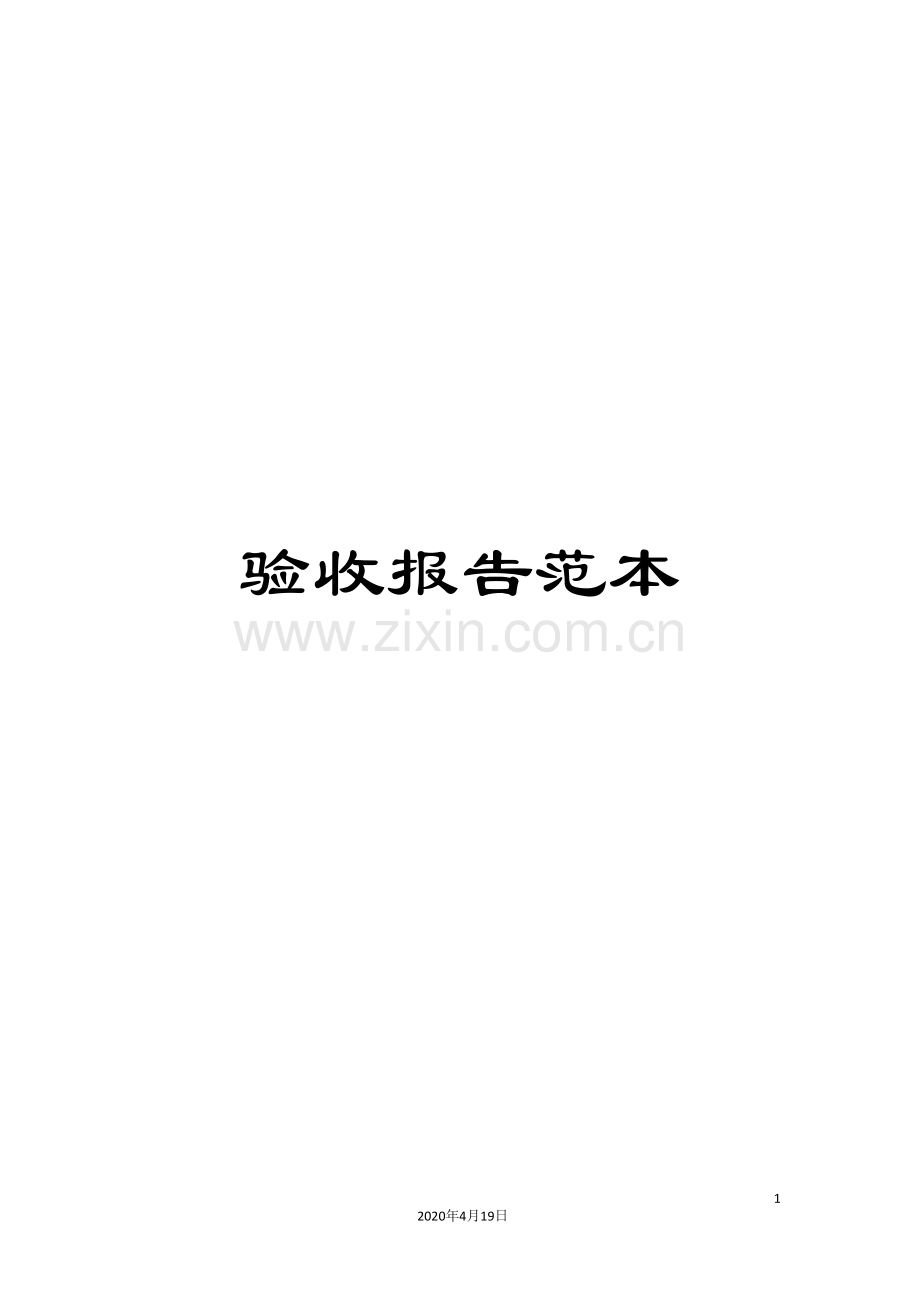

验收报告范本

22
2020年4月19日
文档仅供参考，不当之处，请联系改正。

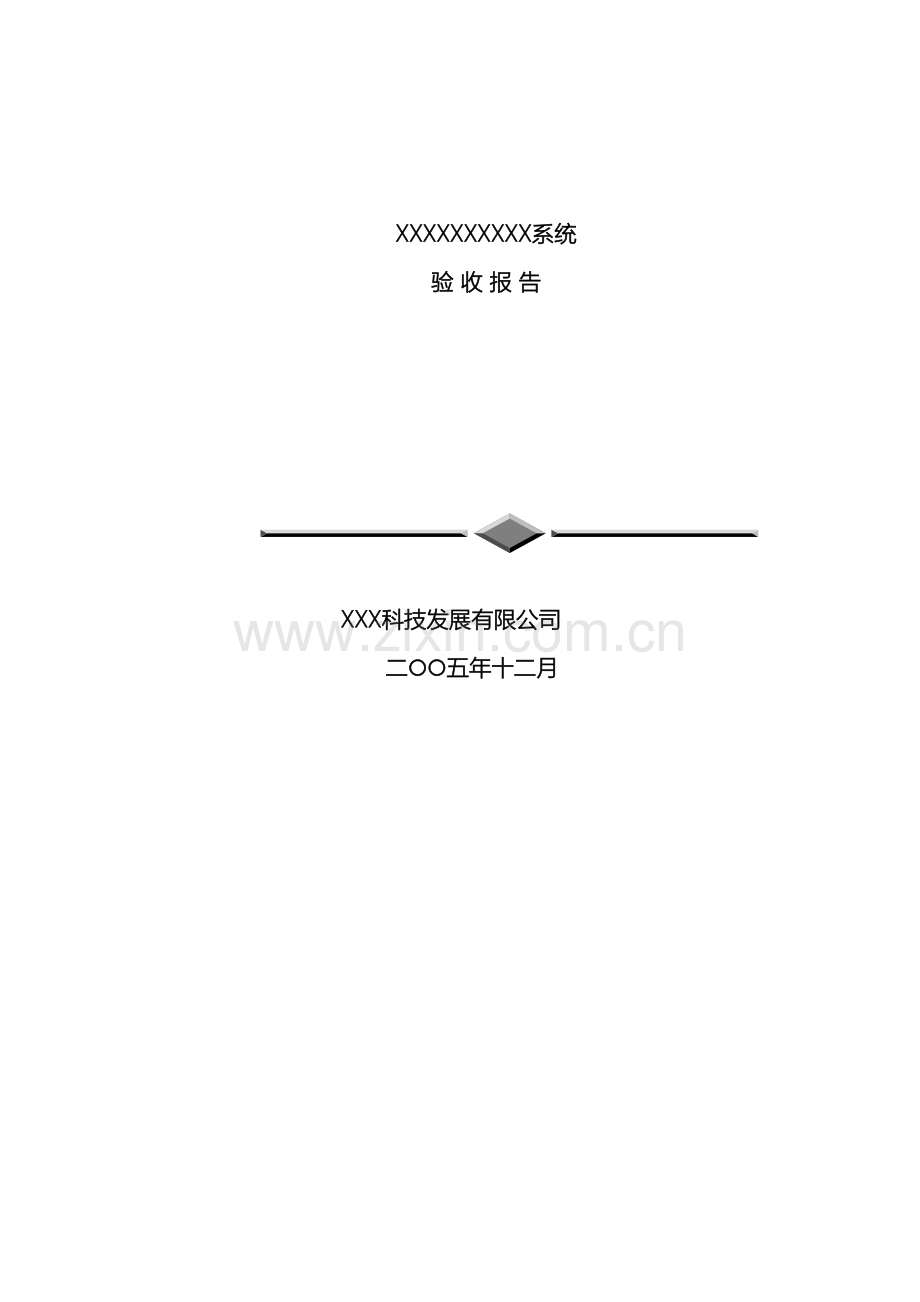

XXXXXXXXXX系统
验 收 报 告

XXX科技发展有限公司
二○○五年十二月

序 言
随着社会的发展，城市的功能日益完善，其中，最重要的就是对城市治安的治理， 当前，公安指挥调度系统正处在进一步发展和完善阶段，湖北省各级公安机关的指挥调度系统各不相同，其发挥的作用仅限于单独一城区的接警和处警，其有效性和信息共享能力非常有限，没有形成全省统一的指挥体系。“110”、“119”、“122”三台也大多是分离的模式，不利于突发案事件的指挥与调度；当前“三台”都有各自的应用系统，无法满足整体调度的需要；一定程度上造成了人力、财力上的浪费。这种状况与计算机技术发展状况极不相符，同时在一定程度上阻碍了指挥调度技术的发展，影响了公安机关的快速反应能力，亟待解决。
公安部当前在山西召开专题会议，要求统一“网上指挥调度系统”，实现系统网络化、平台化，从而达到“三台合一”，整合资源，节省警力、财力、物力的目的。基于以上情况，XX省公安厅提出了开发“三台合一”网络平台系统“XX省公安指挥中心网上指挥调度系统”的要求。系统的建设目标如下：
1、实现“三台合一”
2、全省指挥调度系统网络化、平台化
3、全省指挥调度系统大联网
4、采用先进技术，确保系统运行效率
5、逐步实现与GIS地理信息系统和GPS全球卫星定位系统连接，实现全方位的指挥与调度逐步实现超媒体（语音、数据、图像、视频）的指挥调度系统。XX指挥中心在此原则下进行建设。
XX公安局110指挥中心系统工程
工 程 总 结 报 告

湖北省XX公安局110指挥中心系统工程，由XX科技发展有限公司承建。该工程在XX公安局的直接领导和支持配合下，完成了从方案设计、设备就位、工程安装调试、开通运行的各项工作。
本系统工程从系统布线到设备硬件、软件的安装及调试均由承建方负责提供和安装调试。系统包括中心大屏幕、LED条形屏、电视幕墙、操作台、2M机柜、电视机、接警电脑、“三台合一”软件系统等。其中接警电脑、网络交换机、UPS电源和电视机由甲方自己提供，乙方负责安装调试。
系统布线严格按照有关要求，所有线路走向整洁，美观，牢靠，规范，接地规范，符合国家规定。在电视墙体左侧安装有4路空气开关，从机房总电源处取电，分别控制LED、大屏幕和电视机。操作台由UPS不间断电源供电，保证“三台合一”系统24小时正常工作。
本系统指挥中心大屏幕采用84’丹麦SVS广角幕，3500 ANSI流明投影机，一体电视幕墙结构。整个框架流畅美观，视觉效果好。4路VGA和1路监控图像信号接大屏幕，在大屏幕上直接显示， 14路电视机直接显示监控图像（后期监控工程）。
三台合一调度机使用凌华工控HCC P610整机、D-LINK网络交换机、湘计华成公安指挥中心网上指挥调度系统V1.0及多功能语音系统软件、接警电话等。需要实现指挥中心三警合一：电话接警和网上调度功能。同时安装GIS地理信息平台软件和电子地图。
本工程经承建方和建设方的共同努力，达到了原设计方案标准，将为XX公安局接处警及城区治安工作起到积极作用。
同时感谢XX各级部门对我公司工作的大力支持及配合。

XX科技发展有限公司
二OO五年十二月
XX公安局110指挥中心系统工程
竣 工 报 告

由XX科技发展有限公司设计并承建的XX公安局110指挥中心系统工程，整个系统硬件设备安装完毕，系统各软件调试完成，整个系统现运行正常，于 12月30日已正式完成,投入使用，进入试运行阶段。在试运行后双方签定验收材料。

系统正式交付使用！

建设单位（甲方）： 承建单位（乙方）：
XX XX科技发展有限公司
签 字： 签 字：
日 期： 年 月 日 日 期： 年 月 日

XX公安局110指挥中心系统工程
开 通 报 告

湖北省XX公安局110指挥中心系统工程，在XX公安局的大力支持及配合下，由XX科技发展有限公司承建，于二零零五年十一月建设，各系统先后完成安装调试，现已开通试运行。
运行结果证明，该系统功能已达到设计要求，设备齐全（详见设备清单），室内外设备安全稳固，走线整齐规范，各系统软件设置合理，各系统工作稳定。整套系统达到预期目的。
现准予正式开通运行！

建设方： 承建方：
XXX公安局 XX科技发展有限公司
代表签字： 代表签字：
日 期： 年 月 日 日 期： 年 月 日

XX公安局110指挥中心系统工程
验 收 报 告

湖北省XX公安局110指挥中心系统，由XXX科技发展有限公司承建。采用凌华工控HCC P610主机作为调度机，XX公安指挥中心网上指挥调度系统，D-LINK网络交换机，美国通用电气HCD8288电话等。
根据合同，建设方负责工程项目建设的协调工作，承建方负责提供管理设备、中心设备并完成系统软硬件的安装调试。本工程一共安装控制中心系统设备主要有系统主机，系统电源，中心软件等组成。
XX公安局指挥中心三台合一接处警系统在试运行阶段，各主机系统工作正常、稳定，功能正常，系统联网正常可靠、控制指令响应迅速可靠，机房设备安装牢固，可靠，美观。其工程质量符合国家有关标准，验收合格！

建设单位（甲方）： 承建单位（乙方）：
XX公安局 XX科技发展有限公司
签 字： 签 字：
日 期： 年 月 日 日 期： 年 月 日

设 备 清 单
1、 指挥中心电视墙设备配制

序号
设备
型号
数量
单位
备注
1
投影机
3500 ANSI流明
1
台

2
投影幕
84″丹麦SVS广角幕
1
块

3
反射镜
SMI95-D两反射
1
套

4
反射架
加工
1
套

5
背投箱
加工
1
套

6
电视墙
加工
2
套

7
操作台
每节1个席位0.7M宽
1
套

8
LED条形屏
5M
1
套

9
RGB切换器
CKL 82A
1
套

10
VGA分配器

4
套

11
机柜
飞凯 2M
1
套

12
网线
超五类双绞线
1
箱

13
电缆
RVV 3*6
100
M

14
电缆
RVV 2*2.5
100
M

15
电话线

1
卷

16
视屏线
SYV75-5
1000
M

17
PVC
60线槽
100
M

18
水晶头
网线、电话线
100
个

19
附材
BNC、焊锡、等
1
批

2、 三台合一设备配置

设备
型号
数量
单位
备注
调度机
HCC P610
1
套

网络交换机
D-LINK-8
1
台
自购
接警电脑
P42.8G/256MDDR/
3
台
自购
电话
HCD-8288(1)
2
部

NetCMD软件
V 1.0
1
套

语音出警软件

1
套

GIS
地理信息平台软件
1
套

GIS
电子地图
1
套

附材

1
批

系统验收文件

现有由我公司承建的XX公安局110指挥中心系统工程，于 年 12月 30 日正式竣工，进入试运行阶段，在运行期间，系统中各设备正常稳定运行，达到双方合同要求，现由双方负责人员，共同组织验收，并填写各项验收报告。

验收内容具体包括：系统检测和文件审查两大部分，验收双方需准确无误的填写各项验收结果。

验收文件具体由以下文件构成（详情见附表）：
表一：系统试运行记录
表二：工程施工验收单
表三：设备安装质量检查
表四：资料审查
表五：验收结论汇总

表一 系统试运行报告
系 统 名 称： XX公安局110指挥中心系统
建设（使用）单位： XXX公安局
设 计、 施工单位： XX科技发展有限公司
日期/时间
系统运行情况（描述）
结论
值班人
12月30日
调度机运行情况
√
袁奎
12月30日
网络交换机工作情况
√
袁奎
12月30日
电话机工作情况
√
袁奎
12月30日
各软件运行情况
√
袁奎
12月30日
投影机运行情况
√
袁奎
12月30日
LED运行情况
√
袁奎
12月30日
RGB切换器工作情况
√
袁奎
12月30日
管理查看系统工作情况
√
袁奎
12月30日
系统各项功能情况
√
袁奎
12月30日
系统整体运行情况
√
袁奎

√

建设单位/总包单位
设计施工单位
验收人：

日期：

盖章：
验收人：

日期：

盖章：
表二 工程施工验收单
工程名称： XX公安局110指挥中心系统

总包单位
设计、施工单位
监理单位
武汉丽天科技发展有限公司
武汉丽天科技发展有限公司

工程施工内容检查
检查内容
检查结果
安装质量
运行性能
图号
投影机
√
稳定

投影幕
√
稳定

调度软件
√
稳定

语音软件
√
稳定

调度机
√
稳定

LED条形屏
√
稳定

验收意见

建设单位/总包单位
设计施工单位
监理单位
验收人：

日期：

盖章：
验收人：

日期：

盖章：
验收人：

日期：

盖章：
注：
1、 检查内容包括：1）硬件安装美观、牢靠；2）。软件运行稳定、使用正常
2、 检查结果的安装质量栏内，按检查内容序号，合格的打“√”，基本合格的打“△”，不合格的打“×”并注明对应的楼层（部位）、图号。
3、 综合安装质量的检查结果，在验收意见栏内填写验收意见并扼要说明情况。
表三 设备安装质量检查
系统（工程）名称：XX公安局110指挥中心系统
设计、安装单位： XX科技发展有限公司

项目
要求
方法
结果
设备
1安装位置（方向）
合理，有效
甲方要求
合理
2安装质量（工艺）
牢固，整洁，美观，规范
按行业标准
合格
3线缆连接
连接牢靠，美观，规范
外部观看
合格
4通电
工作正常
通断电测试
完全正常
中心系 统
5 软件安装
性能稳定
经过使用测试
合格
6调度机设备安装
操作方便，安全
操作测试
达到要求
7 投影机
美观、安全、可靠、清晰
使用测试
达到要求
8 LED条形屏
美观、牢靠、清晰
外部观看
达到要求
8系统接地
符合GB50057等电位接地要求
按标准对比查看
合格
9接地电阻
符合GB50198规定
按标准查看
合格
10机架电缆线扎及标识
整齐，有明显编号，标识
经过外部查看
合格
11电源引入线缆标识
引入线端标识明显，牢靠
经过外部观察
合格
12通电
工作正常
通断电测试
合格
检 查结果统计：（合格率）≥0.9
安装质量 检查结果：完全合格
验收人签字：
验收日期：
施工组人员签字： 袁奎 曾志超

注：
1、 以上各栏，按实际情况在相应空格内填写结果
2、 检查结果统计：Ks（合格率）=[合格数+基本合格数×0.6]/项目检查数（项目检查数如无要求或实际缺项未检查的，不计在内）
3、 检查结论：Ks（合格率）≥0.8,判为经过;0.8≥Ks≥0.6;Ks<0.6,判为不经过;必要时做简要说明.
表四 资料审查
系统名称: XX公安局110指挥中心系统
设计、安装单位： XX科技发展有限公司

序号
审查内容
审查结果
完整性
准确性
完整
基本完整
不完整
合格
基本合格
不合格
1
设计任务书
√

2
合同
√

3
初步设计方案论证意见(含评审机构组人员名单)
√

4
经过初步设计方案论证的完整性
√

√

5
正式设计方案相关图纸

√

√

6
系统试运行报告
√

√

7
竣工报告
√

√

8
初验报告
√

√

9
工程决算报告
√

10
系统检测报告
√

11
系统使用说明书
(含操作说明及日常维护)
√

√

12
相关图纸绘制规范要求
规范

基本规范
√
不规范

审查记过统计Ks(合格率)
≥0.98
审查结论
合格
审查人签名:
日期:
注:
1、 在审查结果栏,按实际情况在相应的空格内打“√”
2、 检查结果统计：Ks（合格率）=[合格数+基本合格数×0.6]/项目检查数（项目检查数如无要求或实际缺项未检查的，不计在内）
3、 检查结论：Ks（合格率）≥0.8,判为经过;0.8≥Ks≥0.6;Ks<0.6,判为捕经过;必要时做简要说明.
表五 验收结论汇总
系统（工程）名称：XX公安局110指挥中心系统
设计、施工单位： XX科技发展有限公司

施工验收结论

验收人签字：

年 月 日
技术验收结论

验收人签字：

年 月 日
资料审查验收

审查人签字：

年 月 日
系统验收结论

验收小组（委员会）组长、副组长（主任、副主任）签名：

年 月 日

项目验收报告
GWSSI-HC/QMS-ZC05-05
年 月 日
项目名称：XX公安局“三台合一”系统项目
用户：XX公安局
合同号：LT -010
集成/开发商：XX系统有限公司
承建商：XX科技发展有限公司
项目评价：

验收结论：

验收委员会主任签名_________ 年 月 日
表决情况
总人数
同意
不同意
保留
人
人
人
人
验收委员会名单及签字
姓名
对验收结论态度
工作单位
签字
同意
不同意
保留

操作说明书
1、 系统说明
首先打开电源，本系统所有电源取自机房总电源，使用RVV3*6㎡电源线。操作台电源自UPS出，电视墙电源直接取电总电源。在电视墙左侧接4路空气开关，自左向右，第1路电源控制左侧电视机，第2路控制中间大屏和下面电视机，第3路控制右侧电视机。第4路控制LED电源

2、 大屏幕使用说明
打开空气开关第2路，电源接通。然后打开遥控器电源开关，等待5秒种左右，大屏幕开启。此时使用3号机电脑的键盘可切换大屏的显示画面，连续按“Scroll Lock”两次，听到“吡”的一声响，按数字健“1”、“2”、“3、”“4”则分别将各显示器的画面显示在大屏幕上面，此时3号机的键盘及鼠标可同时操作显示在大屏幕上的其它电脑的界面。大屏幕的其它具体操作详见“大屏幕使用说明书”。

3、 三台合一使用说明
详细见电子文档。
4、 电子地图使用说明
直接打开即可。
