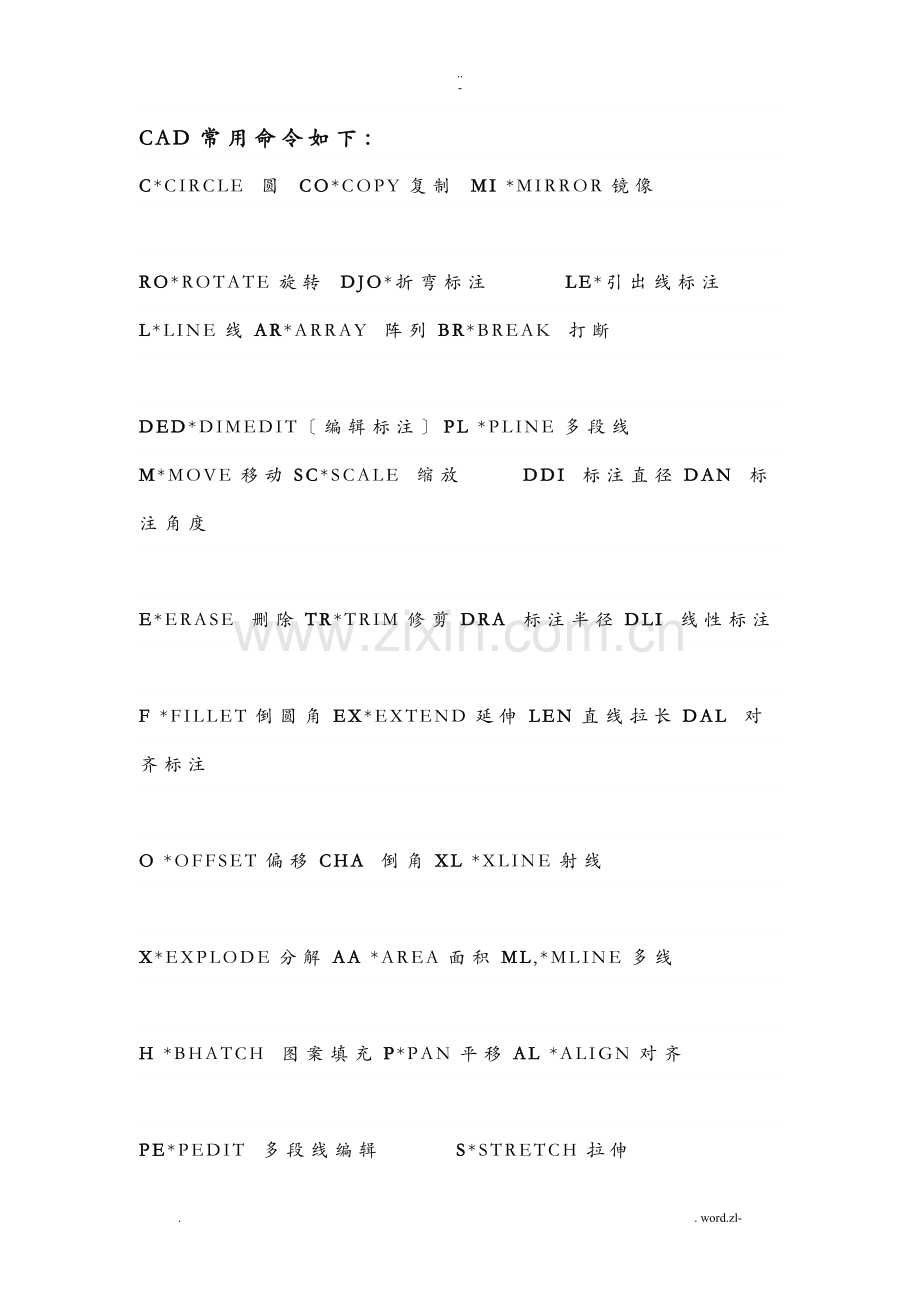

. -CAD常用命令如下：C*CIRCLE 圆 CO*COPY复制 MI *MIRROR镜像 RO*ROTATE旋转 DJO*折弯标注 LE*引出线标注L*LINE线AR*ARRAY 阵列BR*BREAK 打断 DED*DIMEDIT编辑标注PL *PLINE多段线M*MOVE移动SC*SCALE 缩放 DDI 标注直径DAN 标注角度E*ERASE 删除TR*TRIM修剪DRA 标注半径DLI 线性标注F *FILLET倒圆角EX*EXTEND延伸LEN直线拉长DAL 对齐标注O *OFFSET偏移CHA 倒角XL *XLINE射线X*EXPLODE分解AA *AREA面积ML,*MLINE多线H *BHATCH 图案填充P*PAN平移AL *ALIGN对齐PE*PEDIT 多段线编辑 S*STRETCH拉伸ED*DDEDIT 不打散标注尺寸而直接标注修改文本T在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，那么选用TEXT(DTEXT)MT 当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等,(MTEXT)鼠标中键点击两下，那么全屏显示图形在CAD中如何能局部放大或缩小图形,保持标注尺寸不变两种意思：一种是尺寸形状大小不变；一种是尺寸标注测量值大小不变方法一：第一步，首先使用sc缩放命令将图形放大100倍。第二步，然后使用d标注样式管理命令将相应的尺寸标注样式中调整项的全局比例值修改为0.01默认值是1。此时标注尺寸的形状倍数那么保持原来的不变了。如果第二步选择使用d标注样式管理命令将相应的尺寸标注样式中的主单位比例因子修改为0.01默认值是1。此时标注尺寸的尺寸值大小那么保持原来的不变了。进展比例修改时，如果不对需要修改的图形或尺寸进展框选选择，那么默认为对整个图形或尺寸使用修改。标注样式管理器中，可新建几种放大或缩小标准，绘图时随时可供调用。这是正确的,不过一般没太必要放大图吧.你把图框缩小为0.01,打印出来的图就大100倍了.方法二使用sc命令图形缩放或者在标注样式中d命令-修改-调整-全局比例值图形放大N倍，全局比例值那么=1*N, 缩小N倍，全局比例值那么=1/N,),然后在标注样式中d命令-修改-主单位-比例因子如，图形放大2倍输0.5；缩小2倍输2此时尺寸值还是原来的尺寸值了，不会随着图形的放大尺寸跟着放大了。在使用sc或者d进展图形和尺寸修改时，需要选择对象的，这时候你只选择你需要放大或者缩小的局部，不要选择其他局部就可以了。如果要全面一点的，如下：CAD快捷键一览 创立三维阵列 3A 创立三维面 3F 在三维空间创立由直线段组成的多段线 3P 在二维和三维空间中将某对象与其他对象对齐 AL 加载 AutoLISP、ADS 和 ARX 应用程序 AP 创立圆弧 A 计算对象或定义区域的面积和周长 AA 创立按指定方式排列的多重对象拷贝 AR 执行外部数据库命令的管理功能 AAD 输出选择对象的信息 AEX 管理对象和外部数据库之间的 ALI 显示并编辑表数据并创立和选择集 ARO 从到文字选择集和图形选择集的行中创立选择集 ASE 执行构造查询语言 (SQL) 语句 ASQ 创立属性定义 -AT 改变不依赖于块定义的属性信息 -ATE 用图案填充封闭区域 H或BH 根据选定对象创立块定义 -B 用对话框定义块 B 用封闭区域创立面域或多段线 BO 使用命令行用封闭区域创立面域或多段线 -BO 局部删除对象或把对象分解为两局部 BR 给对象加倒角 CHA 修改现有对象的特性 -CH 根据圆心和直径或半径绘制圆 C 复制对象 CO或CP 创立属性定义 AT 编辑单个块的可变属性 ATE 修改对象的颜色、图层、线型和厚度 CH 设置新对象的颜色 COL 编辑文字和属性定义 ED 显示夹点并设置颜色 GR 创立并修改标注样式 D 插入块或另一图形 I 控制现有对象的特性 MO 修改对象名称 REN 设置绘图辅助工具 RM 设置对象选择模式 SE 管理已定义的用户坐标系 UC 选择预置用户坐标系 UCP 控制坐标和角度的显示格式及精度 UN 创立和恢复视图 V 设置三维观察方向 VP 创立对齐线性标注 DAL或DIMALI 创立角度标注 DAN或DIMANG 从前一个或选择的标注的第一尺寸界限处连续标注 DBA或DIMBASE 创立圆和圆弧的圆心标记或中心线 DCE 从前一个或选择的标注的第二尺寸界限处连续标注 DCO或DIMCONT 创立圆和圆弧的直径标注 DDI或 DIMDIA 编辑标注 DED或DIMED 创立线性尺寸标注 DLI或DIMLIN 创立坐标点标注 DOR或DIMORD 替换标注系统变量 DOV或DIMOVER 创立圆和圆弧的半径尺寸标注 DRA或DIMRAD 在命令行创立和修改标注样式 DST或DIMSTY 移动和旋转标注文字 DIMTED 测量两点之间的距离和角度 DI 将点对象或块沿对象的长度或周长等间隔排列 DIV 绘制填充的圆和环 DO 修改图像和其他对象的显示顺序 DR 翻开鸟瞰视图窗口 AV 输入文字时在屏幕上显示 DT 定义平行投影或透视视图 DV 创立椭圆或椭圆弧 EL 从图形删除对象 E 将组合对象分解为对象组件 X 以其他文件格式保存对象 EXP 延伸对象到另一对象 EX 通过拉伸现有二维对象来创立三维实体 EXT 给对象加圆角 F 创立根据特性选择有关对象时用到的过滤器列表 FI 创立对象的命名选择集 G 使用命令行创立选择集 -G 用图案填充一块指定边界的区域 -H 修改现有的图案填充对象 HE 重生成三维模型时不显示隐藏线 HI 以多种格式向 AutoCAD 图形文件中插入图像 IM 使用命令行插入图像 -IM 控制选定图像的亮度、比照度和褪色度 IAD 向当前图形中定义并附着新的图像对象 IAT 为单个图像对象创立新剪切边界 ICL 向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP 将命名块或图形插入到当前图形中 -I 插入或嵌入对象 IO 找出两个或多个三维实体的干预区并用公用局部创立三维组合实体 INF 从两个或多个实体或面域的交集创立组合实体或面域 IN 管理图层 LA 在命令行上执行 LAYER 命令 -LA 创立一条引出线将注释与一个几何特征相连 LE或LEAD 拉长对象 L 创立、加载和设置线型 LT 使用命令行创立、加载和设置线型 -LT 显示选定对象的数据库信息 LI或LS 设置线型比例因子 LTS 把某一对象的特性复制到其他假设干对象 MA 将点对象或块按指定的间距放置 ME 创立对象的镜像副本 MI 创立多线 ML 在指定方向上按指定距离移动对象 M 从图纸空间切换到模型空间视口 MS 创立多行文字 T或MT 使用命令行创立多行文字 -T 创立浮动视口和翻开现有的浮动视口 MV 创立对象的等距线，如同心圆、平行线和平行曲线 O 设置运行对象捕捉模式并修改靶框大小 OS 使用命令行设置运行对象捕捉模式并修改靶框大小 -OS 移动显示在当前视口的图形 P 使用命令行移动视口 -P 插入剪贴板数据并控制数据格式 PA 编辑多段线和三维多边形网格 PE 创立二维多段线 PL 将图形打印到绘图仪、打印机或文件 PLOT 创立点对象 PO 创立用多段线表示的正多边形 POL 自定义 AutoCAD 系统参数的设置 PR 显示打印图形的效果 PRE 从模型空间视口切换到图纸空间 PS 删除数据库中未用的命名对象，例如块或图层 PU 退出 AutoCAD EXIT 绘制矩形多段线 REC 刷新显示当前视口 R 刷新显示所有视口 RA 重生成图形并刷新显示当前视口 RE 重新生成图形并刷新所有视口 REA 从选择的一组现有对象中创立面域对象 REG 修改对象名 -REN 创立三维线框或实体模型的具有真实感的渲染图像 RR 沿轴旋转二维对象以创立实体 REV 绕基点旋转对象 RO 设置渲染系统配置 RPR 在 X、Y 和 Z 方向等比例放大或缩小对象 SC 从脚本文件执行一系列命令 SCR 用剖切平面和实体截交创立面域 SEC 列出系统变量并修改变量值 SET 显示当前视口图形的着色图像 SHA 用平面剖切一组实体 SL 规定光标按指定的间距移动 SN 创立二维填充多边形 SO 检查图形中文字的拼写 SP 创立二次或三次样条曲线 SPL 编辑样条曲线对象 SPE 移动或拉伸对象 S 创立命名样式 ST 用差集创立组合面域或实体 SU 校准、配置、翻开和关闭已安装的数字化仪 TA 设置当前三维实体的厚度 TH 控制对图纸空间的访问以及控制视口的行为 TI 创立形位公差标注 TOL 显示、隐藏和自定义工具栏 TO 创立圆环形实体 TOR 用其他对象定义的剪切边修剪对象 TR 通过并运算创立组合面域或实体 UNI 设置坐标和角度的显示格式和精度 -UN 保存和恢复已命名的视图 -V 设置图形的三维直观图的查看方向 -VP 将块对象写入新图形文件 W 创立三维实体使其倾斜面尖端沿 X 轴正向 WE 将一个外部参照附加到当前图形中 XA 将外部参照依赖符号绑定到图形 XB 使用命令行执行XBINDW命令 -XB 定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XC 创立无限长的直线，称为参照线 XL 控制图形中的外部参照 XR 使用命令行执行XREF命令 -XR 放大或缩小当前视口对象的外观尺寸 Z3A *3DARRAY三维阵列3DO *3DORBIT三维动态观察器3F *3DFACE三维面3P *3DPOLY三维多段线A, *ARC圆弧ADC, *ADCENTER设计中心AA, *AREA面积AI_MOLC *将对象图层置为当前层AL, *ALIGN对齐AP, *APPLOAD加载应用程序AR, *ARRAY阵列-AR, *-ARRAY通过命令行阵列ATT, *ATTDEF定义属性-ATT, *-ATTDEF通过命令行定义属性ATE, *ATTEDIT编辑属性-ATE, *-ATTEDIT通过命令行编辑属性ATTE, *-ATTEDIT通过命令行编辑属性B, *BLOCK定义块-B, *-BLOCK通过命令行定义块BA, *-BATTMAN(块属性管理器)BH, *BHATCH图案填充BO, *BOUNDARY边界创立-BO, *-BOUNDARY通过命令行创立边界BR, *BREAK打断C, *CIRCLE圆CELTSCALE设置当前对象线型的比例CH, *PROPERTIES对象特性管理器-CH, *CHANGE对象特性CHA, *CHAMFER倒角CHK, *CHECKSTANDARDS关联CLAYER *设置当前图层 COL, *COLOR颜色COLOUR, *COLOR颜色CO, *COPY复制对象CP, *COPY复制对象D, *DIMSTYLE标注样式管理器DAL, *DIMALIGNED对齐标注DAN, *DIMANGULAR角度标注DBA, *DIMBASELINE基线标注DBC, *DBCONNECT数据库连接收理器DC, *ADCENTER设计中心DCE, *DIMCENTER圆心标记DCENTER, *ADCENTER设计中心DCO, *DIMCONTINUE连续标注DDA, *DIMDISASSOCIATE解除关联标注DDI, *DIMDIAMETER直径标注DED, *DIMEDIT编辑标注DIMDEC(精度)DIMGAP(文字偏移)DIMASZ(箭头大小)DIMADEC(角度精度)DI, *DIST距离DIMLFAC (线性标注比例)DIV, *DIVIDE等分DLI, *DIMLINEAR线性标注DO, *DONUT圆环DOR, *DIMORDINATE坐标标注DOV, *DIMOVERRIDE替代DR, *DRAWORDER显示顺序DRA, *DIMRADIUS半径标注DRE, *DIMREASSOCIATE重新关联标注DS, *DSETTINGS草图设置DST, *DIMSTYLE标注样式管理器DT, *TEXT单行文字DV, *DVIEW三维旋转E, *ERASE擦除ED, *DDEDIT编辑文字EL, *ELLIPSE椭圆EX, *EXTEND延伸EXIT, *QUIT退出EXP, *EXPORT输出EXT, *EXTRUDE拉伸F, *FILLET倒圆角FI, *FILTER对象选择过滤器G, *GROUP对象编组-G, *-GROUP通过命令行编组对象GR, *DDGRIPS选项H, *BHATCH图案填充-H, *HATCH通过命令行填充HE, *HATCHEDIT编辑图案填充HI, *HIDE消隐HPSCALE *(默认填充比例)HPANG *默认填充角度I, *INSERT插入块INSUNITS 块插入单位-I, *-INSERT通过命令行插入块IAD, *IMAGEADJUST调整图像IAT, *IMAGEATTACH插入光栅图像ICL, *IMAGECLIP剪裁图像IM, *IMAGE图像管理管理器-IM, *-IMAGE通过命令行管理图像IMP, *IMPORT输入文件IN, *INTERSECT交集INF, *INTERFERE干预IO, *INSERTOBJ插入OLE对象JPGOUTBMPOUT 输出图片L, *LINE(线)LA, *LAYER图层特性管理器-LA, *-LAYER通过命令行管理图层LE、QL, *QLEADER快速引线LEN, *LENGTHEN拉长LI, *LIST列表显示LINEWEIGHT, *LWEIGHT线宽设置LO, *-LAYOUT布局LS, *LIST列表显示LT, *LINETYPE线型管理器-LT, *-LINETYPE通过命令行管理线型LTYPE, *LINETYPE线型管理器-LTYPE, *-LINETYPE通过命令行管理线型LTS, *LTSCALE设置线型比例LW, *LWEIGHT线宽设置M, *MOVE移动对象MA, *MATCHPROP特性匹配ME, *MEASURE定距等分MI, *MIRROR镜像ML, *MLINE多线MO, *PROPERTIES特性工具栏MS, *MSPACE从图纸空间切换到模型空间MT, *MTEXT多行文本MV, *MVIEW创立并控制布局视口MVSETUP, (视口设置)O, *OFFSET偏移OP, *OPTIONS选项设置ORBIT, *3DORBIT三维动态观察器OS, *OSNAP对象捕捉-OS, *-OSNAP通过命令行捕捉P, *PAN平移-P, *-PAN通过命令行平移PA, *PASTESPEC选择性粘贴PARTIALOPEN, *-PARTIALOPEN加载图形PE, *PEDIT编辑多段线PL, *PLINE多段线PO, *POINT点POL, *POLYGON正多边形PV, *PREVIEW(打印预览)PR, *PROPERTIES特性PRCLOSE, *PROPERTIESCLOSE关闭特性工具栏PROPS, *PROPERTIES特性PRE, *PREVIEW打印预览PRINT, *PLOT打印PS, *PSPACE从模型空间切换到图纸空间PTW, *PUBLISHTOWEB网上发布PU, *PURGE清理-PU, *-PURGE通过命令行清理R, *REDRAW刷新RA, *REDRAWALL重画RE, *REGEN重生成REA, *REGENALL全部重生成REC, *RECTANG矩形REG, *REGION面域REN, *RENAME重命名对象-REN, *-RENAME通过命令行重命名对象REV, *REVOLVE实体旋转生成RO, *ROTATE旋转RPR, *RPREF渲染RR, *RENDER渲染配置S, *STRETCH拉伸SC, *SCALE缩放SCR, *SCRIPT运行脚本SE, *DSETTINGS草图设置SEC, *SECTION截面SET, *SETVAR设置变量SHA, *SHADEMODE着色SL, *SLICE剖切SN, *SNAP捕捉SNAPANG(系统角度)SO, *SOLID二维填充SP, *SPELL拼写检查SPL, *SPLINE样条曲线SPE, *SPLINEDIT编辑样条曲线ST, *STYLE文字样式STA, *STANDARDS配置标准SU, *SUBTRACT差集T, *MTEXT多行文本-T, *-MTEXT通过命令行输入多行文本TA, *TABLET数字化仪TEXTFILL(文字填充或显示轮廓)TEXTSIZE默认文字高度TH, *THICKNESS三维厚度TI, *TILEMODE在模型与布局间转换TO, *TOOLBAR自义工具栏TOL, *TOLERANCE公差TOR, *TORUS圆环体TP, *TOOLPALETTES工具选项板TR, *TRIM修剪UC, *UCSMANUCSUN, *UNITS单位-UN, *-UNITS通过命令行设置单位UNI, *UNION并集V, *VIEW命名视图-V, *-VIEW通过命令行命名视图VP, *DDVPOINT视点预置-VP, *VPOINT通过命令行预置视点W, *WBLOCK存储块-W, *-WBLOCK通过命令行存储块WE, *WEDGE楔体X, *EXPLODE分解XA, *XATTACH插入XB, *XBIND外部参照绑定-XB, *-XBIND通过命令行绑定外部参照XC, *XCLIP剪裁外部参照XL, *XLINE(构造线)XR, *XREF外部参照管理器-XR, *-XREF通过命令行管理外部参照Z, *ZOOM缩放ZOOMFACTOR鼠标滚动速度F1, *帮助F2， *列表显示F3， *对象捕捉开/关F4, *数字化仪开/关F5， *等轴测平面转换F6， *坐标开/关F7， *栅格开/关F8， *正交开/关F9， *捕捉开/关F10， *极轴开/关F11， *对象追踪开/关Ctrl+1, *特性Ctrl+2, *设计中心Ctrl+3， *工具选项板Ctrl+6, *数据库连接收理器Ctrl+0, *清屏Ctrl+a, *全选Ctrl+b, *捕捉开/关Ctrl+c, *复制Ctrl+d, *坐标开/关Ctrl+e, *等轴测平面转换Ctrl+f， *对象捕捉开/关Ctrl+g， *栅格开/关Ctrl+h, *设置变量Ctrl+j, *设置变量Ctrl+k, *超Ctrl+l, *正交开/关Ctrl+M, *超Ctrl+N, *新建Ctrl+O, *翻开Ctrl+P, *打印Ctrl+S, *保存Ctrl+T, *数字化仪开/关Ctrl+U， *极轴开/关Ctrl+V， *粘贴Ctrl+W， *对象追踪开/关Ctrl+X， *剪切Ctrl+Y *恢复Ctrl+Z， *放弃Ctrl+Tab， *窗口切换Page Up， *恢复向前Page Down， *恢复向后Delete， *删除Alt+F4, *退出Alt+F6, *VB编辑器Alt+F8, *宏Alt+F10, *极轴开/关Alt+F11, *VB编辑器Alt+D, *绘图菜单Alt+E, *编辑菜单Alt+F, *文件菜单Alt+H, *帮助菜单Alt+I, *插入菜单Alt+M, *修改菜单Alt+N, *标注菜单Alt+O, *格式菜单Alt+T, *工具菜单Alt+V, *视图菜单Alt+W, *窗口菜单Alt+X, *Express菜单. . word.zl-
