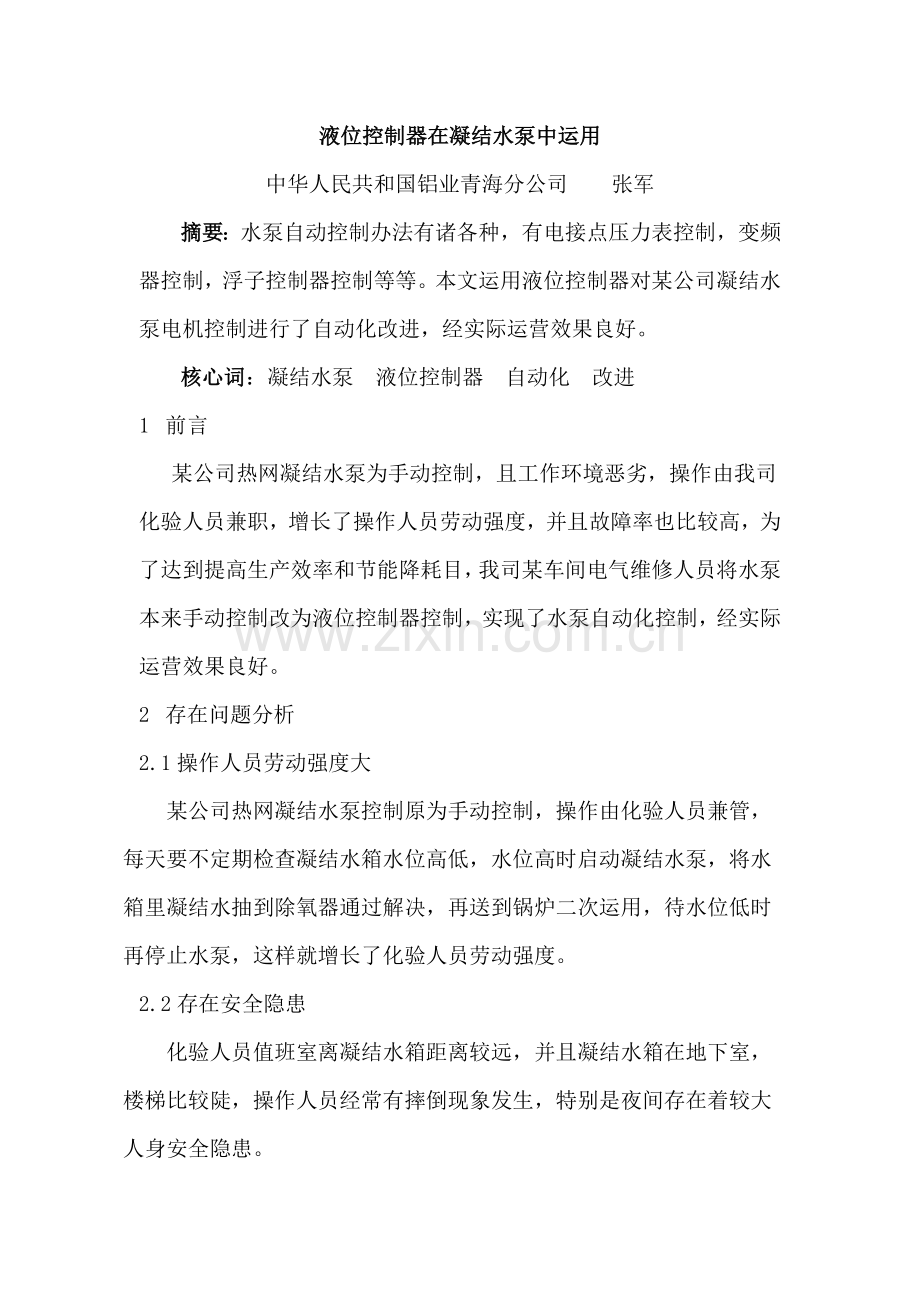

液位控制器在凝结水泵中运用
中华人民共和国铝业青海分公司 张军
摘要：水泵自动控制办法有诸各种，有电接点压力表控制，变频器控制，浮子控制器控制等等。本文运用液位控制器对某公司凝结水泵电机控制进行了自动化改进，经实际运营效果良好。
核心词：凝结水泵 液位控制器 自动化 改进
1 前言
某公司热网凝结水泵为手动控制，且工作环境恶劣，操作由我司化验人员兼职，增长了操作人员劳动强度，并且故障率也比较高，为了达到提高生产效率和节能降耗目，我司某车间电气维修人员将水泵本来手动控制改为液位控制器控制，实现了水泵自动化控制，经实际运营效果良好。
2 存在问题分析
2.1操作人员劳动强度大
某公司热网凝结水泵控制原为手动控制，操作由化验人员兼管，每天要不定期检查凝结水箱水位高低，水位高时启动凝结水泵，将水箱里凝结水抽到除氧器通过解决，再送到锅炉二次运用，待水位低时再停止水泵，这样就增长了化验人员劳动强度。
2.2存在安全隐患
化验人员值班室离凝结水箱距离较远，并且凝结水箱在地下室，楼梯比较陡，操作人员经常有摔倒现象发生，特别是夜间存在着较大人身安全隐患。
2.3故障率高
由于操作人员疏忽，没能及时启动凝结水泵，致使水箱水位过高后溢出水箱，将凝结水泵沉没，导致电机损坏，同步较长时间影响生产；由于凝结水蒸汽较多，易导致电器控制线路短路，致使电机控制回路失控。
3 改造方案
3.1 电气技术人员针对凝结水泵工艺规定，运用车间闲置设备元件、液位控制器（型号DF-96D），结合专业知识，完毕了电气制图、配线，模仿实验，最后经现场两周时间实际试运营，达到了依照凝结水液位高低自动控制效果，实现了凝结水泵无人看守工作需要，保证了凝结水箱水位始终保持在一定高度，改造后电机控制系统，大大减少了工人劳动强度，节约了人力资源。
3.2 改造前凝结水泵电器控制原理图（见图1）
3.3 改造后凝结水泵电气控制原理图（见图2）
3.4 工作原理：
3.4.1 当打到自动位置H1时,凝结水箱中液位达到检测高位时，电极探头即有电流通过，信号输入到控制电路并驱动开关电路，8-5点接通，继电器kA线圈得电闭合，同步自锁触点和辅助触点kA闭合，KM 线圈得电，闭和动作，凝结水泵启动，运营批示灯H3亮，开始抽水，当液位低于检测下位时，输入信号中断，KA继电器线圈失电，辅助触点KA断开，KM线圈失电断开，凝结水泵停止抽水结束，停车批示灯H2亮。
3.4.2 当打到手动位置时，按下启动按钮SA，继电器KA线圈得电闭合 ，同步自锁触点和辅助触点kA闭合，KM 线圈得电，闭和动作，凝结水泵启动开始工作，运营批示灯H3亮，停机时，按下停车按钮SB，KA继电器线圈失电，辅助触点KA断开，KM线圈失电断开，凝结水泵停止工作，停车批示灯H2亮。
4 改造后效果
4.1 改造后凝结水泵，通过实际运营安全、可靠，实现了自动控制，无人看守目，节约了人力资源，提高了劳动效率。
4.2 改造后凝结水泵自动控制系统，保证了凝结水箱水位始终保持在一定高度，不会由于水位过高溢出水箱，淹坏电机，影响生产，通过两年多运营没有发生一次故障，大大提高了劳动生产率。
4.3 改造后控制线路稳定，水箱中液面荡漾也不会影响输出回路，保证了车间正常生产，节约了能源，减少了设备损耗，两年来没有发生一次电机淹坏，为车间节约了大量维修资金。
5 结束语
综上所述，通过对凝结水泵控制线路改造，以较少投资取了较好经济效益，减少了员工劳动强度，节约了能源，减少了设备损耗，提高了生产效率，延长了设备使用寿命。

-4-18

作者简介：张军，男，1973年11月26日出生，大专文化限度。现为中铝青海分公司热力厂电气助理工程师。电话:
