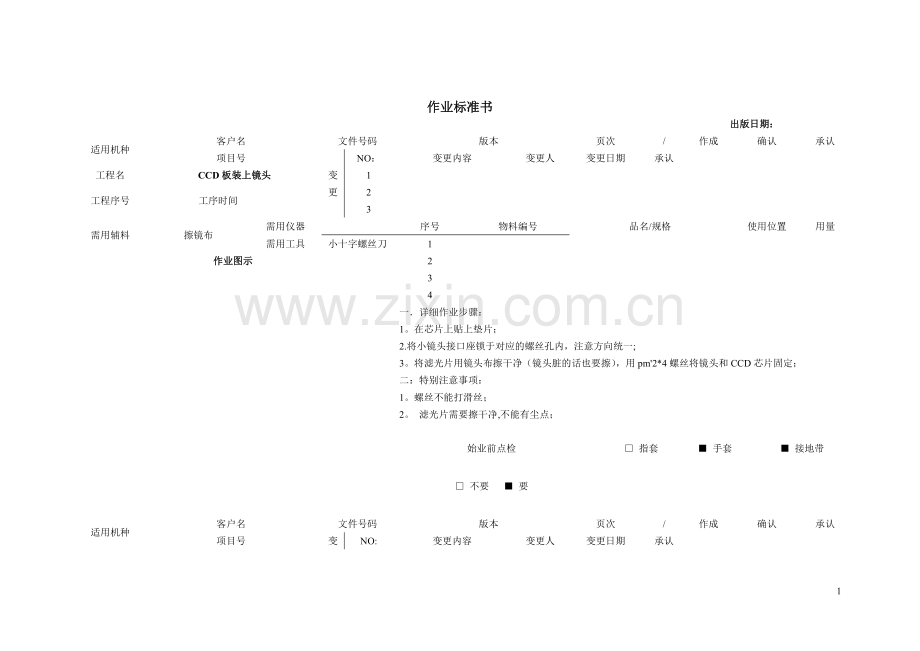

作业标准书出版日期：适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO：变更内容变更人变更日期承认工程名 CCD板装上镜头 1 工程序号工序时间 2 3 需用辅料擦镜布需用仪器序号物料编号品名/规格使用位置用量需用工具小十字螺丝刀 1 作业图示 2 3 4 一．详细作业步骤： 1。在芯片上贴上垫片； 2.将小镜头接口座锁于对应的螺丝孔内，注意方向统一; 3。将滤光片用镜头布擦干净（镜头脏的话也要擦），用pm'2*4螺丝将镜头和CCD芯片固定；二：特别注意事项： 1。螺丝不能打滑丝； 2。滤光片需要擦干净,不能有尘点；始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO: 变更内容变更人变更日期承认工程名防水线穿入底座及接线擦头 1 工程序号工序时间 2 3 需用辅料需用仪器序号物料编号品名/规格使用位置用量需用工具 1 作业图示 2 。 3 4 一．详细作业步骤： 1。将红外防水线穿入底座； 2。防水线之3P线红,黑，黄依次穿入壳内,按图黄黑红，穿时凹面要朝上； 3将防水线2p线(较长的那两根），按黑，红穿入,凹面朝上; 二：特别注意事项: 1,穿线颜色，方向不得有错 2。具体穿法得先问芯片供应商，因为不同芯片穿法不一定相同; 3.防水线穿上后，试拉不得脱出; 始业前点检 □ 指套 ■ 手套 ■ 接地带 □不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO：变更内容变更人变更日期承认工程名调试CCD图像（调焦） 1 工程序号工序时间 2 3 需用辅料需用仪器测试卡，监视器,电源序号物料编号品名/规格使用位置用量需用工具小十字螺丝刀 1 2 3 4 一．详细作业步骤： 1。用刚才的电源线插口插入芯片，连上BNC视频头,接上电源看监视器的图像； 2。并调好镜头图像清晰度（对准测试卡）; 3。用1。5*4自攻型螺丝拧入镜头底座上的小孔并固定好镜头；二：特别注意事项: 1.螺丝不能打滑丝; 2.镜头一定要清晰以测试卡为标准； 3.螺丝一定要固紧；始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO：变更内容变更人变更日期承认工程名装灯板 1 工程序号工序时间 2 3 需用辅料需用仪器序号物料编号品名/规格使用位置用量需用工具小十字螺丝刀 1 作业图示 2 3 4 一．详细作业步骤： 1。将芯片基座用2＊8自攻型螺丝固定； 2.把灯板装入摄像机主体,用3枚2*8自攻型螺丝固定二：特别注意事项： 1。螺丝不能打滑丝； 2。光敏电阻要穿入小孔； 3.镜头的焦距要和灯板的规格一致；始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO: 变更内容变更人变更日期承认工程名摄像机整体组装 1 工程序号工序时间 2 3 需用辅料需用仪器序号物料编号品名/规格使用位置用量需用工具小十字螺丝刀 1 作业图示 2 3 4 一．详细作业步骤： 1。将芯片用4枚2*8自攻型螺丝固定； 2.把上半部分和底座连接； 3.插上对应的插口并盖上防尘罩；二：特别注意事项： 1。螺丝不能打滑丝； 2.镜头方向不得装反，否则看的的图像就反了; 3.保持防尘罩要干净,不能有指纹等; 始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO：变更内容变更人变更日期承认工程名图像测试，红外灯工作测试 1 工程序号工序时间 2 3 需用辅料需用仪器监视器，电源,测试卡序号物料编号品名/规格使用位置用量需用工具 1 2 按测试标准执行 3 4 一．详细作业步骤： 1.测试清晰度； 2。测试红外灯； 3.震动试验；二：特别注意事项：始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO: 变更内容变更人变更日期承认工程名热机试验 1 工程序号工序时间 2 3 需用辅料需用仪器电源，温度计，发热管序号物料编号品名/规格使用位置用量需用工具 1 2 按测试标准执行 3 4 一．详细作业步骤： 1.热机试验：在红外灯全开，电流达到最大,环境温度在55℃条件下，老化8H-12H(常温24H）； 2.热机试验两小时后,才做下一步测试；二：特别注意事项: 1．热机条件一定要达到要求； 2。注意安全； 3．严格按照操作规范进行；始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO: 变更内容变更人变更日期承认工程名热机后测试 1 工程序号工序时间 2 3 需用辅料需用仪器监视器,电源，测试卡序号物料编号品名/规格使用位置用量需用工具 1 2 按测试标准执行 3 4 一．详细作业步骤： 1。测试清晰度； 2.测试红外灯； 3.震动试验；二：特别注意事项：始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO: 变更内容变更人变更日期承认工程名红外夜视漏光测试 1 工程序号工序时间 2 3 需用辅料需用仪器监视器,电源序号物料编号品名/规格使用位置用量需用工具 1 2 红外灯在全黑的条件下,红外灯全部开启,其功率达到最大；将镜头对准强反光物，看监视器有没有漏光白点及杂点； 3 4 一．详细作业步骤： 1.红外夜视漏光测试，在监视器上不能有漏光白点； 2.检查所有外观，按外观检查标准; 二：特别注意事项： 1，外观不能有刮伤，砸伤，整体颜色要一致; 2.不能有漏光情形; 3.严格按操作步骤执行；始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO: 变更内容变更人变更日期承认工程名贴标贴 1 工程序号工序时间 2 3 需用辅料贴纸需用仪器序号物料编号品名/规格使用位置用量需用工具 1 2 3 4 一．详细作业步骤： 1在下方贴型号及产地标贴，QC标贴，镜头焦距标贴；二：特别注意事项： 1．必须贴平，规范一致，不得倾斜; 2.按指定规范的位置贴平,标贴不得贴错，贴反，漏贴; 始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要适用机种客户名文件号码版本页次 / 作成确认承认项目号变更 NO: 变更内容变更人变更日期承认工程名包装 1 工程序号工序时间 2 3 需用辅料需用仪器序号物料编号品名/规格使用位置用量需用工具 1 2 3 4 一．详细作业步骤: 1.将产品装入塑料袋； 2.将说明书，合格证,产品放入内盒内; 3.将盒子盖好；二:特别注意事项： 1．塑料袋要平整，不得有破口； 2。不能漏放任何一样东西； 3。发现机器有伤痕或者盒子坏的都要换掉；始业前点检 □ 指套 ■ 手套 ■ 接地带 □ 不要 ■ 要 10
