PWM技术在单相全桥逆变电路中的应用MATLAB仿真结果副本样本.doc

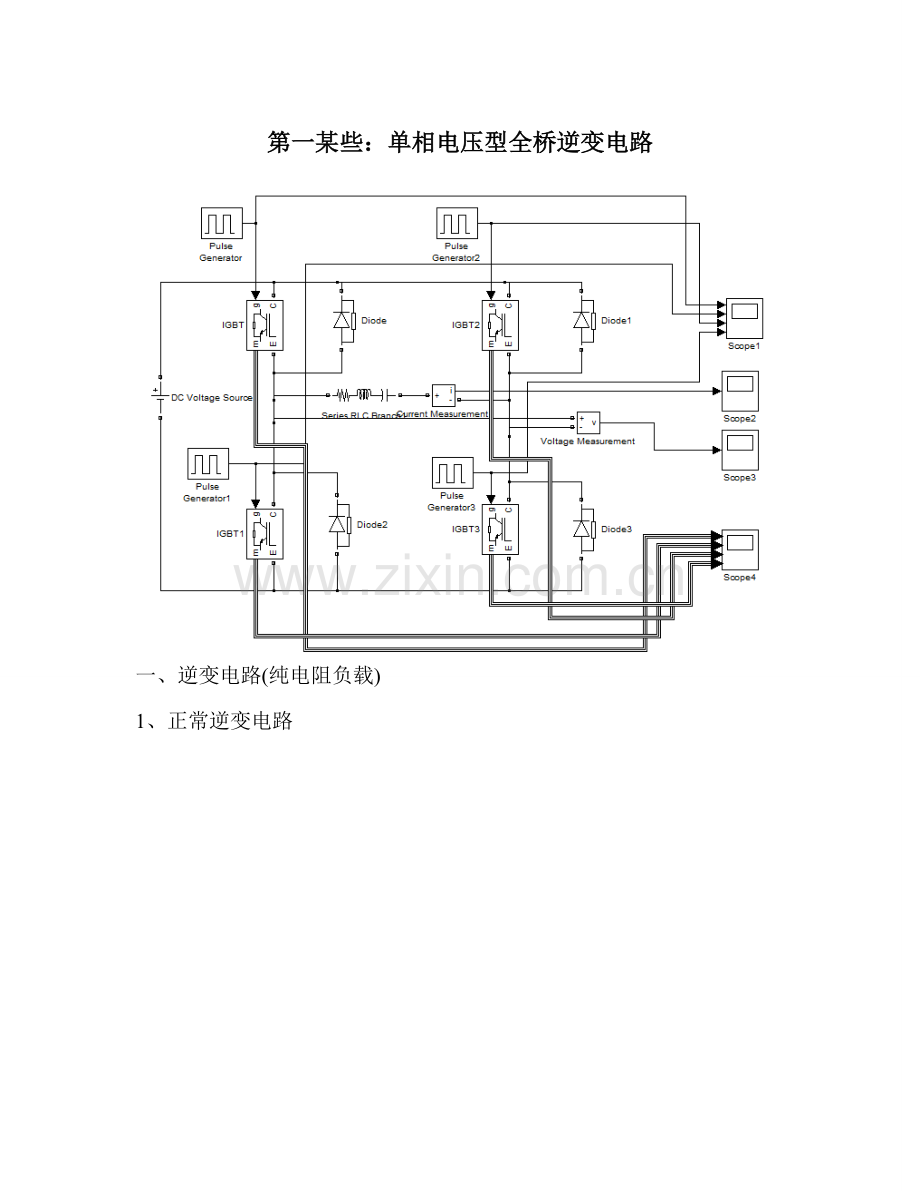

第一某些：单相电压型全桥逆变电路

一、 逆变电路(纯电阻负载)
1、 正常逆变电路

负载串联电感并联电容后仿真成果：
电感0.1H，电容0.07C。

2、 移向逆变电路
触发电平波形图：
从上到下依次为VT1,VT2,VT3,VT4触发电压，幅值为4v。

器件IGBT输出波形图：
从上到下依次为VT1,VT2,VT3,VT4输出电压与电流波形：（紫色为电压12v，黄色为电流2A）

负载输出波形图：
从上到下依次为输出电压波形（最大值为12V），输出电流（最大值为2A）。

10v

1.7A

负载串联电感并联电容之后仿真成果：

第二某些：PWM波形发生器

正弦波调制波频率决定了逆变器输出交流电压、电流频率。为了产生频率为50HZ电压电流，将正弦波、三角波参数设立如下：

一、 单极性调制
正弦波幅值范畴为[-3 3]，三角波幅值范畴为[0 4]，信号波范畴为[0 3]
下面各图依次为半个、一种、两个周期SPW波形图

二、 双极性控制方式

第三某些：PWM技术在单相全桥逆变电路中应用

下图依次为VT1、VT4与VT2、VT3不同周期时波形图。

一、 纯电阻下波形图

下图依次为整流输出电流、电压波形图：
电流幅值范畴为[-1.7 1.7]，电压幅值范畴为[-10 10]

二、 负载与电感串联然后再与电容并联，在电感、电容滤波作用下波形图

下图依次为整流输出电流、电压波形图：
电流幅值范畴为[-0.8 0.8]，电压幅值范畴为[-10 10]

参照文献
[1]中北大学电子设计课程设计阐明书. 中北大学.
[2]黄忠霖 黄京. 电力电子技术MATLAB实践. 北京：国防工业出版社. .1.
[3]单相SPWM逆变电源仿真设计. 黄朝飞.
[4]广西大学毕业设计.
