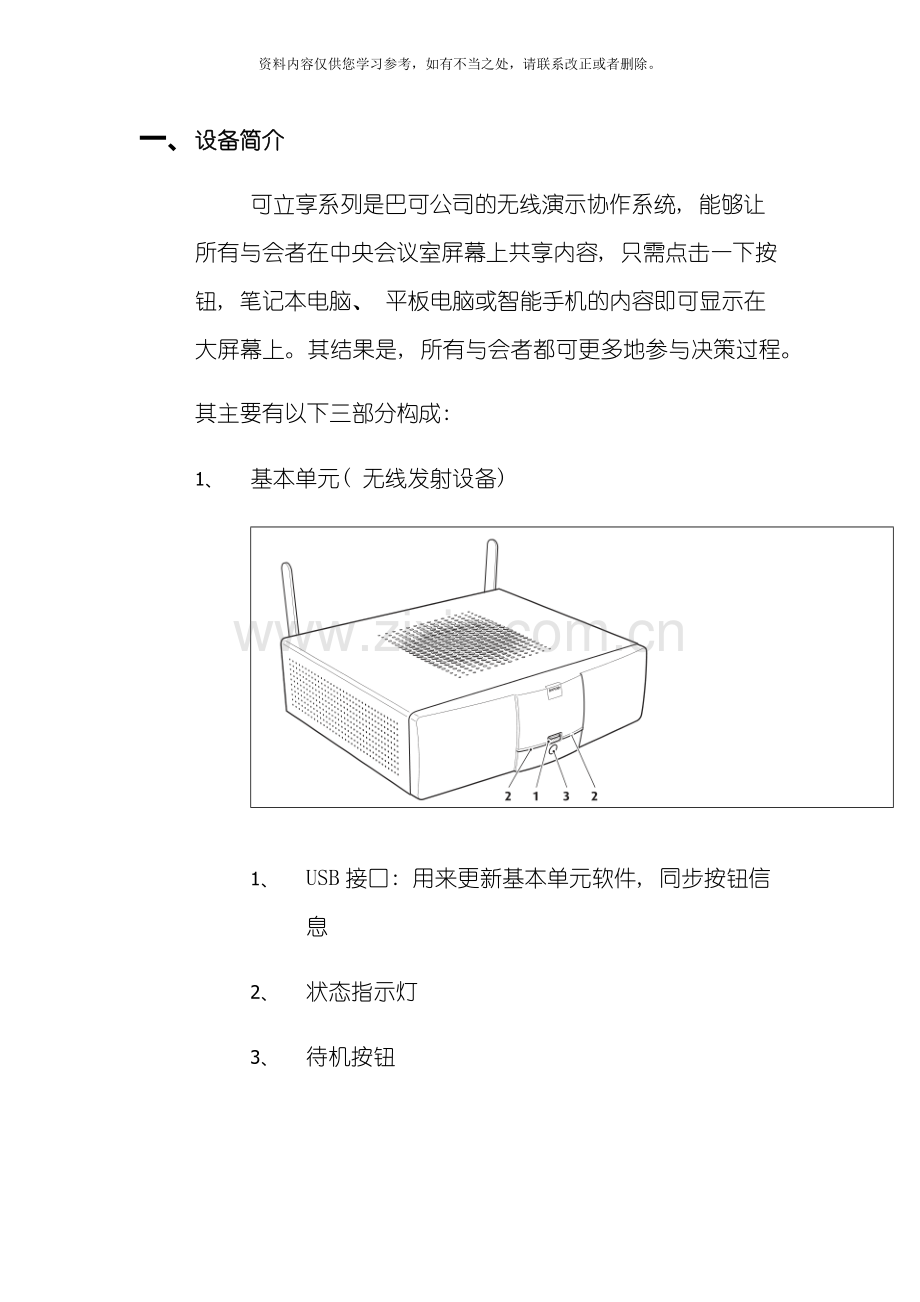

一、 设备简介
可立享系列是巴可公司的无线演示协作系统, 能够让所有与会者在中央会议室屏幕上共享内容, 只需点击一下按钮, 笔记本电脑、 平板电脑或智能手机的内容即可显示在大屏幕上。其结果是, 所有与会者都可更多地参与决策过程。
其主要有以下三部分构成:
1、 基本单元( 无线发射设备)

1、 USB接口: 用来更新基本单元软件, 同步按钮信息
2、 状态指示灯
3、 待机按钮

4 5 6 7 8 9 10
4、 电源开关 5、 电源插头
6、 DVI接口: 用来连接显示设备( 投影机、 液晶显示屏等)
7、 DP接口 : 用来连接显示设备( 投影机、 液晶显示屏等)
8、 网线接口: 用来调试设备( 查看、 设置可立享相关信息)
9、 USB接口: 普通USB接口, 注意和前面的USB接口区别
10、 音频输入输入输出口
2、 USB连接托盘

1、 USB连接头
2、 USB连接托盘开关
3、 USB连接托盘状态指示灯
3、 USB托盘槽

用来放置闲置的USB托盘

二、 设备的连接
可立享连接以csc-1、 DP线连接投影机为例为例
1、 使用DP线将投影机与可立享连接起来, 如图

2、 打开投影机、 选择输入信号源( DP对应HDMI信号源)
如下图选择好信号源出现可立享的默认画面即表示连接成功

3、 将USB连接托盘插入电脑, 运行里面的驱动程序即可
安装成功后会在右下角提示可分享

4、 按下托盘的按钮即可完成单屏分享, 下图是随着同时使用的用户增多信号的位置变化

三、 特殊演示
1、 拓展桌面分享
有时为了只分享特定的屏幕选用这种方式

i: 电脑设置为内置显示屏+虚拟显示器、 同时可立享设置为显示拓展界面

此时可立享的画面就是电脑拓展界面

ii:用鼠标将打开的画面直接向右拖到虚拟画面即可显示出来

提示: 当投放PPT时在ppt里面要设置PPT投放位置

将演示文稿显示位置设在监视器2上。
2、 双屏显示
同时将csc-1的DIV 接口、 DP接口同时接到显示器或投影机此时系统会自动设置为双屏模式
如下图所示:

当多个用户同时使用可立享时画面默认如下所示:

3、 当电脑
四、 网络配置
1、

五、 经过安卓手机无线连接可立享进行分享
安卓手机经过无线连接可立享只能分享静态的文档, 手机经过连接软件将文档分割成一页页的PPT然后进行投影。具体步骤如下:
1、 在手机应用市场中搜索下载Clickshare Presenter连接软件。

2、 打开手机无线网络搜索可立享无线网, 默认名称是Clickshare-数字, 密码默认是clickshare,无线的名称、 密码能够在可立享设置选项里面进行更改详情见上文

3、 连接后打开软件选择Library选项下的document搜索文件
