E5071C网分仪关于TDR与阻抗测试的使用说明

技术部
E5071C网分仪培训资料

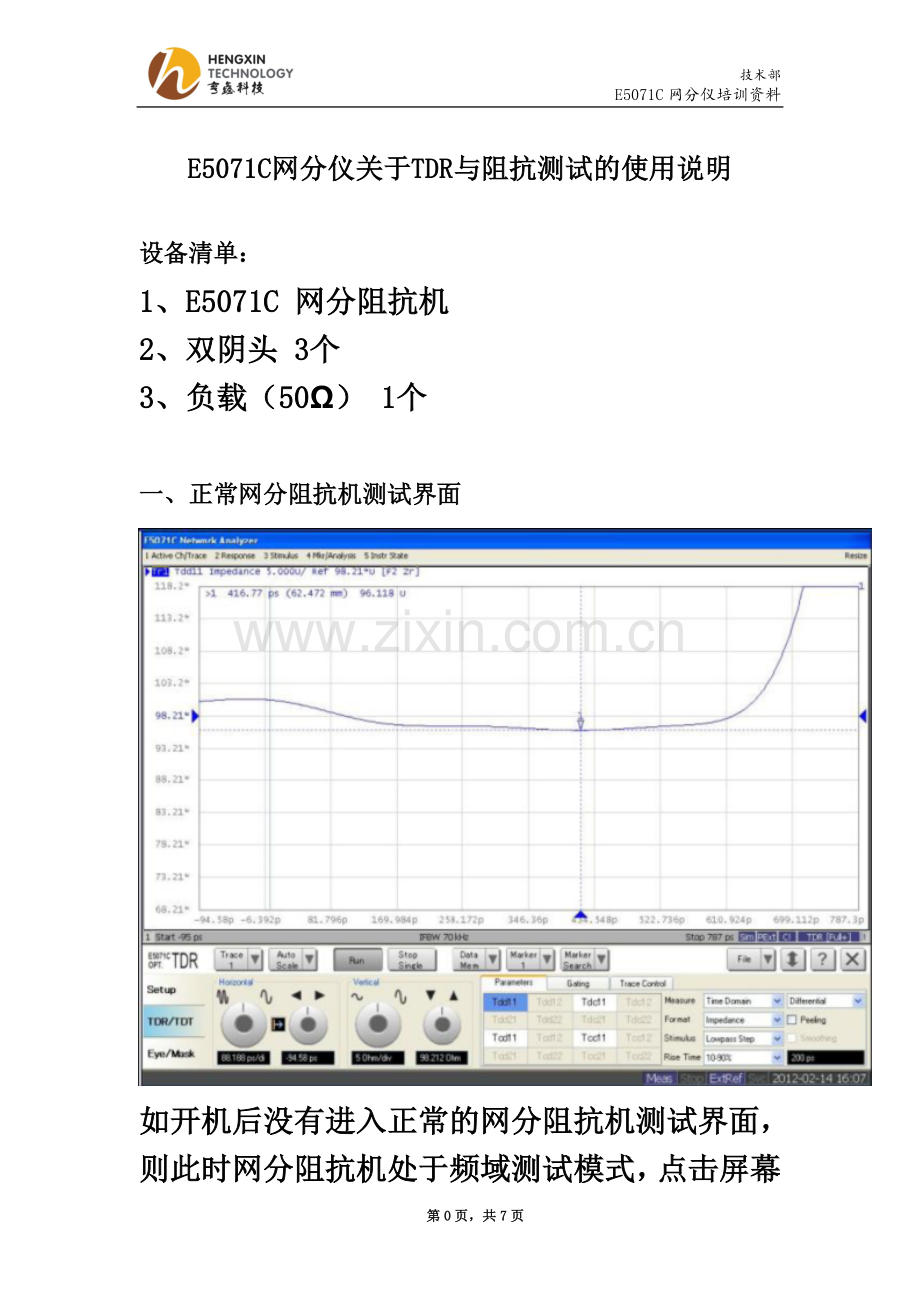

E5071C网分仪关于TDR与阻抗测试的使用说明

设备清单：
1、E5071C 网分阻抗机
2、双阴头 3个
3、负载（50Ω） 1个

一、正常网分阻抗机测试界面

如开机后没有进入正常的网分阻抗机测试界面， 则此时网分阻抗机处于频域测试模式，点击屏幕右边的软按钮“Analysis” 。

在“Analysis”菜单中，将“TDR“ 功能打开－On

将提示是否重启以改变改变网分阻抗机的状态，选择“Yes”
随后将进入正常的阻抗测试界面/设置向导界面

随后将进入正常的阻抗测试界面/设置向导界面
双击红色窗口区域，则可进入TDR主测试界面进行测试

二、测试/调整曲线
进入TDR主测试界面后，阻抗曲线如图所示，我们按住鼠标左键拖拉图示画出方框，有“Zoom”菜单显示，点击该Zoom菜单。
点击Zoom按钮后可以看到阻抗曲线如下图：

点击Zoom按钮后可以看到放大后的阻抗曲线 ：

可以点击“TDR/TDT”进入波形的调整

点击圆形按钮上的左右三角形进行校准面的左右移动

点击圆形按钮上的上下三角形进行阻抗曲线的上下移动

点击圆形按钮上的缩放图标进行阻抗曲线的水平方向（Horizontal）的缩小放大 （可以将阻抗曲线调整，使其合适显示窗口）

点击圆形按钮上的缩放图标进行阻抗曲线的垂直方向（Vertical ）的缩小/放大
（可以将阻抗曲线更平滑/崎岖地显示，但并不改变真实的阻抗值）

三、显示测试结果
1、显示平均值
2、显示最大/最小值
3、显示每点阻抗值
4、显示平均值
先点击Setup ，再点击Basic Mode按钮

先点击Setup ，再点击Basic Mode按钮

弹出对话框，选Yes

此时便可以方便地使用右侧的热键（这时与平时使用方法相同）

如上图左上角所示：
Marker1 为最大值Max 51.970Ω（具体位置在窗口最右边），
Marker 2为最小值Min 47.368Ω（具体位置在窗口中心偏右），也是故障点所在位置 。
Marker1和 Marker2为连接器阻抗值，可以明显地看出该连接器阻抗是偏高还是偏低（此图为偏高）。
显示每点阻抗值 ：
添加一个Marker，显示的即是曲线上每点的阻抗值 。

技术部
2013-05-06
