ALLEGRO操作作业手册
ALLEGRO操作手冊

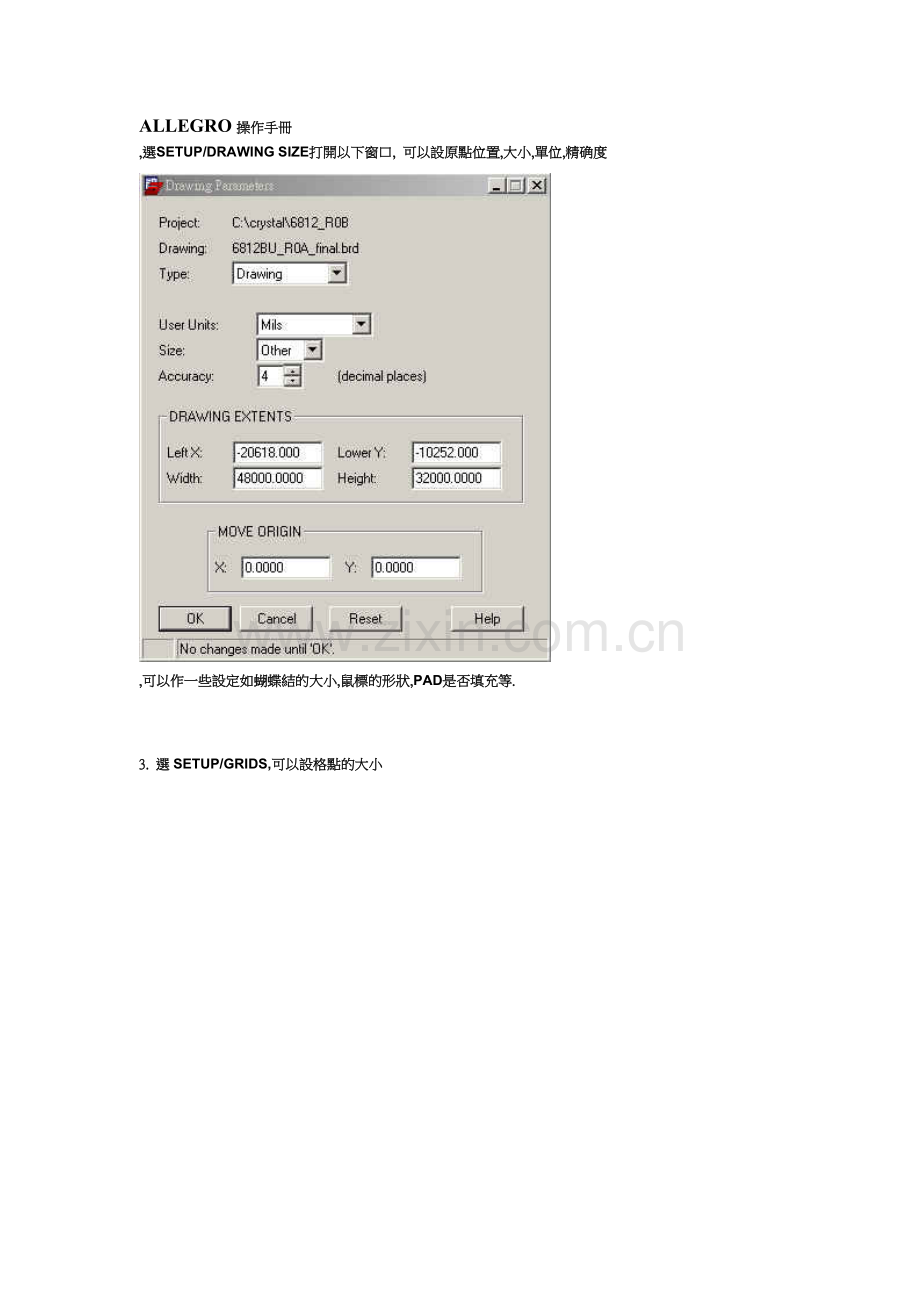

,選SETUP/DRAWING SIZE打開以下窗口, 可以設原點位置,大小,單位,精确度
,可以作一些設定如蝴蝶結的大小,鼠標的形狀,PAD是否填充等.
3. 選SETUP/GRIDS,可以設格點的大小
4. 選IMPORT/DXF,將結构圖導入
(一) 請先開新檔,並确定SETUP/DRAWING SIZE中設入小數后位數ACCURARCY為4,及适當的工作區大小和原點位偏(見第1點).
(二) 選指令FILE/IMPORT/DXF,設輸入的DXF檔名及單位(一般為MM),要使用ALLEGRO字型的話選USE DEFAULTTEXT TABLE,資料並入原圖才選IMCREMENT ADDITION
(三) 在轉層對應檔LAYER CONVERSION FILE中設入其轉層對應檔名.
四)在SYMBOL CONVERSION FILE中輸入一個檔名,按EDIT鍵宣告SYMBOL NAME 和SYMBOL TYPE 的對應關系
(1 )選FILE/IMPORT拔LOGIC定來源格式LOGIC TYPE為THIRD PARTY.
(2)來源檔案IMPORT FROM .
(3)是否替換零件REPLACE CHANGED COMPONENT,設ALWAYS.
(4)是否允許拆原有的布線ALLOW ETCH REMOVED DURING ECO,依情況而定
(5)設定連線關系時,取代原圖上的邏輯資料SUPERSEDE ALL LOGICAL
6. 層數設定CROSS SECTION
ALLEGRO內定的板層為二層板(指二個電气層).,材質,用途,正負底片效果等
(1)點FR-4層名左側的EDIT后選INSERT,則在原層之上會加入一個新的FR4-4層, 點選第二個FR-4層准備把它改設為內層VCC,請點其材質MATERIAL項目改設為銅箔COPPER,將層面特性LAYER TYPE改成PLANE,而ETCH SUBCLASS NAME取名成GND,最后把底片效果由POSITIVE改為NEGATIVE表示此層為負片.
(2)最后設定完成如下,.
7..設計規范
ALLEGRO的設計規范是在定義設計過程中的條件限制,這些條件的設定是用來作為設計時安全檢查的標准.
(一)設定內定設計規則
內定設計規則是給圖檔中未經特定宣告的任意訊號(一般線),設定其線到線,線到點,點到點,線寬,套用的貫孔等
(二),它的間距為12MIL,
(1). RULE SET下的SET
(2).宣告相關訊號
選ATTACH PROPERTY-NET,選右側的FIND點選下方的FIND BY ,在其VALUE中輸入其組別名稱如CLOCK后按APPLY确定
(3).訊號套上RULE SET
選在SPACING RULE SET中的ASSIGMENT TABLE設定各個RULE SET之間的規范如CLOCK與NO_TYPE(一般的訊號線)所套用的間距值為12MIL
(三)設定實体規范'
(1).在實体規范PHYSICAL RULE SET中選其SET VALUE鍵,在DELETE后的空白處輸入10MIL后點選加入ADD鍵,建立新的PHYSICAL LINE WIDTH,縮線后的最小線寬,最大線寬,是否T形走線,套用的貫孔等等,結束按OK
(2).宣告相關的訊號
(3).訊號套上RULE SET()
(四),這時可以設一個AREA,來宣告其特別的設定值,如改變其線距以使得訊號線可以進入BGA.
(1) 點選ADD后在需要的更改RULE地方畫上所需的AREA大小.
(2) 宣告AREA的名稱
(3)該AREA內的所有訊號線套上RULE SET. 此處是套上DEFAULT
(除了連接到DIP零件的NET不需加之外,其余都要). RULE之前一定要先加測點,這樣才會縮短LAYOUT的時間. 加測點的具体操作分兩個步驟
(一)按下圖RUN一下,這樣作的目的是將DIP元件的PAD當作測點
二)當全部測點加完之后,要把所加上的測點全部确認,RUN完之后在Command欄會有提示已加的和沒加的NET.
.
當FILE裏有元件需要更新的話,可執行PLACE/UPDATE SYMBOLS,根据需要,在選項左側打勾
(一)當你想編輯FILE 裏的PAD和想看PAD的构造,執行TOOLS/PADSTACK/MODIFY DESIGN PADSTACK
(二)TOOLS/PADSTACK/MODIFY LIBRARY PADSTACK是編輯元件庫的PADSTACK.
(四) TOOLS/PADSTACK/REPLACE是有需要替換某個或某些PAD時用到
(四). 刷新PADSTACK
第一項是把PADSTACK全部FRESH,第二項是只對特定的PADSTACK FRESH
其中特定的PADSTACK LIST要在SETUP/DEFINE LISTS中設定
,未布線點可以執行TOOLS/REPORTS/UNCONNECTED PINS
.
12. UPDATE ,作UPDATE DRC的目的是將所有ERROR用蝴蝶結SHOW出,方便CHECK,除了可允許的ERROR之外,其余需全部排除.
要轉出鑽孔資料必須設鑽孔參數,建立鑽頭表及轉出鑽孔坐標檔
(一)建立鑽頭表DRILL ,須不須鍍銅及其數量,.
.
(二)轉出鑽孔坐標檔NC FILE
鑽孔坐標檔是一個以孔徑為分類,,.
,每個人各LAYOUT好他的區域后,將其圖的CLINE,VIA等資料14,存成各個圖檔(以X 0 0為基准點),最后整合的人將各圖檔以X 0 0為基准點貼到他的圖上.
CONTROL RECORD的結构中每一張底片是由那些CLASS及SUBCLASS的資料所构成. 例如TOP是由ETCH/TOP,PIN/TOP,以及VIA CLASS/TOP等所合成的.
