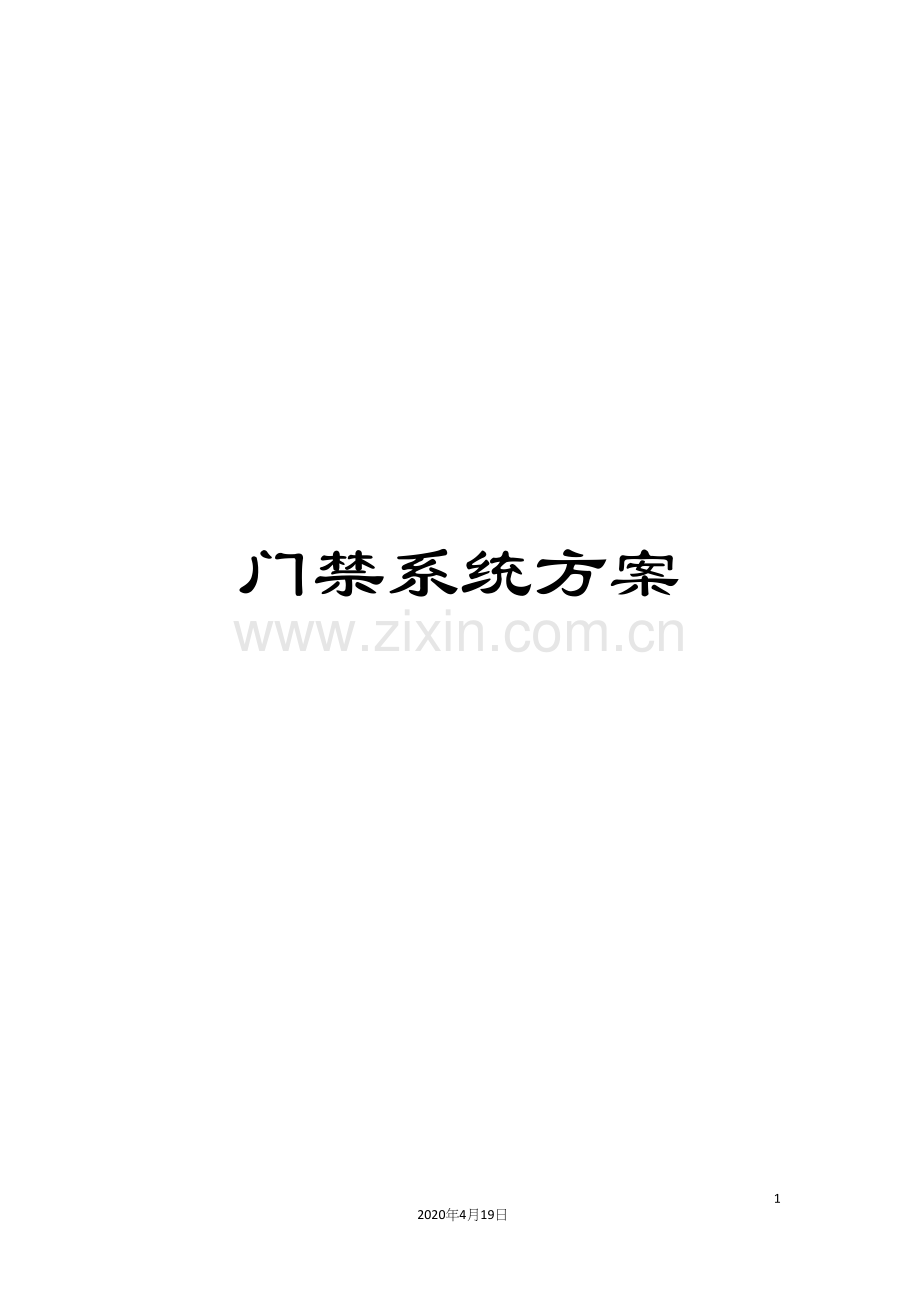

门禁系统方案

13
2020年4月19日
文档仅供参考，不当之处，请联系改正。

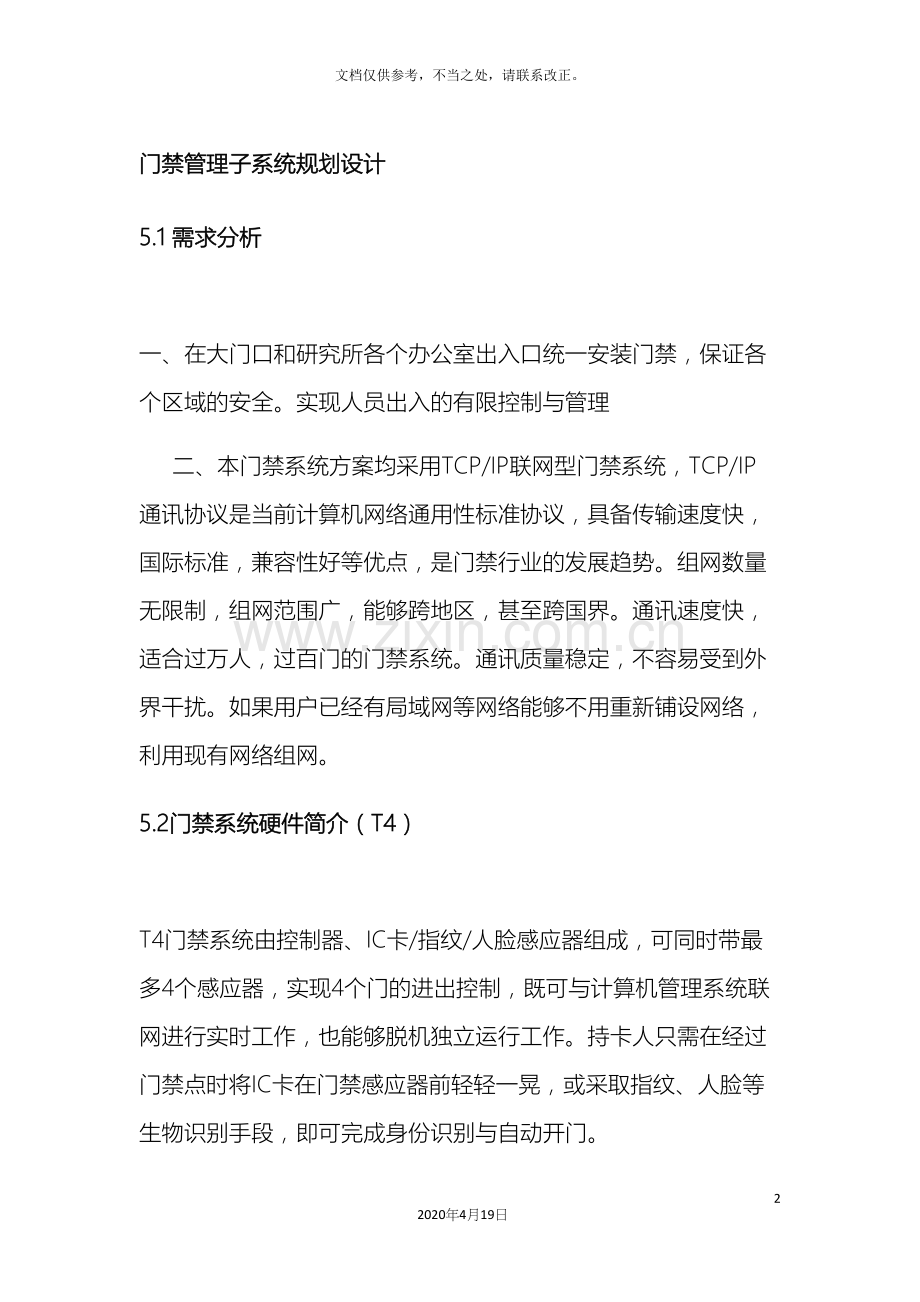

门禁管理子系统规划设计
5.1 需求分析
一、在大门口和研究所各个办公室出入口统一安装门禁，保证各个区域的安全。实现人员出入的有限控制与管理
二、本门禁系统方案均采用TCP/IP联网型门禁系统，TCP/IP 通讯协议是当前计算机网络通用性标准协议，具备传输速度快，国际标准，兼容性好等优点，是门禁行业的发展趋势。组网数量无限制，组网范围广，能够跨地区，甚至跨国界。通讯速度快，适合过万人，过百门的门禁系统。通讯质量稳定，不容易受到外界干扰。如果用户已经有局域网等网络能够不用重新铺设网络，利用现有网络组网。
5.2门禁系统硬件简介（T4）
T4门禁系统由控制器、IC卡/指纹/人脸感应器组成，可同时带最多4个感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也能够脱机独立运行工作。持卡人只需在经过门禁点时将IC卡在门禁感应器前轻轻一晃，或采取指纹、人脸等生物识别手段，即可完成身份识别与自动开门。
T4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。它采用TCP/IP通讯方式，可实现实时数据上传功能。
配合本公司的一卡通智能卡管理软件，能够实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。也可提供控制器接口软件，方便开发其它特殊应用系统。

功能特点
◆和T1\T2\T9采用相同的核心，采用低功耗32位ARM架构芯片开发，基于纯TCP/IP通讯，是个多任务系统，刷卡、下载权限、数据采集可同时进行，互不影响，配合软件设计的通讯服务器，能够做到权限管理、数据下载无人值守，特别适合大型项目使用;
◆设备同时具有多路通讯，其中数据采集通道采取设备主动、计算机被动接收方式，可确保数据既可及时上报，又确保100%不丢失数据;
◆可同时支持4个WG26读头和4个485读头;
◆2组按键和4组门磁输入接口，带高灵敏度的门磁监控功能，配合软件电子地图，可实时显示各门的状态;
◆常开/常闭的4组继电器输出接口。有源无源输出可经过跳线进行选择;
◆1路扩展的消防信号输入接口;
◆1路扩展的12V有源输出接口;
◆1路扩展的串口通讯接口.
◆电路板可独立使用，支持塔状层积，方便安装于集中式配电柜中。

技术参数
通讯方式:TCP/IP(有线或wifi)
使用卡片:M1卡、CPU卡
发卡量:四字节范围内(1-22亿)
权限数:按名单方式管理,65535笔(黑白名单一起)
记录数:flash循环存储,最大脱机存储65535笔
工作电压：DC12V2A
工作环境：温度-10摄氏度到50摄氏度，湿度5%到90%
性能参数:数据采集速度50笔/秒，权限下载平均速度：80笔/秒。刷卡感应时间小于20毫秒
产品尺寸:电路板：150*219*25mm 铁箱：240*310*68mm
5.3门禁系统组成及布线指引
T4门禁控制系统由一台T4门禁控制器和4个韦根感应器构成，能够实现同时对4个门的控制。T4门禁控制系统可连接的外部设备主要有：韦根读头(IC卡读头/指纹读头/人脸识别读头)、开门按钮、门磁开关、电锁、报警器、220VAC输入电源、其它适用于TCP/IP网络的门禁控制器、管理计算机、通讯线及连接插头（端子）

布线指引

备注：以IC卡为基础门禁系统设备组成示意图

5.4 门禁流程功能表
1 参数设置
1-1 人员分组
类似于考勤系统中人员分组，将具有某些权限或者时限相同的人员建立一个组，以方便统一设置权限或者时限，减少了一个一个设置的麻烦。
1-2 权限时限设置
设置人员的进出某些门的权限和时限，可按部门级、组级、人员级，其中人员级的优先级最高，其次是组，最后是部门。
2 门禁操作
2-1 时间段设置
设置门禁机的控制出入的时间段，并将设置好的时段下载到相应的设备上，主要完成对设备的参数设定。
2-2 权限时限下载
这一模块主是要设定人员能够出入哪些设备（权限）能够出入的时间范围（时限），并把这些设置下载到门禁机，从而起到严格控制人员出入的作用。
2-3 实时监视
本模块完成实时地监视人员的出入情况。启动了实时监视，只要有人刷卡经过，系统就会在系统中显示该人员的详细信息，从而起到一定的监视作用。
2-4 黑名单下载
卡片挂失后，与该卡片对应的人员名单称之为黑名单，如果该卡片只是在《设备卡片管理中心》挂失，并没有将其下载到门禁机，那么有拾到者拿这张卡片刷卡，也能够进出自如，这就存在一定的安全隐患。本模块就是将黑名单下载到门禁机，在没有解挂之前，该卡片是无权限和时限的，也就是不能正常刷卡，从而消除了安全隐患。因此在卡片挂失之后，应及时下载黑名单到各个设备，以免造成不良后果。
3 数据管理
3-1 数据采集
设备通讯的模块，完成设备数据的采集，将门禁数据放到数据库相应的位置，以备数据处理用。
3-2 出入数据
查询或者删除从设备中采集上来的数据，包括原始正常数据，原始异常数据，门禁数据，
4 数据呈现
4-1 报表
本子系统的报表机制是内嵌自定义报表系统，因此当前系统只提供了设置报表的工具，没有设置其它样表，用户若需提供报表格式，我们可使用自定义报表很方便的为其设置，有兴趣的客户也能够自己制作。
5.5 门禁系统软件功能

软件界面

1) 已离职的，或已挂失的卡，或被标记为需要报警的，只要一刷，马上报警
2) 显示照片，可防止冒名顶替
3) 采用TCP/IP通讯，刷卡后立即主动上报，无论通道数量多少以及刷卡人流量多少，均可轻松应对，不存在通讯卡住的问题；
4) 除了能够经过计算机音箱发声来提示之外，还能够在每个通道上安装红灯和绿灯等报警提示装置，符合通行条件的亮绿灯，不符合通行条件的亮红灯并报警，保安人员能够轻松管制到每一个通道。
6) 各门禁点，单位普通员工在上班时间内不能随意进出，如果需要进出，需要向上级领导申请，将申请人的权限下载到员工门禁通道上，而且由上级领导、普通员工双方刷卡确认，普通员工才可经过员工门禁通道进出。门禁设备主采用TCP/IP通讯方式的控制器，可直接接入远峰单位内部办公网络。
7) 每个门均可独立控制；并可接出门按钮、门磁等，同时接收各种传感器的开关信号输入，在触发后由指定继电器发出报警控制信号。
8) 实时监控功能：系统管理人员能够经过监控计算机实时查看每个通道的人员的进出情况、每个通道的状态（包括通道的开关，各种非正常状态报警等）。
9) 主动上传功能：监控时计算机不需要扫描，而控制器主动上传信号，保证刷卡、通道开关等发生的动作在短时间内反映到软件界面上，异常情况时报警设备进行报警，软件同期记录报警信息。
10) 出入记录查询功能：系统可储存所有的进出记录、状态记录，可按不同的查询条件进行查询。
11) 异常报警功能：当通道打开时间过长，非法闯入、电锁被破坏等情况出现时，能够实现计算机报警。另输出报警信号供防盗系统用。
5.6 门禁系统特点
l 能自动验证、鉴别出入人员的身份，完成人员的出入控制，限制无关人员的进入。
l 系统可兼容多种技术，如指纹识别技术、密码键盘、感应式IC、等，各种输入设备只要采用标准的维根协议即可接入门禁控制器，满足企业的各种要求。 系统可采用刷卡开门、卡+密码开门、多卡开门（2-8张卡）、首卡开门、任意模式下支持8位超级密码开门等多种开门模式，企业可根据需要任意设置。
l 系统支持刷卡直接开门，验证权限时限开门，保证门禁系统的安全。
l 支持胁迫码报警：指纹 + 密码开门模式下，输入四位胁迫码可产生报警事件，保证人质的人身安全。
l 支持布放、撤防，并可实现与报警、监控系统联动，满足企业重要区域的安全。
l 系统支持远程控制开关门、定时开关门，方便门禁系统的日常管理。
l 系统具有多种时限设置组合：256个时间段，16个用户时段组，128 个节假日。
l 具有强大的统计和报表功能，用户可根据自己的实际情况自定义报表。
l 系统支持多客户端管理，可实现电子地图、实时刷卡信息等监控，能够经过管理软件按门、按时间、按人员设置有效开门区域、有效开门时段的权限；随时查看人员出入的历史记录。
l 对非法使用卡或强行打开门锁等非正常情况，系统能自动发出报警信号，并自动记录非常状况的时间、门号、状态等详细信息，确保门锁安全和事后查证。
l 可经过管理软件设置、修改持卡人的出入权限。
l 门禁权限可自动根据部门信息设置，方便管理。
l 可对人员实现分类管理，系统管理可实现多级别、分级别管理。
l 支持巡更功能，满足系统扩展要求。
l 门禁设备可实现在线更新程序，方便后期维护。
系统提供OPC接口，可实现与第三方系统的集成，满足企业智能化的要求。
