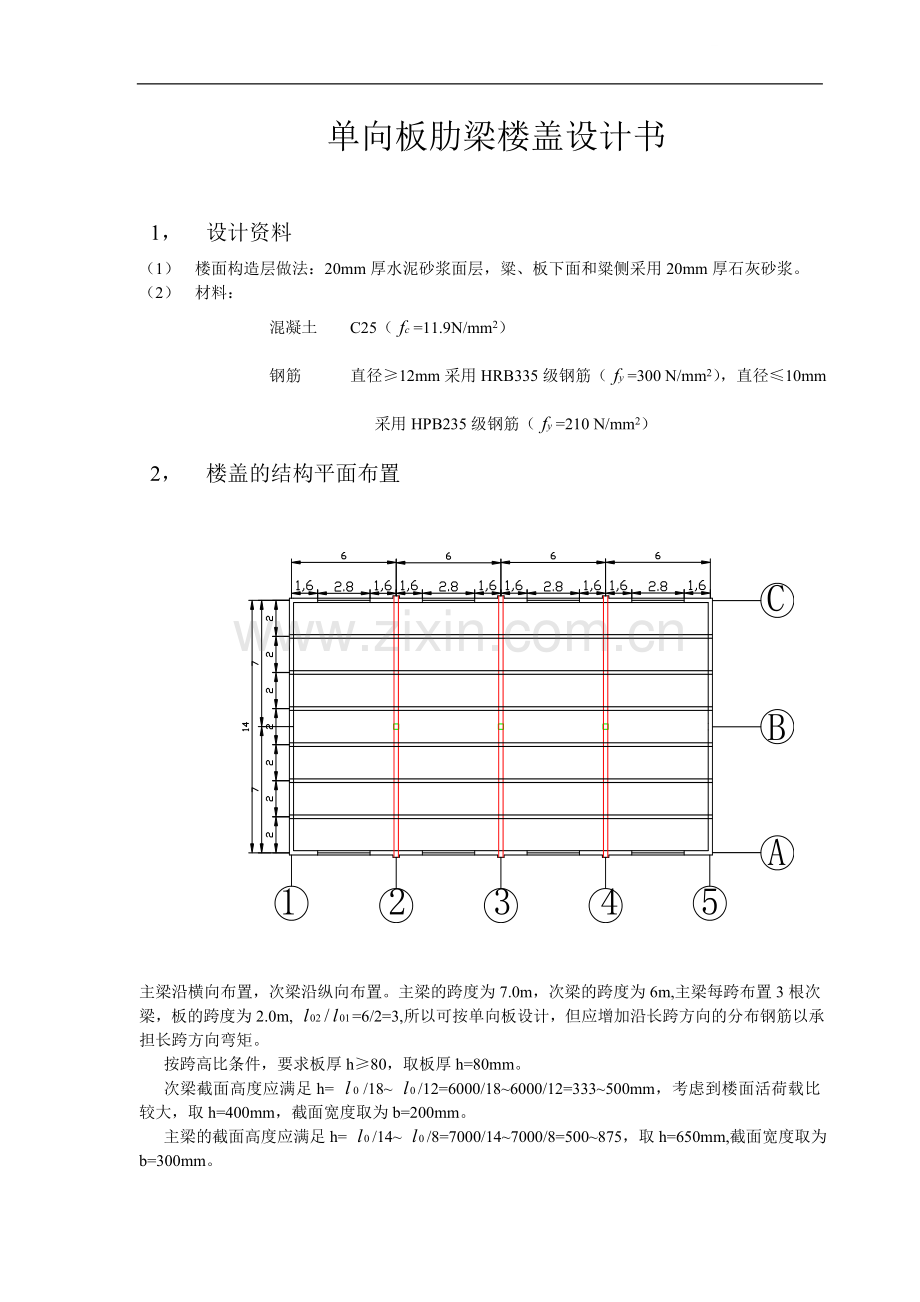

单向板肋梁楼盖计算书.doc_第1页
第1页 / 共9页
本文档共9页,全文阅读请下载到手机保存,查看更方便
资源描述
单向板肋梁楼盖设计书 1, 设计资料 (1) 楼面构造层做法:20mm厚水泥砂浆面层,粱、板下面和粱侧采用20mm厚石灰砂浆。 (2) 材料: 混凝土 C25(=11.9N/mm2) 钢筋 直径≥12mm采用HRB335级钢筋(=300 N/mm2),直径≤10mm采用HPB235级钢筋(=210 N/mm2) 2, 楼盖的结构平面布置 主梁沿横向布置,次梁沿纵向布置。主梁的跨度为7.0m,次梁的跨度为6m,主梁每跨布置3根次梁,板的跨度为2.0m, =6/2=3,所以可按单向板设计,但应增加沿长跨方向的分布钢筋以承担长跨方向弯矩。 按跨高比条件,要求板厚h≥80,取板厚h=80mm。 次梁截面高度应满足h= /18~ /12=6000/18~6000/12=333~500mm,考虑到楼面活荷载比较大,取h=400mm,截面宽度取为b=200mm。 主梁的截面高度应满足h= /14~ /8=7000/14~7000/8=500~875,取h=650mm,截面宽度取为b=300mm。 3, 板的设计 (1) 荷载 板的荷载标准值: 20mm厚水泥砂浆面层 0.0220=0.4kN/m2 80mm厚钢筋混凝土 0.0825=2 kN/m2 20mm厚石灰砂浆 0.0217=0.34 kN/m2 小计 2.74 kN/m2 板的活荷载标准值: 6 kN/m2 所以板的 恒荷载设计值: g=1.22.74=3.288 kN/m2 活荷载设计值: q=61.3=7.8 kN/m2 荷载总设计值: g+q=11.088 kN/m2,近似取为11.1 kN/m2。 (2) 计算简图 次梁截面为200mm400mm,现浇板在墙上的支承长度不小于120mm,取板在墙上的支承长度为120mm。按内力重分布设计,板的计算跨度: 边跨:=+h/2=2000-100-120+80/2=1820<1.025=1824.5mm,取=1820mm。 中间跨:==2000-200=1800mm 因跨度相差小于10%,可按等跨连续板计算。取1m宽板带作为计算单元,计算单元如图(1) (1) (3)弯矩设计值: 由表11—2可查得,板的弯矩系数分别为:边跨中,1/11;离端第二支座-1/11,离端第二跨跨中1/16,中间支座-1/14,中间跨中1/16。 所以2=11.1×1.822/11=3.34 =-1/11(g+q) 2=-3.34 2=11.11.82/16=2.25 =-1/14(g+q) 2=-11.11.82/14=-2.57 =2.25 (4)正截面受弯承载力计算 板厚80mm, =80-20=60mm,板宽b=1000mm, C25混凝土,=1.0, =11.9N/mm2,HPB235钢筋=210 N/mm2。板的配筋计算过程列于表(1)中, 板的配筋计算 截面 1 B 2 C 3 弯矩设计值( ) 3.34 -3.34 2.25 -2.57 2.25 2 0.078 0.078 0.052 0.060 0.052 0.081 0.081 0.053 0.062 0.053 轴线 1~2 4~5 计算配筋(mm2) 275.4 275.4 180.2 210.8 180.2 实际配筋(mm2) 8@180 =279 8@180 =279 6@150 =188 6@130 =217 6@150 =188 轴线 2~4 计算配筋(mm2) 275.4 275.4 0.8180.2= 144.16 0.8210.8= 168.64 0.8180.2= 144.16 实际配筋(mm2) 8@180 =279 8@180 =279 6@140 =201.8 6@140 =201.8 6@140 =201.8 计算结果表明,均小于0.35,符合内力重分布的原则; /bh=202/(100080)=0.25%,又因为0.45=0.451.1/210=0.24%,所以>0.45同时>0.2%符合要求。 4, 次梁设计 按考虑内力重分布设计。根据工厂楼盖的实际使用情况,楼盖的次梁和主梁的活荷载不考虑从属面积的荷载折减。 (1) 荷载设计值 板传来恒荷载: 3.2882.0=6.576kN/m 次梁自重 0.2(0.4-0.08)251.2=1.92 kN/m 次梁粉刷 0.02(0.4-0.08)2171.2=0.261 kN/m 小计 g=8.757 kN/m 活荷载设计值 q=7.82.0=15.6 kN/m 荷载总设计值 g+q=24.357 kN/m (2) 计算简图 次梁在砖墙上的支承长度为240mm,主梁截面为300mm650mm。计算跨度:边跨=+b/2=6000-120-300/2+240/2=5850mm<1.025=1.0255730=5873.25,取=5850mm,中间跨==6000-300=5700mm; 因跨度相差小于10%,可按等跨连续梁计算。次梁计算简图如下: (2) (2) 内力计算 由表11—2、11—4可知 弯矩设计值 =-=(g+q)2/11=24.3575.852/11=75.78 ==(g+q)2/16=24.3575.702/16=49.46 =-(g+q)2/14=-24.3575.702/14=-56.52 剪力设计值:=0.45(g+q)=0.4524.3575.73=62.805kN =0.60(g+q)=0.6024.3575.7=83.30kN =0.55(g+q)=0.5524.3575.7=76.359kN =0.55(g+q)=0.5524.3575.7=76.359kN (4)承载力计算 1) 正截面受弯承载力 正截面受弯承载力计算时,跨内按T形截面计算,翼缘宽度1=l/3=5700/3=1900mm, 又 1=b+ =200+1800=2000mm,所以取1=1900mm.。经判断跨内截面属于第一类T型截面,除支座B截面纵向钢筋按两排布置外取h0=400-60=340mm,其余截面均布置一排取360mm。 C25混凝土,=1.0,=11.9N/mm2, =1.27,纵向钢筋采用HRB335,=300 N/mm2,箍筋采用HPB235,=210 N/mm2,正截面承载力计算过程列于下表中。 次梁截面受弯承载力计算 截面 1 B 2 C 3 弯矩设计值 75.78 -75.78 49.46 -56.52 49.46 2 或12 75.78106/(1.0 11.919003602) =0.026 75.78106/(1.0 11.92003402) =0.27 49.46106/(1.0 11.919003602) =0.017 56.52106/(1.0 11.92003602) =0.160 49.46106/(1.0 11.919003602) =0.017 0.026 0.32 0.018 0.18 0.018 =或=1/ 711 885 462 573 462 选配钢筋(mm2)) 318(弯1) =763 318+114 =917 316(弯1) =603 316(弯1) =603 316(弯1) =603 计算结果表面,均小于0.35,符合塑性内力重分布的设计原则;同时/bh=603/(200400)=0.75%>=0.45=0.451.27/300=0.17%,也大于0.19%,故符合要求。 2) 斜截面受弯剪承载力计算: 验算尺寸:=-1=340-80=260mm,因/b=260/200=1.3<4,截面尺寸按下式验算。0.25b=0.25111.9200340=202.3kN>,故截面尺寸满足要求,=0.71.27200340=60.45kN<,故各截面应按计算配置腹筋。 计算所需腹筋 采用 6双肢箍筋,计算支座B左侧截面,由,可得箍筋间距:s=1.2521057340/(83.3103-0.71.27200340)=222.6mm,调幅后受剪承载力应加强,梁局部范围内将计算的箍筋面积增加20%或箍筋间距减小20%。现调整箍筋间距 s=0.8222.6=178.1mm,最后取箍筋间距s=150mm.。为方便施工沿梁长不变。验算箍筋率下限值: 弯矩调幅时要求的配箍率下限为:0.3=0.31.27/210=0.18%,实际配箍率=/(bs)=57/(200150)=0.19%>0.18%,满足要求。同理各斜截面承载力计算及配筋如下表: 次梁的斜截面承载力计算及配筋 截面 AR BL BR CL CR 剪力系数 0.45 0.60 0.55 0.55 0.55 V(kN) 62.80 83.3 76.36 76.36 76.36 选配(双肢箍) 6@200 6@120 6@150 6@200 6@200 5、主梁设计 主梁按弹性方法设计 (1) 荷载设计值 为简化计算,将主梁自重等效为集中荷载 次梁传来恒荷载8.7576=52.54kN 主梁自重(含粉刷)[(0.65-0.08) 0.32.025+2(0.65-0.08) 0.022.0171.2]=9.135kN 恒荷载 G=52.545+9.135=61.683 kN 活荷载 Q=15.66=93.6.1kN (2)计算简图 主梁按连续梁计算,端部支承在砖墙上,支承长度为370mm,中间支承在300300mm2的混凝土柱上,其计算跨度: 边跨:=7000-150-120=6730mm,因0.025=168.25mm<a/2=185mm,取=1.025+b/2=1.0256730+300/2=7050mm,近似取=7050mm. 主梁的计算简图如图所示,因跨度相差不超过10%,故可按等跨计算。 (3) (3)内力设计值及包络图 1)弯矩设计值 弯矩 M=+,,由附录19可查得 =0.22261.687.05+0.27893.67.05=279.982 =-0.33361.687.05-0.33393.67.05=-364.543 2)剪力设计值 剪力 ,,由附录6可查得 =0.66761.68+0.83393.6=119.109kN =-1.33361.68-1.33393.6=-206.988kN =1.33361.68+1.33393.6=206.988kN 3) 弯矩、剪力包络图 弯矩包络图 第一跨有活荷载,第二跨没有活荷载。 =-0.33361.687.05-0.16793.67.05=-255.003 在第一跨内以支座弯矩=0,=-255.003 的连线为基线,作G=61.68kN,Q=93.6kN的简支梁弯矩图,得第一个集中荷载和第二个集中荷载作用点处弯矩值分别为: 1/3(G+Q) +/3=1/3×(61.68+93.6)×7.05-255.003/3=279.907 1/3(G+Q) +2/3=1/3×(61.68+93.6)×7.05-2×255.003/3=194.906 同理第二跨作G=61.68kN,Q=0的简支弯矩图,再叠加得集中荷载作用点处的弯矩值 1/3G+2/3=1/3×61.68×7.05-2×255.003/3=-25.054 1/3G+/3=1/3×61.68×7.05-255.003/3=59.95 两跨均布置活荷载 此时==-364.543 同理可做出第一跨集中荷载作用点处的弯矩 1/3(G+Q) +/3=1/3×(61.68+93.6)×7.05-364.543/3=243.394 1/3(G+Q) +2/3=1/3×(61.68+93.6)×7.05-2×364.543/3=121.879 因为第二跨与第一跨对称,所以弯矩包络图如图所示: (4) 剪力包络图: 第一跨布置活荷载,第二跨活荷载 = =119.109kN 过第一个集中荷载 =119.109-61.68-93.6= -36.171kN 过第二个集中荷载 =-36.171-61.68-93.6=-191.451kN =1.333×61.68+0.167×93.6=97.85kN 过第一个集中荷载 97.85-61.68=36.17 kN 过第二个集中荷载 36.17-61.68=-25.509 kN 第一、二跨均布置活荷载 = =-206.98kN 第二跨 过第一个集中荷载206.98-61.68-93.6=51.7KN 过第二个集中荷载51.7-61.68-93.6=-103.58KN 所以剪力包络图如下: (3) 承载力计算 1) 正截面受弯承载力 跨内按T形截面计算,因1/ =80/615=0.13>0.1,翼缘计算宽度按l/3=7/3=2.33m和b+ =7m中较小值确定取1=2.3m,B支座边的弯矩设计值=-b/2=-364.543+(61.68+93.6) ×0.40/2=-333.487m。纵向受力钢筋除B支座截面为两排外,其余均为一排。跨内经判别都属于第一类T形截面。正截面受弯承载力的计算过程如下标。 主梁正截面承载力计算 截面 1 B 弯矩设计值( ) 279.98 -364.54 2 279.98×106/(1×11.9×2300×6152)=0.027 364.54×106/(1×11.9×300×5802)=0.303 = 0.986 0.814 =M/() 1539 2573 选配钢筋(mm2) 218+322 =509+1140=1649 325+322 =1473+1140=2613 计算结果表明,均小于0.550,满足要求,同时最小配筋率/bh=1649/(300×650)=0.85%>=0.2%,满足要求。 主梁纵向钢筋的弯起和切断按弯矩包络图确定。 2) 斜截面受剪承载力: 验算截面尺寸:=-1=580-80=500mm,因/b=500/300=1.67<4,截面尺寸满足要求。 0.25=0.25×1.0×11.9×300×580=517.6kN>=206.98kN,故截面尺寸满足要求。 =0.7×1.27×300×580=154.69kN>,故A截面应按构造要求配置腹筋,B截面应按计算配置腹筋。 计算所需腹筋: 采用A8双肢箍筋 =+,所以S<206mm,取s=200mm A支座构造配筋: 最小配箍率:=/(bs)=0.24=0.24×1.27/210=0.14% =350mm,取S=250mm, =0.135%>,满足构造要求。 次梁两侧附加横向钢筋的计算: 次梁传来的集中力=52.54+93.6=146.14kN, =650-400=250mm,附加箍筋布置范围s=2+3b=2×250+3×200=1100mm。取附加箍筋 8@250双肢,则在长度s 内可布置附加箍筋的排数,m=1100/250+1=6排,次梁两侧各布置三排。另加吊筋1 18,=254.5mm2, =2×300×254.5×0.707+6×2×210×50.3=234.7kN>,满足要求。 因主梁的腹板高度大于450mm,需在梁侧设置纵向构造钢筋,每侧纵向构造钢筋的截面积不小于腹板面积的0.1%,且其间距不大于200mm。现每侧配置214,308、(300×570)=0.18%》0.1%,满足要求。
