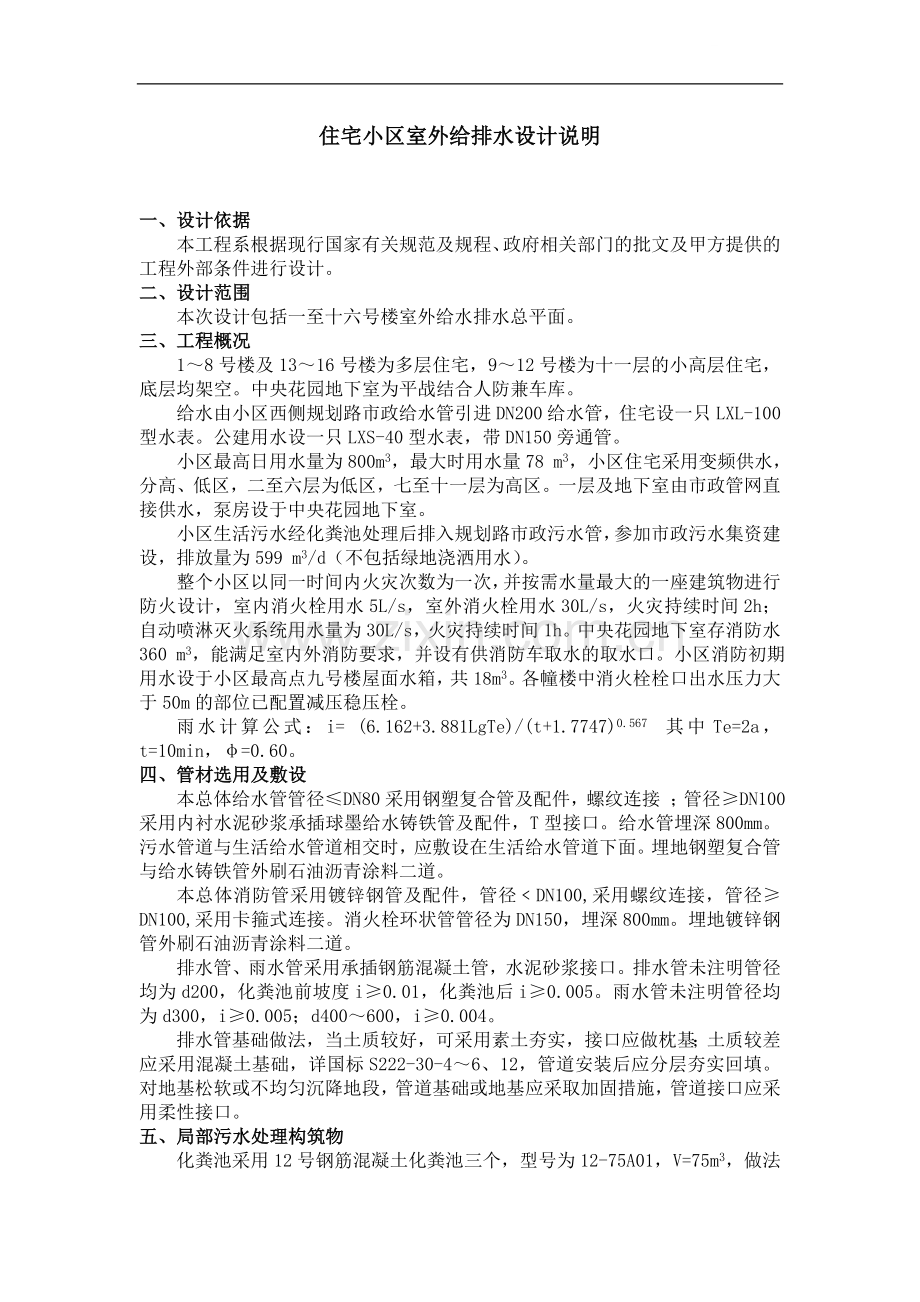

住宅小区室外给排水设计说明

一、设计依据
本工程系根据现行国家有关规范及规程、政府相关部门的批文及甲方提供的工程外部条件进行设计。
二、设计范围
本次设计包括一至十六号楼室外给水排水总平面。
三、工程概况
1～8号楼及13～16号楼为多层住宅，9～12号楼为十一层的小高层住宅，底层均架空。中央花园地下室为平战结合人防兼车库。
给水由小区西侧规划路市政给水管引进DN200给水管，住宅设一只LXL-100型水表。公建用水设一只LXS-40型水表，带DN150旁通管。
小区最高日用水量为800m3，最大时用水量78 m3，小区住宅采用变频供水，分高、低区，二至六层为低区，七至十一层为高区。一层及地下室由市政管网直接供水，泵房设于中央花园地下室。
小区生活污水经化粪池处理后排入规划路市政污水管，参加市政污水集资建设，排放量为599 m3/d（不包括绿地浇洒用水）。
整个小区以同一时间内火灾次数为一次，并按需水量最大的一座建筑物进行防火设计，室内消火栓用水5L/s，室外消火栓用水30L/s，火灾持续时间2h；自动喷淋灭火系统用水量为30L/s，火灾持续时间1h。中央花园地下室存消防水360 m3，能满足室内外消防要求，并设有供消防车取水的取水口。小区消防初期用水设于小区最高点九号楼屋面水箱，共18m3。各幢楼中消火栓栓口出水压力大于50m的部位已配置减压稳压栓。
雨水计算公式：i= (6.162+3.881LgTe)/(t+1.7747)0.567 其中Te=2a，t=10min，φ=0.60。
四、管材选用及敷设
本总体给水管管径≤DN80采用钢塑复合管及配件，螺纹连接 ；管径≥DN100采用内衬水泥砂浆承插球墨给水铸铁管及配件，T型接口。给水管埋深800mm。污水管道与生活给水管道相交时，应敷设在生活给水管道下面。埋地钢塑复合管与给水铸铁管外刷石油沥青涂料二道。
本总体消防管采用镀锌钢管及配件，管径﹤DN100,采用螺纹连接，管径≥DN100,采用卡箍式连接。消火栓环状管管径为DN150，埋深800mm。埋地镀锌钢管外刷石油沥青涂料二道。
排水管、雨水管采用承插钢筋混凝土管，水泥砂浆接口。排水管未注明管径均为d200，化粪池前坡度i≥0.01，化粪池后i≥0.005。雨水管未注明管径均为d300，i≥0.005；d400～600，i≥0.004。
排水管基础做法，当土质较好，可采用素土夯实，接口应做枕基；土质较差应采用混凝土基础，详国标S222-30-4～6、12，管道安装后应分层夯实回填。对地基松软或不均匀沉降地段，管道基础或地基应采取加固措施，管道接口应采用柔性接口。
五、局部污水处理构筑物
化粪池采用12号钢筋混凝土化粪池三个，型号为12-75A01，V=75m3，做法
详国标92S214（四）。雨水不得排入化粪池前管道。
六、给排水管道附属构筑物
室外阀门井作法详院标外给-01。水表井安装详国标S145。
排水检查井采用Φ=700～1000mm，套用国标S231、S232，检查井采用铸铁井盖，绿化地采用轻型铸铁井盖，道路上采用重型铸铁井盖，详国标97S147。道路雨水口作法详国标95S235。明沟雨水口作法详院标外排-05。雨水口连接管均为DN200，i=0.01。当进出水管高差大于1m时，应设跌水井，作法详国标S234。
七、室外消防设施
小区室内消火栓系统设3套消防水泵接合器，自动喷水灭火系统设2套消防水泵接合器，消防水泵接合器作法详国标99S203。室外市政给水环状管上设9套SS100/65型室外消火栓，室外消火栓作法详国标01S201。
八、绿化浇洒给水
庭院绿化地浇水采用洒水栓，洒水栓安装详国标S160-10-9。庭院绿化如有变更，应按实际布置另行设计。
九、管道验收要求
给水管与消防管安装后应进行水压试验，排水管应做灌水试验，室外管道覆土前应经建设单位及质检人员检查合格后方可覆土并分层夯实回填。所有室外给排水、消防管均按《建筑给水排水及采暖工程施工质量验收规范》和消防有关规范及规定进行验收。
十、其它
本设计标高以m米计，其它尺寸均以mm计。
本小区标高以罗零标高计，给水管标高以管中计，排水管及检查井以管内底计。本图所注均为管标高，雨水口、雨水检查井井底应比管内底低300mm。雨水管及污水管采用管顶平接，覆土不少于700mm，少于700mm者，应设管沟进行保护。施工前应校核市政接驳处的排水检查井及雨水检查井标高，若本设计排出口标高不能排出，应立即与设计人员联系。
