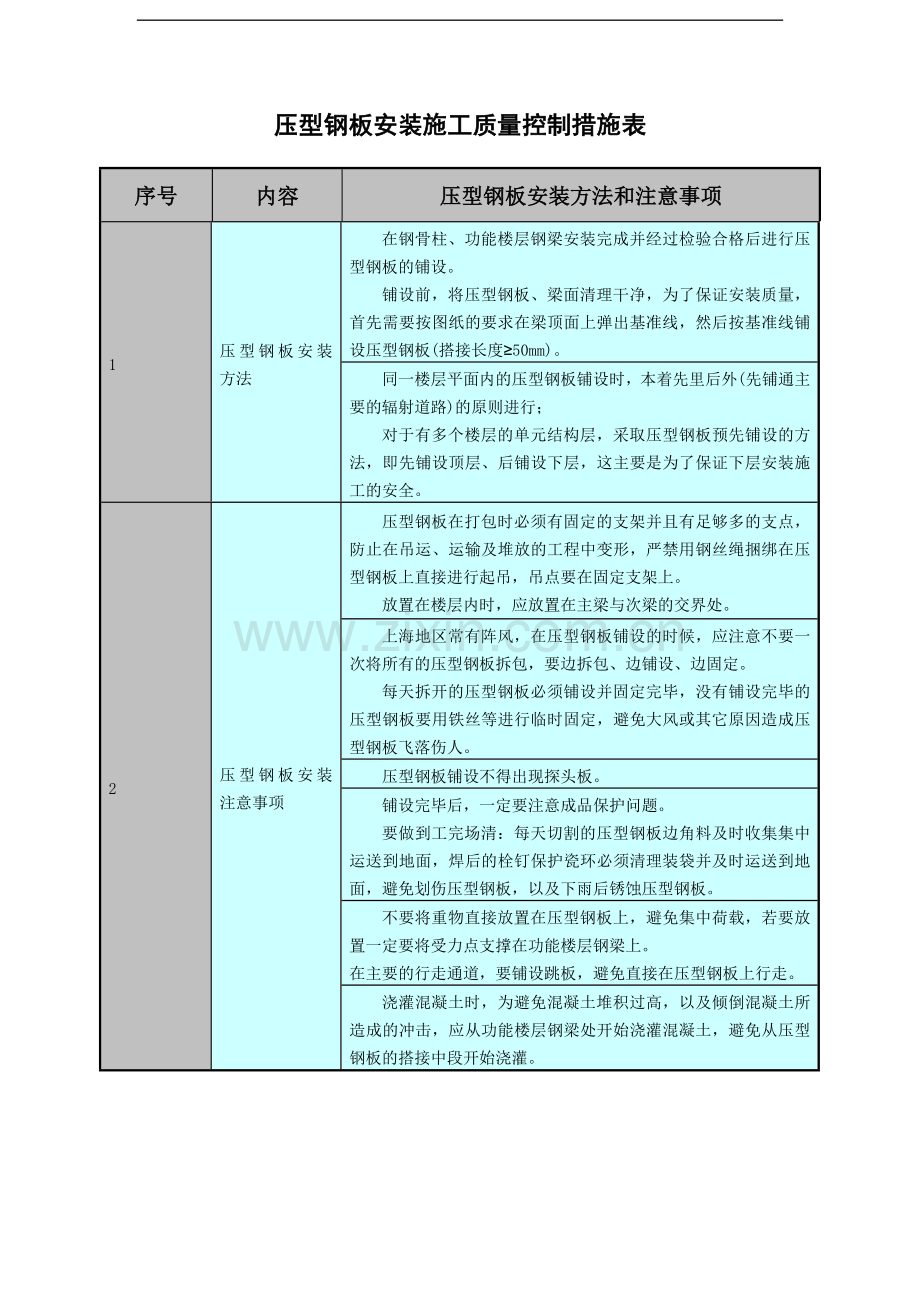

压型钢板安装施工质量控制措施表

序号
内容
压型钢板安装方法和注意事项
1
压型钢板安装方法
在钢骨柱、功能楼层钢梁安装完成并经过检验合格后进行压型钢板的铺设。
铺设前，将压型钢板、梁面清理干净，为了保证安装质量，首先需要按图纸的要求在梁顶面上弹出基准线，然后按基准线铺设压型钢板(搭接长度≥50mm)。
同一楼层平面内的压型钢板铺设时，本着先里后外(先铺通主要的辐射道路)的原则进行；
对于有多个楼层的单元结构层，采取压型钢板预先铺设的方法，即先铺设顶层、后铺设下层，这主要是为了保证下层安装施工的安全。
2
压型钢板安装注意事项
压型钢板在打包时必须有固定的支架并且有足够多的支点，防止在吊运、运输及堆放的工程中变形，严禁用钢丝绳捆绑在压型钢板上直接进行起吊，吊点要在固定支架上。
放置在楼层内时，应放置在主梁与次梁的交界处。
上海地区常有阵风，在压型钢板铺设的时候，应注意不要一次将所有的压型钢板拆包，要边拆包、边铺设、边固定。
每天拆开的压型钢板必须铺设并固定完毕，没有铺设完毕的压型钢板要用铁丝等进行临时固定，避免大风或其它原因造成压型钢板飞落伤人。
压型钢板铺设不得出现探头板。
铺设完毕后，一定要注意成品保护问题。
要做到工完场清：每天切割的压型钢板边角料及时收集集中运送到地面，焊后的栓钉保护瓷环必须清理装袋并及时运送到地面，避免划伤压型钢板，以及下雨后锈蚀压型钢板。
不要将重物直接放置在压型钢板上，避免集中荷载，若要放置一定要将受力点支撑在功能楼层钢梁上。
在主要的行走通道，要铺设跳板，避免直接在压型钢板上行走。
浇灌混凝土时，为避免混凝土堆积过高，以及倾倒混凝土所造成的冲击，应从功能楼层钢梁处开始浇灌混凝土，避免从压型钢板的搭接中段开始浇灌。
