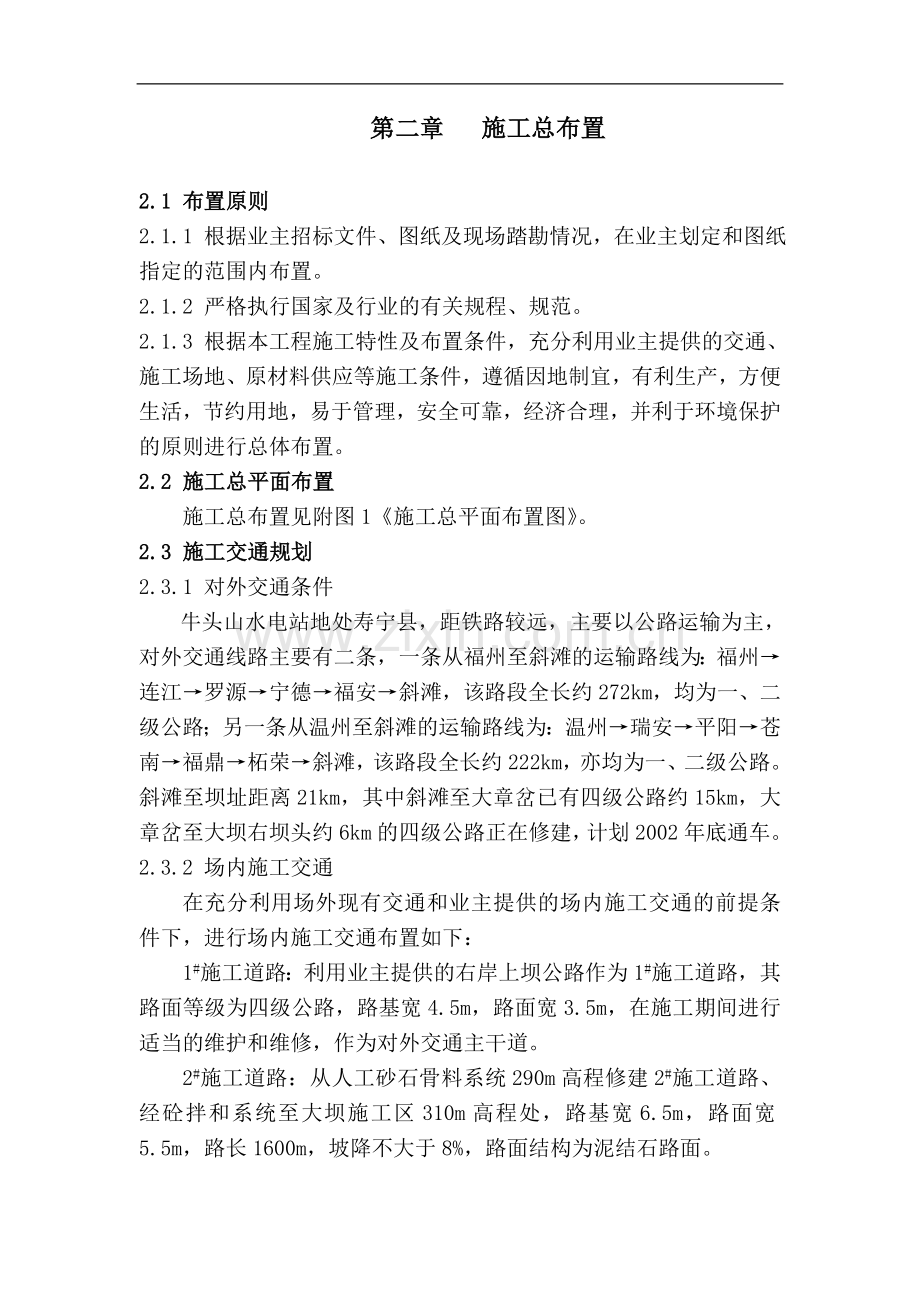

第二章 施工总布置

2.1 布置原则
2.1.1 根据业主招标文件、图纸及现场踏勘情况，在业主划定和图纸指定的范围内布置。
2.1.2 严格执行国家及行业的有关规程、规范。
2.1.3 根据本工程施工特性及布置条件，充分利用业主提供的交通、施工场地、原材料供应等施工条件，遵循因地制宜，有利生产，方便生活，节约用地，易于管理，安全可靠，经济合理，并利于环境保护的原则进行总体布置。
2.2 施工总平面布置
施工总布置见附图1《施工总平面布置图》。
2.3 施工交通规划
2.3.1 对外交通条件
牛头山水电站地处寿宁县，距铁路较远，主要以公路运输为主，对外交通线路主要有二条，一条从福州至斜滩的运输路线为：福州→连江→罗源→宁德→福安→斜滩，该路段全长约272km，均为一、二级公路；另一条从温州至斜滩的运输路线为：温州→瑞安→平阳→苍南→福鼎→柘荣→斜滩，该路段全长约222km，亦均为一、二级公路。斜滩至坝址距离21km，其中斜滩至大章岔已有四级公路约15km，大章岔至大坝右坝头约6km的四级公路正在修建，计划2002年底通车。
2.3.2 场内施工交通
在充分利用场外现有交通和业主提供的场内施工交通的前提条件下，进行场内施工交通布置如下：
1#施工道路：利用业主提供的右岸上坝公路作为1#施工道路，其路面等级为四级公路，路基宽4.5m，路面宽3.5m，在施工期间进行适当的维护和维修，作为对外交通主干道。
2#施工道路：从人工砂石骨料系统290m高程修建2#施工道路、经砼拌和系统至大坝施工区310m高程处，路基宽6.5m，路面宽5.5m，路长1600m，坡降不大于8%，路面结构为泥结石路面。
3#施工道路：沿大坝施工区250m高程修建3#施工道路，连接上游围堰、下游子围堰、人工砂石骨料系统、石井石料场至4#弃渣场260m高程，路基宽6.5m，路面宽5.5m，路长3900m，坡降不大于8%，路面结构为泥结石路面。
4#施工道路：从人工砂石骨料系统275m高程修建4#施工道路至石井石料场310m高程，路基宽6.5m，路面宽5.5m，路长850m，坡降不大于8%，路面结构为泥结石路面。
5#施工道路：从右岸上坝公路375m高程修建5#施工道路至3#弃渣场和综合加工厂350m高程，路基宽6.5m，路面宽5.5m，路长560m，坡降不大于8%，路面结构为泥结石路面。
6#施工道路：从右岸上坝公路360m高程修建6#施工道路连接2#施工道路310m高程，路基宽6.5m，路面宽5.5m，路长500m，坡降不大于8%，路面结构为泥结石路面。
7#施工道路：从左岸大坝施工区300m高程修建7#施工道路至2#弃渣场290m高程，路基宽6.5m，路面宽5.5m，路长1000m，坡降不大于8%，路面结构为泥结石路面。
8#施工道路：从导流隧洞出口237.5m高程修建8#施工道路至7#施工道路中部275m高程，路基宽6.5m，路面宽5.5m，路长700m，坡降不大于8%，路面结构为泥结石路面。
9#施工道路和施工栈桥：连接3#施工道路和8#施工道路，为左右岸交通的连接纽带，路面及桥面高程均为250m。路基宽6.5m，路面宽5.5m，路长450m，路面结构为泥结石路面；施工栈桥的设计荷载为40t、桥面宽3.5m、桥长50m，采用2跨25m长的格构柱桁架梁的结构形式，上面铺装厚10mm的钢板作为桥面，左右岸桥台采用浆砌块石结构，河床中间的桥墩采用4根φ200的钢管桩及其它辅助钢结构联合组成。
10#施工道路：从导流隧洞进口241.5m高程修建10#施工道路、经导流隧洞出口洞脸上方至8#施工道路中部265m高程，路基宽6.5m，路面宽5.5m，路长700m，坡降不大于8%，路面结构为泥结石路面。
11#施工道路：从右岸上坝公路340m高程修建11#施工道路至右岸缆机平台395m高程，作为右岸缆机基础施工和缆机安装施工的主干道。路基宽6.5m，路面宽5.5m，路长800m，坡降不大于8%，路面结构为泥结石路面。
12#施工道路：从7#施工道路300m高程修建12#施工道路至左岸缆机平台395m高程，作为左岸缆机基础施工和缆机安装施工的主干道。路基宽6.5m，路面宽5.5m，路长1100m，坡降不大于8%，路面结构为泥结石路面。
13#施工道路：为下基坑施工道路。从3#施工道路250m高程修建13#施工道路至河床，并随着基坑开挖逐渐下降至坝底高程235.5m，路基宽6.5m，路面宽5.5m，路长200m，坡降不大于8%，路面结构为泥结石路面。
施工连接道路：为保证场内交通顺畅，在相邻施工道路之间根据施工需要修建部分施工连接道路，以此形成交通环形路，保障交通顺畅。
场内施工交通特性见表2.3-1。
表2.3-1 场内施工交通特性表
序号
名 称
路长
路基宽
结构型式
备 注
1
1#施工道路
6km
4.5m
四级公路
现有道路
2
2#施工道路
1600m
6.5m
泥结石路面
右岸310m高程临时施工道路
3
3#施工道路
3900m
6.5m
泥结石路面
右岸250m高程临时施工道路
4
4#施工道路
850m
6.5m
泥结石路面
石料场开采临时施工道路
5
5#施工道路
560m
6.5m
泥结石路面
至3#弃渣场和综合加工厂
6
6#施工道路
500m
6.5m
泥结石路面
临时施工道路
7
7#施工道路
1000m
6.5m
泥结石路面
左岸300m高程临时施工道路
8
8#施工道路
700m
6.5m
泥结石路面
导流隧洞出口临时施工道路
9
9#施工道路
450m
6.5m
泥结石路面
左右岸交通连接纽带
10
施工栈桥
50m
3.5
格构柱桁架梁
2跨×25m，左右岸交通连接纽带
11
10#施工道路
700m
6.5m
泥结石路面
左岸250m高程临时施工道路
12
11#施工道路
800m
6.5m
泥结石路面
右岸缆机平台临时施工道路
13
12#施工道路
1100m
6.5m
泥结石路面
左岸缆机平台临时施工道路
14
13#施工道路
200m
6.5m
泥结石路面
下基坑的临时施工道路

2.4 弃、备料场规划
2.4.1 弃渣场规划
根据招标文件，本标段工程弃渣场有2#弃渣场、3#弃渣场和4#弃渣场。按照本标段工程的施工特性，4#弃渣场主要弃置石井石料场的弃渣，2#弃渣场和3#弃渣场为本标段的主要弃渣场，渣场规划的弃渣量见附图15《土石方调配平衡图》。
2.4.2 备料场规划
根据施工规划，本标段的备料场按照少占耕地、就近布置的原则进行布置，拟在围堰轴线附近布置临时备料场，主要存放开挖料中可利用的石碴料，作为围堰填筑的部分料源。
2.4.3 弃、备料场的环保措施
为防止水土流失、保护环境，拟在弃、备料场靠近河床一侧采用φ8的钢筋石笼和大块石堆砌，并设置排水沟网保障排水畅通；土方和石方弃渣分类、有序堆放的措施进行环境保护。
2.5 砼拌和及制冷系统
砼拌和及制冷系统布置在2#施工道路旁，占地面积11000m2，建筑面积505m2，为砖混结构。具体布置和系统兴建施工方案见《第三章 砼拌和及制冷系统兴建》。
2.6 人工砂石骨料加工系统
人工砂石骨料加工系统布置在2#施工道路旁，占地面积36000m2，建筑面积54m2，为砖混结构。具体布置和系统兴建施工方案见《第四章 人工砂石骨料加工系统兴建》。
2.7 缆机系统
缆机系统布置在左右岸坝肩400m高程，具体布置和系统兴建施工方案见《第五章 缆机系统兴建》。
2.8 机械设备停放场
拟在右岸上坝公路旁边布置机械设备停放场，其占地面积8000m2。
2.9 机械设备修理厂
在机械设备停放场旁布置机械设备修理厂，内设金工、钣金、电工、电焊、土修、汽修等车间，其占地面积1100m2，建筑面积300m2，为砖混结构。
2.10 综合加工厂
综合加工厂包括钢筋加工厂和木材加工厂，总计占地面积10200m2，建筑面积1140m2。
2.10.1 钢筋加工厂
占地面积7500m2，可分为钢筋原材料堆放区，钢筋加工半成品堆放区及钢筋加工区。厂内设有值班室、工具房及加工车间，砖混结构建筑面积为120m2 ，工棚结构建筑面积为500m2。
2.10.2 木材加工厂
木材加工厂占地面积2700m2，厂内设置模板车间、细木车间、半成品及成品堆积区，并在厂内设置有值班室，工具房和防火措施等。砖混结构建筑面积160m2，工棚结构建筑面积为360m2。
2.11 仓贮系统
2.11.1 综合仓库
综合仓库邻近1#施工道路布置，用于存放本工程生产、劳保物资，综合占地面积8000m2，建筑面积600m2，为砖混结构。
2.11.2 油库、炸药库
油库：邻近1#施工道路、布置于综合仓库的外侧，并按照安全规程配备消防安全设施。拟建2座8t的油罐，占地面积1000m2，消防安全设施建筑面积为40m2，为砖混结构。
炸药库：初步拟定布置在1#施工道路旁边、土料场附近，具体位置待进场后与业主、监理工程师以及公安部门现场勘察确定位置后进行布设。炸药与雷管分库存放，占地面积1000m2，建筑面积240m2，为砖混结构。炸药库范围内用铁丝网封闭。
2.12 预制构件厂
预制构件厂布置在砼拌和系统附近，主要承担本工程的砼预制构件的施工。占地面积2000m2。砼预制构件露天作业，采用钢木混合模板，厂区内不设值班室和拌和站，所需砼由砼拌和系统提供。
2.13 金结拼装场
3#弃渣场前期作为弃渣场，后期作为金结拼装场。金结拼装场占地面积5000m2，场内布置简易仓库和值班室，建筑面积为60m2，为工棚结构。
2.14 工地试验室
工地试验室邻近砼拌和系统布置，占地面积200m2，建筑面积80m2，为砖混结构。
2.15 生活区
生活区布置在1#施工道路旁边、邻近综合仓库，其占地面积为8700m2，建筑面积5000m2，为砖混结构。
2.16 风、水、电、照明及通讯
2.16.1 施工供风
为满足工程开挖和拌和系统等项目的施工用风需要，其供风系统拟设置二座固定式供风站，另外配备4台9m3/min和2台20m3/min的移动式柴油空压机作为补充供风设施。
右岸供风站：布设于2#施工道路旁边约310m高程处，站内配备4台4L—20/8型电动空压机集中供风，用于右坝肩和基坑的土石方开挖，供风能力为80m3/min。占地面积160m2，建筑面积100m2，为简易工棚结构。供风管采用铺设φ150主管道至右坝肩开挖部位。
左岸供风站：布设于7#施工道路旁边约300m高程处，站内配备4台4L—20/8型电动空压机集中供风，用于左坝肩和基坑的土石方开挖，供风能力为80m3/min，占地面积160m2，建筑面积100m2，为简易工棚结构。供风管采用铺设一根φ150主管道至左坝肩开挖部位。
2.16.2 施工供水
根据招标文件和现场勘察资料，长溪的水源经净化后能够满足本标段工程的生产和生活用水。
采用修建集水井、水泵房和蓄水池来供应生产和生活用水。河水首先在集水井净化后，采用水泵抽水至蓄水池，然后从蓄水池铺设φ100和φ40管道至用水部位，进行相应部位的供水。拟修建2个中转水池和4个蓄水池作为供水设施。
1#中转水池：修建在2#施工道路旁300m高程，作为生活区及部分附企的生产和生活用水的中转水池。水池容量200m3，为混凝土结构。相应在河床边布置一个占地面积为30m2、建筑面积为20m2的1#水泵房，内设1台37kw、型号为IS80-50-315的水泵直接从河床集水井取水。
1#蓄水池：修建在生活区附近370m高程，作为生活区及部分附企的生产和生活用水的蓄水池。水池容量300m3，为混凝土结构。相应布置1台37kw、型号为IS80-50-315的水泵直接从1#中转水池内取水。
2#中转水池：修建在坝址右岸上游山体冲沟320m高程处，作为大坝施工用水的中转水池。水池容量120m3，为混凝土结构。相应在河床边布置一个占地面积为30m2、建筑面积为20m2的2#水泵房，内设1台37kw、型号为IS80-50-315的水泵直接从河床集水井取水。
2#蓄水池：修建在右岸缆机平台400m高程处，作为大坝施工用水的蓄水池。水池容量200m3，为混凝土结构。相应布置1台37kw、型号为IS80-50-315的水泵直接从2#中转水池取水。
3#蓄水池：修建在右岸供风站旁边、高程310m处。水池容量80m3，为混凝土结构。相应布置一个占地面积为30m2、建筑面积为20m2的3#水泵房，内设1台37kw、型号为IS80-50-315的水泵直接从河床取水。
4#蓄水池：修建在左岸供风站旁边、高程300m处。水池容量80m3，为混凝土结构。相应布置一个占地面积为30m2、建筑面积为20m2的4#水泵房，内设1台37kw、型号为IS80-50-315的水泵直接从河床取水。
2.16.3 施工供电
⑴ 概述
工区用电的主要负荷由土石方开挖、砼生产、砼浇筑、大坝灌浆、综合加工厂、机（汽）修、给排水系统、生产照明及生活用电等组成。
⑵ 施工电源
电源取自业主提供的10kv供电站，下接相应的变压器后引电源线至各施工用电部位。
⑶ 供电布置
结合本标段工程的实际情况，拟布置7座变压器，作为本标段工程的供电布置。
1#变压器：布置于生活区旁边360m高程，型号为S9-315/10，变压10kv/0.4kv，供电容量为315KVA，用于生活区及综合仓库的生活用电。
2#变压器：布置于综合加工厂附近375m高程，型号为S9-500/10，变压10kv/0.4kv，供电容量为500KVA，主要供应综合加工厂、3#弃渣场、机械设备停放场和机械设备修理厂的生产用电。
3#变压器：布置于砼拌合及制冷系统内，内设2台型号为S9-800/10，变压10kv/0.4kv，总计供电容量1600KVA，供砼拌合系统的生产及照明用电。
4#变压器：布置于人工砂石骨料系统内，型号为S9-1000/10，变压10kv/0.4kv，供电容量1000KVA，供人工砂石骨料系统施工生产及照明用电。
5#变压器：布置于右岸缆机附近400m高程，型号为S9-1250/10，变压10kv/6.3kv，供电容量1250KVA，供右岸缆机主塔生产用电。
6#变压器：布置于右岸供风站附近，型号为S9-800/10，变压10kv/0.4kv，供电容量800KVA，供右岸供风站和大坝右岸的生产及照明用电。
7#变压器：布置于左岸供风站附近，型号为S9-800/10，变压10kv/0.4kv，供电容量800KVA，供左岸供风站、左岸缆机副塔和大坝左岸的生产及照明用电。
另外配置1台60KW和1台120KW柴油发电机组作为备用电源。
2.16.4 施工照明
拟在左右岸坝肩、2#弃渣场和3#弃渣场各布置一盏10kw的镝灯，作为主要施工照明设施，其它部位采用1kw的碘钨灯进行施工照明。
2.16.5 施工通讯
为满足施工通讯要求，拟与当地邮电部门联系在生活区内装设2部程控电话、1部传真机、4部手机，施工区内配备16部对讲机用于现场通讯。
2.17 临建设施用地计划
临建设施用地计划见表2.17-1。
表2.17-1 主要临建设施用地计划一览表
序号
名 称
占地面积（m2）
建筑面积（m2）
备 注
1.
场内临时施工道路
80340

泥结石路面
2.
生活区
8700
5000
砖混结构
3.
砼拌和系统
11000
505
砖混结构
4.
人工砂石骨料系统
36000
54
砖混结构
5.
机械设备停放场
8000

6.
机械设备修理厂
1100
300
砖混结构
7.
综合加工厂
钢筋加工厂
7500
120
砖混结构
500
工棚结构
木材加工厂
2700
160
砖混结构
360
工棚结构
8.
仓贮系统
综合仓库
8000
600
砖混结构
油库
1000
40
砖混结构
炸药库
1000
240
砖混结构
9.
预制构件厂
2000

10.
金结拼装场
5000
60
砖混结构
11.
工地试验室
200
80
砖混结构
12.
右岸供风站
160
100
简易工棚结构
13.
左岸供风站
160
100
简易工棚结构
合计
生产用地
164160
3219

办公、生活用地
8700
5000
