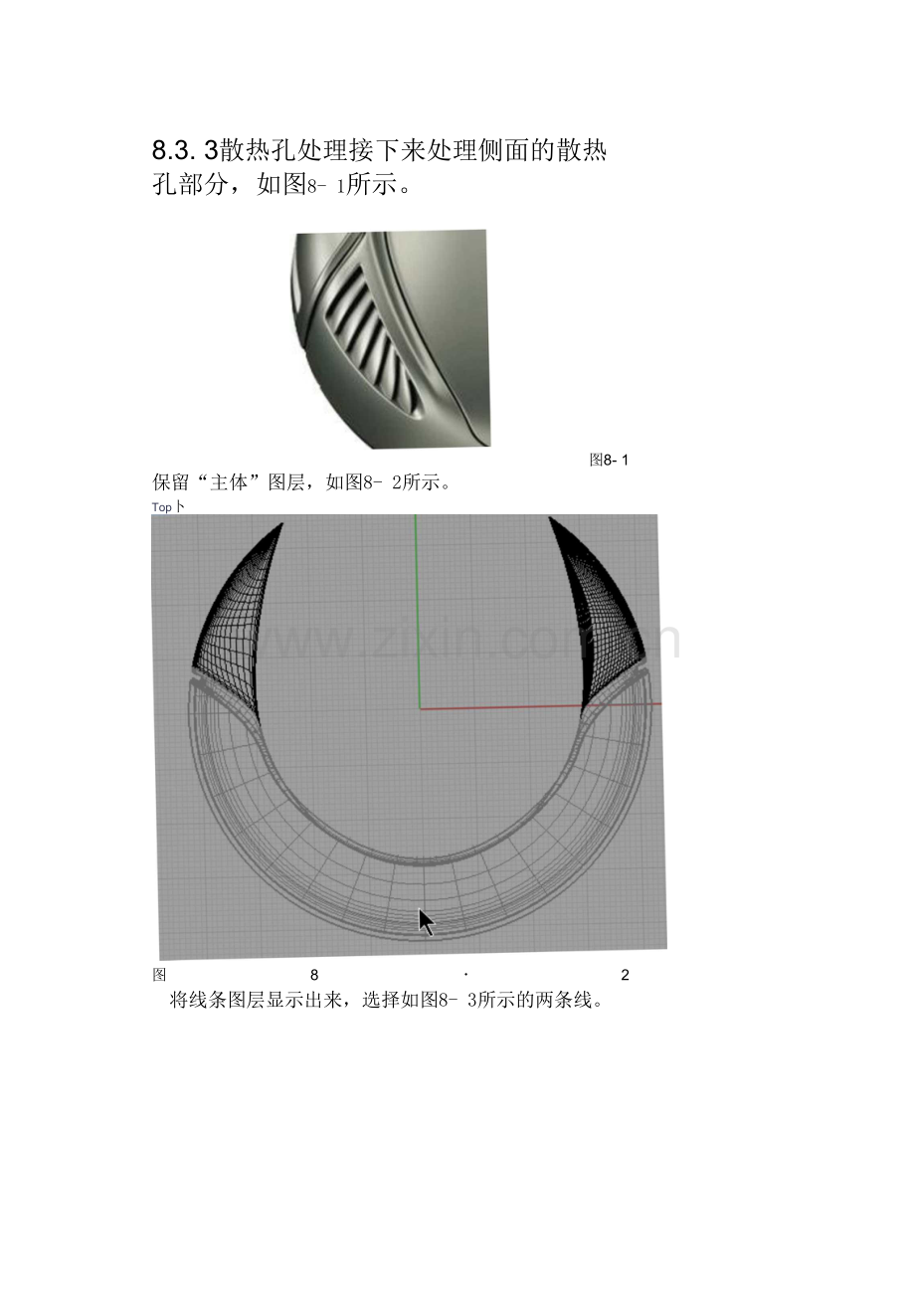

8.3. 3散热孔处理接下来处理侧面的散热孔部分，如图8- 1所示。
图8- 1
保留“主体”图层，如图8- 2所示。
Top卜
图8・2
将线条图层显示出来，选择如图8- 3所示的两条线。
然后利用在如图8- 23所示的位置利用端点捕捉画出一条直线。
图8・22
图8・23
利用移动后的线和切口边缘进行双轨扫琼，并和主体进行组合，得到如图8- 24所示的效果。
图 8- 24 将分割后的曲面显示出来，将其他部分隐藏，结合背景图，在顶视图中画出 用来分割的曲线，如图8- 25所示。
图8・25
用得到的曲线对曲面进行切割，得到如图8- 26所示的分割效果。
Top H
图8・26
将其他部分的曲面显示出来，利用抽离结构线工具（澎），在如图8- 27 所示的位置提取线条。
Perspective
图 8- 27
同样做其他三条线的抽离结构线操作，得到如图8- 28所示的效果。
将表面切 工具。
，，,用绿色图X ,命名为
，点击"。所示的在曲图 8- 30
Perspective 卜
图 8-31同样的方法将在这个曲面上绘制如图8- 32所示的三条曲线。
Perspective 卜
图8・32
将表面的小面显示出来，做如图8- 33所示的双轨放样。
Perspective
图8・33将得出的面用分离工具进行如图8- 34所示的分割。
Perspective 卜
图8・34
另一个面也做同样的分割，然后对分割出做如图8- 35所示的混接。
Perspective
图8・35
用同样的方法做其他部分的融合，如图8- 36所示。
"物林出来’把向内挤y侍到如图r所示的
边'如图酢38所…示出来f
图 8- 39
图8-3
臀线条放置到“主体”图层中，显示背景图，然后锁定下面的内容，如图8- 4所示。
图8-4
按照下面的形状对线条进行调整（用旋转工具和点编辑工具），如图8- 5 所示。
图8・5
画出如图所示的下面曲线，如图8- 6所示。
图8-6
将背景图隐藏，然后对这三条线进行相互剪切，得到如图8-7所示的效果。
图8・7
这三条线不在一个平面上，所以需要进行调整，点击如图8- 8所示的“设 定XYZ坐标工具” o
入3唔吟0舔Q 富。B躇宏 携眠座标»图8・8
然后在点费辑模式(F10)下，将所有点选中，回车后在坐标中选择“设置Z”, 如图8- 9所示。
X Y Z 置置置 设设设
。以世界座标对弁(W) 以工作平面座标对弁(C)
确定
确定
取消
图8・9
进行对齐操作，得到如图8- 10所示的效果。
图 8- 10 然后对如图8- 11所示的一个角做倒角。
图 8- 11将下面部分解锁，然后上面的线条利用进行投影，如图8- 12所示。
图8・12
另外一边的投影暂时可以不管，然后在前视图上根据散热孔上的高度画出如 图8- 13所示的一条直线，用来做投影，构造另一边。
图8・13
将背景图隐藏，让你利用这条直线继续投影，如图8- 14所示。
图8・14
将两次投影的曲线选中，其他部分隐藏，如图8- 15所示。
Perspective
图 8-16为了处理另外两个倒角，在顶视图中画出两条直线，如图8- 17所示。
图8・17
做修剪后利用混接工具（
）进行混接，得到如图8- 18所示的效果。
显示下面用来做分割的部分，用组合的线条进行分离，得到如图8-20所示 的效果。
图8・20
将分离出来的内部隐藏，利用复制边缘工具（令），将如图8- 21所示的 边缘复制出来。
图 8-21将得到的面向内进行移动，注意相对位置，如图8- 22所示。
