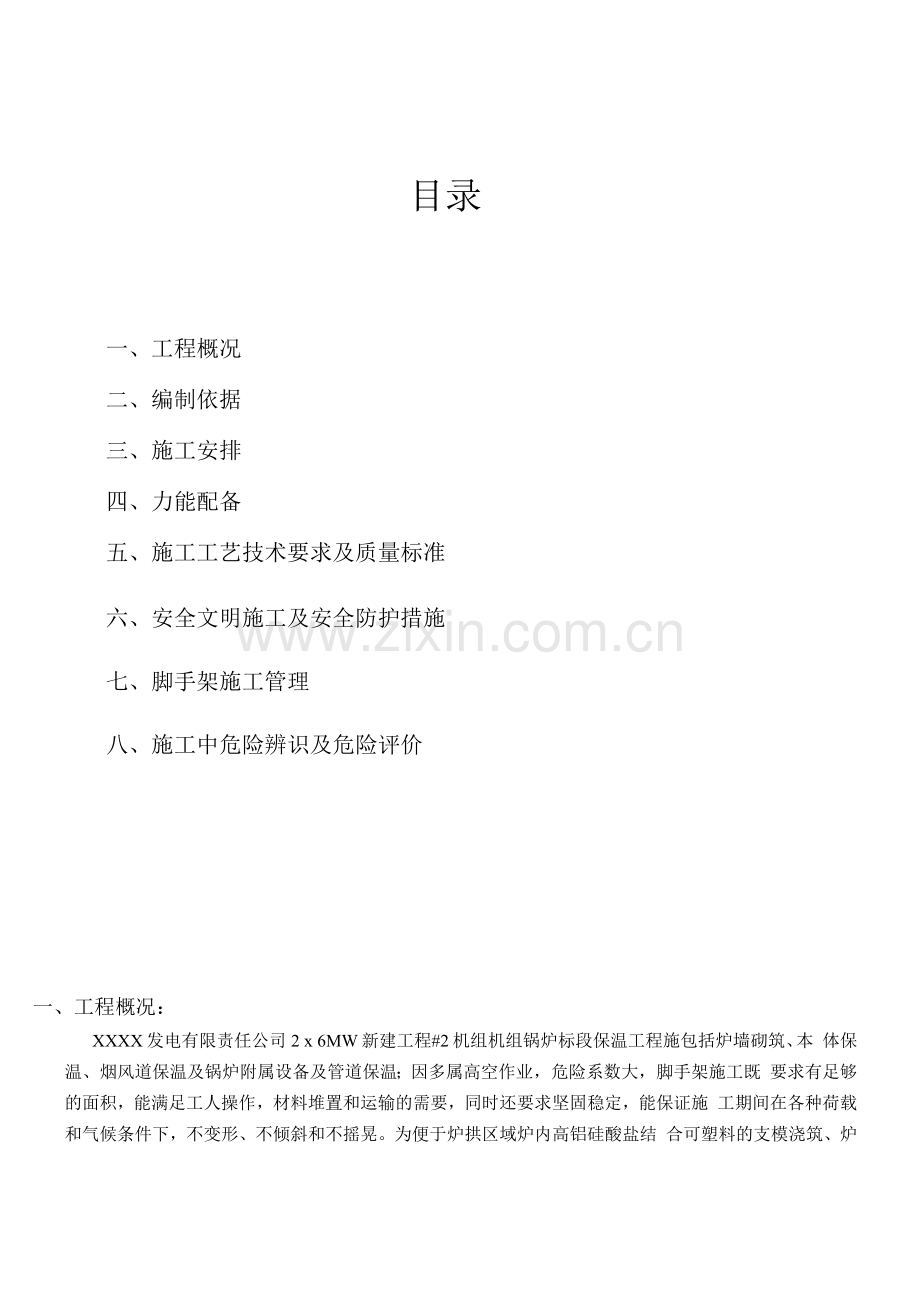

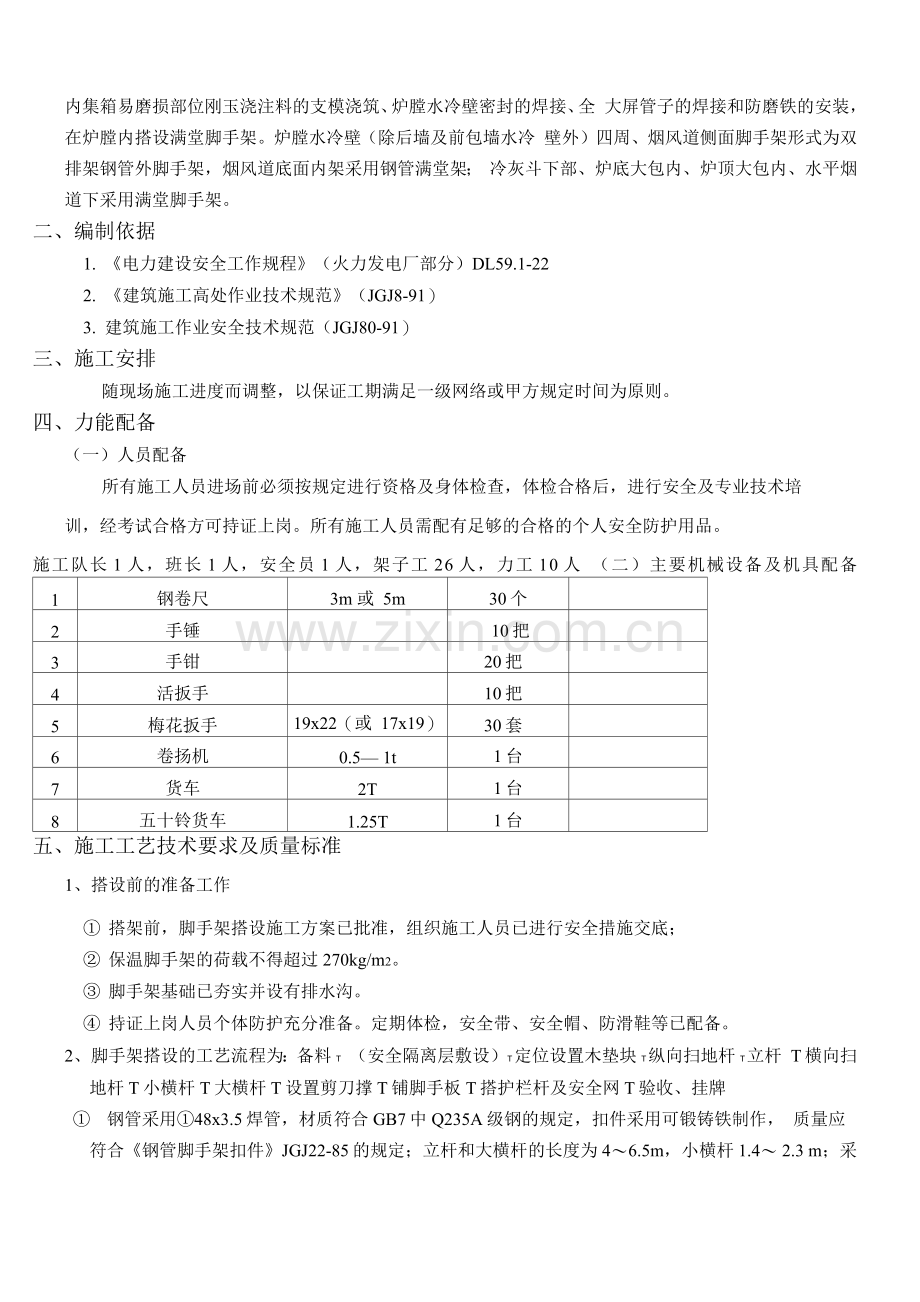

目录一、工程概况二、编制依据三、施工安排四、力能配备五、施工工艺技术要求及质量标准六、安全文明施工及安全防护措施七、脚手架施工管理八、施工中危险辨识及危险评价一、工程概况：XXXX发电有限责任公司2 x 6MW新建工程#2机组机组锅炉标段保温工程施包括炉墙砌筑、本 体保温、烟风道保温及锅炉附属设备及管道保温；因多属高空作业，危险系数大，脚手架施工既 要求有足够的面积，能满足工人操作，材料堆置和运输的需要，同时还要求坚固稳定，能保证施 工期间在各种荷载和气候条件下，不变形、不倾斜和不摇晃。为便于炉拱区域炉内高铝硅酸盐结 合可塑料的支模浇筑、炉内集箱易磨损部位刚玉浇注料的支模浇筑、炉膛水冷壁密封的焊接、全 大屏管子的焊接和防磨铁的安装，在炉膛内搭设满堂脚手架。炉膛水冷壁（除后墙及前包墙水冷 壁外）四周、烟风道侧面脚手架形式为双排架钢管外脚手架，烟风道底面内架采用钢管满堂架； 冷灰斗下部、炉底大包内、炉顶大包内、水平烟道下采用满堂脚手架。二、编制依据1. 电力建设安全工作规程（火力发电厂部分）DL59.1-222. 建筑施工高处作业技术规范（JGJ8-91）3. 建筑施工作业安全技术规范（JGJ80-91）三、施工安排随现场施工进度而调整，以保证工期满足一级网络或甲方规定时间为原则。四、力能配备（一）人员配备所有施工人员进场前必须按规定进行资格及身体检查，体检合格后，进行安全及专业技术培训，经考试合格方可持证上岗。所有施工人员需配有足够的合格的个人安全防护用品。施工队长1人，班长1人，安全员1人，架子工26人，力工10人 （二）主要机械设备及机具配备1钢卷尺3m 或 5m30个2手锤10把3手钳20把4活扳手10把5梅花扳手19x22（或 17x19）30套6卷扬机0.5 1t1台7货车2T1台8五十铃货车1.25T1台五、施工工艺技术要求及质量标准1、搭设前的准备工作 搭架前，脚手架搭设施工方案已批准，组织施工人员已进行安全措施交底； 保温脚手架的荷载不得超过270kg/m2。 脚手架基础已夯实并设有排水沟。 持证上岗人员个体防护充分准备。定期体检，安全带、安全帽、防滑鞋等已配备。2、脚手架搭设的工艺流程为：备料t （安全隔离层敷设）t定位设置木垫块t纵向扫地杆t立杆 T横向扫地杆T小横杆T大横杆T设置剪刀撑T铺脚手板T搭护栏杆及安全网T验收、挂牌 钢管采用48x3.5焊管，材质符合GB7中Q235A级钢的规定，扣件采用可锻铸铁制作， 质量应符合钢管脚手架扣件JGJ22-85的规定；立杆和大横杆的长度为46.5m，小横杆1.4 2.3 m；采用的直角扣件、回转扣件和对接扣件夹紧时钢管开处最小间隙不小于5mm 。脚 手板、安全网检查合格，数量足够。准备足够的架管、扣件、跳板，并运至就地； 搭设立管：a. 立杆间距 20b. 每根立杆通过垫块（5cm厚木垫块）支承在坚实的地面上，垫板大小至少为2mm*2mmc. 底层立杆必须采用不同长度的钢管，立杆连接采用对接扣件连接，接头必须交叉布置，接头 高度错开，高差必须 5mm。d. 搭设双排架钢管脚手架时先立里排立杆，后立外排立杆：每排立杆先立两头的，再立中间的 一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆 接长时，先立外排，后立内排。e. 在距基面1502 mm处设置纵向扫地杆，连接立杆下端，防止立柱底端在纵向发生位移； 在纵向扫地杆上设置横向扫地杆，连接立杆下端，防止立杆底端在横向发生位移。炉膛内纵 横扫地杆设在冷灰斗水冷壁斜面上。 搭设纵横向水平杆：a. 钢管长度不宜小于3跨。大横杆间距 12 ，小横杆间距 15 ;水平杆应抵死在水冷 壁上以免脚手架晃动。b. 接头应用对接扣件，相邻二根接头位置必须错开，距离应 5mm。c. 所有纵横向水平杆与立杆相交处，必须用直角扣件固定。d. 靠近立杆的小横杆应紧固于立杆上，小横杆与立杆的联接处，小横杆伸出10cm以上。在布 置小横杆时，沿高度方向在立杆两侧交替布置，沿纵向两横排立杆之间相向布置。 搭设剪刀撑：a. 脚手架的两端、转角处以及每隔6根7根立杆，由扫地杆标高处循环连续设置剪刀撑到顶， 剪刀撑与纵横向水平管的夹角成45 - 60度角；支杆埋入地下的深度不得小于30 ,以保障 脚手架牢固可靠。架子高度在7m以上或无法设支杆时，竖向每隔4m、横向每隔7m必须 与建筑物连接牢固。b. 剪刀撑设置宽度6 - 6.5m，每副剪刀撑跨越立杆的根数不应少于4根。c. 剪刀撑用旋转扣件固定在立杆上，其高点与主节点距离不应大于150mm ,杆件接头采用搭 接，搭接长不小于10mm，设二个旋转扣件，杆端应超过扣件不小于1mm。 搭设过程中每个扣件上螺栓拧紧力矩必须达到4560N.m。在脚手架的顶部和转角处，连墙杆应加密设置，增加30%。连墙杆的作用是提高立杆的纵向刚度，防止脚手架内、外倾斜，增 强架体的整体稳定，并可靠地传递风荷载。拉接应牢固、稳定、上下错位。 斜道板、跳板的坡度不得大于1： 3,宽度不得小于1.5m;斜道板、跳板钉上防滑条，防滑条间距不得大于30 ;脚手架的外侧、斜道、平台设立上下两道栏杆（上道栏杆高1.05米及下 道栏杆高0.5m ）及栏杆柱组成的防护栏杆和防护网 脚手板敷设a. 脚手架跳板应使用5cm厚的杉木或松木板。长度以不超过6m为宜，宽度以2030cm为宜b. 脚手架应铺设平稳、绑牢，不平处用木块垫平并钉牢，但不得用砖垫。c. 跳板的搭接长度不得小于20cm，对头搭接处应设双排小横杆，小横杆间距不得大于2 跳板的两端约8cm处必须用#10以上铅丝绕扎2 3圈，捆绑牢固。d. 脚手架必须满铺跳板，不应有空隙和探头板。在架子转弯处，脚手板交错搭接。 脚手架搭设完后，严格执行脚手架搭设、验收、挂牌制度，经验收挂牌后方可使用。3、炉膛内满堂架施工注意事项:1）脚手架搭设应在冷灰斗水冷壁的密封焊基本完成后才能进行施工；在冷灰斗水冷壁弯头 以上1米处开始往上搭设两层满铺跳板的施工脚手架作为安全隔离层，脚手架层高1.5 米。从隔离层开始往上方至全大屏搭设满膛脚手架。2）装设足够数量220V临时固定照明，电源线用绝缘可靠的材料并从看火孔引入炉内，并准 备足够数量的36V行灯从人孔拉入工作位置；3）从上隔离层开始沿水冷壁应同步搭设斜立行走通道，坡度不得大于1： 3,宽度不得小于 1.5m；斜立行走通道满铺跳板，两边设立防护栏杆并及满铺防护网；斜道的受力杆应单 独设置。斜道横距同斜道宽，纵距1.5m，斜梁搭在小横杆上，间距40cmo高处作业的 脚手架平台、走道、斜道设立上下两道栏杆（上道栏杆高1.05米及下道栏杆高0.5m ）及 栏杆柱组成的防护栏杆和防护网斜道板、跳板钉上防滑条，防滑条间距不得大于304）浇注施工处及水冷壁密封焊处均搭设操作平台及水平通道，铺设足够跳板；转弯平台面 积不小于3m 2。5）水冷壁处脚手架钢管与水冷壁接触处必须用6=8mm的胶皮或其它软质材料隔离，以防 止损伤水冷壁管。6）炉膛内满膛脚手架搭设示意图（见下图）搭架至顶棚管处底部联箱4、脚手架拆除 脚手架拆除前由工地主任召集有关人员对工程进行全面检查，确认已不需要脚手架时，方 可进行拆除。 拆除外脚手架前应进行安全技术交底。拆除脚手架应经施工现场负责人签字同意并作专门技 术安全交底后才能进行。 拆架操作处四周应设有围栏和警戒标志，并派专人看管，严禁一切非操作者进入。 拆除脚手架前，应将脚手架上的遗留材料、杂物等清除干净。拆除顺序与搭设时相反，按自 上而下，先搭后拆，后搭先拆的顺序进行。一般的拆除顺序为安全网一栏杆一脚手板一剪刀 撑-纵杆-大横杆-小横杆-立杆。严禁上下同时作业或将脚手架推倒。 严禁分立面拆架或在上下两步同时进行拆架。做到一步一清，一杆一清。剪刀撑应先拆除 中间后再拆两端扣件。拆立杆时应先稳定立杆再拆除最后两个扣件。所有斜道、连墙杆等 必须随脚手架拆除同步下降。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或 两杆连着送到地面；严禁高空抛掷。 所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。 拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。拆下的杆件与零配件及时运至地面， 随时整理、检查，按品种、分规格堆放整齐，妥善保管。拆除脚手架时，要加强对成品的 保护，防止损坏周围已安装好的设备。 拆除架子在使用电焊气割时，派专职人员做好防火工作，配备料4,防止火星和切割物溅落。 拆除脚手架下班时，应仔细检查是否留下隐患部位，确认安全后方可离开。5、质量要求 立杆的垂直允许偏差不大于架高1/2，同时全高垂直偏差不大于1mm。相邻两根立杆（三 个方位）的接头上下应错开50cm以上，尽量不在同一步距内。要求立杆首根，有长有短，错开搭设。 大横杆同一排水平偏差不大于该片脚手架的总长度的1/3，且不大于5cm。大横杆应布置在 立杆的里侧，且各接头中心距立杆的距离应小于1/3跨度。 同一步内外两根大横杆的接头，应相互错开，不宜在同一跨间内；同一跨间内的上下两根大 横杆的接头要错开50cm以上。 用于连接大横杆的对接扣件，开应朝架子内侧，不应朝上。螺栓要朝上，以防雨水进入钢 管内；直角扣件开不得朝下，确保安全（如直角扣件开朝下螺丝一断钢管滑脱掉下来）。 内外立管连接必须用对接扣件，不得采用搭接。 剪刀撑的搭设是将一根斜杆连接在立杆上，另一根斜杆连接在小横杆上，用扣件扣牢，可避 免将钢管扭弯。斜杆两端扣件与立杆节点的距离不大于2mm，中间12个扣接点。剪刀 撑钢管的接长用搭接方法，搭接长度不小于40cm，采用两只回转扣件锁紧。 连墙杆应与脚手架成垂直，并尽量拉撑在立杆与大横杆的交接处。 脚手架各杆件相交伸出的端头，均应大于10cm，以防杆件滑脱。 底座沉降 10mm ;步距偏差士 20mm，纵距偏差士 50mm，横距偏差士 20mm。六、安全文明施工及安全防护措施a执行“安全第一、预防为主”的方针，切实抓好施工建设安全健康与环境管理工作，必须在 现场设置安全员负责施工过程中的安全措施制定，安全教育，安全检查，安全管理等工作， 实现伤亡事故零目标。b搭架前，组织施工人员进行施工方案及安全措施交底；认真执行班前站班会，做到“三交” （交任务、交技术、交安全）“三查”（查衣着、查隐患、查精神面貌）反“三违”（违章作 业、违章指挥、违反劳动纪律），及时制止、纠正操作中的习惯性违章行为。认真组织每周 一次的安全日活动，及时总结与布置班组安全工作，并做好安全活动记录。c进入施工现场，所有人员必须正确佩带和使用安全“三宝”；d不符合要求的架管及跳板不准运入现场使用，严禁使用弯曲、压扁、有裂纹或严重腐蚀的钢 管；严禁使用变形、滑丝、脆裂的扣件；严禁使用腐朽、扭曲、破裂、有大横透节或多节疤 的木板；不得用铁丝或绳子绑扎接头。e搭设和拆除过程中施工过程中操作人员必须由专人指挥统一管理，拆除人员不得擅自离岗。f搭设或拆除脚手架时，必须划出安全区，设警戒标志，并应有专人负责，阻止闲人靠近工作 区域。g高空作业时工具必须栓保险绳。工具应放在工具袋内，严防高空落物。传递物品时严禁抛掷； 登高要穿防滑鞋，袖及裤要扎紧。h搭拆脚手架必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其他不 适于高空作业者，一律不得上脚手架操作。非专业人员严禁施工。搭拆脚手架时作业人员应 挂好安全带，递杆、撑杆作业人员密切配合。i遇有恶劣天气或当风力在六级以上时，不得进行高空脚手架的搭拆工作。j架管搭设及拆除位置下方不允许站人；架管搭设时，立杆、大横杆的接头应错开，搭接长度 不少于50厘米；承插式的管接头插接长度大于8 ；水平承插式接头有穿销并用扣件连接， 不得用铁丝或绳子绑扎。k在架子上翻脚手板时，应由两人从里向外按顺序进行，工作时必须挂好安全带，下方应设安 全网。l脚手架必须验收后才能使用。使用中应经常检查脚手架杆件变形，扣件松动等情况，发现情 况及时解决，不允许冒险作业。m保温搭设的脚手架的载荷不得大于270kg/m2,脚手架的每层高度要不大于1.5m。不准在脚手 架上堆放施工多余的材料，以确保脚手架畅通及安全。n施工人员在行走时，必须在通道内行走，不得翻越攀爬栏杆和脚手架管子，不得在管道上或其它非行走通道上行走。o在人员主要通过区域，设置安全通道，上部用竹跳板覆盖两层再用安全网覆盖。在安全通道 和外架临边处和显眼的位置悬挂安全警示牌和安全警示灯等。p施工中产生的垃圾、废料应及时清运到指定地点，集中处理防止对环境造成污染破坏。施工 完工后，应及时修正恢复在建设过程中受到破坏的生态环境，施工作业应做到工完，料尽， 场地清。七、脚手架施工管理 在搭设过程中应由工地主任组织有关人员及时检查，按有关规定报请项目安全科组织人员 （施工员、安全员、架子工班长等）进行检查、验收和签证。并挂验收合格牌。 在工程施工过程中，应派有经验的架子工负责对脚手架进行检查与保修工作；扣件松动及时 拧紧；特别在大风雨后，工地主任要及时组织有关人员对架子进行全面检查。 脚手架应由工地安全员定期检查（如立杆垂直度，沉降观测等）。发现问题及时采取措施予 以解决。 脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经有关人员同意后由架子工 操作。八、施工中危险辨识及危险评价见附表）附表OSH危害辩识与危险评价控制计划清单填表日期：XXXX年XX月XX日危险因素可能导致的事故判别依据(I-V)作业条件危险性评价危险级别现有控制措施LECD开工前未进行安全技术交底，施工条件、环境等不熟其他伤害V637126三级管理架子搭拆时无监护人，或监护人责任心不强其他伤害V637126三级管理脚手架未经验收、挂牌即投入使用或未设置爬梯高处坠落V667126三级监督、检查移动式梯子搁置不稳固，使用不正确高处坠落V66136二级监督、检查施工现场未设安全栏杆物体打击V367126三级监督、检查架子工未进行操作技能培训取证和理论学习高处坠落I66136二级监督、管理架子工未进行身体检查从事登高作业高处坠落I667252四级监督、处罚传递扳手、扣件时抛掷物体打击、其III163180四级监督、处罚作业活动脚手架搭设及拆除8它伤害0违反架子搭拆施工顺序施工高处坠落、其它伤害V36118一级监督、检查操作层下方未设置隔离层或铺设安全网其它伤害V321590三级监督、处罚脚手架上下通道设置不规范未垂直封闭，未设防滑条，跳板铺设不够高空坠落I661160五级现场检查大风前未对脚手架进行加固措施坍塌I64886五级加强教育、提醒木跳板固定不牢或未绑扎、跳板有断缝高空坠落I66360五级加固、更换操作层四周安全设施搭设不符合规范要求高空坠落I963120五级检查、监督整改杆件、扣件有磨损损伤现象高空坠落I6611五级现场检查高处作业扣件、螺栓、工具未放在牢固稳妥的地方物体打击V66136二级监督、检查高空作业未敷设双跳板、跳板未捆绑牢固高处坠落V36118一级监督、检查高处作业垂直攀登未设置安全自锁器、速差自控器。高处坠落V321590三级监督、处罚高处作业不系安全带或不正确使用安全带、穿防滑鞋高处坠落I321590四级监督、处罚高空作业未设置上、下爬梯及操作平台高处坠落V36118一级监督、检查高处作业不系安全带或不正确使用安全带高处坠落I321590四级监督、处罚高 空 作 业9小型施工工具不带工具包、高空时工具未系保险绳物体打击V63354二级监督、检查起吊作业起吊管子等没有防磨、防滑措施，起吊扣件未用工具箱起重伤害V33763二级监督、处罚起重区域有无关人员停留或通过其它伤害V161590三级巡查钢丝绳绳具（包括吊装卡具）磨损起重伤害I63354一级加强检查10
