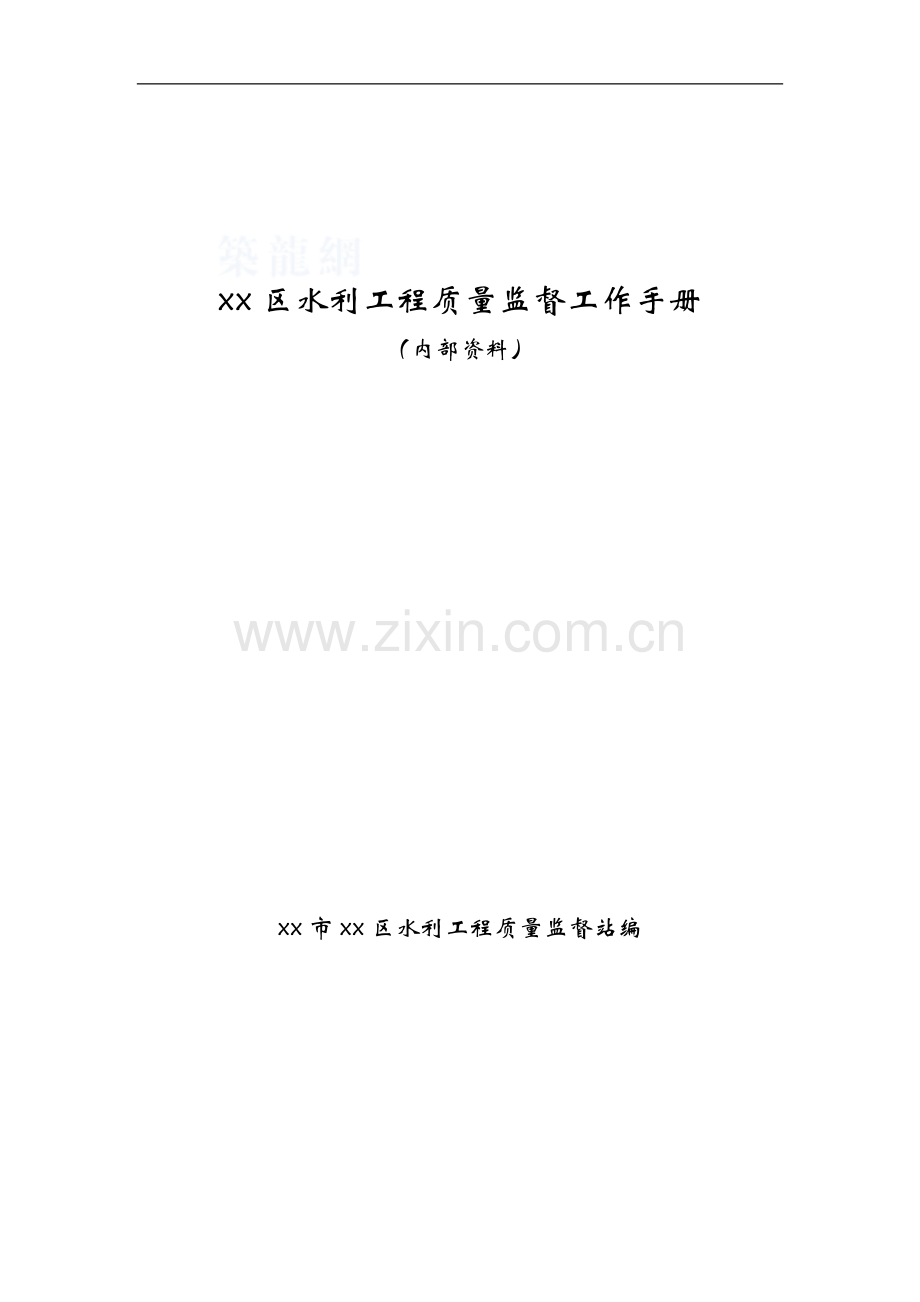

xx区水利工程质量监督工作手册
（内部资料）

xx市xx区水利工程质量监督站编

66

目 录

第一章 水利工程质量监督的程序 3
一、水利工程质量监督工作流程图 3
二、办理水利工程质量监督注册登记应提交的文件和资料 4
三、监督注册回执 5
四、水利工程专用材料/构配件监督登记 8
第二章 工程项目划分 10
一、项目划分程序 10
二、项目划分原则 10
三、河道工程项目划分原则 10
四、水闸工程项目划分原则 13
五、隧洞工程项目划分原则 15
六、碾压式土石坝和浆砌石坝工程项目划分原则 16
七、堤防工程项目划分原则 18
八、引水管道工程项目划分原则 20
九、金属结构及启闭机安装工程项目划分原则 21
第三章 工程质量评定 24
一、合格标准 24
二、优良标准 25
三、xx市水工建筑物外观质量评定标准 26
第四章 水利工程施工主要项目质量控制要点 34
一、土石方工程 34
（一）土方开挖控制要点 34
（二）石方开挖控制要点 34
（三）土方填筑控制要点 35
（四）质量通病 36
二、砌石工程 37
（一）浆砌石施工质量控制要点 37
（二）干砌石施工质量控制要点 38
三、混凝土工程 38
（一）模板工程 38
（二）钢筋工程 41
（三）止水伸缩缝 44
（四）混凝土工程 44
四、混凝土防渗墙灌浆工程与土工合成材料施工质量控制要点 52
（一）混凝土防渗墙施工质量控制要点 52
（二）灌浆工程施工质量控制要点 53
（三）土工合成材料 54
五、堤防工程、水闸工程、泵站工程等单项工程质量控制要点 54
（一）堤防工程质量控制要点 54
（二）水闸工程质量控制要点 55
（三）泵站施工质量控制要点 55
六、管道工程施工质量控制要点 56
（一）沟槽开挖质量控制要点 56
（二）沟槽回填质量控制要点 56
（三）预制管安装质量控制要点 57
（四）钢管安装 57
（五）PCCP管道安装 58
（六）水压试验 59
第五章 质量监督工作文件资料归档 61
一、归档内容 61
二、归档资料通知 63
参考规范汇总 66

第一章 水利工程质量监督的程序
一、水利工程质量监督工作流程图

办理水利工程质量监督注册登记手续
下达工程质量监督任务
编制监督实施方案
填写《工程质量监督通知书》
建设初期阶段质量监督
建设实施阶段质量监督
监督资料归档
一、项目法人（建设单位）办理监督注册登记手续应提交的文件和资料
二、办理监督注册手续
三、填写注册登记台帐

工程建设项目开工初期，监督员应对勘察设计单位、监理单位、施工单位的资质等级和业务范围进行复核；对建设单位的质量管理体系、监理单位的质量控制体系、施工单位的质量保证体系和设计单位的现场服务体系等实施监督检查，对检查中发现的问题，以“体系检查结果通知书”的形式通知各有关单位，并对工程项目划
分进行确认。
在工程建设的实施阶段，对工程项目的单位工程、分部工程、单元工程的划分执行情况进行监督检查；监督检查工程建设标准强制性条文、技术规程、规范和质量标准的执行情况；检查施工单位、监理单位、建设单位对工程质量检验和质量评定情况；参与受监工程关键部位的验收和质量评定；对分部工程施工质量等级进行核备（大型枢纽工程主要建筑物分部工程质量等级进行核定），对单位工程、工程项目质量等级进行核定；根据工程建设需要，抽查有关单位的产品生产许可证、检测手段和构件质量；参与受监工程质量事故的调查、分析、处理。在工程建设的实施阶段，监督员应采取不定期抽查和重点检查相结合的形式实施监督检查。
工程验收阶段质量监督
1、由站长指定项目主监人，下达质量监督任务
2、主监人填写《工程质量监督通知书》，并编制监督实施方案
3、监督实施方案的主要内容：
编写监督实施方案的目的、依据和适用范围；监督范围、期限、工作方式及组织形式；监督工作要求

1、分部工程验收的质量监督工作
2、单位工程验收的质量监督工作：单位工程验收分单位工程投入使用验收和单位工程验收
3、阶段工程验收的质量监督工作
4、竣工验收质量监督工作：分为竣工技术预验收和竣工验收

2、单位工程验收的质量监督：单位工程验收分单位工程投入使用验收和单位工程完工验收
3、阶段工程验收的质量监督
4、工程项目验收质量监督：分初步验收和竣工验收

1、归档内容：质量监督注册登记资料，质量监督过程中所产生的所有记录、通知、会议纪要，施工质量评定资料，验收文件和资料，监督文件、工程照片等
2、归档要求：根据《水利基本建设项目（工程）档案管理规定》的要求进行归档

二、办理水利工程质量监督注册登记应提交的文件和资料
（一）工程建设项目审批文件。
（二）工程建设项目初步设计说明书、工程主要设计图纸及审批文件。
（三）勘察设计单位、监理单位、施工单位的营业执照副本、资质等级证书。
（四）项目法人（建设单位）与设计、监理和施工企业签订的设计合同、监理合同和施工合同副本，中标单位投标文件。
（五）建设、监理、施工和设计单位的工程质量管理人员情况等资料。
（六）填写“工程质量监督注册登记表”，并加盖建设单位公章。

三、监督注册回执
xx市xx区水利工程质量监督站
办理水利工程质量监督注册登记回执

（建设单位）
依据《xx市水利工程质量监督工作规定》中办理水利工程质量监督注册登记的要求，经审核你单位所提交的文件和资料存在以下问题，请按《水利工程质量监督注册登记审核表》要求完善后尽快办理注册登记手续。

附件：水利工程质量监督注册登记审核表

xx市xx区水利工程质量监督站
年 月 日

xx市xx区水利工程质量监督站
水利工程监理质量监督注册登记审核表
表1
序号
提交文件和资料名称
审核情况
备注
一
工程建设项目审批文件

1
市、区发改委及行政主管部门审批文件（立项、规划、开工等）
□未提供□提供不全

二
初步设计说明书等文件

2
初步设计说明书
□未提供

3
主要设计图纸
□未提供

4
图纸的审批文件
□未提供

三
参建单位资质等级等文件

5
勘察单位资质等级、营业执照副本
□未提供□失效□未盖红章
□等级不符合建设要求□未年检

6
设计单位资质等级、营业执照副本
□未提供□失效□未盖红章
□等级不符合建设要求□未年检

7
监理单位资质等级、营业执照副本
□未提供□失效□未盖红章
□等级不符合建设要求□未年检

8
施工单位资质等级、营业执照副本
□未提供□失效□未盖红章
□等级不符合建设要求□未年检

四
合同副本及中标单位投标文件

9
勘察合同副本
□未提供□内容不全
□未盖红章

10
设计合同副本
□未提供□内容不全
□未盖红章

11
监理合同副本
□未提供□内容不全
□未盖红章

12
施工合同副本
□未提供□内容不全
□未盖红章

13
勘察单位投标文件
□未提供□内容不全

14
设计单位投标文件
□未提供□内容不全

15
监理单位投标文件
□未提供□内容不全

16
施工单位投标文件
□未提供□内容不全

五
质量管理人员资料

xx市xx区水利工程质量监督站
水利工程质量监督注册登记审核表
表2
序号
提交文件和资料名称
审核情况
备注
17
建设单位项目管理人员资料
□未提供岗位或职称证书
□未盖红章

18
设计单位项目管理人员资料
□未提供岗位或职称证书
□未盖红章

19
监理单位项目管理人员资料
□未提供岗位证书
□未盖红章

20
施工单位项目管理人员资料
□未提供岗位证书
□未盖红章

六
质量监督注册登记表

21
建设单位填写质量监督注册登记表
□ 未填写□内容不符合要求
□ 未盖红章

七
其他问题

四、水利工程专用材料/构配件监督登记
在开工前，将涉及水利工程质量、安全、环保的水利工程专用材料、构配件进行监督登记，上报质监站，质监站审核并登记后方能使用。
（一）商品混凝土
（二）混凝土外加剂
（三）土工合成材料
（四）混凝土制品（大方砖、六角砖等）
（五）钢筋混凝土预制构件
（六）输水管道（钢管、混凝土管、玻璃钢管、PVC管等）
（七）橡胶制品（止水、支座等）
（八）橡胶坝坝袋
（九）聚苯板保温材料
（十）闸阀管件
（十一）防腐涂料
（十二）金属喷涂材料
（十三）其他特殊专用材料、制品

xx市xx区水利工程质量监督站
水利工程专用材料/构配件监督登记表
（ ）年（ ）号
工程名称

登记单位

材料/构配件名称

生产厂家名称

企业资质

在xx市水利工程建设中使用情况

相关部门备案、推荐资料

生产许可证

执行标准

主要技术指标

产品鉴定证书及检测报告

规格、型号

代理商证明材料

其 它

审核意见：

□同意监督登记 □补报资料 □重新编报

监督工程师（签字）： 日期：
注：本表由建设、施工单位填报，一式三份，经质监站登记后，质监站、建设单位、施工单位各存一份。

第二章 工程项目划分
一、项目划分程序
1、由项目法人组织监理、设计及施工等单位进行工程项目划分，并确定主要单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程。
2、项目法人在主体工程开工前，将项目划分表及说明以《关于××工程项目划分的函》的形式，报工程质量监督机构确认，
3、质监机构收到项目法人报送的工程项目划分文件后，根据SL176-2007《水利水电工程施工质量检验与评定规程》、SL239-1999《堤防工程施工质量评定及验收规程》中“工程项目划分”、“工程项目划分表”及《xx市水利工程施工质量评定标准》的规定，结合该工程的实际情况，对所报送的工程项目划分文件进行审核确认，以《关于“关于××工程项目划分的函”的确认函》的形式通知项目法人，项目法人依据“项目划分确认”发文执行。
4、工程项目划分确定后，监督机构工程主监人依据批准的项目划分文件，会同建设、监理、施工单位确定工程的单元工程质量评定表格，明确表格填写要求。
二、项目划分原则
1、水利工程项目划分为：单位工程、分部工程、单元(工序)工程。
2、同一个单位工程中，同类型的分部工程的工程量不宜相差太大；不同类型的各个分部工程投资不宜相差太大。
3、每个单位工程的分部工程数目，不宜少于5个。
三、河道工程项目划分原则

1、单位工程划分原则：河道工程以建设期、段划分，同一建设期、段的工程为一个单位工程；大型建筑物以每座独立的建筑物为一个单位工程。
2、分部工程划分原则：河道工程依据设计及施工部属划分分部工程。
3、单元工程划分原则：
（1）软基和岸坡开挖：按施工检查验收区、段划分，每一区段为一个单元工程。
（2）岩石边坡开挖：按设计或施工检查验收的区、段划分，每一区、段为一个单元工程。
（3）岩石地基开挖：按相应混凝土浇筑仓块划分，每一块为一个单元工程。两岸边坡地基开挖也可按施工检查验收区划分，每一验收区为一个单元工程。
（4）岩石洞室开挖：混凝土衬砌部位按设计分缝确定的块划分，锚喷支护部位按一次锚喷区划分；不衬砌部位，可按施工检查验收区划分。中国工程监理人才网
（5）机械疏浚：按设计、施工控制质量要求的段划分，每一疏浚河段为一个单元工程。
（6）土方回填：按施工检查验收区、段划分，一般按50～100延米为一个单元工程。
（7）土工膜铺设：按铺设区、段划分，每一个单元工程不得大于500m2。
（8）浆、干砌石护坡、护底，预制混凝土板护坡、护底：按河道
变形缝或结构缝划分，一般按每50～100延米划分为一个单元工程。
（9）笼体护砌：一般按每50～100延米划分为一个单元工程。
（10）模袋混凝土护坡、护底：按河道变形缝或结构缝划分，一般按不大于50延米划分为一个单元工程。
（11）联锁板、生态砖安装，预制固坡砖护坡：一般按每50～100延米划分为一个单元工程。
（12）浆砌石墙（墩），砌砖（挡土墙）：按设计部位划分，一般按不大于50延米划分为一个单元工程。
（13）现浇混凝土工程：按混凝土浇筑仓段划分，每一仓段为一个单元工程，排架柱梁系按一次检查验收的范围，若干个柱梁为一个单元工程。该单元包括基础面或混凝土施工缝处理，模板，钢筋，止水、伸缩缝和排水管安装及混凝土浇筑五个工序。
（14）预制构件制作、安装工程：按检查质量评定的根、套、组划分，每一根、套、组为一个单元工程。
（15）排水台阶步道：按每座台阶步道划分为一个单元工程。
（16）栏杆：按设计部位划分，一般按每50～100延米划分为一个单元工程。
（17）人行步道：按设计部位划分，一般按每50～100延米划分为一个单元工程。
（18）帽石：按设计部位划分，一般按每50～100延米划分为一个单元工程。

（19）防护网：按设计部位划分，一般按每50～100延米划分为
一个单元工程。
（20）中型渠道建筑物按设计的组成部分，以每一主要组成部分为一个单元工程（如分水闸）。
（21）小型建筑物以一座建筑物为一个单元工程。（如出水口）
四、水闸工程项目划分原则
1、单位工程划分原则：每一座独立的建筑物为一个单位工程。
2、分部工程划分原则：依据工程部位将单位工程划分为若干个分部工程，一般分为（1）上游联接段；（2）闸室段；（3）消能防冲段；（4）下游联接段；（5）交通桥；（6）金属结构及启闭机安装（或坝袋安装）；（7）地基防渗及排水；（8）基础处理；（9）管理房屋。
3、单元工程划分原则：
（1）软基及岸坡开挖：按施工检查验收区、段划分，每一检查验收区、段为一个单元工程。
（2）土方回填：按施工检查验收区、段划分，每一检查验收区、段为一个单元工程。
（3）浆、干砌石护坡、护底，预制混凝土板护坡、护底：按变形缝或结构缝划分为一个单元工程。
（4）排水台阶步道：按每座台阶步道划分为一个单元工程。
（5）栏杆、人行步道、帽石：按设计部位划分为一个单元工程。
（6）浆砌石墙（墩），砌砖（挡土墙）：按设计部位划分为一个单元工程。
（7）笼体护砌：以每一闸孔为一个单元工程。
（8）现浇混凝土工程：按混凝土浇筑仓段划分，每一仓段为一个
单元工程，排架柱梁系按一次检查验收的范围，若干个柱梁为一个单元工程。该单元包括基础面或混凝土施工缝处理，模板，钢筋，止水、伸缩缝和排水管安装及混凝土浇筑五个工序。
（9）预制构件制作、安装工程：按检查质量评定的根、套、组划分，每一根、套、组为一个单元工程。
（10）金属结构及启闭机安装工程按照本评定标准执行。
（11）橡胶坝袋安装工程：以每闸孔为一个单元工程。
（12）管理房屋工程作为一个分部工程时，单元工程划分为：地基基础工程，主体结构工程，装饰装修工程，屋面工程，建筑给水、排水与采暖工程，电气安装工程，通风与空调工程，电梯安装工程。
（13）地基防渗及排水
①防渗墙工程：以每一槽孔为一个单元工程。
②帷幕灌浆工程：以相邻10～20孔为一个单元工程。
③固结灌浆工程：按混凝土浇筑块、段划分，每一块、段的固结灌浆为一个单元工程。
④基础排水工程：按施工质量考核要求划分，以每一排水区为一个单元工程。
（14）交通道路工程：按设计或施工确定的段、块划分。每一段、块为一个单元工程。混凝土路面包括路基、基层、面层、附属构筑物等工序。
（15）地基处理工程
①振冲地基加固工程：每一独立建筑物地基或不同要求区的振冲工程为一个单元工程。

②造孔灌注桩基础工程：按柱（墩）基础划分，每一柱（墩）下的灌注桩基础为一个单元工程。
③强夯工程：按不同强夯要求的区、段划分，每一区、段为一个单元工程。
④高压喷射灌浆工程：以相邻5～10孔为一个单元工程。
五、隧洞工程项目划分原则
1、单位工程划分原则：以每座隧道洞工程为一个单位工程。
2、分部工程划分原则：依据工程部位将单位工程划分为若干个分部工程，一般为（1）岩石开挖；（2）回填与固结灌浆；（3）进水段混凝土衬砌；（4）闸室段混凝土；（5）调压井混凝土；（6）压力管道段混凝土衬砌；（7）出口段混凝土衬砌；（8）退水段；（9）金属结构及启闭机安装；（10）管理房屋。
3、单元工程划分原则
（1）岩石地基开挖工程：按相应混凝土浇筑仓块划分，每一块为一个单元工程，两岸边坡地基开挖也可按施工检查验收区划分，每一验收区为一个单元工程。
（2）锚喷支护工程：按一次锚喷支护施工区、段划分，每一区段为一个单元工程。
（3）回填灌浆工程：以施工确定的区、段划分。
（4）固结灌浆工程：按混凝土浇筑块、段划分，每一块、段的固结灌浆为一个单元工程。
（5）现浇混凝土工程：按混凝土浇筑仓段划分，每一仓段为一单元工程，排架柱梁系按一次检查验收的范围，若干个柱梁为一个单元
工程。该单元包括基础面或混凝土施工缝处理，模板，钢筋，止水、伸缩缝和排水管安装及混凝土浇筑五个工序。
（6）金属结构及启闭机安装工程：按照本评定标准执行。
（7）管理房屋单元工程划分为：地基基础工程，主体结构工程，装饰装修工程，屋面工程，建筑给水、排水与采暖工程，电气安装工程，通风与空调工程，电梯安装工程。
六、碾压式土石坝和浆砌石坝工程项目划分原则
1、单位工程划分原则：每一座独立的坝体为一个单位工程。
2、分部工程划分原则：视工程量级施工部署可分为数个分部工程，一般分为（1）地基开挖与处理；（2）地基防渗；（3）防渗斜（心）墙；（4）坝体填筑；（5）排水；（6）上游坝面护坡；（7）下游坝面护坡；（8）坝顶；（9）护岸及其他；（10）观测设施；（11）金属结构及启闭机。
3、单元工程划分原则：
（1）土石坝坝基及岸坡处理单元工程：按设计或施工检查验收的区段划分，每一区段为一个单元工程。
（2）土质防渗体填筑单元工程：按设计或施工检查验收区、段、层划分，一般每一区、段的每一层为一个单元工程。
（3）土石坝混凝土面板单元工程：混凝土面板包括面板及趾板两类，以每块面板或每块趾板为一个单元工程。
（4）沥青混凝土心墙单元工程：按沥青混凝土心墙铺筑区、段划分；每一次连续铺筑的区、段即为一个单元工程。
（5）沥青混凝土面板整平层（含排水层）单元工程：按铺筑层划
分；每一施工分区的每一铺筑层为一个单元工程。面板与刚性建筑物连接部位，按其连续施工段（一般30～50m）划分单元工程，如面板与坝基截水墙连接时，其中每一施工段即为一个单元工程。
（6）沥青混凝土面板防渗层单元工程：每一施工区的每一铺筑层为一个单元工程，面板与刚性建筑物连接部位，按其连续施工段（一般30～50m）划分单元工程，如面板与坝基截水墙连接时，其中的每一个施工段即为一个单元工程。
（7）沥青混凝土面板封闭层单元工程：按铺筑层划分，每一施工区的每一铺筑层为一个单元工程。面板与刚性建筑物连接部位，按其连续施工段（一般30～50m）划分单元工程，如面板与坝基截水墙连接时，其中每一个施工段即为一个单元工程。
（8）沥青混凝土面板与刚性建筑物连接单元工程：面板与刚性建筑物连接部位，按其连续施工段（一般30～50m）划分单元工程，如面板与坝基截水墙连接时，其中每一个施工段即为一个单元工程。
（9）砂砾坝体填筑单元工程：按设计和施工确定的填筑区、段划分，每一区、段的每一填筑层为一个单元工程。
（10）堆石坝体填筑单元工程：按设计和施工确定的填筑区、段划分，每一区、段的每一填筑层为一个单元工程。
（11）反滤工程单元工程：按反滤工程的施工区、段划分，每一区、段为一个单元工程。
（12）垫层工程单元工程：按垫层工程施工区、段划分，每一区、段为一个单元工程。
（13）护坡工程单元工程：按护坡工程的施工检查验收区、段划
分，每一区、段为一个单元工程。
（14）排水工程单元工程：按排水工程的施工检查验收区、段划分，每一区、段为一个单元工程，减压（排水）井每一井为一个单元工程。
（15）浆砌石体基岩连接工程单元工程：按施工检查验收区、段划分，每一区、段为一个单元工程。
（16）水泥砂浆砌石体单元工程：根据施工安排，按段、块划分，以每段或块砌筑高3～5m为一个单元工程。全断面砌升者以2～3m高为一个单元工程。
（17）混凝土砌石体单元工程：按砌石体施工检查验收的层、段划分，每砌筑3～5m高的施工段位一个单元工程。
（18）浆砌石坝混凝土面板单元工程：按混凝土浇筑块划分单元工程。
（19）浆砌石坝混凝土心墙单元工程：按照与坝体砌升相应的施工部署分段，分块划分心墙单元工程。
（20）浆砌石坝水泥砂浆勾缝单元工程：按勾缝的砌体面积或相应的砌体分段，分块划分单元工程。
（21）浆砌石溢洪道溢流面单元工程：溢流面砌筑工程按设计的伸缩缝，划分成若干个溢流坝段，每个溢流坝段为一个单元工程。
（22）浆砌石墩（墙）单元工程：每一个（道）墩、墙为一个单元工程，或每一施工段、块、每砌筑若干层为一个单元工程。
七、堤防工程项目划分原则
1、单位工程划分原则：依据工程部位，划分为如下单位工程：（1）
堤身工程；（2）堤岸防护工程；（3）交叉、联结建筑工程（包括涵闸、公路桥及其他跨河工程）；（4）管理设施工程。
2、分部工程划分原则：视工程量及长度可划分为数个分部工程，一般为（1）堤基处理工程；（2）堤身填（浇、砌）筑工程；（3）坡式护岸工程；（4）墙式护岸工程；（5）其他防护工程；（6）观测设施；（7）交通工程；（8）通信工程；（9）生产和生活设施工程。
3、单元工程划分原则：
（1）堤基清理单元工程：按相应填筑单元工程划分。
（2）土料碾压筑堤单元工程：按填筑层、段划分，每一填筑层、段为一个单元工程。
（3）土料吹填筑堤单元工程：按围堰仓、段划分，每一围堰仓、段为一个单元工程。
（4）土料吹填压渗平台单元工程：按围堰仓、段划分，每一仓、段为一个单元工程。
（5）粘土防渗体填筑单元工程：按层、段划分，每一填筑层、段为一个单元工程。
（6）砂质土堤堤坡堤顶填筑单元工程：按层、段划分，每一填筑层、段为一个单元工程。
（7）护坡垫层单元工程：按施工段划分。
（8）帽石粗排护坡单元工程：按施工检查验收的区、段划分，以每一区、段为一个单元工程。
（9）干砌石护坡单元工程：按施工检查验收的区、段划分，以每一区、段位一个单元工程。

（10）浆砌石护坡单元工程：按施工检查验收的区、段划分，以每一区、段为一个单元工程。
（11）混凝土预制块护坡单元工程：按段、块（或变形缝）划分，以每一段、块（或相邻两变形缝间）砌体为一个单元工程。
（12）堤脚防护（水下抛石）单元工程：按施工段划分，以同一施工段为一个单元工程。
八、引水管道工程项目划分原则
1、单位工程划分原则：管道工程以建设期、段划分，同一建设期、段的工程为一个单位工程；大型建筑物以每座独立的建筑物为一个单位工程。
2、分部工程划分原则：依据工程部位和设计及施工布署划分。
（1）取水枢纽工程一般划分为：沉砂池、进水闸、取水口、金属结构及启闭机。
（2）加压泵站工程一般分为：调节池、进水池、滤网间、主厂房、副厂房、金属结构安装、机电设备安装、管理房屋等。
（3）管道工程原则按1000延米为一个分部工程。工程沿线的每一处顶管、倒虹吸、测流站、连通井等各为一个分部工程。
3、单元工程划分原则
（1）软基和岸坡开挖：按施工检查验收区、段划分，每一检查验收区、段为一个单元工程。
（2）土方回填：按施工检查验收区、段划分，每一检查验收区、段为一个单元工程；一般按每回填50～100延米为一个单元工程。
（3）现浇混凝土单元工程：按混凝土浇筑仓段划分，每一仓段为
一个单元工程，排架柱梁系按一次检查验收的范围，若干个柱梁为一个单元工程。该单元包括基础面或混凝土施工缝处理，模板，钢筋，止水、伸缩缝和排水管安装及混凝土浇筑五个工序。
（4）管理房屋单元工程划分为：地基基础工程，主体结构工程，装饰装修工程，屋面工程，建筑给水、排水与采暖工程，电气安装工程，通风与空调工程，电梯安装工程。
（5）垫层、平基、管座：每个单元工程长度不超过100延米。
（6）混凝土承插口管、企口管安装：每个单元工程长度不超过50延米。
（7）混凝土管的每个镇墩、管线上的每一座检查井、排气阀井、蝶阀井、分水口、连通井等各为一个单元工程。
（8）顶管：以（顶进）每根管为一个单元工程。
（9）以一个混凝土浇筑段的钢管安装或一个部位的钢管安装（如下弯管、斜管、下水平管或特殊地基处理段）为一个单元工程，每个单元工程部超过100延米。
（10）钢管的每个伸缩节、阀件安装为一个单元工程。
（11）铸铁管、玻璃钢管安装：每个单元工程长度不超过100延米。
（12）PVC管安装：每个单元工程长度为50～100延米。
（13）钢筒混凝土管安装：每个单元工程长度为50～100延米。
（14）管井工程：以每一座管井为一个单元工程。
（15）金属结构及启闭机安装按照本评定标准执行。
九、金属结构及启闭机安装工程项目划分原则

1、单位工程划分原则：管道工程以建设期、段划分，同一建设期、段的工程为一个单位工程。
2、分部工程划分原则：依据工程部位和施工部署划分。
（1）管道工程原则上按1000延米或一个试压段为一个分部工程，管道工程沿线的每一处顶管、倒虹吸为一个分部工程。
（2）大型建筑物中的金属结构及启闭机安装工程为一个分部工程。
3、单元工程划分原则：依据设计、施工部署或质量要求来划分。
（1）钢管制作工程
①钢管，以一节钢管或一个管段为一个单元工程。
②伸缩节，以一个伸缩节为一个单元工程。
③岔管（三通管），以一个岔管（三通管）为一个单元工程。
④弯管（锥形管），以一个弯管（锥形管）为一个单元工程。
（2）压力钢管安装工程，以一个混凝土浇筑段的钢管安装或一个部位的钢管安装（如下弯管、斜管、下水平管或特殊地基处理段等）为一个单元工程，每个单元工程不超过100延米。
（3）平面（弧形、人字、迭梁）闸门制造工程，以每扇闸门的埋件、拉杆、门体制造，各为一个单元工程；拦污栅制造工程，以每一闸孔为一个单元工程。
（4）平面（弧形、人字、迭梁）闸门埋件、门体安装工程及拦污栅安装工程，以每一闸孔各为一个单元工程。
（5）铸铁闸门安装工程，以每台（套）为一个单元工程。
（6）启闭机械轨道、启闭机安装工程，以每台（套）为一个单元
工程。
（7）阀件安装工程：每台机组的主阀、伸缩节、附件及操作机构安装工程，各作为一个单元工程。
（8）机组管路安装工程：每台机组，每一类型（分油、水、气）管路安装工程各作为一个单元工程。
（9）辅助设备安装工程：以同一专业性质的设备划分为一个单元工程，同类设备较多时，可按同一工作压力等级划分。

第三章 工程质量评定
一、合格标准
1、合格标准是工程验收标准。不合格工程必须进行处理且达到合格标准后，才能进行后续工程施工或验收。水利水电工程施工质量等级评定的主要依据有：
（1）国家及相关行业技术标准；
（2）《单元工程评定标准》；
（3）经批准的设计文件、施工图纸、金属结构设计图样与技术条件、设计修改通知书、厂家提供的设备安装说明书及有关技术文件；
（4）工程承发包合同中约定的技术标准；
（5）工程施工期及试运行期的试验和观测分析成果。
2、单元（工序）工程施工质量合格标准应按照《单元工程评定标准》或合同约定的合格标准执行。当达到不合格标准时，应及时处理。处理后的质量等级应按下列规定重新确定：
（1）全部分工重做的，可重新评定质量等级；
（2）经加固补强并经设计和监理单位鉴定能达到设计要求时，其质量评为合格；
（3）处理后的工程部分质量指标仍达不到设计要求时，经设计复核，项目法人及监理单位确认能满足安全和使用功能要求，可不再进行处理；或经加固补强后，改变了外形尺寸或造成工程永久性缺陷的，经项目法人、监理及设计单位确认能基本满足设计要求，其质量可定为合格，但应按规定进行质量缺陷备案。
3、分部工程施工质量同时满足下列标准时，其质量评为合格：

（1）所含单元工程的质量全部合格，质量事故及质量缺陷已按要求处理，并经检验合格；
（2）原材料、中间产品及混凝土（砂浆）试件质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。
4、单位工程施工质量同时满足下列标准时，其质量评为合格：
（1）所含分部工程质量全部合格；
（2）质量事故已按要求进行处理；
（3）工程外观质量得分率达到70%以上；
（4）单位工程施工质量检验与评定资料基本齐全；
（5）工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。
5、工程项目施工质量同时满足下列标准时，其质量评为合格：
（1）单位工程质量全部合格；
（2）工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行业技术标准以及合同约定的标准要求。
二、优良标准
1、优良等级是为工程项目质量创优而设置。
2、单元工程施工质量优良标准应按照《单元工程评定标准》一级合同约定的优良标准执行。全部返工重做的单元工程，经检验达到优良标准时，可评为优良等级。
3、分部工程施工质量同时满足下列标准时，其质量评为优良：
（1）所含单元工程质量全部合格，其中70%以上达到优良等级，重要隐蔽单元工程和关键部位单元工程质量优良率达90%以上，且未
发生过质量事故。
（2）中间产品质量全部合格，混凝土（砂浆）试件质量达到优良等级（当试件组数小于30时，试件质量合格），原材料质量、金属结构及启闭机制造质量合格，机电产品质量合格。
4、单位工程施工质量同时满足下列标准时，其质量评为优良：
（1）所含分部工程质量全部合格，其中70%以上达到优良等级，主要分部工程质量全部优良，且施工中未发生过较大质量事故；
（2）质量事故已按要求进行处理；
（3）外观质量得分率达到85%以上；
（4）单位工程施工质量检验与评定资料齐全；
（5）工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准一级合同约定的标准要求。
5、工程项目施工质量同时满足下列标准时，其质量评为优良：
（1）单位工程质量全部合格，其中70%以上单位工程质量达到优良等级，且主要单位工程质量全部优良；
（2）工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行业技术标准以及合同约定的标准要求。
三、xx市水工建筑物外观质量评定标准
1、建筑物外观尺寸
（1）现浇混凝土：
梁、板、柱，长宽高±10mm；
墩台、墙，宽高：+15mm，-10mm，长±20mm；
隧洞：内径±30mm，底坡高程±10mm。

（2）浆砌石墙：厚度+30mm，-10mm。
2、轮廓线顺直度：
（1）现浇混凝土：10mm；
（2）预制混凝土板护坡、护底：10mm；
（3）联锁板安装：15mm；
（4）人行步道：8mm；
（5）预制冒石：7mm；
（6）浆砌石墙水平缝：10mm；
（7）隧洞中心线：15mm；
注：若整体轮廓线不顺直，相应降低等级。
3、表面平整度：
（1）现浇混凝土：10mm；
（2）干浆砌石护坡、护底：干砌石50mm，浆砌石30mm；
（3）预制板护坡、护底：护坡7mm，护底10mm；
（4）联锁板安装：10mm；
（5）砖砌（挡土墙）：10mm；
（6）浆砌石墙（墩）：30mm；
（7）人行步道：7mm；
（8）隧洞：10mm；
4、立面垂直度：
（1）现浇混凝土：0.6%H，且不大于20mm；
（2）砖砌（挡土墙）：0.5%H，且不大于15mm；
（3）浆砌石墙（墩）：

块石：0.5%H且不大于30mm；
料石：0.5%H且不大于20mm。
5、大角方正：
建筑物室外大角方正，顺直美观为一级；
建筑物室外大角基本方正，基本顺直为二级；
建筑物室外大角基本方正，个别处不够顺直为三级；
未达到三级标准时为四级。
6、曲面与平面联结平顺：
联结平顺美观为一级；
联结基本平顺为二级；
联结基本平顺、个别处有折点为三级；
未达到三级标准为四级。
7、扭面与平面联结平顺：
联结平顺美观为一级；
联结基本平顺为二级；
联结基本平顺、个别处有折点为三级；
未达到三级标准为四级。
8、马道及排水沟：
（1）马道：宽度±10mm，平整度7mm；
（2）排水沟：无倒坡，直段平直、弯段联结平顺、美观为一级；
基本无倒坡，排水通畅，直段基本平直、弯段联结平顺为二级；
基本无倒坡，排水基本通畅为三级；
未达到三级标准为四级。

9、梯步（台阶）：
宽度±10mm；
高度±10mm；
顺直度15mm。
10、栏杆（柱）：
（1）混凝土或石栏杆：
截面尺寸±5mm，顺直度7mm，垂直度7mm；
（2）金属栏杆：
断面尺寸：宽、高：±5mm，顺直度7mm，垂直度7mm；
油漆：色泽均匀，无起皱、结疤及流淌现象为一级；
色泽均匀，基本无起皱、结疤及流淌现象为二级；
色泽基本均匀，基本无起皱、结疤及流淌现象为三级；
有严重脱皮、漏刷和反锈问题为四级。
11、扶梯：
垂直度：7mm。
12、闸坝灯饰：
灯柱安装：灯柱中心线横向位移≤50mm；
灯柱垂直偏差≤50mm；
灯柱离地面的高度差（或排列）≤
