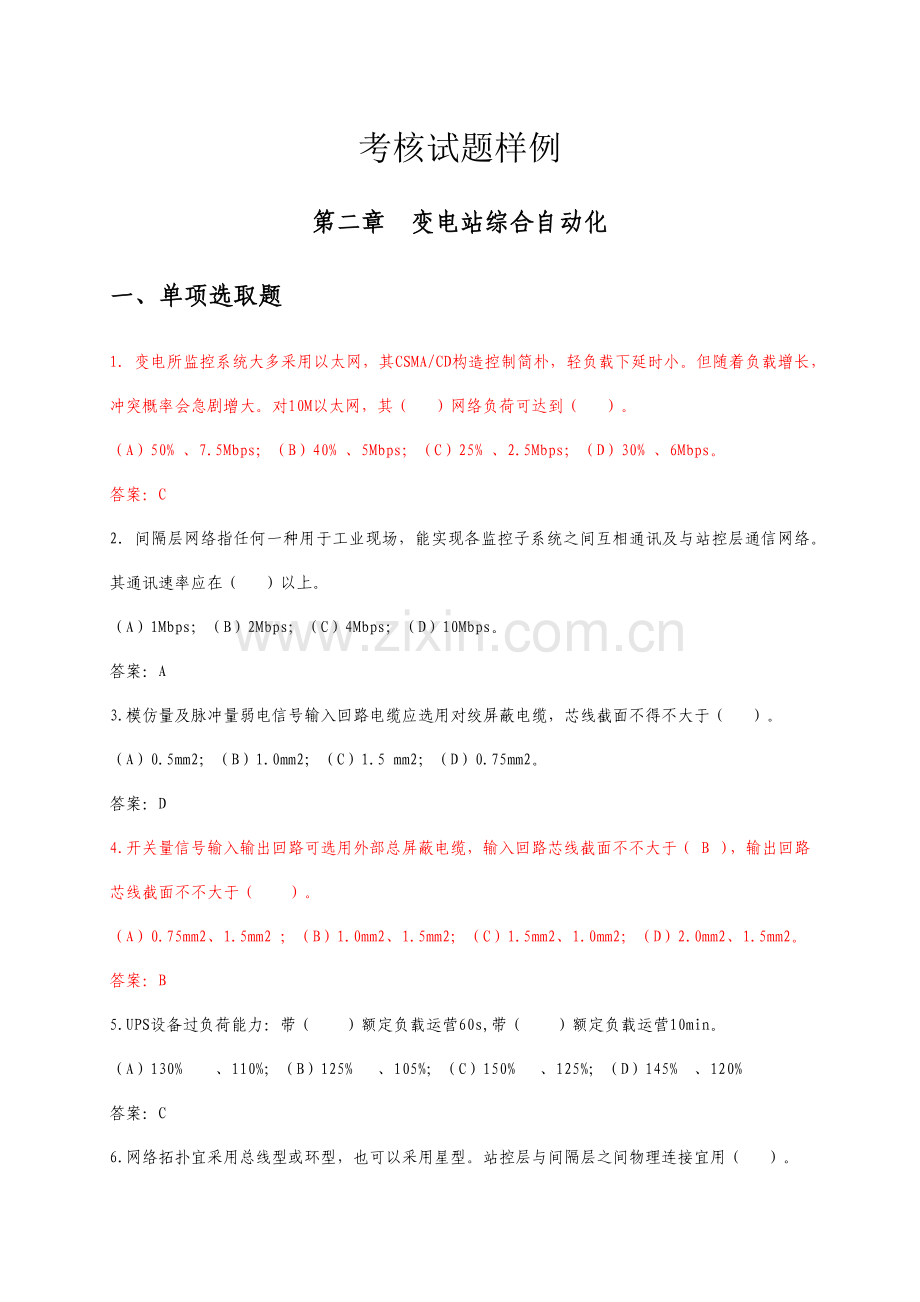

考核试题样例
第二章 变电站综合自动化
一、单项选取题
1．变电所监控系统大多采用以太网，其CSMA/CD构造控制简朴，轻负载下延时小。但随着负载增长，冲突概率会急剧增大。对10M以太网，其（ ）网络负荷可达到（ ）。
（A）50% 、7.5Mbps；（B）40% 、5Mbps；（C）25% 、2.5Mbps；（D）30% 、6Mbps。
答案：C
2．间隔层网络指任何一种用于工业现场，能实现各监控子系统之间互相通讯及与站控层通信网络。其通讯速率应在（ ）以上。
（A）1Mbps；（B）2Mbps；（C）4Mbps；（D）10Mbps。
答案：A
3.模仿量及脉冲量弱电信号输入回路电缆应选用对绞屏蔽电缆，芯线截面不得不大于（ ）。
（A）0.5mm2；（B）1.0mm2；（C）1.5 mm2；（D）0.75mm2。
答案：D
4.开关量信号输入输出回路可选用外部总屏蔽电缆，输入回路芯线截面不不大于（ B ），输出回路芯线截面不不大于（ ）。
（A）0.75mm2、1.5mm2 ；（B）1.0mm2、1.5mm2；（C）1.5mm2、1.0mm2；（D）2.0mm2、1.5mm2。
答案：B
5.UPS设备过负荷能力：带（ ）额定负载运营60s,带（ ）额定负载运营10min。
（A）130% 、110%；（B）125% 、105%；（C）150% 、125%；（D）145% 、120%
答案：C
6.网络拓扑宜采用总线型或环型，也可以采用星型。站控层与间隔层之间物理连接宜用（ ）。
（A）总线型； （B）环型； （C）树型； （D）星型
答案：D
7.间隔层宜采用（ ）,它应具备足够传播速率和极高可靠性。
（A）以太网； （B）无线网； （C）工控网； （D）ISDN
答案：C
8.分层式是一种将元素按不同级别组织起来方式。其中，较上级元素对较下级元素具备（ ）关系。
（A）继承； （B）控制； （C）管理； （D） 主从
答案：B
9.某条线路停电工作后,显示功率值和电流值均为线路实际负荷一半,其因素是（ ）。
（A）变送器PT电压失相；（B）变送器CT有一相被短接；
（C）变送器故障；（D）线路二次CT变比增大一倍
答案：D
10.I/O与主机信息互换采用中断方式特点是（ ）。
（A）CPU与设备串行工作,传送与主程序串行工作；
（B）CPU与设备并行工作,传送与主程序串行工作
（C）CPU与设备串行工作,传送与主程序并行工作
（D）CPU与设备并行工作,传送与主程序并行工作
答案：B
11.当功率变送器电流极性接反时,主站会观测到功率（ ）。
（A）显示值与对的值误差较大；（B）显示值与对的值大小相等,方向相反；
（C）显示值为0；（D）显示值为负数
答案：B
12.《220-500kV变电所计算机监控系统设计技术规程》中，规定500kV(330kV)变电所继电小室间隔层设备及网络层设备对工频电磁场抗扰性应符合：（ ）
（A）GB/T 17626-4-2 4级；（B）GB/T 17626-4-2 3级；
（C）GB/T 17626-4-8 4级；（D）GB/T 17626-4-8 5级
答案：C
13.《220-500kV变电所计算机监控系统设计技术规程》中规定开关量单元信号接点容许电压普通不不大于（ D ）V，由I/O提供。
（A）5；（B）12；（C）24；（D）48
答案：D
14.《220-500kV变电所计算机监控系统设计技术规程》中规定，计算机监控系统与电能计费系统接口推荐使用通讯规约为：( )
（A）DL/T 630-1997；（B）DL/T 634-1997；（C）DL/T667-1999；（D）DL/T 719-
答案：D
15.DL/T 1100.1- <电力系统时间同步系统 第1某些：技术规范》规定期间同步系统在守时保持状态下时间精确度应优于（ ）
（A）0.90µs/min；（B）0.91µs/min；（C）0.92µs/min；（D）0.93µs/min。
答案：C
16.VQC指是变电站 、 自动调节装置。
（A）电压 有功；（B）频率 有功；（C）电压 无功；（D）频率 无功。
答案：C
17.220kV～500kV变电站计算机监控系统站内SOE辨别率为（ ）。
（A）≤1ms；（B）≤2ms；（C）≤3ms；（D）≤4ms。
答案：B
18.在中性点直接接地系统中，当发生单相接地时，其非故障相对地电压（ ）。
（A）不变；（B）升高；（C）升高2倍；（D）减少一半。
答案：A
19.仪表精确度级别是按（ ）来划分。
（A）绝对误差；（B）相对误差；（C）引用误差；（D）平均误差。
答案：C
20.在交流采样技术中，依照采样定理，为了测取直到9次谐波信号，在被采样交流信号工频周期内，至少应均匀采样（ ）次。
（A）12；（B）18；（C）36；（D）24。
答案：B
21.工作人员在二次系统现场工作过程中，若遇断路器跳闸时，应（ ）。
（A）检查与否误碰；（B）检查与否有击穿；（C）恢复原状；（D）及时停止工作。
答案：D
22.计算机中满码值是2047，某电流遥测量最大实际值是1200A，当前计算机收到该点计算机码为500，问该电流实际值大概是多少？( )
（A）500A；（B）(1200/2047)*500A；（C）(500/1200)*2047A；（D）(500/2047)*1200A。
答案：B
23.变电站电压无功综合控制方略，当电压和功率因数都低于下限时，应（ ）。
（A）调节分接头；（B）先投入电容器组，依照电压变化状况再调有载分接头位置；
（C）投入电容器组；（D）先调节分接头升压，在依照无功状况投入电容器组。
答案：B
24.如果一种站所有遥测数据都不刷新，但是从报文看都是F0打头（部颁CDT规约）遥信变位内容，则最也许故障因素。（ ）
（A）通道故障；（B）RTU故障；（C）主站故障；（D）遥信抖动。
答案：D
25.交流采样电路中采样保持器重要作用是（ ）
（A）保证A/D转换时间内信号不变化；（B）保证被A/D转换同一回路多路输入信号如三相电流电压同步性；（C）减少对A/D转换器转换速度规定。
答案：B
26.进行遥控分、合操作时，其操作顺序为（ ） 。
（A）执行、返校、选取；（B）选取、返校、执行；
（C）返校、选取、执行；（D）执行、选取、返校。
答案：B
27.变电站计算机监控系统同期功能应由（ ）来实现。
（A）远方调度；（B）站控层；（C）间隔层；（D）设备层。
答案：C
28.变电站自动化系统两台远动主机应采用（ ）工作方式。
（A）冷备用；（B）热备用；（C）互相独立；（D）都可以。
答案：B
29.某条线路因工作停电，恢复运营后，显示功率值和电流值均为线路实际负荷一半，其因素也许是（ ）。
（A）电压互感器（TV）电压失相；
（B）电压互感器更换，线路电压互感器（TV）变比增大一倍；
（C）电流互感器更换，线路电流互感器（TA）变比增大一倍；
（D）电流互感器更换，线路电流互感器（TA）变比减小一倍。
答案：C
二、多项选取题
1.在测量三相功率办法中，用两个功率表测量时，称作双功率表法，对于这个办法 （ ） 。
（A）三相功率等于两个表计读数之和；
（B）在三相电路对称状况下，测量无功功率和有功功率都是精确；
（C）在三相电流不平衡状况下，测量有功功率是精确；
（D）在三相电流不平衡状况下，测量无功功率和有功功率都是不精确。
答案：ABC
2.在电气设备操作中发生（ ）状况则构成事故。
（A）带负荷拉、合隔离开关；（B）带电挂接地线或带电合接地断路器；
（C）带接地线合断路器；（D）带负荷拉开断路器。
答案：ABC
3.解决减少遥信误发率问题惯用( )
（A）采用光耦作为隔离手段；（B）通过恰当提高遥信电源、引入电缆屏蔽；
（C）调节RTU 防抖时间；（D）对遥信对象辅助触点进行清洁解决。
答案：ABCD
4.下列（ ）属交流采样测量装置对工作电源规定。
（A）交流电源电压为单相220V；（B）交流电源频率为50Hz，容许偏差±5％；（C）交流电源频率为50Hz，容许偏差±10％；（D）交流电源波形为正弦波，谐波含量不大于5％。
答案：ABD
5.计算机监控系统同期检测功能应具备如下哪些（ ）性能。
（A）能检测和比较断路器两侧电压互感器（TV）二次电压幅值、相角和频率，自动捕获同期点，发出合闸命令；
（B）能对同期检测装置同期电压幅值差、相角差和频差设定值进行修改；
（C）同期检测装置应能对断路器合闸回路自身具备时滞进行补偿；
（D）同期检测装置应具备解除/投入同期功能；
（E）运营中同期检测装置故障应闭锁该断路器控制操作。
答案：ABCDE
6.远动数据解决采用零值死区因素是：（ ）。
（A）不容许数据为零；（B）将低值数转换为零；（C）校正数据采集误差；（D）校正“0 ”漂干扰。
答案：BD
7.计算机监控系统外部抗干扰办法涉及（ ）。
（A）在机箱电源线入口处安装滤波器或UPS；（B）交流量均经小型中间电压、电流互感器隔离；
（C）采用抗干扰能力强传播通道及介质；（D）对输入采样值抗干扰纠错。
答案：ABC
8.用跨相90度接线法测无功功率时，这种接线办法不可以在（ ）三相三线制或三相四线制电路中应用。
（A）三相电流、电压完全对称；（B）三相电流不完全对称；（C）三相电压不对称；（D）三相电压不完全对称。
答案：BCD
9.IEC61850原则特点有（ ）。
（A）开放性；（B）先进性；（C）完整性；（D）可靠性。
答案：ABC
10.“曲线”图菜单普通用于（ 　）。
（A）显示昨日曲线；（B）显示今日曲线；（C）显示筹划曲线；（D）打开文献。
答案：ABC
11.综合自动化变电站监控系统软件构成为（ ）。
（A）系统软件；（B）支持软件；（C）应用软件；（D）商用数据库。
答案：ABC
12.进行遥控分合操作时，按先后顺序分为（ ）几种环节完毕。
（A）选取；（B）返校；（C）执行；（D）性质。
答案：ABC
13.解决减少遥信误发率问题惯用 （ ）。
（A）采用光偶作为隔离手段；（B）通过恰当提高遥信电源、引入电缆屏蔽；（C）调节RTU防抖时间；（D）对遥信对象辅助接点进行清洁解决。
答案：ABCD
14.对综合自动化系统而言，外部干扰重要有（ ）。
（A）交、直流回路开关操作；（B）扰动性负荷短路故障；（C）雷击；（D）静电；（E）无线电干扰。
答案：ABCDE
15.综合自动化变电站内电磁干扰导致后果有（ ）。
（A）影响电源回路；（B）影响模仿量输入通道；（C）影响开关量输入、输出通道；（D）影响CPU和数字电路。
答案：ABCD
16.电磁干扰三要素是( ABC )。
（A）干扰源；（B）传播途径；（C）电磁敏感设备；（D）气候条件。
答案：ABC
17.下列属于远动装置重要功能是：（ ）
（A）系统对时；（B）与调度端进行通信；（C）事件顺序记录；（D）执行遥控命令。
答案：ABCD
18.阐明远动工作站重要功能涉及哪几种方面？（ ）
（A）数据采集；（B）数据筛选及解决；（C）规约转换；（D）传播。
答案：ABCD
19.变电站自动化系统构造模式有( )
（A）机架式；（B）集中式；（C）分布式构造分散安装；（D）分布式构造集中组屏。
答案：BCD
三、判断题
1．施工中在一种档距内，每根导线不应超过一种接头。 　（ ）
答案：√
2．柱上变压器台距地面高度，不应不大于2m（2.5m）。 （ ）
答案：×
1.接通屏柜间接地铜排连接线应不不大于16mm2，接地铜排至室内环形接地网接地线应不不大于应不不大于35mm2，信号接地线不能与其她接地线共用。 （ ）
答案：√
2.当零电位浮空或接机壳时，专用接地铜排可不与屏柜绝缘。 （ ）
答案：√
3.由于铠装光缆抗干扰性能较无铠装光缆差，若采用铠装光缆，应现场测试其抗干扰性。 （ ）
答案：√
4.光电隔离电压应不不大于1000V。 （ ）
答案：×
5.监控系统应优先采用交流采样，当采用直流采样时模仿量输入优先使用0-5V或±5V。 （ ）
答案：×
6.模数转换总误差不不不大于0.5%，其中电网频率测量误差不不不大于0.01Hz。 （ ）
答案：√
7.带宽单位是：b/s。 （ ）
答案：×
8.如果线路带宽相似，其传播率一定相似。 （ ）
答案：×
9.MODEM中心频率是3000Hz，则频差为400Hz。 （ ）
答案：×
10.变电站计算机监控系统测控单元同期功能应能进行状态自检和设定，同期成功应有信息输出，但失效可以无信息输出。 （ ）
答案：×同期成功与失败均应有信息输出
11.变电站监控系统同期检测功能应能对断路器合闸回路自身具备时滞进行补偿。 （ ）
答案：√
12.变电站监控系统站控层应实现面向全所设备操作闭锁功能，间隔层应实现各电气单元设备操作闭锁功能。 （ ）
答案：√
13.二次设备是指对一次设备工况进行监测、控制、调节、保护，为运营人员提供运营工况或生产指挥信号所需要电气设备。如测量仪表、继电器、远动装置、控制及信号器具、自动装置等。（ ）
答案：√
14.分贝是为了衡量增益而规定单位，用DB来表达，表达功率增益时 dBm=10lg(P2/P1) 。（ ）
答案：√
15.负反馈控制系统调节趋势是尽量减少所产生误差。 （ ）
答案：√
16．VQC应考虑变压器分接头控制和电容器组投切各种条件限制。 （ ）
答案：√
17．程序化变电站倒闸操作过程由其操作系统完毕，可不采用操作票模式进行操作。 （ ）
答案：×由于程序化变电站倒闸操作过程是由程序化操作系统完毕， 故抛弃操作票模式进行操作理论上是可行。但由于人工必要操作过程起始阶段进行选取，因此把倒闸操作票继续运用到220千伏程序化变电站运营中是必要。
18．在排除中断程序化操作因素后，可继续进行程序化操作。 （ ）
答案：√
19.检修或解决设备故障中需拔、插电路板时，必要先关掉电源。测试仪器和电烙铁外壳必要可靠接地，以防止损坏设备。 （ ）
答案：√
20.所有电流互感器和电压互感器二次绕组应有一点且仅有一点永久性、可靠保护接地。（ ）
答案：√
21.当系统有功功率和无功功率都局限性，因而频率和电压都偏低时，应当一方面解决有功功率平衡问题。 （ ）
答案：√
22.电流、电压相序接错影响功率测量单元输出。功率测量单元电压绕组是并联在测量回路上，而电流绕组是串联在测量回路上。 （ ）
答案：√
23.电子式互感器可具备数字输出和小信号模仿量输出两种形式。 （ ）
答案：√
四、简答题
1.综合自动化站断路器自动同期检测装置应具备哪些功能？
答案：（1）能检测和比较断路器两侧TV二次电压幅值、相角和频率，自动捕获同期点，发出合闸命令。
（2）能对同期检测装置同期电压幅值差、相角差和频差设定值进行修改。
（3）同期检测装置应能对断路器合闸回路自身具备时滞进行补偿。
（4）同期检测装置应具备解除/投入同期功能。
（5）运营中同期检测装置故障应闭锁该断路器控制操作。
2.何谓波特？
答案：信号传播速率单位,等于每秒传播状态或信息码元数,若一种信息码元代表一种比特,则波特就是每秒传播比特数。
3.交流采样与直流采样区别？
答案：交流采样是直接将二次回路CT、PT接入采样单元进行数据解决，取消了变送器转换环节，减少了故障点、提高了可靠性、采集数据类型丰富、提高了无功数据精确性、节约了投资和运营维护工作量；直流采样稳定性、可维护性、配备简朴、容易掌握，但随着交流采样技术发展，变送器单一、不可编程扩展功能缺陷日趋明显，数据开发和深度挖掘基本不也许，可观测性差，维护环节多。
4.变电站自动化本地功能检查涉及哪些工作？
答案：
数据采集和解决功能：YX变位和SOE，模仿量数据检查。
监控和保护联接功能检查：保护投退、信号复归、故障上送等。
调节控制功能检查：所有控制开关投断检查，无功电压联调检查等。
监控系统检查：人机接口功能、打印显示、事故报警、自诊断、GPS对时、双机切换等。
和站内其他装置通信检查：直流电源、UPS、保护管理机、小电流接地、保安系统等。
以上检查可从装置自身显示，后台系统，测试用便携机等观测、分析、鉴别与否符合规程规定。YC检查还要配合现场检查设备完毕。以上检查通过后即可和主站进行系统调试。
5.已投入运营RTU本地遥信位置显示不对，也许有几种故障因素?
答案：
开关辅助结点或继电器结点机械位置与否对的，氧化现象与否严重。
YX电缆；从开关机构箱、端子箱、YX转换柜，保护盘引出关于电缆均应检查分析与否有问题。
YX电源与否正常。
YX板检查；光电隔离器，八选一数据选取器等器件自身好坏以及YX扳接触和有关引线好坏。
6.《变电站实行无人值班集中监控技术原则》中对继电保护和自动装置设备选用是如何规定？
答案：（1）继电保护及自动装置应选用性能稳定、质量可靠产品。
（2）新建变电站二次设备采用分散或采用分散集中安装方式。
（3）备自投装置、母差保护、低频低压装置应实现运营方式自适应。
（4）继电保护及自动装置应逐渐实现远方投停方式。
（5）高频保护通道应具备自测试功能，或具备远方遥控测试及复归功能。
（6）各种保护及自动装置压板安装位置应合理，便于操作维护，压板名称应规范统一。
（7）电能计量装置应实现远方抄表。
（8）变电站配备接地选线装置，装置应敏捷可靠。
（9）继电保护及自动装置运营环境满足运营规程规定。
7.“五防“普通是指哪五防？
答案：（1）防止带负荷拉、合隔离开关；
（2）防止误分、合断路器 ；
（3）防止带电挂接地线；
（4）防止带地线合隔离开关 ；
（5）防止误入带电间隔。
8.简述遥控成功操作过程。
答案：调度端先向执行端发出遥控对象和遥控性质命令，执行端收到后，向调度端发出校核信号。调度端收到执行端发来校核信号后，与下发命令进行比较，在校核无误条件下，再发出执行命令，执行端收到命令后，完毕遥控操作。
9.为什么交直流回路不能共用一条电缆？
答案：交直流回路都是独立系统，直流回路是绝缘系统而交流回路是接地系统，若共用一条电缆，两者之间一旦发生短路就会导致直流接地，同步影响交直流两个系统，平时也容易互相干扰，尚有也许减少对直流回路绝缘电阻
10.简述单位置遥信、双位置遥信优缺陷？
答案：单位置遥信信息量少，采集、解决和使用简朴，但是无法判断该遥信结点状态正常与否；双位置遥信采集信息量比但位置遥信多一倍，运用两个状态组合表达遥信状态，可以发现1个遥信接点故障，达到遥信接点状态监视作用，但是信息采集、解决较复杂，普通在站端将双位置遥信转换为单位置遥信状态后再上传到调度和集控主站。
11.请阐明“实负荷法”与“虚负荷法”区别
答案：实负荷法是对自动化运营设备周期性检测一种办法，在二次回路不动状况下，通过钳形电流表测量电流，并接在PT上测量电压，从事实现对实际二次功率测量；虚负荷法重要应用于设备投运之前检测，通过外加电源提供电流、电压测量二次系统负荷、电流、电压等数据精度与否满足规定。
12.当前综合自动化、监控系统中依然保存保护管理机因素是什么，应如何解决
答案：一方面基于老微机保护设备多以串口输出信息，且由于各保护设备厂商提供103规约不一致，通过保护管理机汇集各保护设备厂商保护设备信息通过规约转换上传到监控系统或综合自动化系统；此外由于原保护专业与自动化专业分工管理界面不同，保护管理机及其保护设备属于保护专业管理，别的某些属于自动化专业维护。
13.变电站综合自动化特点？
答案：
功能综合：变电站二次功能几乎均可融于其中。
构造分布：可以按一次设备单元如开头变压器分布也可以按功能块分布如YC、YX单元。
总线(网络)连结：将各个装置以总线(网络)方式连接，构成一种多CPU并行工作群体。
单元智能：各功能模块除完毕自身工作外，还具备自诊断和与有关设备通讯功能，互相协调工作，避免冗余配备。
管理一体：通过后台机(或网关)可以很以便地理解全站运营状况，并可打印记录和进行操作控制 。
14.变电站远动装置涉及哪些设备？
答案：变电站远动装置涉及如下设备：
⑴RTU（远动终端）。
⑵远动专用变送器，功率总加器及其屏、柜。
⑶远动装置到通信设备接线架端子专用电缆。
⑷远动终端输入和输出回路专用电缆。
⑸远动终端专用电源设备及其连接电缆。
⑹遥控执行屏，继电器屏、柜。
⑺远动转接屏等。
15.什么叫接地和接零？为什么要接地和接零？
答案：电气设备外壳或支架与接地装置用导体作良好电气连接叫接地。将电气设备金属外壳与零线相连接叫接零。接地和接零目是为了避免人身因设备绝缘损坏而触电。同步可以避免在雷击时损坏设备。
16.简述监控系统提高抗干扰办法几种方面
答案：（1）外部抗干扰办法。 电源抗干扰办法：在机箱电源线入口处安装滤波器或UPS。隔离办法：交流量均经小型中间电压、电流互感器隔离；模仿量、开关量输入采用光电隔离。机体屏蔽：各设备机壳用铁质材料。必要时采用双层屏蔽对电场和磁场。通道干扰解决：采用抗干扰能力强传播通道及介质。合理分派和布置插件。
（2）内部抗干扰办法：对输入采样值抗干扰纠错；对软件运算过程上量核对；软件程序出轨自恢复功能
17.在进行监控系统调试时，如果某个测控装置任何信息均不能上送，应如何查明问题因素？
答案：也许因素：
（1）装置置检修压板在投入位置；
（2）装置IP地址未设或设立错误；
（3）装置网络未连接好；
（4）电源与否接通。
18.如何判断远动专线（模仿）通道好坏：
答案：（1）观测远动信号波形，看波形失真状况
（2）环路测量通道信号衰减幅度
（3）测量通道信噪比
（4）测量通道误码率。
19.简要阐明电压互感器在运营中为什么要严防二次侧短路
答案：电压互感器是一种内阻极小电压源，正常工作时负载阻抗很大，相称于开路状态，二次侧仅有很小负载电流。当二次侧短路时，负载阻抗为零，将产生很大短路电流，会将电压互感器烧坏。
五、计算题
1．某配电线路，耐张段有5档，它们档距L1、L2、L3、L4、L5分别为55、60、58、55、50m，该耐张段长度及代表档距为多少？
解：耐张段长度：

代表档距：

答：该耐张段长度为278m，代表档距为56m。
2．某工地一基埋深2.5m15米电杆需要制作拉线一根，已知拉线挂点距离杆顶1m，拉线与电杆与夹角为45°，拉线盘埋深2m，试计算出拉线长度（不计拉棒露出地面长度）及拉线坑中心至电杆距离？（）
解：拉线长度为：

因
因此拉线坑中心距离电杆距离为：

答：拉线长度为16.27m，拉线坑中心至电杆距离为13.5m。
1.已知某线路二次单相电流值是4A,线电压值是100V,CT变比为600/5,PT变比为10000/100,假设此时电压分量超前电流分量30°角,试计算该线路一次有功功率.
解：P＝UICOSφ＝×4×（600／5）×100×10000/100×COS30°＝7200kW
答：该线路一次有功功率P为7200kW
2.某调度自动化系统涉及10个厂站，9月12日发生3站远动通道故障各3小时，9月20日发生1站RTU故障4小时，现求出该系统本月远动系统月运营率、远动装置月可用率和调度日报月合格率。（小数后保存2位）
解：
远动系统月运营率：
（10×30×24－3×3－4）/10×30×24×100%=99.82%；
远动装置月可用率：
（10×30×24－4）/10×30×24×100%=99.94%；
调度日报月合格率
（10×30－4）/10×30×100%=98.67%；
答：该系统本月远动系统月运营率、远动装置月可用率和调度日报月合格率分别为99.82%、99.94%和98.67%
3.已知一条110KV线路，CT变比为600A/5A，用0.1级电压表和电流表分别测得Uab=102V Ucb=101.5V Ia=3A Ic=2.95A,此时功率因数是0.95,问此时主站端有功功率应显示多少？如果此线路满程值按线路最大值计算，使用部颁CDT规约传播，原码值显示为670，问此时主站端有功功率应显示多少和电流方向？系统引用误差多少？与否满足实用化规定？
解：P1=（Uab*Ia+Ucb*Ic）*0.95=（102*3+101.5*2.95）*0.95=575.15W
主站端有功功率P=P1*110000/100*600/5=75.92MW
满程值Pm=1.732*110000*600=114.31MW
原码值显示为670，有功功率应显示为负值，电流方向流入母线。
设实际显示值为X （2047-670）/2047=X/114.31
X=76.90MW
系统引用误差
系统引用误差不大于1.0%，满足实用化规定。
4．某一线路电流互感器（TA）变比为300A/5A，二次满度值5A，当原则电流源输入交流采样装置电流为4A时，调度端监控系统显示数值为多少时这一路遥测才为合格？（综合误差按±1.0%计算）
解：
由综合误差＜1.0%知300×1.0%＝3（A），因此在原则值为±3A之内均为合格。
∵输入4A
∴300÷5×4＝240（A），240＋3＝243（A），240－3＝237（A）
答：调度端监控系统显示电流值不不大于237A，不大于243A均为合格。
六、识(绘)图题
1. 请画出遥测、遥信单元工作原理框图
答案：

遥测单元工作原理框图

遥信单元工作原理框图
2.绘制用两元件法测量三相三线制电路有功功率接线图试画出用两只单相功率表通过电流互感器测量三相三线制电路有功功率原理接线图

七、阐述题
1.在主站发现某一种开关位置与实际不符，应如何检查故障？
答案要点：
1）一方面查看画面与数据库，拟定画面与数据库连接对的性，与否有人工封锁。
2）查看本地监控后台机前置程序中该遥信量与否与实际值一致，若一致，检查远动工作站原始接受值，转发配备与否对的，遥信表与主站与否相应。
3）若不一致，再检查测控装置显示遥信量与否与实际一致，若一致检查装置网线与否松脱或接触不良、通信板与否故障；若不一致，则检查装置遥信板卡与否有故障（光电隔离器等器件好坏以及YX板接触和有关引线好坏）、检查该遥信相应端子与否松动、遥信电源与否工作正常。
4）找其他专业配合检查开关辅助接点或继电器结点位置与否对的，与否有锈蚀或松动、必要时检查遥信电缆（从开关机构箱、端子箱、遥信转换柜、保护盘引出关于电缆）。
5)检查时可以从测控屏点相应端子，查看后台机与否有变位和信息上送。
2.《电力调度自动化系统运营管理规程》中规定，厂站信息参数应重要包括哪些内容?
答案要点：信息参数重要有：
1) 一次设备编号信息名称；
2) 电压和电流互感器变比；
3) 变送器或交流采样输入/输出范畴、计算出遥测满度值及量纲；
4) 遥测扫描周期和越阈值；
5) 信号常开/常闭接点、信号接点抗抖动滤波时间设定值；
6) 事件顺序记录（SOE）选取设定；
7) 机组（电厂）AGC遥调信号输出范畴和满度值；
8) 电能量计量装置参数费率、时段、读写密码、通信号码;
9) 厂站调度数据网络接入设备和安全设备IP地址和信息传播地址等；
10）向关于调度传播数据方式、通信规约、数据序位表等参数。
3.试述智能变电站与常规变电站自动化系统区别，并描述智能变电站采用通讯规约特点。
答案要点：智能变电站与常规变电站区别是：
1) 智能变电站增长了过程层，并且在过程层和间隔层之间也采用以太网通讯方式；
2) 智能变电站在过程层采用了光电CT、光点PT、智能操作箱和智能传感器等；
3) 智能变电站通讯采用了IEC61850规约。
智能变电站采用通讯规约是IEC61850，它特点是：
（1）信息分层；
（2）面向对象统一建模；
（3）数据自描述；
（4）使用抽象通信服务接口；
（5）互操作性。

4.请完毕遥控信息传递过程图，并指出厂站端校核涉及重要内容及在什么条件下清除选取选取或撤除遥控命令？
答案要点：

厂站端校核涉及重要内容有：
（1）校核遥控选取命令对的性，即检查性质码与否对的，检查遥控对象号与否属于本站。
（2）检查遥控输出对象继电器和性质继电器与否能对的动作
在下列状况下厂站端清除选取选取或撤除遥控命令：
（1）收到遥控撤除命令，清除选取命令，使对象和性质继电器复位
（2）超时未收到遥控执行命令或遥控撤除命令，则自动撤除，并清除选取命令
（3）遥控过程中遇到有遥信变位，则自动撤除遥控命令。

5.变电站监控系统验收涉及哪几种方面？并详细阐述验收详细内容。
答案要点：变电站监控系统验收涉及：
1）系统功能验收 2）屏体安装验收 3）资料验收
系统功能验收涉及如下内容：
（1）数据采集和解决功能：YX 变位和SOE，模仿量数据检查。
（2）监控和保护联接功能检查：保护投退、信号复归、故障上送等。
（3）调节控制功能检查：所有控制开关投断检查，无功电压联调检查等。
（4）监控系统检查：人机接口功能、打印显示、事故报警、自诊断、双机切换、报表显示等。
（5）和站内其他装置通信检查：五防、直流电源、UPS、保护管理机、小电流接地、电度表等智能设备。
（6）GPS 对时功能检查:保证全站时钟一致。
（7）UPS功能检查:交直流切换、双机切换等。
（8）与各级调度远动功能检查：双机双通道切换、遥测、遥信、遥控功能。
屏体安装验收涉及如下内容：
（1）外观检查:安装牢固,外观无损坏;
（2）标记检查:线缆布线整洁，标志清晰;
（3）接地检查:设备外壳 框架 各种电缆金属外皮与接地系统牢固可靠连接,屏体接地铜排满足规定;
（4）信号电缆检查:采用抗干扰屏蔽电缆,屏蔽线接地;
资料验收涉及如下内容：
（1）遥测、遥信、遥控调试报告
（2）与各级调度调试报告
（3）与各智能设备调试报告
（4）出厂资料(涉及测控装置、监控后台、远动设备阐明书及监控系统组屏图)
（5）变电站全套二次竣工图纸
（6）监控系统软件(涉及系统软件、应用软件、组态软件、数据库备份等)。

6.请指出运营中自动化设备应具备有哪些技术资料
答案要点：（1）在安装及调节中已校正设计资料（竣工原理图、竣工安装图、技术阐明书、电缆清册等）。
（2）制造厂提供技术资料（阐明书、合格证明和出厂实验报告等）。
（3）调节实验报告。
（4）符合实际状况现场接线图、原理图和现场调试、测试记录。
(5)设备投入试运营和正式运营书面批示。
（6）设备专用校验规程。
（7）试制或改进自动化设备应有经批准试制报告或设备改进报告。
（8）各类设备运营记录。
（9）设备故障和解决记录。
（10）相应机构间使用变更告知单和整定告知单
（11）软件资料，如程序框图、文本及阐明书、软件介质及软件维护记录簿等。

7.分布式综合自动化系统有哪几种模式，各自长处有哪些？
答案要点：分布式综合自动化系统有分散式综合自动化系统、集中组屏式综合自动化系统两种模式。
分散式综合自动化系统长处是节约电缆，并避免了电缆传送信息电磁干扰；另一方面是最大限度压缩了二次设备占地面积，这种模式在高压变电站应用更为适当。
集中组屏式综合自动化系统在中低压变电站用最多，它具备分布式构造所有长处，系统便于扩充，便于维护，一种环节故障不影响其她部件正常运营。考虑在中低压变电站一次设备都比较集中，有不少是组合式设备，分布面不广，所用信号电缆不长，因而采用集中组屏方式，比分散式就近安装多不了多少电缆，长处在于集中组屏后便于设计、安装与维护管理。

8.交流采样特点是什么？综合自动化站中以保护和监控为目交流采样算法各是什么？
答案要点：交流采样是直接对所测交流和电压波型进行采样，然后通过一定算法计算出其有效值，具备如下几方面特点：
(1)实时性好。它能避免直流采样中整流、滤波环节时间常数大影响，特别是在微机保护中必要采用。
(2)能反映本来电流、电压实际波形，便于对所测量成果进行波形分析。在需要谐波分析或故障录波场合，必要采用交流采用。
(3)有功、无功功率通过采用得到u、i计算出来，因而可以省去有无功变送器，节约投资并减少量测设备占地。
(4)对A/D转换器转换速率和采样保持器规定较高。为了保证测量精度
