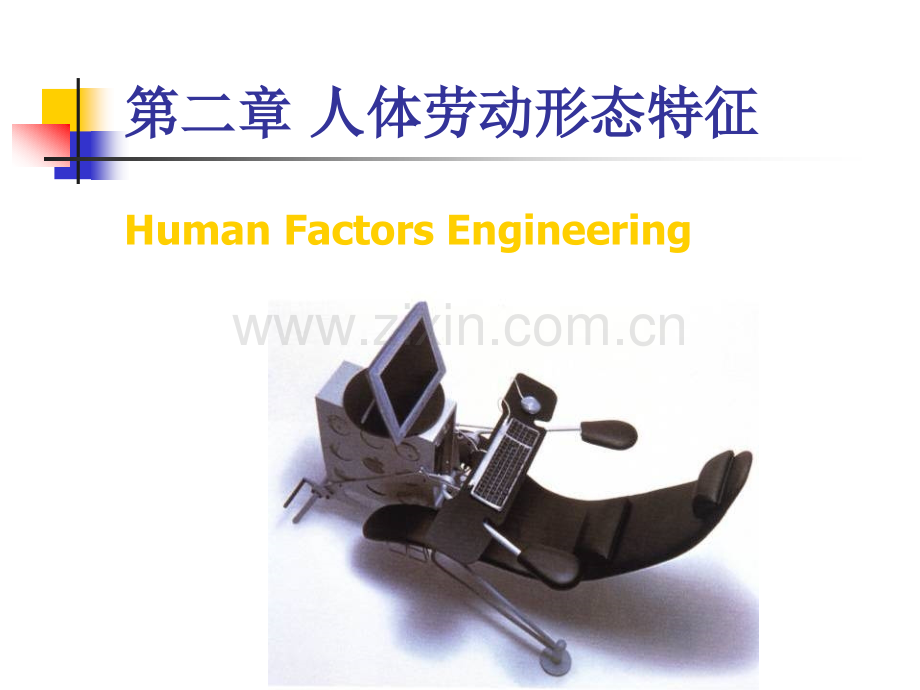

第二章第二章 人体劳动形态特征人体劳动形态特征Human Factors Engineering图b身高应为137厘米肩宽应为64厘米手长应为235厘米 图a主要学习内容主要学习内容n人体的形态结构人体的形态结构n人体测量的基本知识人体测量的基本知识n常用的人体测量数据常用的人体测量数据n人体测量数据的应用人体测量数据的应用第一节人体的形态结构第一节人体的形态结构n一.人体解剖学角度成人全身共有206块骨，其中只有177块直接参与人体的运动。分为躯干骨、颅骨和四肢骨3部分。骨与骨以结缔组织相连接，构成关节；肌肉在人体上分布很广，根据其形态、功能和位置等不同的特点，可分为3种类型：骨骼肌、平滑肌和心肌。第一节第一节 人体的形态结构人体的形态结构n二.人体运动学角度人体多刚体运动学模型人体多刚体运动学模型将人体简化成15个刚体，并通过14个铰链连接而成，铰链是球形的，可以做三维转动。该模型可以方便的分析人体的各种运动状态。n一一.人体测量简史人体测量简史 我国两千多年前的医学典籍内经中，已有关于人体测量的记载；公元前一世纪，罗马建筑师维特鲁威（Vitruvian）就从建筑学的角度对人体尺寸进行了较完整的论述；1870年，比利时人奎特莱特出版人体测量学；20世纪初，建立了人体测量统一的国际标准；第二节第二节 人体测量的基本知识人体测量的基本知识1914年，德国人类学家马丁出版人类学教科书，为沿用至今的各国人体尺寸测量方法奠定了基础；1919年，美国进行了10万退伍军人的多项人体测量工作，所得数据用于军服的设计制作；二战后，英美两国进行了大规模的海空军人体测量，1946年提出研究报告航空部队人体尺寸和人员装备；我国于1988年发布了相应的国家标准GB10000-88中国成年人人体尺寸。第二节第二节 人体测量的基本知识人体测量的基本知识第二节第二节 人体测量的基本知识人体测量的基本知识n二二.定义：定义：n人体测量学是一门用测量方法研究人体的体格特征的科学。它是通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别，用以研究人的形态特征，从而为各种工业设计和工程设计提供人体测量数据。第二节第二节 人体测量的基本知识人体测量的基本知识n三三.人体测量基本术语人体测量基本术语（GB3975-83）n（一）基本姿势立姿：立姿：指被测者挺胸直立，头部以眼耳平面定位，眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝向体侧，手指轻贴大腿侧面，膝部自然伸直，左、右足后跟并拢，前端分开，使两足大致呈45夹角，体重均匀分布于两足。第二节第二节 人体测量的基本知识人体测量的基本知识坐姿坐姿：指被测者挺胸坐在被调节到腓骨头高度的平面上，头部以眼耳平面定位，眼睛平视前方，左、右大腿大致平行，膝弯屈大致成直角，足平放在地面上，手轻放在大腿上。第二节第二节 人体测量的基本知识人体测量的基本知识n（二）基本测量面矢状面正中矢状面冠状面水平面眼耳平面第二节第二节 人体测量的基本知识人体测量的基本知识n（三）测量方向（三）测量方向（5个基本方向）个基本方向）在人体上、下方向上，将上方称为头侧端，下方称为足侧端。在人体左、右方向上，将靠近正中矢状面的方向称为内侧，远离正中矢状面的方向称为外侧。在四肢上，将靠近四肢附着部位的称为近位，远离四肢附着部位的称为远位。对于上肢，将桡骨侧称为桡侧，尺骨侧称为尺侧。对于下肢，将胫骨侧称为胫侧，腓骨侧称为腓侧。第二节第二节 人体测量的基本知识人体测量的基本知识尺骨尺骨桡骨桡骨胫骨胫骨腓骨腓骨第二节第二节 人体测量的基本知识人体测量的基本知识n（四）支承面、衣着和测量精度（四）支承面、衣着和测量精度支撑面：立姿时站立的地面或平台以及坐姿时的椅平面应是水平的、稳固的、不可压缩的。衣着：要求被测量者裸体或穿着尽量少的内衣(例如只穿内裤和汗背心)测量，在后者情况下，测量胸围时，男性应撩起汗背心，女性应松开胸罩后进行测量。测量值读数精度。线性测量项目测量值读数精确度为1mm，体重读数精确度为0.5kg。第二节第二节 人体测量的基本知识人体测量的基本知识n（五）基本测点及测量项目（五）基本测点及测量项目测测点点头部测点（16个）躯干和四肢部位测点（22个）测测量量项项目目头部测量项目（12项）躯干和四肢部位测量项目（69项）第二节第二节 人体测量的基本知识人体测量的基本知识n(六六)人体测量的主要仪器人体测量的主要仪器1.1.人体测高仪人体测高仪主要用来测量身高、坐高、立姿和坐姿的眼高以及伸手向上所及的高度等立姿和坐姿的人体各部位高度尺寸。第二节第二节 人体测量的基本知识人体测量的基本知识2.2.人体测量用人体测量用直角规直角规主要用来测量两点间的直线距离，特别适宜测量距离较短的不规则部位的宽度或直径。如耳、脸、手、足。第二节第二节 人体测量的基本知识人体测量的基本知识3.3.人体测量用弯角规人体测量用弯角规用于不能直接以直尺测量的两点间距离的测量，如测量肩宽、胸厚等部位的尺寸。此外，还有人体测量用三脚平行规，坐高此外，还有人体测量用三脚平行规，坐高椅，量足仪，软卷尺以及医用磅秤等。椅，量足仪，软卷尺以及医用磅秤等。第二节第二节 人体测量的基本知识人体测量的基本知识n(七七)测测量方法量方法GB/T570385GB/T570385测量时应在呼气与吸气的中间进行。其次序为从头向下到脚；从身体的前面，经过侧面，再到后面。测量时只许轻触测点，不可紧压皮肤，以免影响测量的准确性。身体某些长度的测量，既可用直接测量法，也可用间接测量法两种尺寸相加减。另外，测量项目应根据实际需要确定，具体测量方法可以详见GB/T570385的有关规定。第二节第二节 人体测量的基本知识人体测量的基本知识n四四.人体测量中的主要统计函数人体测量中的主要统计函数n（一）正态分布（一）正态分布n若影响某一数量指标的随机因素很多，而每个因素所起的作用不太大，则这个指标很可能服从正态分布。正态分布一般记为:N(,2)，虽然正态分布有无穷多个，但它们都可以通过标准化的方式 转化为一个特殊的正态分布，那就是均值为0，标准差为1的标准正态分布：N(0,1)。第二节第二节 人体测量的基本知识人体测量的基本知识第二节第二节 人体测量的基本知识人体测量的基本知识n（二）均值（二）均值 表示分布的集中情况。正态分布的图象即是以它为轴左右对称，正态分布的均值、中数和众数都位 于同一点第二节第二节 人体测量的基本知识人体测量的基本知识n（三）标准差（三）标准差为标准差，表示分布的离散程度。对于均值相同，标准差越大，则正态分布曲线越低阔，如果标准差越小，则正态分布曲线越高窄。第二节第二节 人体测量的基本知识人体测量的基本知识一个设计只能取一定的人体尺寸范围，只考虑整个分布的一部分“面积”，称为“适应域”，适应域是相对设计而言的，对应统计学的置信区间的概念。适应域可分为：对称适应域、偏适应域。对称适应域对称于均值；偏适应域通常是整个分布的某一边。n（四）适应域（四）适应域第二节第二节 人体测量的基本知识人体测量的基本知识n（五）百分位数（五）百分位数Pk一种指标、界值，在将样本中全部测量数值分为两部分，有k%的测量值小于小于等于它，1-k%的测量值大于它。人体测量尺寸在其实际的正态分布图中，每一个百分位数值都会对应有一个相应的x值。实际正态分布中的x值可以转化为标准正态分布中的z值。Pk唯一对应一个唯一对应一个z值值第二节第二节 人体测量的基本知识人体测量的基本知识百分位数Z百分位数Z百分位数Z0.51.02.55101520-2.576-2.326-1.960-1.645-1.282-1.036-0.8422.5305070758085-0.674-0.5240.0000.5240.6740.8421.036909597.599.099.51.2821.6451.9602.3262.576百分位数和百分位数和z z值简略对应表值简略对应表第二节第二节 人体测量的基本知识人体测量的基本知识某尺寸对应的百分位数的计算某百分位数人体尺寸的计算Z值对应的概率值值对应的概率值p即为所求该百分位数即为所求该百分位数第二节第二节 人体测量的基本知识人体测量的基本知识n例例1 1：已知女性：已知女性A A身高身高1610mm1610mm，试求有百分之几的，试求有百分之几的东北女性超过其高度？东北女性超过其高度？解:由表查得东北女性身高平均值=1586mm,标准差=51.8mm 根据Z 值查表得：P=0.677 结论：身高在1610mm以下的东北女性为67.7%，超过女性A身高的东北女性则为32.3%。第二节第二节 人体测量的基本知识人体测量的基本知识例例2:2:设计适用于设计适用于9090东南区男性使用的产品，试东南区男性使用的产品，试问应按怎样的身高范围设计该产品尺寸问应按怎样的身高范围设计该产品尺寸?解：解：由表查得东南区男性身高平均值 1686mm，标准差55.2mm。要求产品适用于90的人群，故应以第5百分位数为下限，第95百分位数为上限进行设计，由表查得：5%对应z值-1.645；95%对应z值=1.645 由此可求得第5百分位数为 1686+55.2(-1.645)=1595.2（mm）第95百分位数值为 168655.21.645=1776.8（mm）结论：按身高1595.21776.8mm设计产品尺寸，将适用于90的东南区男性。第二节第二节 人体测量的基本知识人体测量的基本知识项目东北、华北区西北区东南区华中区华南区西南区平均值标准差平均值标准差平均值标准差平均值标准差平均值标准差平均值标准差体 重kg男648.2607.6597.7576.9566.9556.8女557.7527.1517.1506.8496.5506.9身高/mm男169356.6168453.7168655.2166956.3165057.1164756.7女158651.8157551.9157550.8156050.7154949.7154653.9胸 围/mm男88855.588051.586552.085349.285148.985548.3女84866.483755.983159.882055.881957.680958.8中国分地区人体数据平均值标准差表中国分地区人体数据平均值标准差表第三节第三节 常用人体测量数据常用人体测量数据n一一.影响人体测量数据差异的因素影响人体测量数据差异的因素n（一）性别（一）性别对于大多数人体尺寸，男性比女性大些；(但有四个尺寸胸厚、臀宽、臂部及大腿周长正相反)。同整个身体相比，女性的手臂和腿较短，躯干和头占的比例较大，肩较窄，骨盆较宽。皮下脂肪厚度及脂肪层在身体上的分布，男女也有明显差别。在腿的长度尺寸起重要作用的场所（如座姿操作的岗位），考虑女性的人体尺寸至关重要。第三节第三节 常用人体测量数据常用人体测量数据n（二）年龄（二）年龄n在采用人体尺寸时，必须判断对象适合那些年龄组，要注意不同年龄组尺寸数据的差异。例如：n人体尺寸增长过程：男20岁、女18岁。（结束）n手的尺寸：男15岁、女13岁。（达到一定值）n脚的大小：男17岁、女15岁。（基本定型）n成 年 人：身高随年龄增长而收缩；体重、肩宽、腹围、臀围、胸围却随年龄增长而增长。第三节第三节 常用人体测量数据常用人体测量数据n年龄段 女性 男性n1-5+36+36n5-10+28+27n10-15+22+30n15-20+1+6n20-3500n35-40-10n40-50-1-1n50-60-1-1n60-70-1-1n70-80-1-1n80-90-1-1 身高随年龄的变化身高随年龄的变化 第三节第三节 常用人体测量数据常用人体测量数据n（三）年代（三）年代n随着生活水平的提高,人的平均高度也在增长 欧洲居民每隔10年身高增加1-1.4cm美国城市男性青年在1973-1986年间身高增加2.3cm日本男性青年在1934-1965年间身高增加5.2cm、体重增加4kg、胸围增加3.1cm我国原广州中山医学院男性在1956-1979年的23年间身高增加4.38cm、女性身高增加2.67cm第三节第三节 常用人体测量数据常用人体测量数据n（四）地区与种族（四）地区与种族由于不同国家、不同地区、不同种族的人体尺寸的差异，即使是同一国家，不同地区的人体尺寸也有差异。因此，在设计中考虑产品的多民族的通用性。几个国家的男子平均身高(mm)国别美国原苏联 西德英国瑞典法国意大利中国日本身高177217671755175317411711171016801667第三节第三节 常用人体测量数据常用人体测量数据n东北、华北区（黑龙江、吉林、辽林、内蒙古、山东、北京、天津、河北）n西北区（甘肃、青海、陕西、山西、西藏、宁夏、河南、新疆）n东南区（安徽、江苏、上海、浙江）n华中区（湖南、湖北、江西）n华南区（广东、广西、福建）n西南区（贵州、四川、云南）第三节第三节 常用人体测量数据常用人体测量数据n（五）职业（五）职业n不同职业的人在身体大小及比例上也存在着差异一般体力劳动者，其平均身体尺寸都会比脑力劳动者稍大些。工业部门的工作人员要比军队人员体型小一般部门的工作人员要比某些体育运动项目的运动员矮小。第三节第三节 常用人体测量数据常用人体测量数据n二二.我国常用人体测量数据我国常用人体测量数据n（一）成年人人体结构尺寸（一）成年人人体结构尺寸(GB10000-88)n是指静态的人体尺寸，它是人体处于固定的标准状态下测量的。人体主要尺寸立姿人体尺寸坐姿人体尺寸人体水平尺寸 第三节第三节 常用人体测量数据常用人体测量数据 年龄分组测量项目男（1860岁）女（1855岁）1510509095991510509095991.1 身高/mm154315831604167817541775181414491484150315701640165916971.2 体重/kg44485059707583394244526366711.3 上臂长/mm2792892943133333383492522622672843033023191.4 前臂长/mm2062162202372532582681851931982132292342421.5 大腿长/mm4134284364654965055233874024104384674764941.6 小腿长/mm324338344369396403419300313319344370375390人体主要尺寸人体主要尺寸百分位数第三节第三节 常用人体测量数据常用人体测量数据 年龄分组 测量项目男（1860岁）女（1855岁）1 5 10 50 90 95 991 5 10 50 90 95 992.1 眼高1436 1474 1495 1568 1643 1664 17051337 1371 1388 1454 1522 1541 15792.2 肩高1244 1281 1299 1367 1435 1455 14941166 1195 1211 1271 1333 1350 13852.3 肘高925 954 968 1024 1079 1096 1128873 899 913 960 1009 1023 10502.4 手功能高206 216 220 237 253 258 268185 193 198 213 229 234 2422.5 会阴高413 428 436 465 496 505 523387 402 410 438 467 476 4942.6 胫骨点高324 338 344 369 396 403 419300 313 319 344 370 375 390百分位数立姿人体尺寸立姿人体尺寸第三节第三节 常用人体测量数据常用人体测量数据 年龄分组 测量项目 男（1860岁）女（1855岁）1 5 10 50 90 95 991 5 10 50 90 95 993.1 坐高836 858 870 908 947 958 979789 809 819 855 891 901 9203.2 坐姿颈椎点高599 615 624 657 691 701 719563 579 587 617 648 657 6753.3 坐姿眼高729 749 761 798 836 847 868678 695 704 739 773 783 8033.4 坐姿肩高539 557 566 598 631 641 659504 518 526 556 585 594 6093.5 坐姿肘高214 228 235 263 291 298 312201 215 223 251 277 284 2993.6 坐姿大腿厚103 112 116 130 146 151 160107 113 117 130 146 151 1603.7 坐姿膝高441 456 461 493 523 532 549410 424 431 458 485 493 5073.8 小腿加足高372 383 389 413 439 448 463331 342 350 382 399 405 4173.9 坐深407 421 429 457 486 494 510388 401 408 433 461 469 4853.10 臀膝距499 515 524 554 585 595 613481 495 502 529 561 570 5873.11 坐姿下肢长892 921 937 992 1046 1063 1096826 851 865 912 960 975 1005百分位数坐姿人体尺寸坐姿人体尺寸第三节第三节 常用人体测量数据常用人体测量数据 人人体体水水平平尺尺寸寸第三节第三节 常用人体测量数据常用人体测量数据 年龄分组 百分测量 位数项目 男（1860岁）女（1855岁）1 5 10 50 90 95 991 5 10 50 90 95 994.1胸宽242 253 259 280 307 315 331219 233 239 260 289 299 3194.2胸厚176 186 191 212 237 245 261159 170 176 199 230 239 2604.3肩宽330 344 351 375 397 403 415304 320 328 351 371 377 3874.4最大肩宽383 398 405 431 460 469 486347 363 371 397 428 438 4584.5臀宽273 282 288 306 327 334 346275 290 296 317 340 346 3604.6坐姿臀宽284 295 300 321 347 355 369295 310 318 344 374 382 4004.7坐姿两肘间宽353 371 381 422 473 489 518326 348 360 404 460 478 509 4.8胸围762 791 806 867 944 970 1018717 745 760 825 919 949 10054.9腰围620 650 665 735 859 895 960622 659 680 772 904 950 10254.10臀围780 805 820 875 948 970 1009795 824 840 900 975 1000 1044人体水平尺寸人体水平尺寸第三节第三节 常用人体测量数据常用人体测量数据n（二）成年人人体功能尺寸（二）成年人人体功能尺寸(GB/T13547-92)n是指动态的人体尺寸，是人在进行某种功能活动时肢体所能达到的空间范围，它是动态的人体状态下测得。是由关节的活动、转动所产生的角度与肢体的长度协调产生的范围尺寸，它对于解决许多带有空间范围、位置的问题很有用。（立、坐、跪、卧、爬）立、坐、跪、卧、爬）第三节第三节 常用人体测量数据常用人体测量数据 测 量 项 目男（1860岁）女（1855岁）P5 P50 P95P5 P50 P95立姿双手上举高立姿双手功能上举高立姿双臂左右平展宽立姿双臂功能平展宽立姿双肘平展宽坐姿前臂手前伸长坐姿前臂手功能前伸长坐姿上肢前伸长坐姿上肢功能前伸长坐姿双手上举高跪姿体长跪姿体高俯卧体长俯卧体高爬姿体长爬姿体高1971 2108 22451869 2003 2138 1579 1691 18021374 1483 1593816 875 934416 447 478310 343 376777 834 892673 730 7891249 1339 1426592 626 6611190 1260 1330 2000 2127 2257364 372 383 1247 1315 1384761 798 8361845 1968 20891741 1860 19761457 1559 16591248 1344 1438756 811 869383 413 442277 306 333712 764 818607 657 707 1173 1251 1328553 587 6241137 1196 12581867 1982 2102359 369 3841183 1239 1296 694 738 783身高身高:指人身体直立、眼睛向前平视时从地面到头顶的垂直距离。应用：应用：用于确定通道和门的最小高度。然而，一般建筑规范规定的和成批生产制做的门和门框高度都适用于99%以上的人，所以，这些数据可能对于确定人头顶上的障碍物高度更为重要。第三节第三节 常用人体测量数据常用人体测量数据身高身高眼睛高度眼睛高度:指人身体直立、眼睛向前平视时从地面到内眼角的垂直距离。应用应用：可用于确定在剧院、礼堂、会议室等处人的视线，用于布置广告和其他展品。用于确定屏风和开敞式大办公室内隔断的高度。第三节第三节 常用人体测量数据常用人体测量数据立立姿姿眼眼高高肘部高度肘部高度:指从地面到人的前臂与上臂接合处可弯曲部分的距离。应用：应用：用于确定柜台、梳妆台、厨房案台、工作台以及其他站着使用的工作表面的舒适高度。通过科学研究发现最舒适的高度是低于人的肘部高度7.6cm。另外，休息平面的高度大约应该低于肘部高度2.53.8cm。第三节第三节 常用人体测量数据常用人体测量数据肘肘部部高高度度坐高：坐高：指人挺直坐着时，座椅表面到头顶的垂直距离。应用：应用：用于确定座椅上方障碍物的允许高度。在布置双层床时，搞创新的节约空间设计时，例如利用搁楼下面的空间吃饭或工作都要由这个关键的尺寸来确定其高度。确定办公室或其他场所的低隔断要用到这个尺寸，确定餐厅和酒吧里的隔断也要用到这个尺寸。第三节第三节 常用人体测量数据常用人体测量数据坐姿眼睛高度坐姿眼睛高度:指人的内眼角到座椅表面的垂直距离。应用：应用：当视线是设计问题的中心时，确定视线和最佳视区要用到这个尺寸，这类设计对象包括剧院、礼堂、教室和其他需要有良好视听条件的室内空间。第三节第三节 常用人体测量数据常用人体测量数据坐姿眼高坐姿眼高坐姿肩高坐姿肩高:指从座椅表面到脖子与肩峰之间的肩中部位置的垂直距离。应用：应用：这些数据大多数用于机动车辆中比较紧张的工作空间的设计中，在设计那些对视觉听觉有要求的空间时，这个尺寸有助于确定出妨碍视线的障碍物，在确定火车座的高度以及类似的设计中有用。第三节第三节 常用人体测量数据常用人体测量数据最大肩宽最大肩宽:指两个三角肌外侧的最大水平距离。应用：应用：可用于确定环绕桌子的座椅间距和影剧院、礼堂中的排椅座位间距，也可用于确定公用和专用空间的通道间距。第三节第三节 常用人体测量数据常用人体测量数据两肘之间宽度：两肘之间宽度：指两肘屈曲、自然靠近身体、前臂平伸时两肘外则面之间的水平距离。应用：应用：可用于确定会议桌、告桌、柜台和牌桌周围座椅的位置。第三节第三节 常用人体测量数据常用人体测量数据臀部宽度：臀部宽度：指臀部最宽部分的水平尺寸。这个尺寸也可以站着测量，这时就成为下半部躯干的最大宽度。应用：应用：用于确定座椅内侧尺寸和设计酒吧、柜台和办公座椅。第三节第三节 常用人体测量数据常用人体测量数据坐姿肘高：坐姿肘高：指从座椅表面到肘部尖端的垂直距离。应用：应用：与其他一些数据和考虑因素联系在一起，用于确定椅子扶手、工作台、书桌、餐桌和其他特殊设备的高度。第三节第三节 常用人体测量数据常用人体测量数据大腿厚度：大腿厚度：指从座椅表面到大腿与腹部交接处的大腿端部之间的垂直距离。应用：应用：是设计柜台、书桌、会议桌、家具及其他一些室内设备的关键尺寸，而这些设备都需要把腿放在工作面下面。特别是有直拉式抽屉的工作面，要使大腿与大腿上方的障碍物之间有适当的间隙，这些数据是必不可少的。第三节第三节 常用人体测量数据常用人体测量数据第四节第四节 人体测量数据的应用人体测量数据的应用n一.利用人体尺寸的一般步骤与方法（一）确定所设计产品的类型（二）满足度（三）选择合适百分位数（四）确定修正量（五）产品尺寸的最后设定第四节第四节 人体测量数据的应用人体测量数据的应用产品类型产品类型定义说明型 需两个人体尺寸百分位数作为尺寸上限值和下限值的依据双限值设计型只需一个人体尺寸百分位数作为尺寸上限值或下限值的依据单限值设计 A型只需一个人体尺寸百分位数作为尺寸上限值的依据大尺寸设计 B型只需一个人体尺寸百分位数作为尺寸下限值的依据小尺寸设计 型只需第50百分位数（P50）作为尺寸的依据平均尺寸设计（一）产品的类型（一）产品的类型第四节第四节 人体测量数据的应用人体测量数据的应用n（二）满足度（二）满足度 所设计的产品或工程系统，在尺寸上能满足的适合使用者的人数，占特定使用者群体的百分率，称为满足度。n取值依据人体尺寸的变异性技术可行性经济合理性第四节第四节 人体测量数据的应用人体测量数据的应用n（三）（三）人体尺寸百分位的选择人体尺寸百分位的选择产品类型重要程度满足度型产品涉及人的健康、安全98一般工业产品90A型产品涉及人的健康、安全99或者95一般工业产品90B型产品涉及人的健康、安全99或者95一般工业产品90型产品一般工业产品通用成年男女通用一般工业产品通用第四节第四节 人体测量数据的应用人体测量数据的应用n（四）确定修正量（四）确定修正量n设计中的实际尺寸应该考虑人的穿衣、作业姿势、操作功能以及人的心理等因素。修正量修正量心理修正量心理修正量功能修正量功能修正量衣着修正量衣着修正量姿势修正量姿势修正量操作修正量操作修正量第四节第四节 人体测量数据的应用人体测量数据的应用第四节第四节 人体测量数据的应用人体测量数据的应用n（五）产品尺寸的最后设定（五）产品尺寸的最后设定最小功能尺寸功能修正量人体尺寸百分位数最佳功能尺寸功能修正量人体尺寸百分位数心理修正量第四节第四节 人体测量数据的应用人体测量数据的应用n例例3 3：试确定适合中国男人使用的固定座椅座面高度：试确定适合中国男人使用的固定座椅座面高度分析：座椅座面高度属于分析：座椅座面高度属于BB型产品。根据人体数据运用准则，座型产品。根据人体数据运用准则，座椅座面高度取第椅座面高度取第5 5百分位的百分位的“小腿加足高小腿加足高”人体数据为基本设计数人体数据为基本设计数据，以防大腿下面承受压力引起疲劳和不舒适。据，以防大腿下面承受压力引起疲劳和不舒适。查表，查表，X X38.3cm38.3cm，功能修正主要应考虑两方面：一是鞋跟高的，功能修正主要应考虑两方面：一是鞋跟高的修正量，一般为修正量，一般为2.52.53.8cm3.8cm，取，取2.5cm2.5cm；另一方面是着装；另一方面是着装(裤厚裤厚)修修正量，一般为正量，一般为0.3cm0.3cm。即。即f f2.52.5十十0.30.32.8cm2.8cm。座椅座面高度的。座椅座面高度的设计不需考虑心理修正量，即设计不需考虑心理修正量，即p=0p=0。因此，固定座椅座面高度的合理值应为：因此，固定座椅座面高度的合理值应为：X Xopm=opm=X Xffpp38.338.3十十2.82.8十十0=41.141.0 cm0=41.141.0 cm第四节第四节 人体测量数据的应用人体测量数据的应用n例例4 4：试设计适用于中国人使用的车船卧铺上：试设计适用于中国人使用的车船卧铺上下铺净空高度下铺净空高度分析：车船卧铺上下铺净空高度属于成年男女分析：车船卧铺上下铺净空高度属于成年男女通用产品。用中国男子坐姿高第通用产品。用中国男子坐姿高第9999百分位数为百分位数为基本参数基本参数X X，查表，查表，X X979mm979mm。衣裤厚度。衣裤厚度(功功能能)修正量取修正量取3mm3mm，人头顶无压迫感最小高度，人头顶无压迫感最小高度(心理修正量心理修正量)为为115mm115mm，则卧铺上下铺最小净，则卧铺上下铺最小净间距和最佳净间距分别为间距和最佳净间距分别为:X Xminmin=X Xf f979979十十3 3982mm982mm X Xoptopt=X Xf fp p979979十十3 3十十115=1097mm115=1097mm第四节第四节 人体测量数据的应用人体测量数据的应用n二二.人体各部分结构参数的计算人体各部分结构参数的计算（一）（一）由身高计算各由身高计算各部分尺寸部分尺寸（二）由体重计算体（二）由体重计算体积和表面积积和表面积 V=1.015W4.937式中:V为人体体积(L)W为人体体重(kg)B=0.006lH(cm)+0.0128W(kg)-0.1529第四节第四节 人体测量数据的应用人体测量数据的应用三三.人体身高在人体身高在设计中的应用设计中的应用一些“机”的设计可以根据人的身高进行大概的确定 人体比例图n按照Vitruvian对人体各部尺度的描述，在文艺复兴时期Leonardo daVinci创作出了著名的人体比例图.
