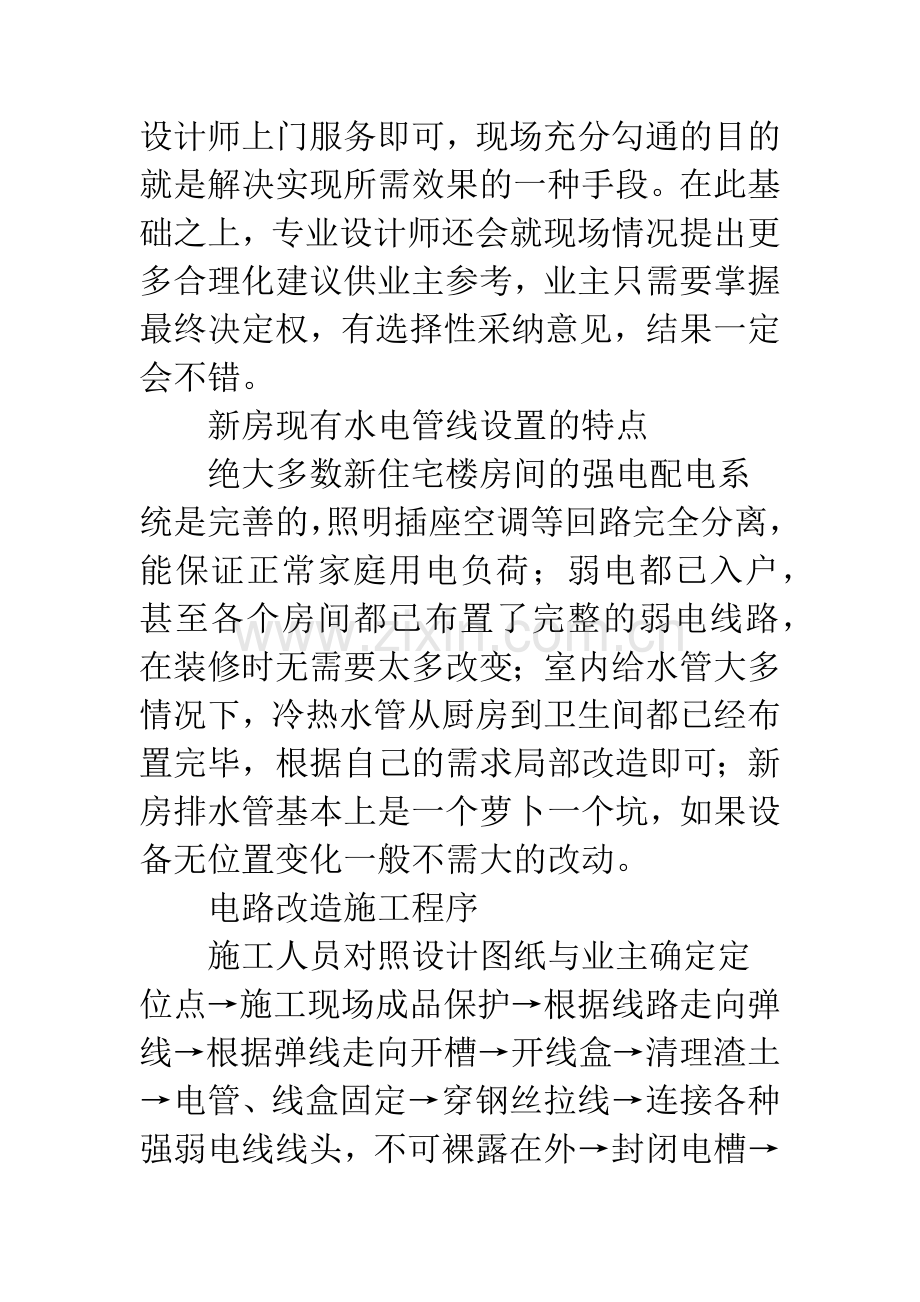

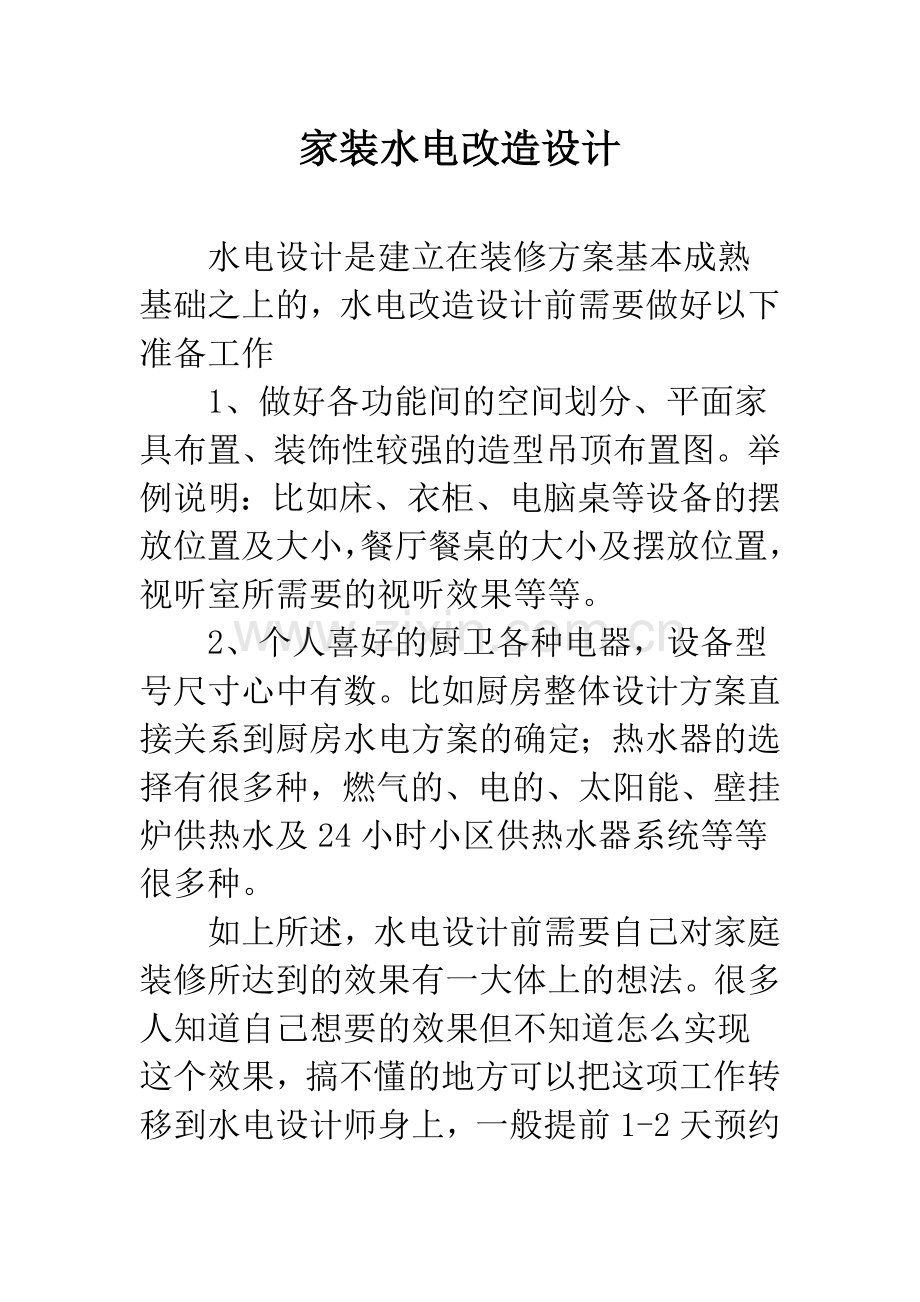

家装水电改造设计水电设计是建立在装修方案基本成熟基础之上的，水电改造设计前需要做好以下准备工作1、做好各功能间的空间划分、平面家具布置、装饰性较强的造型吊顶布置图。举例说明：比如床、衣柜、电脑桌等设备的摆放位置及大小，餐厅餐桌的大小及摆放位置，视听室所需要的视听效果等等。2、个人喜好的厨卫各种电器，设备型号尺寸心中有数。比如厨房整体设计方案直接关系到厨房水电方案的确定；热水器的选择有很多种，燃气的、电的、太阳能、壁挂炉供热水及24小时小区供热水器系统等等很多种。如上所述，水电设计前需要自己对家庭装修所达到的效果有一大体上的想法。很多人知道自己想要的效果但不知道怎么实现这个效果，搞不懂的地方可以把这项工作转移到水电设计师身上，一般提前1-2天预约设计师上门服务即可，现场充分勾通的目的就是解决实现所需效果的一种手段。在此基础之上，专业设计师还会就现场情况提出更多合理化建议供业主参考，业主只需要掌握最终决定权，有选择性采纳意见，结果一定会不错。新房现有水电管线设置的特点绝大多数新住宅楼房间的强电配电系统是完善的，照明插座空调等回路完全分离，能保证正常家庭用电负荷；弱电都已入户，甚至各个房间都已布置了完整的弱电线路，在装修时无需要太多改变；室内给水管大多情况下，冷热水管从厨房到卫生间都已经布置完毕，根据自己的需求局部改造即可；新房排水管基本上是一个萝卜一个坑，如果设备无位置变化一般不需大的改动。电路改造施工程序施工人员对照设计图纸与业主确定定位点施工现场成品保护根据线路走向弹线根据弹线走向开槽开线盒清理渣土电管、线盒固定穿钢丝拉线连接各种强弱电线线头，不可裸露在外封闭电槽对强弱电进行验收测试电路材料1、家装水电二次改造强电线路需采用经过国家强制3C认证标准的BV导线；一般不采用护套多芯线缆，如出现多芯与单芯线缆对接情况，必需对接头处进行涮锡处理。2、强电材料采购遵循不同用途线缆采用分色原则，防止不分色造成后期维护不方便，具体表现在：零线一般为蓝色，火线黄、红、绿三色均可采用，接地线为黄绿双色线。保证线色的统一分配有利于后期维护工作。新房水电设计注意事项1、弱电宜采用屏蔽线缆，二次装修线路布置需要重新开槽布线，大多强弱电只能从地面走管，而且强弱电管交叉、近距离并行等情况很常见。如弱电采用非屏蔽线缆，可能会造成信号干扰。2、电路走线设计原则把握“两端间最短距离走线”原则，不故意绕线，保持相对程度上的“活线”3、原则上如果开发商提供的强电电管是PVC管，二次水电改造时宜采用PVC管，不宜采用JDG管，否则很难实现整体接地连接，从而留下后患。如果原开发商提供的强电电管本身就是JDG管，则两种管材均可使用。4、水电设计需要把握自己要求的水电路改造设计方案与实际水电系统是否匹配问题，如新住宅楼如果用到即热型电热水器、中央空调和其他功率特别大的电器，需要考虑从配电箱新配一路线供使用。5、厨房水电设计需要橱柜设计图纸配合加上安全性评估成案6、水电设计时一定要掌握厨房卫生间及其他功能间家具、电器设备尺寸及特点，才能对水电改造方案做出准确定位。7、普通住宅水电设计设备功能参考配置，以三室一厅一卫一厨普通配置为例，大户型以此类推。厨房正常设备：电饭堡、微波炉、烟机、某些需要电源的灶台、操作台备用、水盆下备用电源；热水器电源及给回水。厨房有选择性设备：烤箱、消毒柜、冰箱电源、洗衣机电源给排水、软水机电源给排水、橱宝电源给水、洗碗机电源给排水、橱柜灯电源、背景音乐箱。卫生间正常设备：浴霸、镜前灯、排风扇、吹风机电源；电热水器电源及给水、洗衣机电源及给排水；浴、浴缸、洗手盆、马桶给排水。卫生间有选择性设备：礅布池、电话、妇洗器、背景音乐音箱。客厅正常设备：电视机电源及电视端口、空调电源、网络及电源、电话端口、沙发两边电源。客厅有选择性设备：家庭影院、视频共享、投影、卫星电视、电动窗帘、吊顶造型照明电源、安防、灯光控制、智能控制系统。卧室正常设备：床头备用电源、电话、电视、空调。卧室有选择性设备：灯光双控、网络及电源、壁灯、视频共享、窗帘控制、卫星电视、灯光控制。书房正常设备：网络及电源、电话、备用插座。书房有选择性设备：背景音乐、电视及电源、视频共享、电动窗帘。补充说明：餐厅及其他卧室设备电源相对较简单，可根据实际情况变动。另外以上设备说明只是对功能间正常用途所列，难免有多余的或遗漏项目。针对个案需要具体分析才能达到“量体裁衣”之效果。家庭电路改造施工及其注意事项1.二手房预制板结构楼板尽量避免在原楼板基础上开槽走管，防止打穿到楼下甚至因为施工中的较大震动可能会造成老楼房结构破坏。2.不宜随意在地面开槽跨接线管，避开管道区；不宜随意在地面打卡固定管线，避开管道区3.开暗盒遇到钢筋要避开，可上移下移甚至更改位置，禁止断筋。4.禁止在墙体开长横槽走电管。承重墙易破坏结构，轻体墙长距离断筋照样会造成后患。5.无特殊情况，电线管不宜走石膏线内，易造成死弯，死线。6.管径小于25MM的PVC冷弯电管拐弯用弯管器，不能加弯头拐弯。7.走电管禁止采用三通走线，后期无法维护。电线管铺设完毕，需用PVC胶粘结接口处。9.卫生间潮湿区域地面不宜走电管；如避免不了，地面必需整管，不可留管接头。10.电线管预先铺设完毕，固定完毕，然后用钢丝穿线11.电路走线把握“两端间最近距离走线”，禁止无故绕线，无谓增大水电改造开支且易造成人为的“死线”情况发生。12.强弱电线接线盒间距正常情况下500MM，地面平行间距不低于200MM，弱电电线特别是铜轴电缆必需采用多层屏蔽功能线缆。13.卫生间等电位联接端子箱不可封死14.各房间插座开关面板参考数据。照明控制主开关高度1400-1500MM，左右距毛坯门框200MM；普通插座高度350-400MM；床头双控开关高度850MM左右；壁挂电视电源高度根据空间大小及电视尺寸确定，一般高度为1000-1200MM；背景音乐，温控、智能照明、电器控制弱电面板高度数值参考照明主开关，以方便控制为宜。15.禁止非导管电线直埋入墙、顶、地面以下。导线管暗敷使用规格，平方BV导线采用直径16MM管，4平方BV导线采用直径20MM管，保证暗敷导线管穿线后的空余量60%。17.保证导线连接坚固，接头不受拉力，包扎严密，导线间连接应用压接或绞接法，绞接长度不小于圈，裸露电线头必须先用防水胶带包扎后用耐磨胶布缠绕。18.强电改造中原则上禁止单芯线缆与多芯线缆直接对接头，如无法避免，接头必需涮锡处理。19.严格遵守设计方案强弱电走线方案弹线开槽.线管长度超过15m或有两个直角弯时，应增设拉线盒或适当增大直角弯半径。暗埋管线弯路过多，铺设管路时，应按设计图纸要求及现场情况，按最近的距离铺设线路。20.强电电源线与电话线、电视线、网线、音响线等弱电线不得穿入同一根管内。21.强电导线电管与水管、燃气、弱电电管不可同槽暗敷.22.家装水电改造中，强电导线线色需要分明确：相线颜色宜用红、绿、黄三相任意色，零线采用蓝色，保护线用黄绿双色线，控制线采用白色。23.电气改造中任何接线头处必需加装过线盒,直管中不可留有接线头;任何有线头接线盒不可用石膏或水泥材料封堵,加装盖板易于维护。24.电气工程施工完成后，应进行必要的检查和试验，如漏电开关的动作，各回路的绝缘电阻以及电器通电，灯具试亮、开关试控制等，检验合格后方能进行下一步工作。25.电路改造竣工后必需出具相关详细图纸。水路改造施工程序施工人员对照设计图纸与业主确定定位点施工现场成品保护根据线路走向弹线根据弹线对顶面固定水卡根据弹线走向开槽清理渣土根据尺寸现场墙顶面水管固定检查各回路是否有误对水路进行打压验收测试封闭水槽水路材料1、分清楚原房间管道材料材质，目前新建住宅给水管道以PPR管居多，辅以PB管、PE-RT管、铜管、铝塑管和其他管道；老式住宅给水大多为镀锌管。新居装修大多采用PPR管道进行改造，此管道性能稳定，只要材料质量可靠及掌握技术要领，管件连接方式较为方便，隐患较小。2、注意塑制品给水管道材质不一样，不可以直接焊熔接，如有必要必需加装专用转换接头进行转接。3、家装中禁止使用对饮用水产生严重污染的含铅PVC给水管材及镀锌管材水路改造注意事项1.家装二次水路改造遵循“水走天”原则，易于后期维护，且不用大幅度提高地面高度不影响层高。2.家庭装修水路改造常用参考尺寸数据:淋浴混水器冷热水管中心间距150MM,距地1000-1200MM;上翻盖洗衣机水口高度1200MM;电热水器给水口高度等于层净高-电热水器固定上方距顶距离-电热水器直径-200MM；水盆菜盆给水口高度450-550MM;马桶给水口距地200MM,距马桶中心一般靠左250MM;墩布池给水口高出池本身200MM为宜.其他给排水尺寸根据产品型号确定.3.水路改造严格遵守设计图纸的走向和定位进行施工，在实践操作过程中，必需通过业主联系相关产品厂家，掌握不同型号橱宝、净软水机、洗衣机、水盆、浴用混水器、热水器等机型要求的给水排水口位置及尺寸，防止操作失误造成后期无法安装相关设备。4.一般来说,正对给水口方向,右冷左热.5.管材剪切:管材采用专用管剪剪断,管剪刀片卡口应调整到与所切割管径相符，旋转切断时应均匀用力,断管应垂直平整无毛刺.管熔接:PPR管采用热熔连接方式最为可靠，接口强度大,安全性能更高。连接前，应先清除管道及附件上的灰尘及异物。连接完毕，必须紧握管子与管件保持足够的冷却时间方可松手。、PB、PE等不同材质热熔类管材相互连接时，必需采用专用转换接头或进行机械式连接，不可直接熔接。8.给水管顶面固定宜采用金属吊卡固定，直线固定卡间距一般600MM。9.二手房排水管改造注意原金属管与PVC管连接部位特殊处理，防止处理不当下水管渗漏水。10.室内有条件的应尽量加装给水管总控制阀，方便日后维护；如遇水表改造必需预留检修空间，且水表改后保持水平。11.水路改造完毕需出具详细图纸备案水路改造施工工艺1、一般要求安装人员应熟悉热熔式插接连接PPR管的一般性能，掌握基本的操作要点。安装人员应熟悉设计图纸，了解建筑物的结构工艺布置情况及其它工种相互配合的关系。施工前应对材料和外观及配件等进行检查，禁止将交联聚丙烯管长期暴露于阳光下。管道穿越墙、板处应设套管，套管内径应比穿管外径大20mm，套管内填柔性不燃材料。检查提供的管材和管件应符合设计规定,并附有产品说明书和质量合格证明书。不得使用有损坏迹象的材料.材料进场后要核对规格与数量.检验管材是否有弯扁,劈裂现象。2、施工要点管子的切割应采用专门的切割剪。剪切管子时应保证切口平整。剪切时断面应与管轴方向垂直。在熔焊之前，焊接部分最好用酒精清洁，然后用清洁的布或纸擦干。并在管子上划出需熔焊的长度。将专用熔焊机打开加温至260，当控制指示灯变成绿灯时，开始焊接。将需连接的管子和配件放进焊接机头，加热管子的外表面和配件接口的内表面。然后同时从机头处拔出并迅速将管子加热的端头插入已加热的配件接口。插入时不能旋转管子，插入后应静置冷却数分钟不动。熔焊机用完后，需清洁机头以备下次使用。将已熔焊连接好的管子安装就位。家装水电改造设计
