控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-1

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率

原材料( ST12钢板)

含C量

≤0.21％
验证质保单
１
批
检验单
退回供方

含Si量

≤0.30％
验证质保单
１
批
检验单
退回供方

含Mn量

≤1.2％
验证质保单
１
批
检验单
退回供方

含P量

≤0.03％
验证质保单
１
批
检验单
退回供方

含S量

≤0.025％
验证质保单
１
批
检验单
退回供方

σS

≥305％
验证质保单
１
批
检验单
退回供方

σb

≥210％
验证质保单
１
批
检验单
退回供方

δ5

≥29％
验证质保单
１
批
检验单
退回供方

厚度

2.5-0.1
0-25mm千分尺
1
批
检验单
退回供方

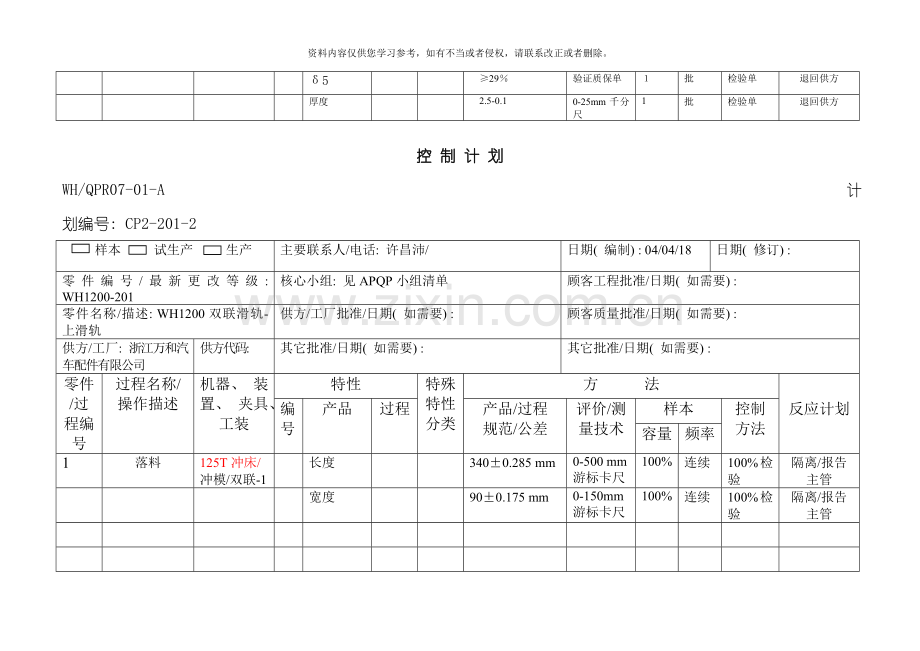

控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-2

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
1
落料
125T冲床/
冲模/双联-1

长度

340±0.285 mm
0-500 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

宽度

90±0.175 mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-3

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
4
第一道成型
25冲床/
冲模/双联-2

宽度

73.6±0.15mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

高度

7.5±0.0.075 mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-4

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
5
冲孔板定位孔
25冲床/
冲模/双联-4
1

174.5±0.2mm
0-300 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

2

66.5±0.15mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

3

108±0.23mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

4

75±0.15mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

5

7±0.075mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

6

33±0.125mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

7

6±0.06mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

8

27.3±0.105mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-5

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
5
冲孔板定位孔
25冲床/
冲模/双联-4
9

14±0.09mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

10

4±0.0.06mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

11

2.7±0.06mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

12

7.5±0.075mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

13

32.3±0.125mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

14

4±0.06mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

孔径

Ф12±0.09mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

圆角

R2
R规
首件
批
检验单
调整模具
控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-6

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
６
冲弹簧固定爪
25冲床/
冲模/双联-5
1

6.75±0.075mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

2

6.5±0.075mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

3

5.5±0.0.06mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

4

11±0.09mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

5

56.8±0.15mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

6

6.7±0.075mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

圆角

R2.5
R规
首件
批
检验单
调整模具

角度

60°±0.5
角度尺
首件
批
检验单
调整模具
控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-7

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
7
倒板定位孔打凸
25冲床/
冲模/双联-4-1

定位孔与凸孔边距离

▼
28±0.105mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

凸孔至边距

12±0.09mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

凸孔宽度

10±0.0.09mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

凸孔长度

11.5±0.09mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

凸孔高度

3.5±0.0.06mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-8

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
8
第二道成型带打凸
25冲床/
冲模/双联-6

内侧宽度

34.4±0.1mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

高度

19+0.10mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

外宽度

19.6±0.105mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

凸孔高

2.5±0.05mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-9

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
10
冲孔及腰孔
25冲床/
冲模/双联-８

端面至Ф5孔距离

8±0.075mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

端面至Ф8.5孔距离

18.5±0.105mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

Ф8.5至Ф9孔距离

16±0.105mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

Ф9孔间距离

15±0.105mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

Ф9孔至腰孔距离

▼
252±0.26mm
0-300mm游标卡尺
100%
连续
100%检验
隔离/报告主管

腰孔间距

26.5±0.105mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

腰孔长度

13±0.09mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管

腰孔宽度

9±0.075mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管
控 制 计 划
WH/QPR07-01-A 计划编号: CP2-201-9

样本 试生产 生产
主要联系人/电话: 许昌沛/
日期( 编制) : 04/04/18
日期( 修订) :
零件编号/最新更改等级: WH1200-201
核心小组: 见APQP小组清单
顾客工程批准/日期( 如需要) :
零件名称/描述: WH1200双联滑轨-上滑轨
供方/工厂批准/日期( 如需要) :
顾客质量批准/日期( 如需要) :
供方/工厂: 浙江万和汽车配件有限公司
供方代码:
其它批准/日期( 如需要) :
其它批准/日期( 如需要) :
零件/过程编号
过程名称/操作描述
机器、 装置、 夹具、 工装
特性
特殊特性分类
方 法

编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
反应计划

容量
频率
10
冲孔及腰孔
25冲床/
冲模/双联-８

Ф5孔径

Ф5±0.06mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

Ф8.5孔径

Ф8.5±0.075mm
0-150 mm游标卡尺
100%
连续
100%检验
隔离/报告主管

Ф9孔径

Ф９±0.075mm
0-150mm游标卡尺
100%
连续
100%检验
隔离/报告主管
