庭院景观自动化灌溉系统设计说明.doc

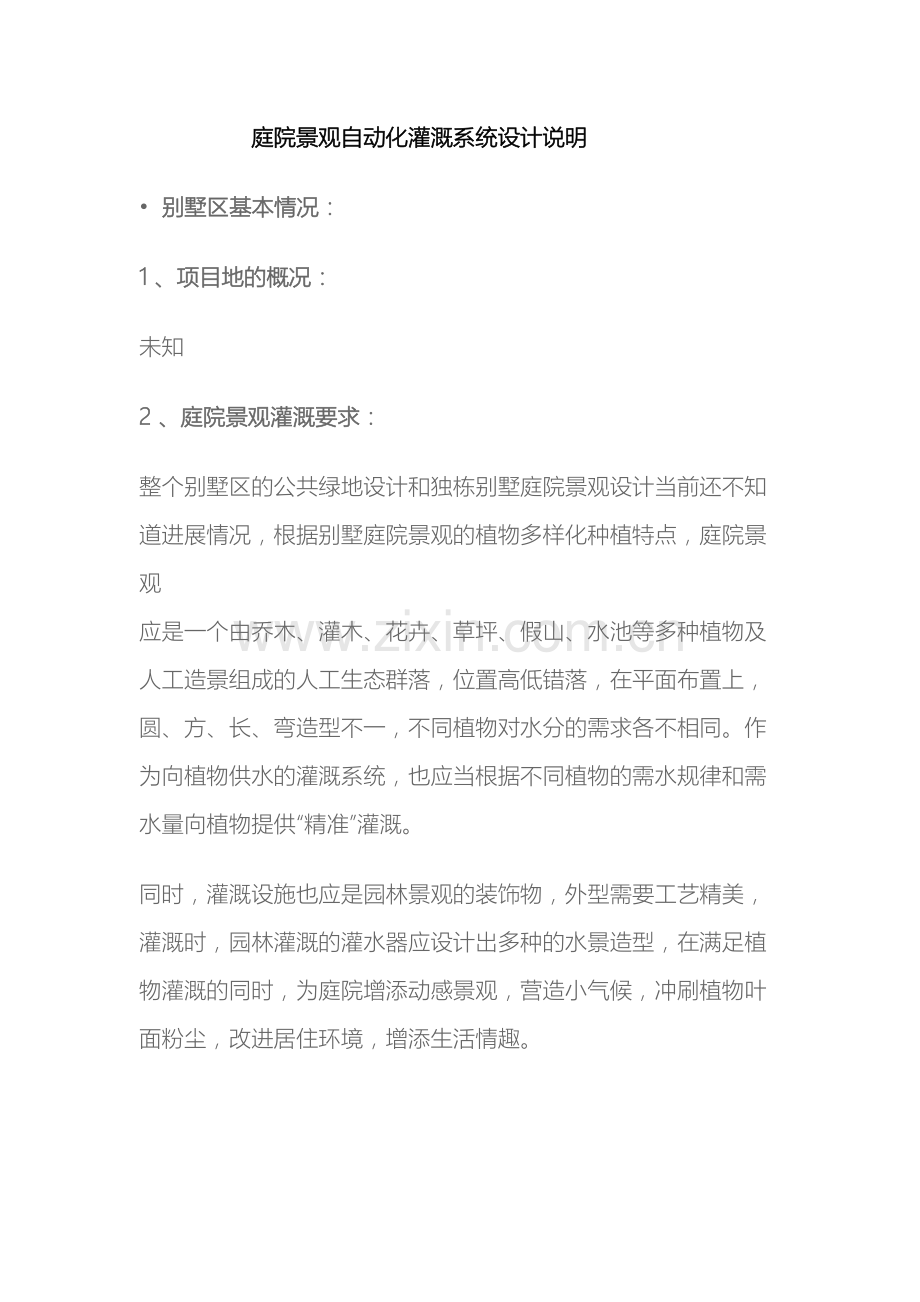

庭院景观自动化灌溉系统设计说明172020年4月19日文档仅供参考，不当之处，请联系改正。庭院景观自动化灌溉系统设计说明 别墅区基本情况： 1 、项目地的概况： 未知 2 、庭院景观灌溉要求： 整个别墅区的公共绿地设计和独栋别墅庭院景观设计当前还不知道进展情况，根据别墅庭院景观的植物多样化种植特点，庭院景观 应是一个由乔木、灌木、花卉、草坪、假山、水池等多种植物及人工造景组成的人工生态群落，位置高低错落，在平面布置上，圆、方、长、弯造型不一，不同植物对水分的需求各不相同。作为向植物供水的灌溉系统，也应当根据不同植物的需水规律和需水量向植物提供“精准”灌溉。 同时，灌溉设施也应是园林景观的装饰物，外型需要工艺精美，灌溉时，园林灌溉的灌水器应设计出多种的水景造型，在满足植物灌溉的同时，为庭院增添动感景观，营造小气候，冲刷植物叶面粉尘，改进居住环境，增添生活情趣。 另外，灌溉设施还应具备 良好的隐蔽性能，非灌溉期间，让灌溉设备在视线中消失，回复于美丽园林景观之中。 3 、庭院景观灌溉系统设计理念 ： 根据以上 庭院景观灌溉要求，同时充分考虑具体别墅的植物配置状况，我们认为， 别墅庭院景观自动化灌溉系统设计中，应体现以下设计理念： 作为顶级高档居住社区，其入住业主大都受过良好的教育、事业有成、追求高档且现代生活方式。因此，为业主配备的庭院灌溉系统应为当前世界上先进的系统。考虑到业主繁忙的商务活动以及经常性外出旅游休闲的情况，配备的庭院灌溉系统要具备自动控制系统。在业主外出的情况下，灌溉系统也能根据植物对水的需求按照事先预设的程序实现自动灌溉以确保植物的健康生长。 庭院灌溉系统要兼顾业主参与庭院灌溉实际操作过程的乐趣。这就要求系统运行具有操作简便，维护方便等特性。 灌溉控制系统还要兼顾控制别墅室外庭院灯光、喷泉、休闲娱乐等设施。 技术设计： 1 、设计依据： 本设计遵守以下技术规范 节水灌溉技术规范 SL207-98 微灌工程技术规范 SL103-95 喷灌工程技术规范 GBJ85-85 2 、设计技术参数： 21 、作物蒸发量 ET ：根据当地气象资料并结合中国主要作物需水量与灌溉确定该示范园区的平均参照作物蒸发量为 6mm/r; 22 、土壤：园区土壤假定以壤土为主，属砂壤土，查微灌工程技术土壤干密度为 1.40t/ 立方，田间持水量为 26% ； 23 、灌溉水利用系数： =0.90 ； 3 、工程布置： 31 、首部电磁阀及过滤器：首部电磁阀接受控制器传出的指令，适时开启和关闭灌水器。 考虑到庭院局部区域采用滴灌和低流量微喷，二级首部采用 T 型涡流网式（ 130 目）过滤器，水由进水口进入罐内，经过不锈钢网芯外表面，过滤后的净水进入网芯，流入出水口，即完成水的过滤过程。防止输水管中产生的藻类和沉淀带入灌水器中，直接堵塞灌水器。 32 、输水管：输水管网采用采用施工方便、水力学性能良好且不会锈蚀的塑料 PVC 管，部分支管采用高压低密度聚乙烯 PE 管，其中 PVC 管要求预埋处理，埋深 4 -60cm ， PE 毛管布置于地表面或浅埋。 33 、控制部分：控制器、电控箱、开关器件、雨量传感器等组成。 34 、灌水器部分：由 1800 系列地埋式散射喷头、 Xeri-Bird 8 出口灌水器， LD 系列一体化滴灌管、 Xeri-Bubbler 涌泉喷头、 Xeri-Bug 滴箭、手持庭院喷枪、树木根部灌水器等及相关连接件组成。 35 、配套设施：低硫量控制组件安装在滴灌区域二级首部处，以提供过滤和调压、快速释放管内空气，确保系统安全可靠的运行。 快速取水连接阀：分布庭院管网各处，以方便局部灌水覆盖率差的区域，实现手动浇灌。同时，方便洗车和冲洗 假山、水池、小径路面等。 庭院景观灌溉设施详细说明： 1 、 1800 系列地埋式散射喷头： 11 、适用范围 : 庭院大部分草坪区域 12 、产品技术参数： 工作压力 :1-4.8 公斤 / 平方厘米 工作射程半径 :0.9-6.1 米 工作流量 : 需视不同喷嘴而定 , 见具体参数表 入水接口 :1/2” 内螺纹 (4 分接口 ) 13 、性能特点： 具有 (4”-16”)5 种不同的喷头弹伸高度 可选配多种不同类型喷嘴 , 选择各种不同喷洒图形与射程 喷嘴安装采用棘齿形结构 , 易于定位 具独特的压力激活多功能密封圈 带高强度不锈钢返回弹簧 带流量和射程调节螺钉 可选配压力调节器， PRS 型 可选配止溢阀，止溢高度为 2.4 米， SAM 型 出厂时预配装冲洗堵头 , 可防止安装时杂物进入喷头 可选配 SA 铰接接头 2 、 Xeri-Bird 8 出口灌水器： 21 、适用范围 : 庭院局部盆花摆放或临时增设灌水接口 22 、产品技术参数： 工作压力 :1.0-3.5 公斤 / 平方厘米 接口工作流量 :0-91 升 / 小时 入水接口 :1/2” 螺纹 出水接口 :1/4 “倒刺 23 、性能特点： 可安装多达 8 个流量不同的灌水器 灌水器出水接口 (1/4 “倒刺 ) 易于安装 配备 200 目过滤器而且拆卸清洗方便 具独特的压力调节功能 3 、 LD 系列一体化滴灌管： 31 、适用范围 : 庭院外围绿篱及竹林 32 、产品技术参数： 工作压力 :0.6-4.0 公斤 / 平方厘米 滴头工作流量 :2.3-3.5 升 / 小时 滴头间距 :0.3-0.6 米 滴灌管外径 :16 毫米 33 、性能特点： 准确湿润外围绿篱及竹林土体，植物行间保持干燥 缓慢地、经常不断地湿润根层，使根区土壤经常保持在最优含水量 滴灌管采用倒刺连接 , 易于安装 需配备 120 目过滤器以防止滴头堵塞 4 、 Xeri-Bubbler 涌泉喷头： 41 、适用范围 : 庭院局部树木单独灌溉 及用于山石造景 42 、产品技术参数： 工作压力 :1.4-6.2 公斤 / 平方厘米 工作射程半径 :0.3-0.9 米 工作流量 :60-460 升 / 小时 入水接口 : 安装于 1800 系列灌水器的升缩体顶端 43 、性能特点： 滴流和伞状涌泉两种出流模式 带压力补偿功能 抗腐蚀塑料和橡胶制造 , 使用寿命长 配备过滤器而且拆卸清洗方便 5 、 Xeri-Bug 滴箭： 51 、适用范围 : 庭院局部地面盆栽或吊挂盆栽 52 、产品技术参数： 工作压力 :1.0-3.5 公斤 / 平方厘米 工作流量 :1.9-7.58 升 / 小时 入水接口 : 倒刺连接 53 、性能特点： 准确湿润地面盆栽或吊挂盆栽土体 缓慢地、经常不断地湿润根层，使盆栽土壤经常保持在最优含水量 入水接口采用倒刺连接 , 易于安装 滴头具有自清洗功能 , 防止堵塞 6 、树木根部灌水器： 61 、适用范围 : 庭院大型珍贵移植树木单独灌溉及透气 62 、产品技术参数： 工作压力 :1.4-6.2 公斤 / 平方厘米 涌泉头工作流量 :60-460 升 / 小时 入水接口 :1/2” 内螺纹 (4 分接口 ) 63 、性能特点： 在灌溉的同时 , 解决大树根部的透气问题 带压力补偿功能 可根据大树生长的状况 , 调整涌泉头的流量 配备过滤器而且拆卸清洗方便 7 、首部电磁阀及过滤器： 雨鸟 PGA 电磁阀产品特点及工作参数： - 隔直通阀与角阀为一体，方便设计与安装 - 采用高强度 PVC 塑料制造，耐用耐压 - 具备两级先导流过滤功能 - 阀体设计工作合理，减少水锤和避免系统损伤 - 电磁阀与铁芯为一整体，方便维修 - 全封闭式电磁线圈 - 转动电磁线圈可实现内放水手动启闭 - 带节流（调压）手柄 - 可选配 PRS-B 压力调节器 - 可选配标识“非饮用水”的紫色阀门手柄 - 流量： 0.5-34 m 3 /h - 工作压力： 0.11.04 Mpa 雨鸟过滤器产品特点及工作参数： - T 型涡流网式（ 130 目）过滤器 - 不锈钢滤网芯 - 过滤水量 :5M3/H - 过滤面积 :930CM2 - 进出口管径 :1” - 工作压力 :0.8MPA - 最高工作温度 :60 摄氏 8 、快速取水连接阀 ： 分布庭院管网各处 方便局部灌水覆盖率差的区域，实现手动浇灌 方便洗车和冲洗 假山、水池、小径路面等 9 、 ESP-7M 模块控制器及雨量传感器： ESP-7M 模块控制器适用于园林庭院等小面积灌溉系统的自动控制。 型号有 4 站（轮灌区）基本型，可经过增加 3 站模块升级每个轮灌区的承载能力： 2 个 AC24V 、 7VA 电磁阀加 1 个主阀或水泵启动继电器。 有三个独立程序，保证最高使用效率和最合理的灌溉。每程序每天有 12 个启动时间，可按星期、奇数天、偶数天来轮灌。 可设置各程序的灌水比例（从 0% 到 200% ），此设置有利于在冬季减少灌水，在炎热的时候增加灌水，而不至于重新调整程序。 可接雨量传感器并有雨量传感器选择开关，有 OFF （关）、 ACTIVE （活动）两档。 可设置降雨延时（最长可达 14 天） , 延时设置对所有的程序有效，保证延时一定时间后系统自动启动。能够手动设置，也可接入自动控制，假若安装了雨量传感器，只要把面板上“ SENSOR” 按钮放在 ACTIVE 位置即可（当降雨达到一定程度时，系统自动关闭）。 可设置灌水日期终止 : ( 这种设置对所有的程序都有影响 ), 能够临时设置某月的某个指定日期不灌水（可选择到 30 天），比如你想在 6 月 6 日在庭院野餐，可设置该天为“ OFF” （该天不灌水）， 6 月 6 日过后，每月的 6 日系统自动设置为“ ON”, 即处于正常的灌溉状态。 所有程序设置有记忆功能。备用锂电池在断电时维持时间和日期 6 个月。切断电源，程序保持不变，直到人为清除。 四、独栋庭院景观灌溉工程概算： 分部分项工程名称 单位 数量 一、管道铺设、阀门安装 5 0 PVC 管安装 M 40 32PVC 管安装 M 250 雨鸟 150PGA 电磁阀安装 个 3 雨鸟 100DVF 电磁阀安装 个 2 雨鸟 XCZ-LF-100-BF 电磁阀过滤器组件安装 个 1 雨鸟 16A-FDV-075自动泄水阀安装 个 1 主管手动泄水安装 个 1 雨鸟 VB-1410 阀门箱安装 个 5 雨鸟 VB-1220 阀门箱安装 个 1 预计 7885.00元 二、灌水器安装 雨鸟 1804 型喷头安装 个 35 雨鸟 1812 型喷头安装 个 15 雨鸟 RWS-BCG 树木根部灌水器安装 个 6 雨鸟 XBD-80 多出口灌水器安装 个 1 雨鸟 LD滴灌管安装 M 100 雨鸟 P-33 型快速取水阀安装 个 2 雨鸟 PE铰接管安装 个 50 预计 6595.00元 三、控制系统安装 雨鸟 ESP-7M 模块控制器安装调试 台 1 雨鸟 RSDBEX 雨量传感器 台 1 16# ， 14# 电缆安装 M 80 3M 防水接头安装 个 4 预计 3127元 四、挖管道沟槽及沟槽回填 挖沟槽土方 M 3 100 管沟填土 M 3 100 筛土回填 M 3 30 预计 1672.00元 五、其它不可预计费用 预计 .00元 工程概算：人民币 21279.00元
