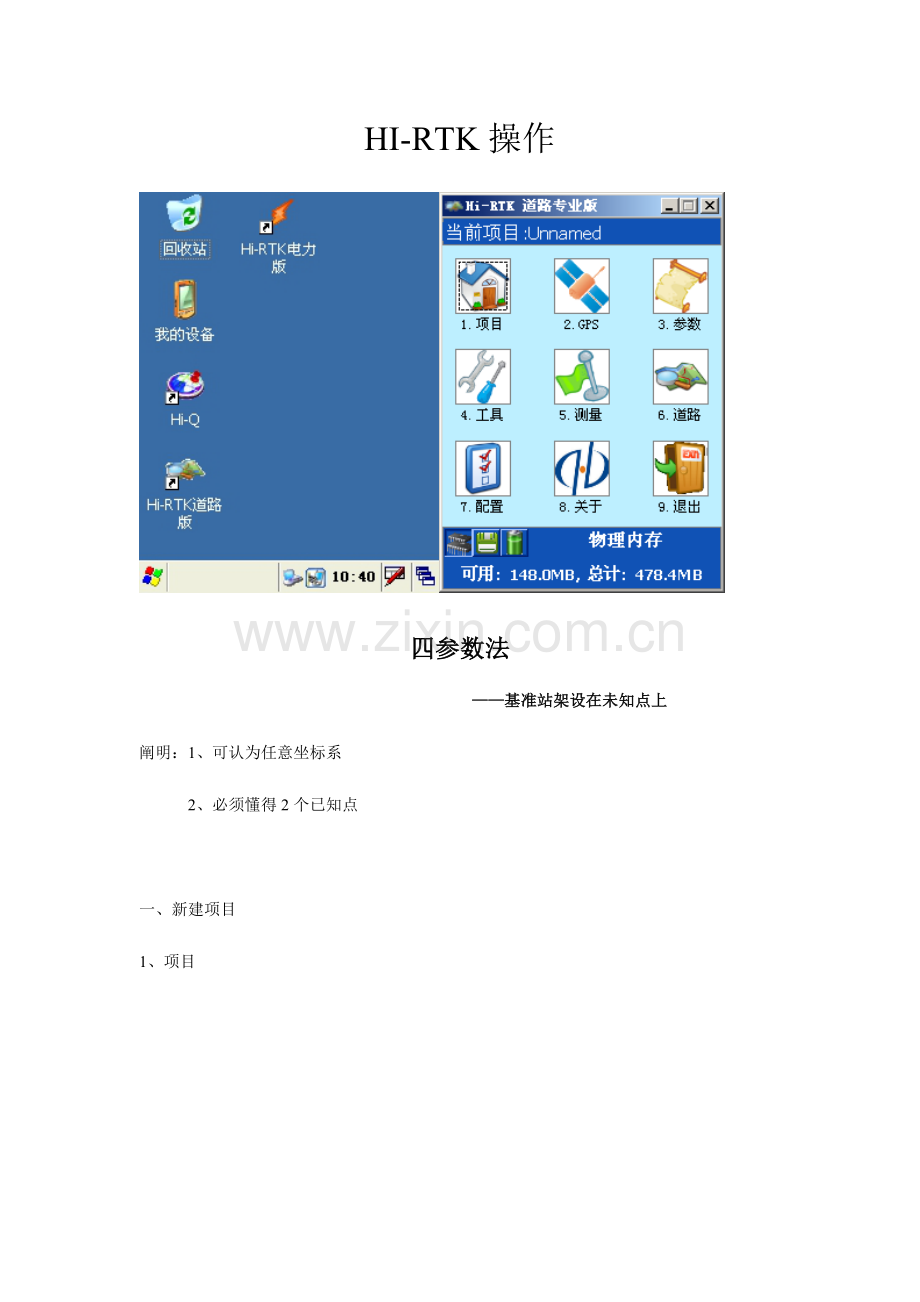

HI-RTK操作

四参数法
——基准站架设在未知点上
阐明：1、可认为任意坐标系
2、必须懂得2个已知点

一、 新建项目

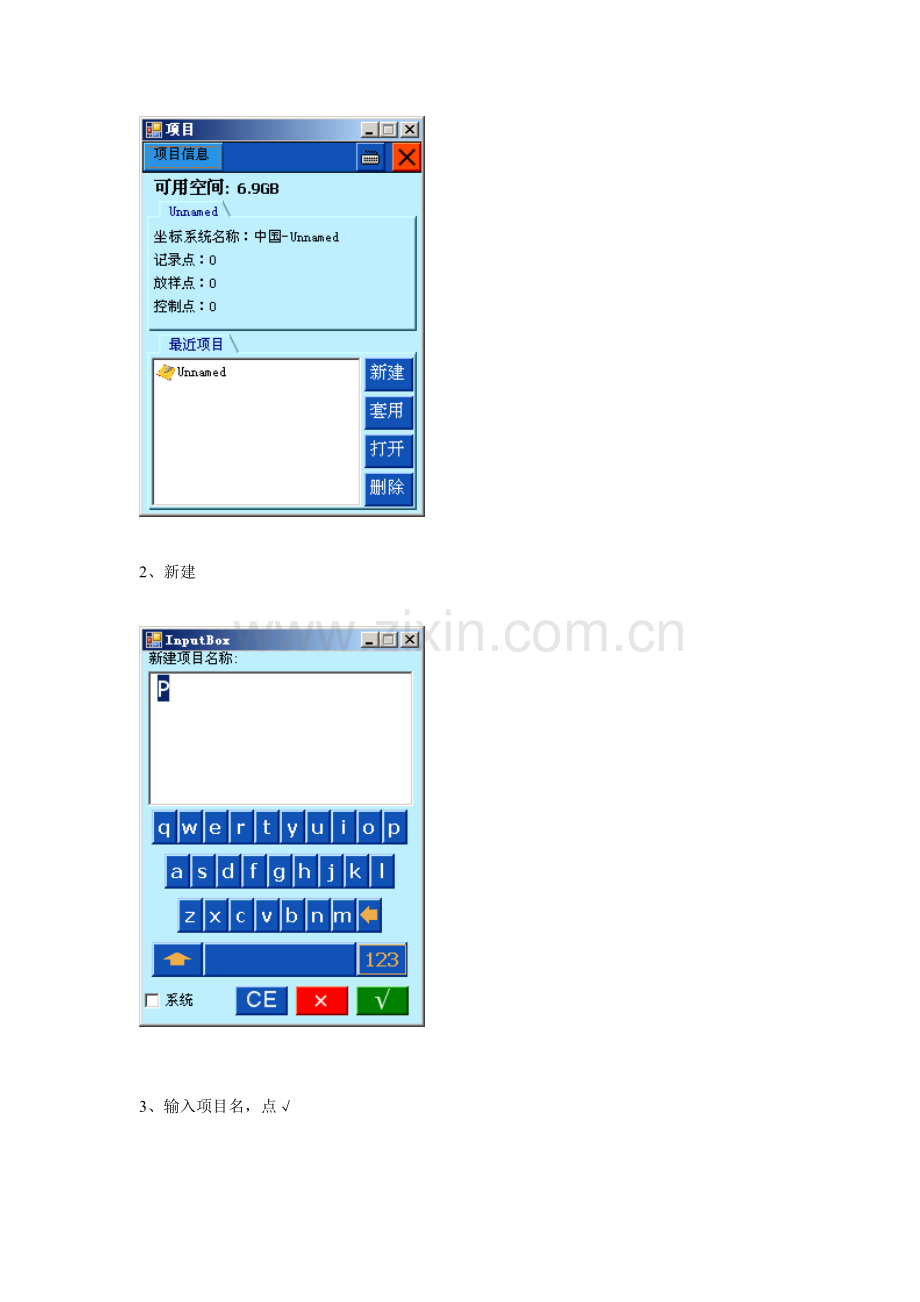

1、项目

2、新建

3、输入项目名，点√

二、 新建坐标系

1、 坐标系统

3、椭球
源椭球：WGS84，当地椭球：北京54（按实际状况选择）

4、投影（按照已知点输）

（1）、投影措施（选择投影措施）
（2）、中央子午线，输入中央子午线后，点√

5、椭球转换（无）

6、平面转换（无）

7、高程拟合（无）

8、保留，确定

三、 设置基准站
1、GPS
2、连接GPS

（1）、选择手薄类型（如图设置），连接

3、基准站设置

（1）、位置
（A）、点名：输入点名
（B）、天线：输入基准站天线高
（C）、平滑，等待GPS自动平滑后，点√

（2）、数据链（选择数据链）
假如是使用外挂电台，则选择外部数据链；
假如是使用手机卡，则选择内置网络；数据链、运行商、服务器IP、端口设置如图，分组号（7位数）和小组号（3位树）要和移动站相似

（电台） （手机卡）
（3）、其他（如图设置）

（4）、确定
（5）、断开GPS

五、移动站设置
1、GPS
2、连接GPS

（1）、选择手薄类型（如图设置），连接

3、移动站设置
（1）、数据链
假如是使用电台，则选择内置电台，选择频道（要和基站外挂电台相似）；
假如是使用手机卡，则选择内置网络；数据链、运行商、服务器IP、端口设置如图，分组号（7位数）和小组号（3位树）要和基站相似

（电台） （手机卡）
（2）、其他

“00-00”，前端数据表达公用卫星数（数字越大越好），后端数据表达收到卫星数，“1.9”表达PDOP值，及卫星分布几何强度因子（数字越小越好）

（3）、确定
（4）、点╳ ，退出移动站设置界面

六、求参数
（一）、采集已知点WGS84坐标（至少采集2个点坐标）
解状态
1、到一种已知点上采集WGS84坐标，

“1.0”表达差分龄期（最佳为1.0或2.0）

2、在解状态为 固定 时，对中整平，点或按F2，输入点名、天线高，点√

3、到另一种已知点反复1-2操作
4、点╳，退出采集界面
（二）、求参数
1、参数

2、参数计算

（1）计算类型：选择参数计算措施，高程拟合模型：选择高程拟合措施

注：A、七参数、一步法至少需要3个已知点，且平面高程均要懂得；
B、四参数至少需要2个已知点
C、平面拟合至少需要3个已知点
D、曲面拟合至少需要6个已知点
E、提议一般使用四参数
（2）添加

（3）源点（WGS84坐标）：点 ，添加计算点（要在记录点里选择），点√

（4）、目标（已知点坐标）：输入对应已知点坐标
（5）、保留
（6）、反复（1）-（4），添加其他要参与计算参数旳点
（7）、点 （保留计算参数点），输入文件名后，确定，确定（可以不做该步）

（8）、解算，应用，

（8）、ok,ok,

（9）点√，点 “是、确定”，更新点库；点╳，退出参数计算界面

七、工作
（一）、测量
解状态

“1.0”表达差分龄期（最佳为1.0或2.0）
手动
采集
目前点位置

碎部测量主界面

1、在解状态为 固定 时，对中整平，点或按F2，输入点名、天线高，点√

（2）、反复上个步骤，采集其他点

（二）、点放样
1、点放样

（1）、点，输入坐标，点√，根据状态栏提醒，放样

2、反复上个步骤，放样其他点

（三）、点库放样
1、建立放样点文件（可以是任意格式，不过必须是文本格式，EXECEL旳CSV格式亦可）
2、传到手簿上
3、将点库文件调入到放样点库
（1）、进入放样点库

（2）、点 ，调入点库文件
（3）、选择点库文件，确定

（4）、定义点库文件旳格式后（选中左边旳选项，点），点√

4、点放样

（1）、点，点<或>，选择放样点，点√，根据状态栏提醒，放样

（2）、反复上个步骤，放样其他点

（四）、线路放样

1、平断面编辑；

措施一：交点法

（1）、点，添加交点要素后，点√

（2）、添加完所有交点要素后，保留交点文件

措施二：线元法

（1）、输入起点要素，点
（2）、添加交点要素后，点√

（3）、添加完所有要素后，保留交点文件

2、点，检查里程

3、在检查里程 后输入里程；点，查看坐标与否对旳，最佳首、中、尾旳里程都检查

4、检查里程对旳后，点√，回到输入界面
5、道路放样

（1）、点，添加线路文件

（2）、点，选择平断面文件，点√

（3）、点，选择放样里程，放样

6、横断面采集

（1）、点，添加线路文件

（2）、点，选择平断面文件，点√

（3）、点，选择断面里程，采集横断面

同坐标系同点第二次架设基准站作业

一、 打开第一次项目
二、 设置基站
1、连接基站
2、基准站设置

（1）、位置
（A）、点库：选择控制点库，选择第一次在该点上架设基站时旳点名，点√

（B）、天线：输入基准站天线高

（2）、数据链（选择数据链）
假如是使用外挂电台，则选择外部数据链；
假如是使用手机卡，则选择内置网络；数据链、运行商、服务器IP、端口设置如图，分组号（7位数）和小组号（3位树）要和移动站相似

（电台） （手机卡）
（3）、其他（如图设置）

（4）、确定
（5）、断开GPS

三、 设置移动站
四、 工作
同坐标系同测区第二次任意架站
一、打开第一次项目
二、设置基站
1、连接基站
2、基准站设置

（1）、位置
（A）、点名：输入点名
（B）、天线：输入基准站天线高
（C）、平滑，等待GPS自动平滑后，点√

（2）、数据链（选择数据链）
假如是使用电台，则选择外部数据链；
假如是使用手机卡，则选择内置网络；数据链、运行商、服务器IP、端口设置如图，分组号（7位数）和小组号（3位树）要和移动站相似

（电台） （手机卡）
（3）、其他（如图设置）

（4）、确定
（5）、断开GPS

三、设置移动站
四、点平移
1、参数
2、点平移

3、到一种已知点或测量过旳点后，对中整平，平滑，等GPS自动平滑完后，点√

4、在已知区域里，点选择校正点坐标，或输入校正点坐标，点

5、对照下 目前坐标，假如没有错，则点╳，退出点平移
五、工作

数据旳导出
（一）、记录点数据格式转换
1、项目
2、记录点库

（3）、点，输入文件名，选择转换格式

（二）、横断面点数据格式转换
1、项目
2、横断面点库

（3）、点，输入文件名，选择转换格式
