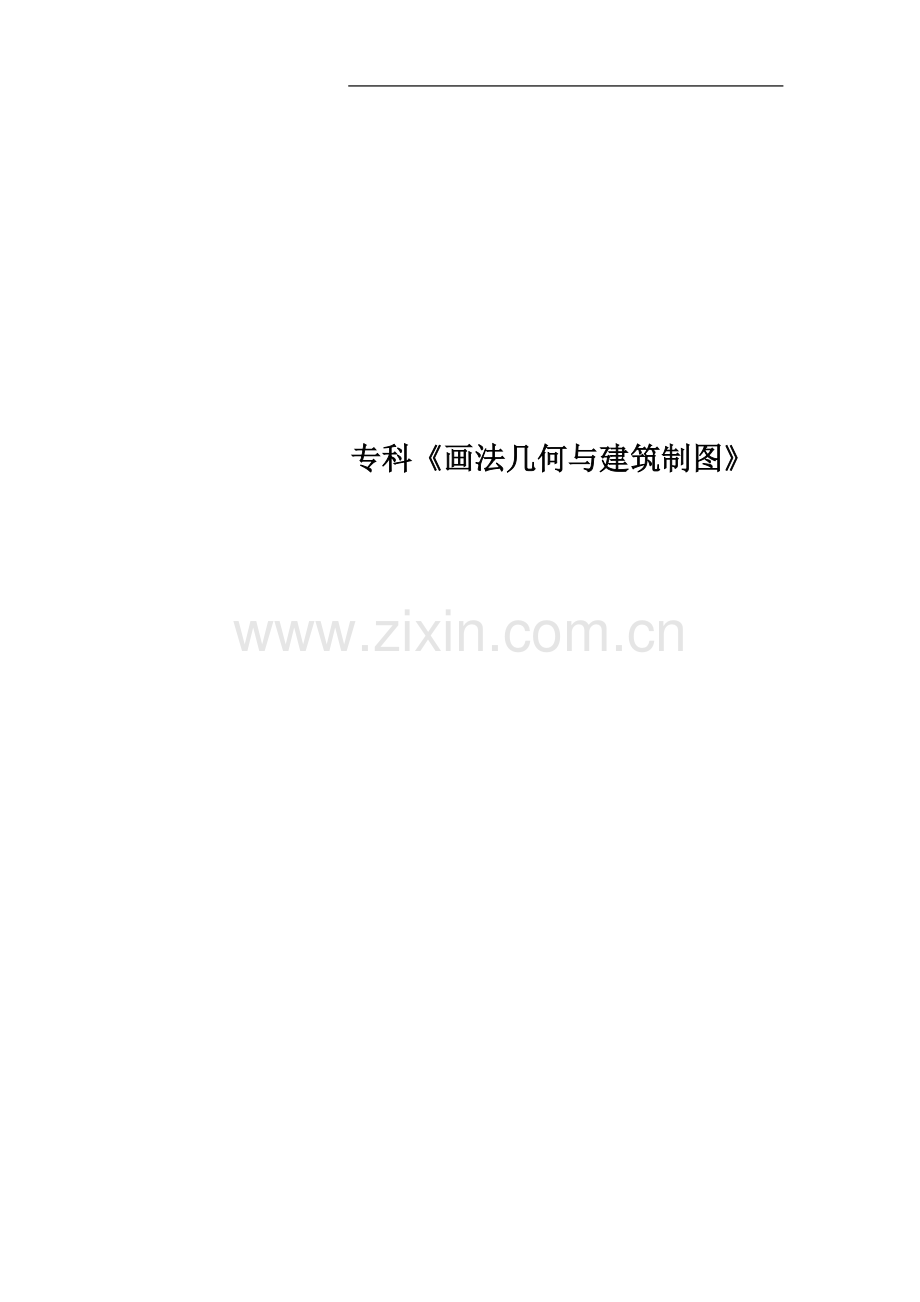

专科《画法几何与建筑制图》

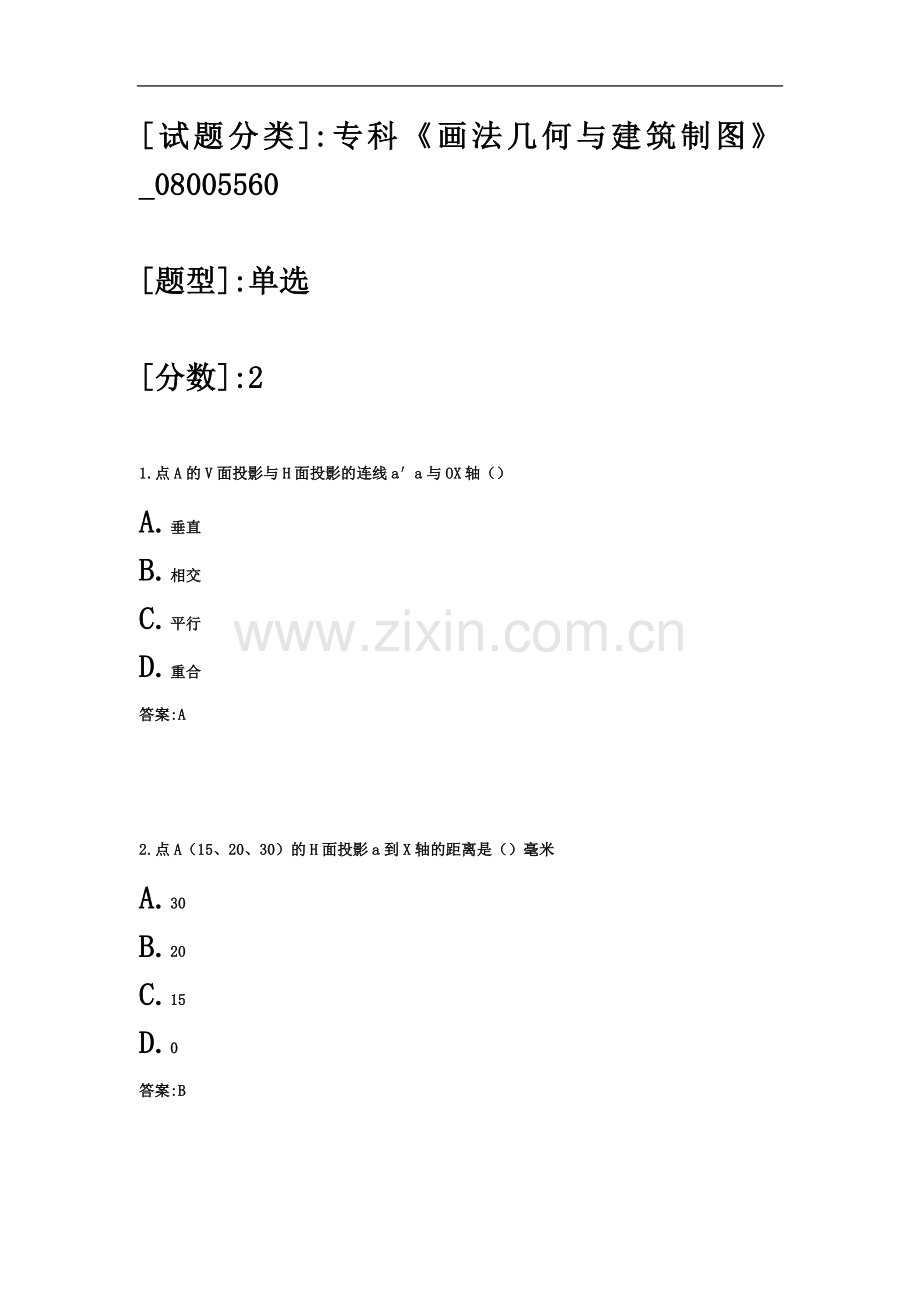

[试题分类]:专科《画法几何与建筑制图》_08005560

[题型]:单选

[分数]:2

1.点A的V面投影与H面投影的连线a′a与OX轴（）
A.垂直
B.相交
C.平行
D.重合
答案:A

2.点A（15、20、30）的H面投影a到X轴的距离是（）毫米
A.30
B.20
C.15
D.0
答案:B

3.点A（20、15、10）在点B（15、10、15）的（）
A.左前下方
B.左前方
C.正下方
D.左前上方
答案:A

4.点A（20、15、10）与点B（20、15、15）的重影点投影是（）
A.V面投影
B.H面投影
C.W面投影
D.坐标原点
答案:B

5.一直线段在三投影面的投影均倾斜于投影轴，则该直线是（）
A.水平线
B.正平线
C.一般位置直线
D.铅垂线
答案:C

6.一般位置直线在三投影面的投影长度（）
A.大于线段实长
B.等于线段实长
C.小于线段实长
D.0
答案:C

7.在三面投影体系中，两直线的同面投影都相交且每两投影的交点连线都倾斜于投影轴，则这两直线在空间（）
A.一定相交
B.一定交叉
C.可能交叉
D.可能相交
答案:B

8.若空间点在直线上，则该点的投影（）
A.有两面投影在直线的同面投影上
B.不一定直线的同面投影上
C.不一定分直线的投影为同一比例的各线段
D.必在直线的同面投影上；并分直线的同面投影的各线段之比例，与空间点分直线段所成比例相等
答案:D

9.在V投影面上反映实形的平面是（）
A.水平面
B.正垂面
C.正平面
D.铅垂面
答案:C

10.一般位置平面在三投影面上的投影特征是（）
A.三面投影都积聚成直线
B.三面投影都是类似形线框
C.两投影积聚成直线，一投影是类似形线框
D.两投影是类似形线框，一投影聚成直线
答案:B

11.判断两个铅垂面在空间是否平行，关键是看其投影图的（）
A.水平投影是否平行
B.侧面投影是否平行
C.正面投影是否平行
D.三面投影是否平行
答案:A

12.（）的V面投影和H面投影都垂直OX轴
A.正平面
B.侧平面
C.水平面
D.铅垂面
答案:B

13.下列形体中，属于曲面立体的是（）
A.棱柱
B.棱锥
C.棱台
D.圆锥
答案:D

14.下列物体中，属于平面立体的是（）
A.棱柱
B.圆锥
C.圆球
D.圆柱
答案:A

15.在投影图上，平面立体的不可见轮廓线用（）画
A.细实线
B.中粗实线
C.粗实线
D.细虚线
答案:D

16.圆球在三面投影体系中的投影，其（）
A.三面投影都是圆
B.三面投影都不是圆
C.只有一面投影是圆
D.只有两面投影是圆
答案:A

17.下列说法正确的为（）
A.圆锥面上的直线必过锥顶
B.圆锥面上的直线不一定过锥顶
C.圆锥面上的两直线相互平行
D.圆锥面上有交叉两直线
答案:A

18.不能用辅助直线求作形体表面上的点的形体是（）
A.圆柱
B.圆锥
C.圆球
D.棱锥
答案:C

19.一平面截切圆球后产生的截交线是（）
A.双曲线
B.椭圆
C.圆
D.直线
答案:C

20.倾斜于圆柱轴线的截平面截切圆柱后产生的截交线（）。
A.是圆
B.是矩形
C.一定是椭圆
D.或者是椭圆或者是由椭圆曲线和直线所组成的平面图形
答案:D

21.两平面立体的相贯线一般情况下是（）
A.平面多边形
B.直线与曲线组成的封闭线框
C.空间折线
D.平面曲线
答案:C

22.相贯线是（）
A.两曲面立体相交的交线
B.两平面立体相交的交线
C.平面立体与曲面立体相交的交线
D.立体与立体相交的交线
答案:D

23.正等轴测图的三个轴向伸缩系数为（）
A.三个全相等
B.三个都不相等
C.其中两个相等
D.其中一个是0.5
答案:A

24.形体表面上的圆的正等轴测投影一般为（）
A.椭圆
B.圆
C.抛物线
D.双曲线
答案:A

25.尺寸线应该用（）来画
A.粗实线
B.细实线
C.中粗线
D.点画线
答案:B

26.线性尺寸标注中，尺寸起止符号是长度为2-3mm的中粗斜短线，其倾斜方向与尺寸界线成（）
A.顺时针45°
B.逆时针45°
C.45°
D.顺时针60°
答案:A

27.已知穿孔圆柱体的正面投影和水平投影，其正确的侧面投影是（）
A.见图
B.见图
C.见图
D.见图
答案:D

28.投影正确的一组图形是（）
A.见图
B.见图
C.见图
D.见图
答案:C

29.剖切符号一般采用（）绘制
A.粗实线
B.中粗实线
C.细实线
D.虚线
答案:A

30.在半剖视图中，视图与剖视图的分界线是（）
A.粗实线
B.细点划线（对称中心线）
C.细实线
D.虚线
答案:B

31.在建筑施工图的底层平面图上要绘出（）
A.风向频率玫瑰图
B.指北针
C.绿化带
D.等高线
答案:B

32.把视图改成剖视图（）
A.要内外兼顾、全面考虑
B.只考虑形体内部的表达
C.只考虑外形
D.内外都不考虑
答案:A

33.建筑平面图中被剖到的墙体的轮廓线用（）
A.粗实线
B.中粗实线
C.细实线
D.特粗实线
答案:A

34.相对标高是以建筑物的()作为零点的标高.
A.室外地面
B.室内底层地面
C.黄海海平面
D.室内二层地面
答案:B

35..建筑施工图中，室内底层地面的标高标记为（）
A.0
B.±0.00
C.＋0.000
D.±0.000
答案:D

36.建筑剖面图的剖切符号应注在()上
A.立面图
B.标准层平面图
C.底层平面图
D.屋顶平面图
答案:C

37.在建筑施工图中，详图索引符号圆用细实线绘制，圆的直径为（）
A.6mm
B.8mm
C.10mm
D.14mm
答案:C

38.指北针应画在建筑施工图的（）上
A.底层平面图
B.标准层平面图
C.顶层平面图
D.屋顶平面图
答案:A

39.在钢筋混凝土配筋图中，构件轮廓边线用细实线绘出，钢筋用（）绘出
A.细实线
B.中实线
C.粗实线
D.粗实线或黑圆点
答案:D

40.详图符号的编号圆是以直径为（）的粗实线绘制
A.6mm
B.8mm
C.10mm
D.14mm
答案:D

[试题分类]:专科《画法几何与建筑制图》_08005560

[题型]:单选

[分数]:2

1.指北针应在建筑施工图的（ ）上画出。
A.底层平面图
B.标准层平面图
C.顶层平面图
D.屋顶平面图
答案:A

2.详图符号的编号圆以粗实线绘制，它的直径是（ ）。
A.6 mm
B.8mm
C .10mm
D.14mm
答案:D

3.在建筑平面图中被剖到的墙体的轮廓线用（ ）。
A.特粗实线
B.中粗实线
C.细实线
D.粗实线
答案:D

4.（ ）表示结构构件梯的代号。
A.TB
B.YT
C.T
D.LT
答案:C

5.形成建筑施工图的平面图的剖切平面的位置是在（ ）。
A.窗台以上
B.紧贴地面
C.房顶
D.以上都可以
答案:A

6.（ ）是双扇推拉门的图例。

A.第6题图（a）
B.第6题图（b）
C.第6题图（c）
D.第6题图（d）
答案:B

7.下列说法中，有关多面正投影的描述不正确的是（ ）。
A.便于度量
B.作图简便
C.可准确反映物体的形状大小
D.立体感强
答案:D

8.当直线垂直于投影面时，在其上的投影为（ ）。
A.一条直线，等于实长
B.一条直线，大于实长
C.投影积聚为一点
D.一条直线，小于实长
答案:C

9.尺寸起止符号用中粗的斜短线画，其倾斜方向应与尺寸线成（ ）。
A.顺时针45°，长度2-3mm
B.逆时针45°，长度2-3mm
C.45°，长度2-3mm
D.顺时针45°，长度3-5mm
答案:A

10.两直线的三组同面投影互相平行，则这两直线在空间（ ）。
A.一定平行
B.一定交叉
C.可能相交
D.可能平行
答案:A

11.（ ）的W面投影与V面投影都垂直O Z轴
A.正平面
B.侧平面
C.水平面
D.以上均可
答案:C

12.在空间，点在直线上，则该点的投影（ ）。
A.有两面投影在直线的同面投影上
B.不一定在直线的同面投影上
C.必在直线的同面投影上
D.以上都不对
答案:C

13.一水平面与一一般面的交线是一条（ ）。
A.水平线
B.铅垂线
C.一般线
D.正垂线
答案:A

14.棱柱至少有几个面相互平行（ ）。
A.6
B.3
C.4
D.2
答案:D

15.圆锥体可认为是（ ）绕共面的对称轴线旋转一周而形成的实体。
A.直角三角形
B.圆
C.等腰三角形
D.两相交直线
答案:C

16.在圆球面上定点，常作的辅助线是（ ）。
A.直线
B.与投影面平行的圆
C.任意位置的圆
D.椭圆
答案:B

17.斜轴测图的投影方向与投影面的位置关系是（ ）。
A.平行
B.倾斜
C.垂直
D.以上都不对
答案:B

18.基础平面图的内容包括（ ）。
A.图名、比例
B.定位轴线、尺寸垫层边线及基础墙的投影
C.断面图的剖切位置、构件编号
D.以上全部
答案:D

19.标注不正确图是（ ）。

A.第19题图（a）
B.第19题图（b）
C.第19题图（c）
D.第19题图（d）
答案:B

20.表示楼梯详图，下列规定正确的是（ ）。
A.用平面图、立面图、剖面图表示
B.剖视符号一般绘在底层平面图上
C.绘图比例不一定比建筑平面图大
D.楼梯剖视图无需反映踢面高度
答案:B

[试题分类]:专科《画法几何与建筑制图》_08005560

[题型]:多选

[分数]:2

1.关于投影法说法正确的有（）
A.投影可分为中心投影和平行投影
B.平行投影又可分为正投影、斜投影
C.正投影图在工程上广泛应用
D.形体三视图是采用斜投影绘制的
答案:A,B,C

2.点A、点B的投影如图，其正确的说法有（）
A.点A在点B的上方
B.点A在点B的下方
C.点A与点B的X坐标相同
D.点A与点B的水平投影重影
答案:A,C,D

3.下列说法中正确的有（）
A.在圆锥表面上的直线必过锥顶
B.圆柱表面上只有平行于轴线的直线
C.在圆球表面上没有直线
D.在圆球表面上有直线
答案:A,B,C

4.水平线的水平投影（）
A.反映线段实长
B.反映直线与正面倾角
C.反映直线与水平面倾角
D.反映直线与侧面倾角
答案:A,B,D

5.断面图的种类有（）
A.移出断面图
B.重合断面图
C.中断断面图
D.配筋断面图
答案:A,B,C

A.下列图中相贯线为圆的有（）见图
B.见图
C.见图
D.见图
答案:B,C

7.尺寸标注中，尺寸数字的含义（）
A.是形体真实大小
B.是图形大小
C.与绘图比例无关
D.和绘图精确度有关
答案:A,C

8.在建筑底层平面图中画有（）
A.指北针
B.建筑剖面图的剖切位置
C.±0.000的标高
D.底层平面图图名及其比例
答案:A,B,C,D

9.建筑平、立、剖面图常用的比例有（）
A.1:50
B.1:100
C.1:10
D.1:200
答案:A,B,D

10.结构施工图包括（）
A.基础图
B.结构平面布置图
C.构件详图
D.建筑详图
答案:A,B,C

[试题分类]:专科《画法几何与建筑制图》_08005560

[题型]:多选

[分数]:2

1.梁平法施工图梁集中注写必注（ ）。
A.梁编号
B.梁截面尺寸
C.梁箍筋
D.梁上部贯通筋或架立筋根数
E.梁顶面标高高差
答案:A,B,C,D

2.标高是施工过程中控制高度准确性的尺寸指标，下列标高正确的是（ ）。
A .
B.
C.
D.
答案:A,C

3.建筑剖面图中尺寸要（ ）。
A.标注高度方向各构配件相互位置的绝对尺寸
B.标注长度或宽度方向的绝对尺寸
C.标注高度方向的相对尺寸即标高尺寸
D.高度方向的绝对尺寸要标2-3道尺寸
答案:A,B,C,D

4.建筑施工图的平面图上，在图形的外部通常要标注三道尺寸，按从里向外的顺序依次是（ ）。
A.房屋的总长、总宽尺寸
B.细部尺寸
C.定位轴线间的尺寸
D.以定位轴线为基准，标注门窗洞的定形、定位尺寸
答案:D,C,A

5.关于定位轴线，说法正确的有（ ）
A.定位轴线确定房屋承重墙、柱子等构件位置
B.定位轴线编号用数字、大写英文字母
C.定位轴线画法由制图者自定
D.定位轴线用细实线表示
E.次要构件用附加定位轴线表示
答案:A,B,E
