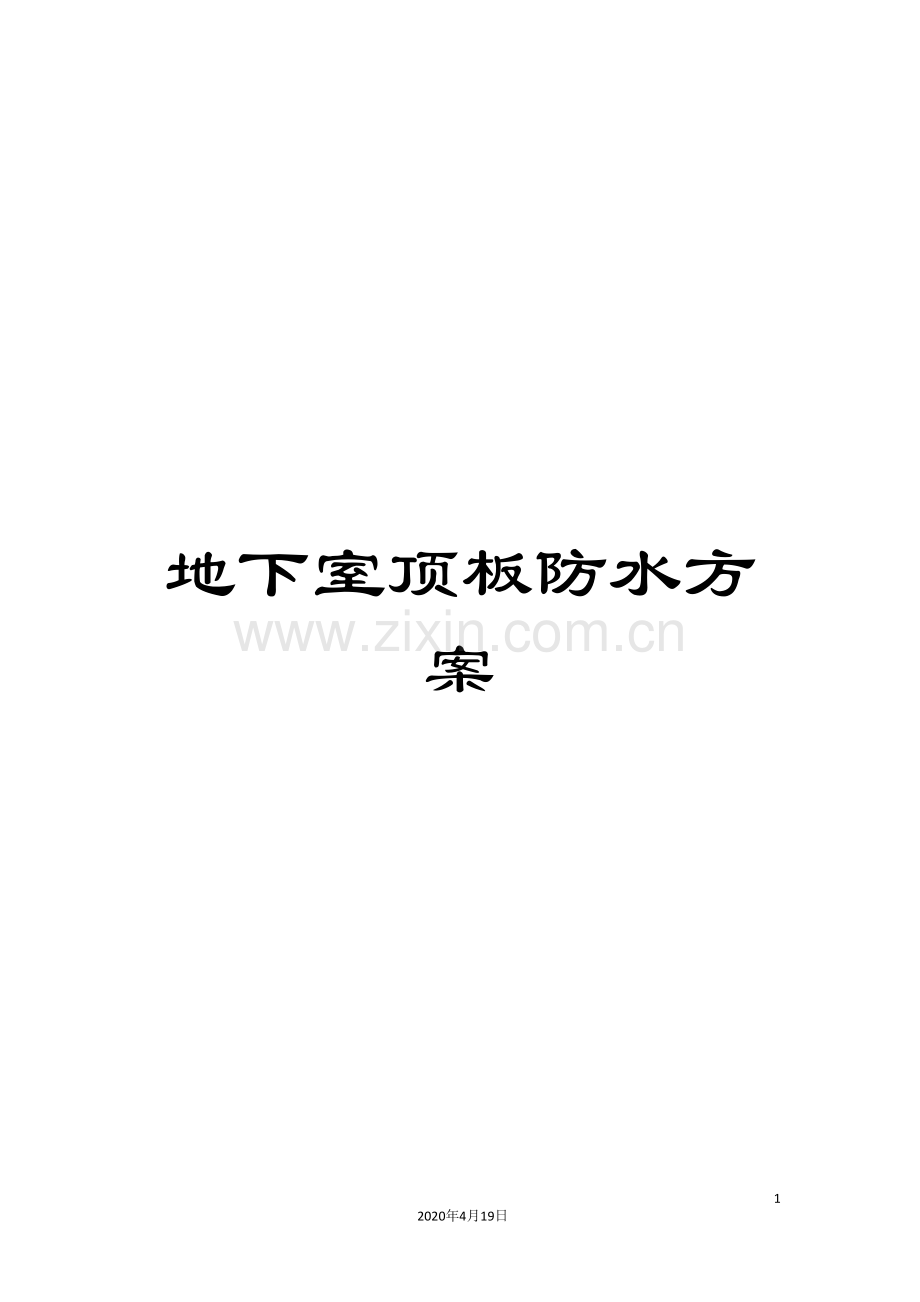

地下室顶板防水方案.doc

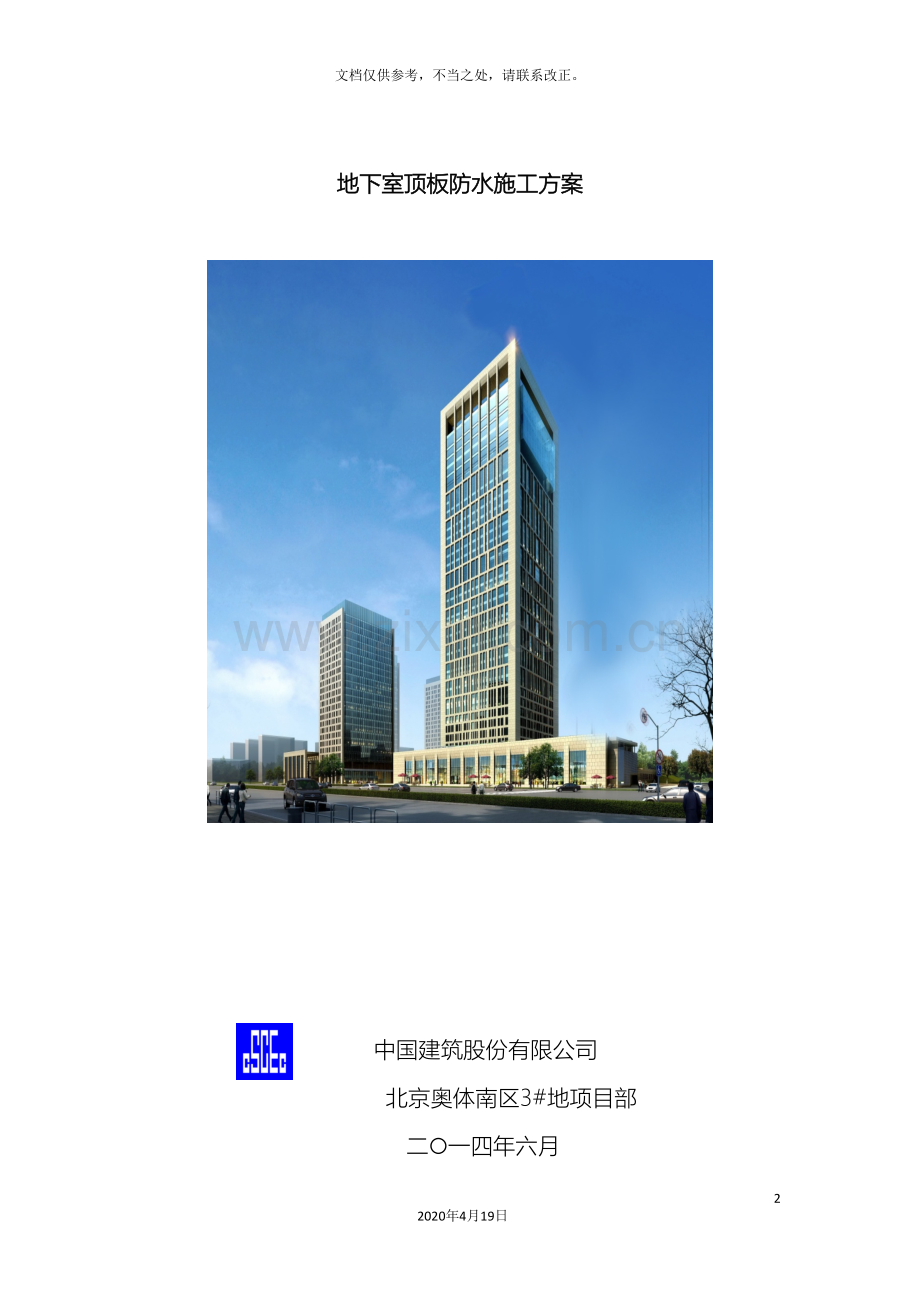

地下室顶板防水方案202020年4月19日文档仅供参考，不当之处，请联系改正。地下室顶板防水施工方案 中国建筑股份有限公司北京奥体南区3#地项目部 二一四年六月目 录一、编制依据2二、工程概况2三、施工准备93.1技术准备93.2现场准备93.3人员准备103.4主要材料准备103.5机具准备10四、主要施工工艺及细部节点做法114.1施工方法114.2注意事项14五、质量验收及保证项目15六、安全、文明施工注意事项16一、编制依据序号编制依据备注1建筑图纸 .12地下工程防水技术规范GB50108- 3地下防水工程质量验收规范GB50208- 4地下工程防水图集08BJ6-15弹性体改性沥青防水卷材GB18242- 6建筑安装分项工程施工工艺规程（第一分册）DBJ/T01-26- 7建筑施工手册（第五版）/二、工程概况2.1建设概况名称内容工程名称北京奥体南区3#地项目建设单位北京奥南时代置业有限公司设计单位中国中建设计集团有限公司勘察单位建研地基基础工程有限责任公司监理单位北京双圆工程咨询监理有限公司施工单位中国建筑股份有限公司2.2地下室顶板防水做法1）本工程地下室顶板防水做法为两道防水。4厚SBS改性沥青防水卷材+4厚SBS改性沥青铜胎基耐根刺防水卷材。2）立面防水高度：大面顶板防水立面做至标高-0.15m处。出顶板转换风井、楼梯出口处立面防水做至混凝土墙顶标高处。遇反梁、高低跨处卷材全部覆盖。3）细部节点首层建筑四周结构挑檐板处的防水收头做法现场实景照片：首层走廊处新增挑板防水节点现场实景照片：主楼四个大角挑檐板防水节点现场实景照片：主楼外框防水节点现场实景照片：转换风井、楼梯炮楼处防水节点现场实景照片：反梁防水节点现场实景照片：注：防02做法1.自防水钢筋混凝土侧墙（240灰砂砖墙）2.刷基层处理剂一遍3.4+3SBS改性沥青防水卷材两道4.50厚挤塑聚苯板防水保护层5.2:8灰土分层夯实防03做法1.面层做法按景观设计2.70厚C30细石混凝土保护层，每隔3*3m设分隔缝，缝宽10mm，缝填聚苯板（内配单层双向6.5200构造筋）3.纸胎油毡隔离层4.4厚SBS改性沥青铜胎基耐根刺防水卷材两道5.4厚SBS改性沥青防水卷材6.20厚DS砂浆找平层7.最薄50厚LC7.5轻集料混凝土垫层，找2%坡8.50厚挤塑聚苯板防水保护层9.自防水钢筋混凝土顶板，表面赶光压平三、施工准备3.1技术准备正式进场前项目技术部负责将防水单位的企业资质、安全生产许可证及现场主要管理人员的资质报项目监理部审核。其它技术准备工作详下：（1）工长、质检及分包队伍的管理人员熟悉施工工艺、流程及相关规范及设计要求，技术部负责对现场工长进行方案交底；（2）工长对分包队伍的施工班组长进行技术交底；（3）施工班组长向操作人员进行技术交底；（4）正式施工前，先根据地下防水工程质量验收规范（GB50208- ）的要求对防水卷材、结晶材料进行抽样复检，邀请监理工程师见证取样，待复试检测合格后方可投入工程使用；3.2现场准备（1）混凝土垫层压平抹光，坚实平整，含水率小于9；若含水率过大，可涂刷湿固化型胶粘剂处理。（2）涂刷基层处理剂，干燥10分钟后，待胶粘剂不粘手时可进行卷材施工；（3）阴阳角处抹圆角，半径50mm；（4）混凝土基层干燥、清洁，达到施工要求。3.3人员准备针对本工程地下室顶板防水工程的工程量，结合施工部署及施工流水作业的划分，现场需配备的劳动力数量如下：地下室顶板防水工程分包劳动力需用计划表序号类别人数（人）备注1项目负责人1有资质2技术负责人1有资质3安全员3有资质4防水工30根据实际需要进行调整备注：总包全部管理人员参与防水工程的施工管理3.4主要材料准备地下室顶板防水卷材层：4厚SBS改性沥青防水卷材+4厚SBS改性沥青铜胎基耐根刺防水卷材。SBS改性沥青防水卷材技术指标参数表序号项目、规格性能参数1一幅卷材规格长10m，宽1m，厚度4mm2可溶物含量g/2100/29003耐热度，1054拉力，N/50mm纵向800横向5最大拉伸时延伸率，纵向40横向6低温柔度，-25，无裂纹3.5机具准备主要机具需用计划表序 号机械或工具名称数 量功 能1扫 帚4把清理基层2卷 尺6把丈量及放线、检查3剪 刀6把裁剪卷材4长（短）柄滚刷6把涂刷基层胶粘剂5铁抹子6把铁抹子修补基层或收头6手持压辊6根压实卷材及接缝7灭火器6个灭火设备8手持汽油喷灯30个卷材热熔铺贴四、主要施工工艺及细部节点做法4.1施工方法本工程地下室顶板防水采用热熔满粘铺贴施工方法。（1）施工工艺：基层处理涂刷基层处理剂阴阳角附加层弹线铺贴第一道SBS防水卷材（4mm厚）热熔焊接搭接缝验收第一道防水卷材铺贴第二道SBS卷材（4mm厚耐根刺）热熔法焊接搭接缝检查验收。（2）基层做到坚实、平整，阴阳角部位抹成均匀一致、平整光滑的圆角，圆弧半径不小于50mm。基层含水率小于9，检查方法事故：在基层表面放一块10001000的卷材，经2-3小时后，看其下面有无水珠，如基本无水珠即可施工。（3）刷基层处理剂：用长柄滚刷将基层处理剂刷在已经处理好的基层上，要涂刷均匀，不得漏刷，基层处理剂涂刷完毕达到干燥程度（一般以不粘手为准）后方可进行热熔法施工。（4）弹线：在已经处理好而且干燥的基层表面，按照所选卷材的宽度留出搭接尺寸（长短边搭接宽度均不得小于100mm），弹出卷材的基准线，按此基准线进行卷材铺贴施工。（5）阴阳角附加层施工：附加层宽度为500mm。方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，待形状合适后，再将卷材的底面（有热熔胶的一面），用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道基层处理剂的基层上，并压实铺牢。如下图： 阴阳角成形图（6）当基层处理的各项作业完成后，即可进行卷材铺设作业。本工程地下室顶板卷材铺设采用满粘滚铺法施工。卷材与基层、卷材与卷材之间要求满粘。相邻两幅卷材的横向接缝应错开350mm以上，避免接缝集中。滚铺法施工工艺如下： 端部卷材固定：把成卷抬至开始铺贴位置，展开卷材1m左右，对好长、短向的搭接缝，把展开的端部卷材由一个人拉起（人站在卷材的正侧面），另一人持喷灯站在卷材的背面一侧（即待加热底面），慢慢旋开喷灯开关（不能太大），当听到燃料气体喷出嘶嘶声，即可点燃火焰（点火的工人应站在喷头的侧后面，不可正对喷头），再调节开关，使火焰呈蓝色时即可进行操作（图-1）。操作时，先将喷灯火焰对准卷材与基面交接处，同时加热卷材底面和基层。此时提卷材端头的工人把卷材稍微前倾，而且慢慢地放下卷材，平铺在规定的基层位置上。再有另一个人用手持压辊排汽，并使卷材熔粘在基层。当卷材只剩下300mm左右时，应把卷材末端翻放在隔热板上，而隔热板的位置则放在已熔贴好的卷材上面，最后用喷灯火焰分别加热余下卷材和基层表面，待加热充分后，再提起卷材粘贴于基层上并予以固定。 a） b）图-1 热熔卷材端部铺贴示意图a）卷材端部加热 b）卷材末端加热1卷材 2喷灯 3隔热板 4端部 5末端卷材大面积铺贴：粘贴好端部卷材后，把卷材的其余部分重新卷成一卷，即开始大面积铺贴。大面积铺贴时，持喷灯人应站在卷材滚铺的前方，把喷灯对准卷材和基面的交接处，同时加热卷材与基层，喷灯头距离卷材面保持在50100mm距离，与基层成60角。当烘烤到沥青熔化，卷材底出现黑色光泽发亮并有微泡现象时（此时沥青的温度在200230之间），推滚卷材的工人随着向前推滚，并随时注意卷材接缝的宽度。卷材接缝宽度长边不小于100mm，短边不小于100mm。卷材搭接缝施工：在热熔粘结搭接缝前，先将下一层卷材表面的隔离层用喷灯熔化，具体操作，由持喷灯的工人用抹子当挡板沿搭接线向后移动，喷灯火焰随挡板一起移动，喷灯应紧靠挡板，距离卷材约50100mm，喷灯移动速度要控制合适，以刚好熔去隔离层为准，在移动过程中，挡板和喷灯要密切配合，切忌火焰烧伤或挡板烫损搭接处的相邻卷材面。另外，在加热时还应注意喷灯嘴不能触及卷材，否则极易损伤卷材。卷材表面热熔后应立即滚铺卷材，排除卷材下面的空气，滚压粘结牢固，不得有空鼓皱褶。待搭接缝口溢出沥青时用小抹子把溢出的热熔胶刮平，沿边封严，使其形成明显的沥青条。如下图：对于卷材短边搭接缝，可用抹刀挑开，同时用汽油喷灯烘烤卷材搭接处，待加热至适当温度后，随即用抹刀将接缝溢出的热熔胶刮平、封严。4.2注意事项4.2.1质量通病1、卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接搓损坏、空鼓。施工操作中应先弹标准线，齐线铺贴，卷材接搭宽度不小于100mm。2、空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，均可使卷材间空鼓。施工时基层应充分干燥，卷材铺设应均匀压实。3、渗漏：转角不易操作而渗漏，施工时应重视附加层做法，保护好接搓卷材，搭接应满足宽度的要求，保证特殊部位的施工质量。4.2.2须注意事项1、卷材运输及储存时应竖放，并严禁烟火及烈日曝晒，堆放处应远离热源及易燃品。2、卷材防水施工验收完毕后及时铺设细石混凝土保护层，避免曝晒。3、每次用完的机具须及时用有机溶剂（如二甲苯）清洗干净，立面卷材不宜自上而下垂挂丈量裁剪，避免卷材受拉紧绷而加速老化。4、搭接缝及收头施工是影响防水卷材铺贴质量的关键，施工时在待接缝处涂刷接缝胶粘剂，将边端粘牢密封。在阴阳角处应作增强处理。5、由于防水卷材延伸性小，施工时应加以注意，硬质工具（如铁梯等）须在脚部包裹橡胶，施工部位严禁人员穿硬质鞋进入。6、注意对已施工完防水层的保护，防止坚锐构件对其损伤。7、卷材与卷材的搭接缝必须粘结牢固，封闭严密，不允许有皱折孔洞，翘边脱层，滑移或可能造成渗漏水的其它外观缺陷存在。8、施工时必须做到工完场清。五、质量验收及保证项目1、工程质量验收防水施工分项工程检验批的抽样检验数量，应按施工面积每100抽查一处，每处10，且不得少于3处。卷材防水、主控项目卷材防水层所用卷材及其配套材料必须符合设计要求。检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。卷材防水层在转角处做法必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。、一般项目卷材的搭接缝应粘结或焊接牢固，密封严密，不得有扭曲、折皱、翘边和起泡等缺陷。检验方法：观察检查。侧墙卷材防水层的保护层与防水层应结合紧密，保护层厚度应符合设计要求。检验方法：观察和尺量检查。卷材搭接宽度的允许偏差应为10mm。检验方法：观察和尺量检查。2、质量控制措施建立以项目经理为首的质量保证体系，对工程质量进行全面管理。加强对施工过程中的检查与控制，严格执行三检制，将施工过程中的质量隐患消除在萌芽状态。防水卷材应具有产品出厂合格证、技术检测报告和现场复试报告，严禁使用质量低劣不合格产品。施工时，严格按照施工规范和操作规程施工。卷材与卷材的搭接缝必须粘结牢固，封闭严密，不允许有皱折孔洞，翘边脱层，滑移或可能造成渗漏水的其它外观缺陷存在。施工过程中提供防水层隐蔽工程的检查验收记录资料。3、保证项目、竣工的防水层不得有渗漏水现象。、卷材接缝不应有翘边，封口严密，盖口条宽度、搭边宽度等符合要求。、作好隐蔽工程的检查记录，提供材料质量证明等文件资料。、两年之内每季进行一次客户回访，发现问题及时处理。六、安全、文明施工注意事项防水工程所用的材料大多具备易燃、有毒等不安全因素，从每一道工序、时时刻保持高度警惕，杜绝安全事故发生，事故率降到零。 1、在整个施工过程中不允许穿硬底鞋踩踏，不准使用尖锐利器或其它物品撞击，不准使用手推车轧碾。2、防水层施工期间，严禁非作业人员在上面行走，破坏整体的防水层。3、施工现场应设明显标志，派专人看管已作好的防水层。4、在细石砼保护层施工过程中，必须对已作好的防水层加以保护。5、施工现场坚持文明施工，严禁从高处往下乱扔工具，乱扔材料等。6、施工用的材料和辅助材料多属于易燃物质，在存放材料的仓库以及施工现场必须通风良好和严禁烟火，同时要备有消防器材。7、在进行立体交叉作业施工时，施工人员必须佩戴安全帽。8、机械工、电工等特殊工持证上岗，并佩带防护用品。9、各种附加剂要放入库房内由专人保管，防止误食中毒。易燃、易爆品在库内存放，专人保管。 10、防水作业人员配备必要的防护用品。
