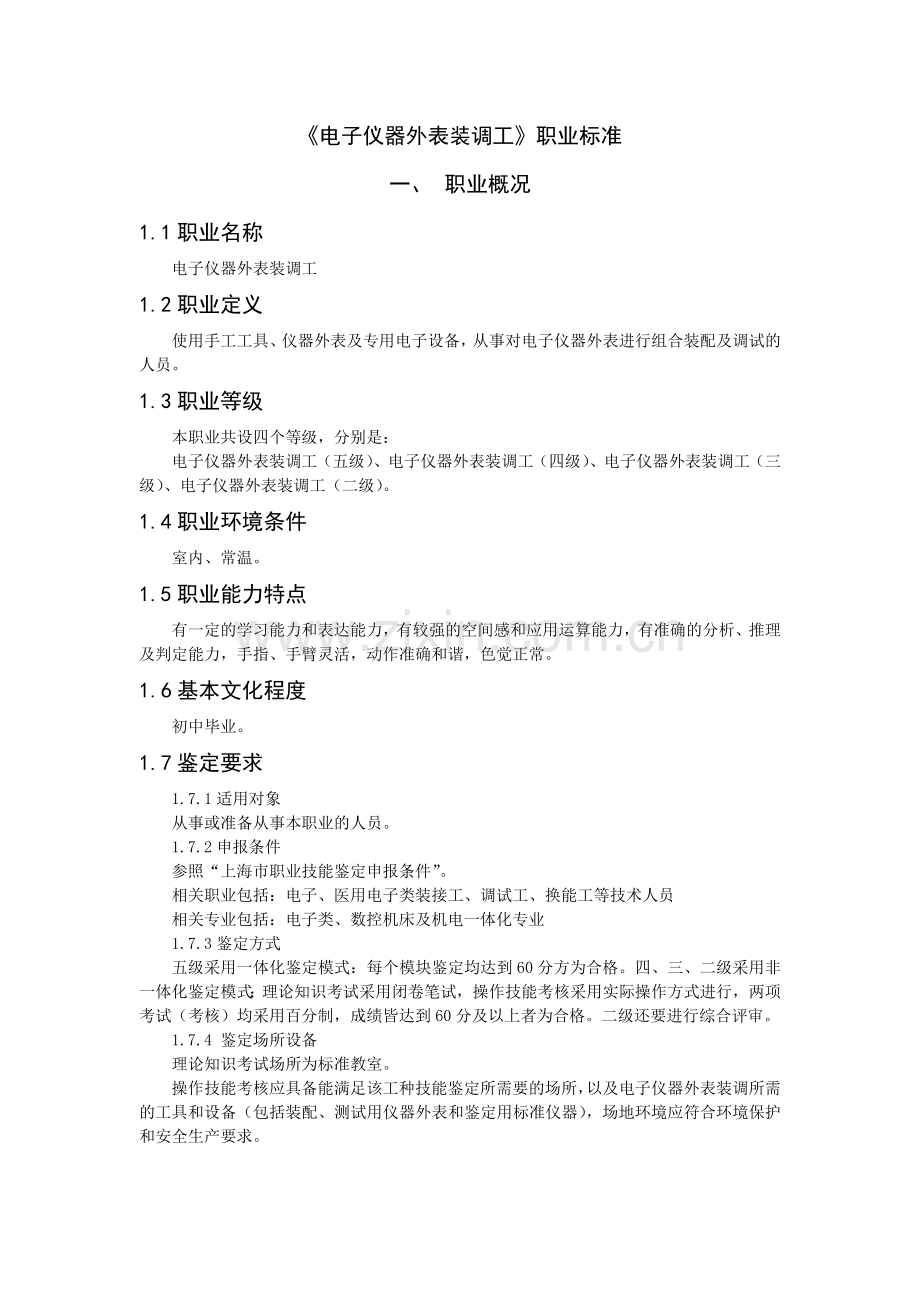

《电子仪器外表装调工》职业标准 一、 职业概况 1.1职业名称 电子仪器外表装调工 1.2职业定义 使用手工工具、仪器外表及专用电子设备,从事对电子仪器外表进行组合装配及调试的人员。 1.3职业等级 本职业共设四个等级,分别是: 电子仪器外表装调工(五级)、电子仪器外表装调工(四级)、电子仪器外表装调工(三级)、电子仪器外表装调工(二级)。 1.4职业环境条件 室内、常温。 1.5职业能力特点 有一定的学习能力和表达能力,有较强的空间感和应用运算能力,有准确的分析、推理及判定能力,手指、手臂灵活,动作准确和谐,色觉正常。 1.6基本文化程度 初中毕业。 1.7鉴定要求 1.7.1适用对象 从事或准备从事本职业的人员。 1.7.2申报条件 参照“上海市职业技能鉴定申报条件”。 相关职业包括:电子、医用电子类装接工、调试工、换能工等技术人员 相关专业包括:电子类、数控机床及机电一体化专业 1.7.3鉴定方式 五级采用一体化鉴定模式:每个模块鉴定均达到60分方为合格。四、三、二级采用非一体化鉴定模式:理论知识考试采用闭卷笔试,操作技能考核采用实际操作方式进行,两项考试(考核)均采用百分制,成绩皆达到60分及以上者为合格。二级还要进行综合评审。 1.7.4 鉴定场所设备 理论知识考试场所为标准教室。 操作技能考核应具备能满足该工种技能鉴定所需要的场所,以及电子仪器外表装调所需的工具和设备(包括装配、测试用仪器外表和鉴定用标准仪器),场地环境应符合环境保护和安全生产要求。 二、 工作要求 2.1 “职业功能”、“工作内容”一览表 职业功能 工作内容 五级 四级 三级 二级 一、装配准备 ㈠准备并熟悉图纸和技术资料 ㈡检查装配用工具、设备及所需材料 ㈠准备并熟悉图纸和技术资料 ㈡检查装配用工具、设备及所需材料 ㈠准备并熟悉图纸及技术资料 ㈡检查装调用工具、设备及所需材料 ㈠技术文件的准备 ㈡生产工艺的准备与核查 二、部件装配 ㈠零部件的预加工处理 ㈡手工焊接 ㈢装联 ㈠零部件的预加工处理 ㈡焊接 ㈢组装 ㈠复杂部件的装配 ㈡整机装联 ㈠复杂零部件的装配 ㈡整机装配 三、调试与检验 ㈠功能调整 ㈡检查 ㈠调试 ㈡检验 ㈠调试 ㈡检验与校正 ㈠整机调试 ㈡整机检验 四、技术创新及组织治理 ㈠技术创新 ㈡技术指导及培训 2.2 各等级工作要求 2.2.1 电子仪器外表装调工(五级) 职业功能 工作内容 技能要求 专业知识要求 比重 一、装配准备 ㈠准备并熟悉图纸和技术资料 ⒈ 能看懂零件图和简单的电气原理图 ⒉ 能看懂装配工艺卡及相关说明 ⒈ 机械制图的一样知识 ⒉ 工艺文件的初步知识 ⒊ 常用元器件的命名方法及使用知识 10% ㈡检查装配用工具、设备及所需材料 ⒈ 能根据外形鉴别机械零件是否合格 ⒉ 能根据外观及标识判定常用元器件是否合格 ⒊ 能按工艺要求准备并调整好工具和工艺装备 ⒈ 标准紧固件的分类及主要参数 ⒉ 常用元器件的性能特点及主要参数 ⒊ 常用工具的名称规格及用途 ⒋ 工艺装备的用途及保护知识 10% 二、部件装配 ㈠零部件的预加工处理 ⒈ 能按要求对零部件进行预处理 ⒉ 能按工艺要求对元器件、导线进行成形加工处理 ⒈ 常用粘合剂及化工试剂的性能及使用知识 ⒉ 常用电线、电缆的选用知识 20% ㈡手工焊接 ⒈ 能按照图纸完成一样印制板的手工焊接 ⒉ 能对线束、接插件及电缆线进行焊接 3. 能检查焊点质量 ⒈ 焊接机理 ⒉ 手工焊接工具及材料的选用知识 ⒊ 焊点质量的检查方法及焊点缺陷的分析 20% ㈢装联 ⒈ 能按工艺图纸完成产品的装联 ⒉ 能核对装配位置是否合格 ⒈ 机械零部件的结构原理 ⒉ 安装工艺的基础知识 ⒊ 安全生产的基础知识 20% 三、调试与检验 ㈠功能调整 ⒈ 能按要求对部件进行调整使之实现基本功能 ⒉ 能初步判定调整过程的故障 ⒈ 产品的简单工作原理 ⒉ 部件的调整方法 ⒊ 万用表的使用要求 10% ㈡检查 ⒈ 能按产品的技术要求进行初检 ⒉ 能够填写相应的检查报告 1.部件的技术条件及检验方法 5% 相关基础知识 电子行业职业道德要求,安全用电知识,电子仪器外表基本安全要求,电路及电子技术基础知识。 5% 2.2.2 电子仪器外表装调工(四级) 职业功能 工作内容 技能要求 专业知识要求 比重 一、装配准备 ㈠准备并熟悉图纸和技术资料 ⒈ 能看懂产品零部件图 ⒉ 能懂得产品电气原理图及接线图 ⒊ 能按产品实样绘制装接草图 ⒈ 机械制图的基本知识 ⒉ 技术文件的基础知识 10% ㈡检查装配用工具、设备及所需材料 ⒈ 能对机械零部件尺寸进行检测 ⒉ 能检测常用元器件的主要参数 ⒊ 能核对所用工夹具及测量设备是否符合要求 ⒈ 公差与配合的基本知识 ⒉ 形状与位置公差基本知识 ⒊ 相关量具及仪器设备的使用方法与注意事项 5% 二、装配 ㈠零部件的预加工处理 ⒈ 能对机械零部件进行焊接及检漏处理 ⒉ 能按技术要求对核心零部件进行检测 ⒊ 能够制作产品所需的专用元件(如绕制电阻、电感、变压器等) ⒈ 机械零件原理基础 ⒉ 绕线工具的使用方法 15% ㈡焊接 ⒈ 能按图纸完成较复杂印制板的手工焊接 ⒉ 能按要求进行贴片元器件的安装焊接 ⒊ 能把握常用集成电路的拆焊技术 ⒋ 能操作典型的自动焊机 ⒈ 焊接工艺基础知识 ⒉ 表面安装元件的分类及特点 ⒊ 自动焊机的工作过程及操作方法 20% ㈢组装 ⒈ 能按工艺图纸独立完成对产品的总装 ⒉ 能按工艺要求调整零部件的位置及间隙 ⒊ 能够对整机装接质量进行检查 ⒈ 常用电子仪器外表的分类、分级、原理及结构 ⒉ 整机装配的基本原则及工艺要求 ⒊ 工艺装备的工作原理及调整保养方法 25% 三、调试与检验 ㈠调试 ⒈ 能按要求独立进行调试设备的连接及正确使用 ⒉ 能按调试规程对产品进行调试,并能解决调试中的一样问题 ⒊ 能分析误差超标原因及提出解决办法 ⒈ 电子仪器外表工作原理及技术要求 ⒉ 电子仪器外表调试方法及校正技术 ⒊ 电子测量基础知识 15% ㈡检验 ⒈ 能正确连接和使用检验用标准仪器外表 ⒉ 能按产品技术标准规定的检验项目要求和顺序进行测试 ⒊ 能按产品检验规程记录数据并运算误差 ⒈ 电子仪器外表的检验规程 ⒉ 测试设备的性能要求与挑选 5% 相关基础知识 电子行业职业道德规范,计量学的基本知识,电子仪器外表质量治理基础,模拟电子技术基础 5% 2.2.3 电子仪器外表装调工(三级) 职业功能 工作内容 技能要求 专业知识要求 比重 一、装配准备 ㈠准备并熟悉图纸及技术资料 ⒈ 能看懂产品的原理图及总装配图 ⒉ 能懂得产品工艺文件 ⒊ 能用运算机获取产品技术资料 ⒈ 产品工艺文件编制规程 ⒉ 产品技术标准及检定规程 10% ㈡检查装调用工具、设备及所需材料 ⒈ 能对复杂机械零部件进行检测 ⒉ 能检测非电量测量元件的主要参数 ⒊ 能对所用工具、设备进行调整及校正 ⒋ 能用运算机对关键工序、关键工艺进行治理 ⒈ 机械零件原理基础知识 ⒉ 非电量测量基本知识 ⒊ 工夹具、量具的结构原理 ⒋ 运算机基本操作知识 5% 二、部件装配 ㈠复杂部件的装配 ⒈ 能按要求进行复杂机械部件的装配 ⒉ 能把握电子仪器外表特别部件的装配 ⒊ 能对工夹具进行优化改进 ⒈ 复杂的机械零部件结构原理、及性能要求 ⒉ 复杂机械零部件装配工艺原理 25% ㈡整机装联 ⒈ 能操作专用工装夹具及自动焊接设备 ⒉ 能按工艺图纸要求完成产品的全部装接 ⒊ 能对装配工艺质量进行分析并提出合理化建议 ⒈ 电子仪器外表整机组装的结构形成及工艺要求 ⒉ 零部件质量对产品性能的影响 ⒊ 零部件质量分析的基本方法 25% 三、调试与检验 ㈠调试 ⒈ 能按产品技术要求完成功能模块及整机的调试 ⒉ 能分析调试结果并对偏差进行校正 ⒊ 能检查和指导五、四级工的调试工作 ⒋ 能判定故障部位并进行修复 ⒈ 调试及测试设备的性能指标及保护方法 ⒉ 数据处理及误差分析基础知识 ⒊ 电子仪器外表修理技术基础 ⒋ 安全事故处理知识 20% ㈡检验与校正 ⒈ 能对整机进行技术标准规定项目的检验和测试 ⒉ 能对产品因各种因素影响进行补偿校正 ⒈ 影响量的基本知识 ⒉ 电子仪器外表的校正与方法 10% 相关基础知识 数字电子技术基础,非电量电测基本知识,微型运算机应用基础,光电技术基础,工艺工作治理基础 5% 2.2.4 电子仪器外表装调工(二级) 职业功能 工作内容 技能要求 专业知识要求 比重 一、装配准备 ㈠技术文件的准备 ⒈ 能全面懂得产品技术文件,并能把握生产过程中的关键工序和实施 ⒉ 能把握产品关键部件及整机的工作原理及系统图与总装图 ⒈技术文件的编制及更换程序 10% ㈡生产工艺的准备与核查 ⒈ 能对生产工具设备及计量器具的完整性进行核查并提出处理意见 ⒉ 能核查生产治理中运算机应用过程的正确及合理性 ⒈ 常用测试工具、设备知识 ⒉ 运算机应用知识 5% 二、部件装配 ㈠复杂零部件的装配 ⒈ 能对复杂机械零部件进行检测与挑选 ⒉ 能对非电量测量的核心传感部件进行检测 ⒊ 能熟练装配电子仪器外表核心部件 ⒈ 常用数字逻辑器件、模拟集成电路及可编程逻辑器件的原理及应用 ⒉ 专用传感器的应用知识 ⒊ 单片机的基础知识 10% ㈡整机装配 ⒈ 能编制智能化装接设备的操作应用程序 ⒉ 能发觉生产中影响产品质量的问题,并提出相应的解决办法 ⒊ 能独立处理和解决生产工艺难题 ⒈ 产品技术标准 ⒉ ISO 9000系列质量治理体系知识 ⒊ 关键元器件及部件安装工艺要求 ⒋ 专用设备的结构原理及应用知识 10% 三、调试与检验 ㈠整机调试 ⒈ 能按整机调试规程进行整机调试,并验证调试规程的合理性和可操作性 ⒉ 能判定整机调试过程中的各种故障并进行修复 ⒊ 能指导五、四、三级工进行整机调试,指出调试过程中的质量问题 ⒈ 整机调试有关的技术文件及资料 ⒉ 通用电子测量仪器及专用测量仪器的原理及应用知识 ⒊ 智能型电子仪器外表的技术指标及测试软件 25% ㈡整机检验 ⒈ 能用单片机编程对产品主要性能指标检验结果进行处理 ⒉ 对检测中显现的问题进行分析,找出原因并提出改进意见 ⒊ 能根据产品技术标准编制产品检验规程 ⒈ 电子仪器外表的检验规程(国标或企标) ⒉ 检验设备与装置的原理及性能 ⒊ 国家计量法和计量基础知识 15% 四、技术创新及组织治理 ㈠技术创新 ⒈ 能设计制作产品装调用专用工具及设备 ⒉ 能进行新产品开发过程中关键零部件制造工艺技术攻关工作 ⒊ 能指导产品生产的最佳工艺路线及对新产品的投产进行工艺流程布局 ⒈ 智能化电子仪器的基础知识 ⒉ 自动测量技术及数据采集系统的基础知识 ⒊ 新产品开发治理程序 10% ㈡技术指导及培训 ⒈ 能在产品生产过程中进行生产治理及技术治理 ⒉ 能对五、四、三级工进行培训,提高其生产技能 ⒈ 生产技术治理知识 ⒉ 本专业技术培训大纲及生产实习教学有关知识 10% 相关基础知识 法律、法规常识,治理与培训基础,运算机应用技术,精密机械基础知识 5%
