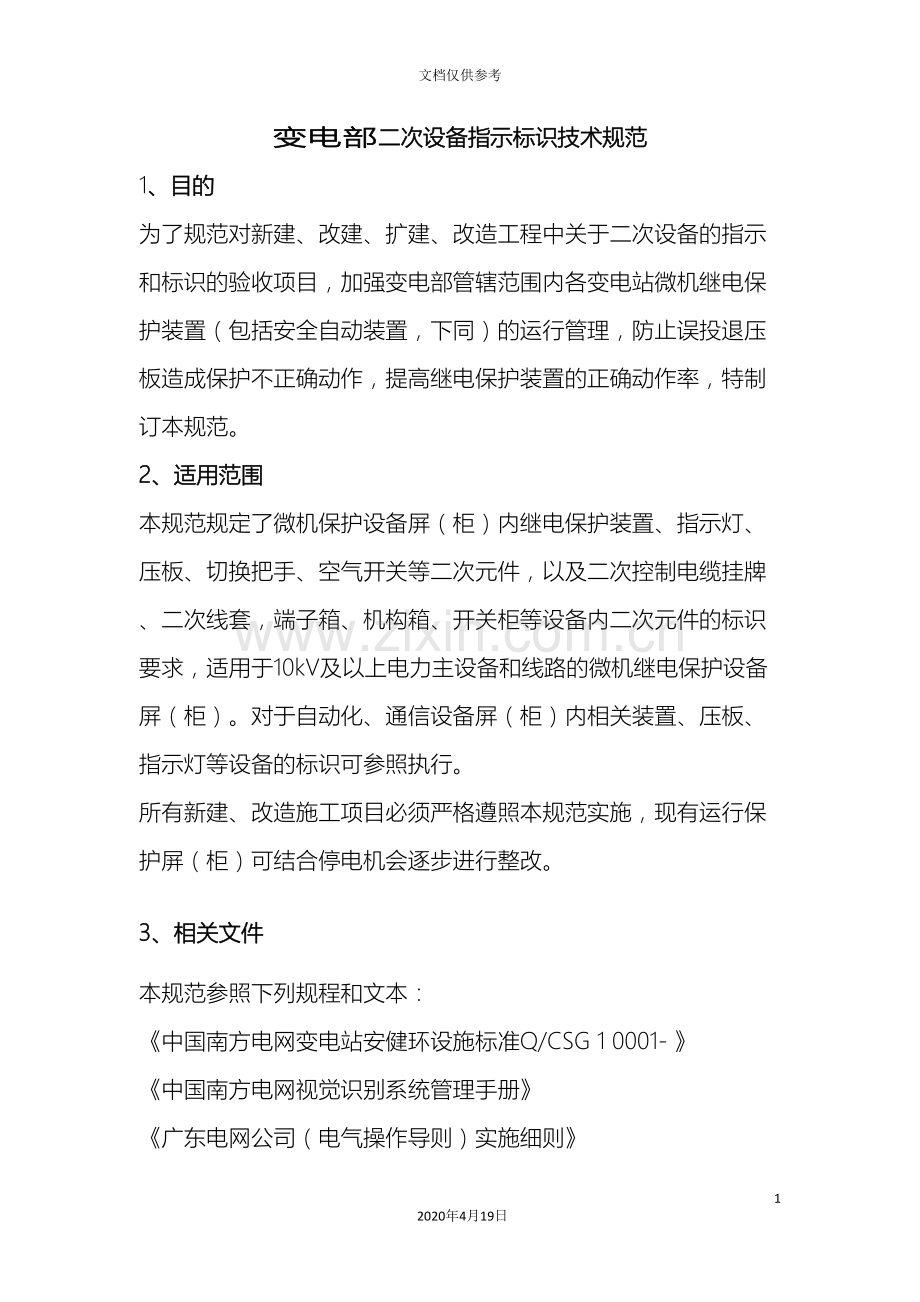

变电部二次设备指示标识技术规范
1、目的
为了规范对新建、改建、扩建、改造工程中关于二次设备的指示和标识的验收项目，加强变电部管辖范围内各变电站微机继电保护装置（包括安全自动装置，下同）的运行管理，防止误投退压板造成保护不正确动作，提高继电保护装置的正确动作率，特制订本规范。
2、适用范围
本规范规定了微机保护设备屏（柜）内继电保护装置、指示灯、压板、切换把手、空气开关等二次元件，以及二次控制电缆挂牌、二次线套，端子箱、机构箱、开关柜等设备内二次元件的标识要求，适用于10kV及以上电力主设备和线路的微机继电保护设备屏（柜）。对于自动化、通信设备屏（柜）内相关装置、压板、指示灯等设备的标识可参照执行。
所有新建、改造施工项目必须严格遵照本规范实施，现有运行保护屏（柜）可结合停电机会逐步进行整改。

3、相关文件
本规范参照下列规程和文本：
《中国南方电网变电站安健环设施标准Q/CSG 1 0001- 》
《中国南方电网视觉识别系统管理手册》
《广东电网公司（电气操作导则）实施细则》
4、技术规定
4.1保护屏命名原则
4.1.1命名规定：
（1）主变保护屏命名原则：屏柜设计编号+主变的调度命名+保护屏序号
如：15P ＃1主变保护屏一。
（2）母线保护屏命名原则：
500 kV系统：屏柜设计编号+电压等级+母线名称+母差保护屏序号。如：27P 500kVⅠM母差保护屏一；28P 500kVⅡM母差保护屏二。
220 kV以下系统：屏柜设计编号+电压等级+母差保护屏序号
如：25P 220kV母差保护屏一。
（3）线路保护屏命名原则：屏柜设计编号+电压等级+线路调度命名+主一(二)保护屏；
如：10P 500kV上博甲线主一保护屏；11P 500kV上博甲线主二保护屏；
主一保护和主二保护的命名参照《广东省220kV及以上电网继电保护运行规定》中规定“对线路保护使用全光纤通道的，定义电流差动保护或方向保护为主一保护，另一套为主二保护；当两套保护类型相同时，则定义其中带操作箱保护屏为主一保护，另一套为主二保护”。
注意：当不同保护装置共用同一保护屏时，屏眉标签须将该屏内的所有保护装置表述清楚。如：在同一面保护屏内上安装有2条110kV线路保护装置时，保护屏命名为：
××P ×××线××××、×××线××××保护屏
（4）断路器（电抗器）保护屏的命名原则：屏柜设计编号+电压等级+断路器（电抗器）的调度命名+保护屏。
如：“ 11P 500kV＃1主变变高5011开关保护屏”，“13P 500kV上博甲线并联电抗器5031DK保护屏”。
（5）测控装置屏的命名原则：
线路和开关的测控屏命名：屏柜设计编号+电压等级+继保室名+线路（开关）测控装置屏一（二），其顺序按屏位顺排。
如：“5P 500kV继保室Ⅰ开关测控装置屏一”，“8P 220kV继保室Ⅱ线路测控屏二”；
元件测控屏命名：屏柜设计编号+元件的调度命名+测控屏，如“16P ＃1主变测控屏”。
注：对于无继保小室的系统，屏眉标签只需消去继保室名即可。
（6） 其它装置屏：
其它自动装置主要包括故障录波装置、安全稳定控制装置和GPS对时装置等，其命名原则为：
ⅰ）若是单一电压等级，且全站只有一个同类装置屏或接入该屏的电气元件有可明确划分的，则命名为：屏柜设计编号+电压等级+装置名称+屏，如: “30P 500kV第一串故障录波屏”；
ⅱ）若是由多个屏组成一套装置的，则分别命名为：屏柜设计编号+电压等级+自动装置名称+屏位序号。
ⅲ）若是多电压等级的自动装置，则命名为：屏柜设计编号+自动装置名称+屏，如稳控装置屏命名:22P安全稳定控制装置屏一。
4.1.2标签规格：800mm×65mm
4.1.3格式规定：白底红字，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许经过改变字号实现。
4.1.4粘贴规定：粘贴于屏体的屏眉上

4.2继电保护装置标识
4.2.1装置主体标识
黄底黑字
4.2.1.1标签规格：尺寸根据实际情况，大小适中即可。标签采用标签纸打印。
4.2.1.2格式规定：采用黑体加粗字，外加线宽1.5磅直角矩形边框，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许经过改变字号实现。
4.2.1.3粘贴规定：粘贴在各保护装置左上角的保护屏封板上，标签左边沿与装置左边沿尽量对齐。
4.2.1.4用语规定：设备名称（双标称）＋装置功能＋装置型号；对于不存在地址码或定值区号的装置内容填上“―――”符号。
220kV热河甲线2996主一保护装置RCS-931M
地址码：202.192.0.001
定值区号：00区
＃1主变变高2201开关操作箱CZX-22R
地址码：―――
定值区号：―――

4.2.1.5背面标贴规定：背面标识粘贴于装置背板不影响插件插拔的地方，文字及标签方向均不作要求，使用黄底黑字标签，长度自定且内容简化如下图，其中“1n”为厂家白图（配线图）编号，标签内容必须反映。
1n
220kV热河甲线主一
保护装置RCS-931M

4.2.2装置指示灯标识
4.2.2.1在正常运行状态下装置面板上常亮或闪亮的指示灯应用红色的箭头指示出来。
4.2.2.2规格规定：白底红箭头的圆形标签纸（φ4～6mm）。
4.2.2.3粘贴规定：粘贴在该指示灯左侧，箭头指向指示灯。

4.3保护压板标识
4.3.1压板标签标识
4.3.1.1规格规定：使用合适宽度的标签，长度由压板的间距确定；
白底红字
a、保护跳闸、重合闸压板（直接作用于开关）采用 标签；
白底黑字
b、其它压板采用 标签。
4.3.1.2字体规定：采用黑体加粗字，外加线宽1.5磅直角矩形边框，字体大小及行距自定，以两端充满边框为宜（允许留有空白），禁止用直接拉扯文字的方法充满边框，只允许经过改变字号实现，而且要求整个版面的压板标签字体大小一致。
4.3.1.3粘贴规定：每行标签整条打印，固定粘贴于压板正下端，保护屏原配有的标签固定夹内的标签均要求统一拆除。
4.3.1.4用语规定：
a、保护跳闸、重合闸压板（直接作用于开关）：装置型号＋压板编号＋开关编号＋出口说明。
1LP RCS-931M
2996开关A相跳闸出口Ⅰ
2LP RCS-931M
2996开关重合闸出口

b、其它压板：装置型号＋压板编号＋功能说明。
1LP RCS-902A
A相失灵启动

c、母差、安稳、低周、备自投、消弧选线、主变保护等设备的联跳出口压板需加双标称；多间隔组屏的设备各间隔标识均需加双标称。
1LP RCS-978E 220kV母联
开关跳闸出口Ⅰ
1LP BP-2B 220kV热河甲线
2996开关跳闸出口Ⅰ

1LP LFP-941A 110kV河榄线
投距离保护
2LP WXH-811 110kV河塘甲线
126开关跳闸出口

4.3.2压板运行方式标识
4.3.2.1规格规定：
a、正常运行方式投入压板：粘贴红色圆形标签纸（φ8－10mm）；
b、与其它设备关联压板：粘贴红色星形标签纸；
c、运行方式改变投退压板：粘贴黄色圆形标签纸；
d、保护调试时使用的压板不粘贴方式标签纸。
4.3.2.2粘贴规定：粘贴在压板上下支柱底座间，拨插式压板将标签纸粘贴在压板中间。
4.3.3运行方式说明标识：下图为压板运行方式说明标识框，粘于压板面板左上角；字体采用宋体小二，外边框为92mm×48mm，同时要进行塑封。

4.3.4压板区域划分标识
4.3.4.1同间隔保护压板：每一行压板及其标签一并包围粘贴线宽5mm的黑色不干胶条，形成矩形边框，以此划分每行压板与其标签的对应关系。
4.3.4.2不同间隔保护压板：若多间隔共组一面屏，每行压板的划分需满足上一条规定外，还需在不同间隔压板相邻的行与列之间用5mm的蓝色不干胶条代替黑色不干胶条进行划分，以此区别不同间隔的保护压板。
4.3.4.3不干胶条粘贴工艺要求：每行下端的不干胶条必须紧靠着该行标签的下沿进行粘贴，面板两侧的竖条不干胶条必须紧靠（压）着每行标签的左右两端，一个行间的不干胶条若有横竖交叉时，不允许出现相互压接。（标签在上端的粘贴原则一样）
4.4电流、电压回路标识
4.4.1母差电流回路要求
4.4.1.1颜色、规格规定：黄色低黑体字标签纸，大小适中。
4.4.1.2位置规定：粘贴在正对接入电流回路的端子排的屏体上，要求注明接入电流回路的二次回路编号及间隔名称，指示应清楚明了，不能被接线遮挡。
4.4.2安稳（低周减载）、录波电流回路要求
4.4.2.1颜色、规格规定：黄色低黑体字标签纸，大小适中。
4.4.2.2位置规定：粘贴在正对接入电流回路的端子排的屏体上，要求注明接入电流回路的二次回路编号及间隔名称。若接入的电流回路不是直接从CT单独绕组上来的，必须将整个串接的电流回路画出来，并注明各个装置的名称及电流回路,指示应清楚明了，不能被接线遮挡。

4.5指示灯标识
4.5.1信号指示灯功能标识要求
4.5.1.1颜色规定：黄色底黑体字标签纸。
4.5.1.2位置规定：粘贴在该指示灯正上端。
2201开关
A相合位置指示

4.5.2运行指示灯标识要求
4.5.2.1颜色规定：白色底红色箭头标签纸（直径4～6mm）。
4.5.2.2位置规定：粘贴在该运行状态下常亮或闪亮指示灯左端，箭头指向指示灯。

4.6屏柜上的独立按钮、切换开关标识
黄底黑字
4.6.1标签规格：使用18mm×45mm 标签。
4.6.2格式规定：采用黑体加粗字，外加线宽1.5磅直角矩形边框，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许经过改变字号实现。
4.6.3粘贴规定：粘贴在独立按钮、切换开关正下端，原配有的标签固定夹均要求统一拆除。
4.6.4用语规定：厂家白图编号＋装置型号（若有）＋功能说明。
1AT RCS-941A
打印按钮

4.7空气开关标识
黄底黑字
4.7.1标签规格：使用宽度12 mm或18mm 标签，长度按空开极数自定（单极空开约宽18mm）。
4.7.2格式规定：采用黑体加粗字，外加线宽1.5磅直角矩形边框，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许经过改变字号实现。
4.7.3粘贴规定：粘贴位置根据现场自定，要求对应关系明确且美观，一般不允许粘贴在空开接线螺丝孔上。
4.7.4用语规定：厂家白图编号＋装置型号（若有）＋用途说明＋空开型号（额定容量），其中“用途说明”要求简明概要，单间隔组屏的不使用双标称，多间隔组屏的要求使用双标称。
1ZK PSP-660
回路名称：110kV河埔线测控装置电源
型号：S25S5
熔断电流：3A
91K CZX-22R
回路名称：2201开关操作Ⅰ电源
型 号：5SJ62
熔断电流：6A

4.8二次电缆牌标识
4.8.1规格规定：25mm×50mm单孔牌，以挂孔在左上角的一面为正面。
4.8.2格式规定：页面设置页边距上下0.3厘米、左0.8厘米、右0.2厘米，内容为黑体加粗小六字体（行超长的针对个例自行调整），固定行距12磅。
4.8.3悬挂规定：采用通信铜线绑扎，电缆牌正面向外窄边向下由左至右一字排开，牌底用透明胶带粘贴相连，胶带边沿不得外露，一层不能排列完毕可平均分层，每层电缆牌底边宜与电缆头热缩套底沿对齐。（南网安健环要求：电缆牌底边距屏底部200-400mm。）
4.8.4用语规定
4.8.4.1编号：按电缆清册。
4.8.4.2起点与终点：间隔名称＋设备名称＋屏柜名称＋屏柜编号（若有）；其中“间隔名称”要求：线路表述为具体名称加双编号例如220kV***线路、110kV***线路、10kV***线路，主变三侧为***kV侧，母联、旁路前加电压等级，PT前加电压等级及调度编号，站用接地变、电容前加电压等级及序号，10kV分段后加调度编号；“设备名称”要求：以调度编号命名，断路器统一表述为“开关”，隔离开关统一表述为“刀闸”，手车统一表述为“小车”，所谓“10kV母联”统一表述为“10kV分段”。具体举例如下：
38P 220kV热河甲线2996线路保护屏
110kV河塘甲线126线路TYD端子箱
10kV光明线703开关柜
＃1主变220kV侧2201开关端子箱
＃1主变110kV侧101开关机构箱
＃1主变10kV侧5010刀闸柜
＃1主变端子箱
＃1主变本体端子箱
220kV母联 1刀闸机构箱
110kV旁路1902刀闸机构箱
10kV分段500保护测控屏68P
10kV＃1站用接地变本体中性点CT
10kV＃2电容电抗器网门
4.7.4.3规格：标明电缆的型号及规格
○ 编号：3E-183
起点：38P 220kV热河甲线2996保护屏
终点：220kV热河甲线2996开关端子箱
规格：ZR-KVVP2-22-4x4

4.9二次线套标识
4.9.1规格规定：根据线芯大小自行选用合适的线套管，但不允许小芯套大管（大两号及以上）或小管强行套大芯。
4.9.2格式规定：字体大小适中，要求以现场能够清楚明白看见为准。
4.9.3用语规定：回路编号/电缆编号，如A4101／1B-180（1）。
特殊规定：对于外加矩形边框的回路编号，打印时统一用中括号4.9.4代替边框，不得用整个线套（含电缆编号在内）加边框的方法执行，正确如 [801]／2E-170。

4.10机构箱、端子箱内的相关标识
机构箱、端子箱内的相关标识包括开关、刀闸控制按钮、指示灯、转换开关、空气开关、继电器、接触器、驱潮装置、仪表及五防锁的标识。
黄底黑字
4.10.1标签规格：使用12 mm或18mm 标签，长度自定。
4.10.2格式规定：采用黑体加粗字，外加线宽1.5磅直角矩形边框，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许经过改变字号实现。
4.10.3粘贴规定：粘贴位置根据现场实际自定，要求对应关系明确且美观，不得粘贴于活动的线槽盖上。
4.10.4用语规定：厂家白图编号＋用途说明，必须反映厂家白图编号。
K14
防跳继电器

4.11直流屏、UPS屏等电源屏的标识
4.11.1直流电源系统命名原则：
（1） 直流电源充电屏：“屏号”+“#序号”+ “直流电源充电屏”；如：36P #1直流电源充电屏。
（2） 直流电源馈线屏：“屏号”+ “（序号）”+ “（段）”+ “直流母线馈线（分）屏” + “编号”；如：37P I段直流母线馈线（分）屏1。注：馈线（分）屏指馈线分屏。
（3） 蓄电池组：“#序号”+ “蓄电池组”；如：#1蓄电池组。
（4） 直流电源母线：“序号”+ “段直流母线”；如：I段直流母线。
（5） 直流电源装置：“装置功能” + “编号”；如：充电模块1；集中监控单元。
（6） 直流电源表计： “检测对象”+ “表计名称”；如：#1蓄电池组电压表。
（7） 交流进线开关：“序号”+ JK +“开关编号”＋“开关名称”；如： 1JK1 #1充电屏交流进线开关1 ，2JK2 #2充电屏交流进线开关2。
（8） 直流系统主回路（进线、联络、硅链）开关：ZK+ “开关编号”+ “开关名称”；如： ZK1 #1蓄电池输出开关。
（9） 直流馈线开关：“母线段序号”+ ZK +“开关编号”＋“开关名称”；如：1ZK32 ××线2041开关操作电源。
4.11.2交流电源系统命名原则：
（1） 交流电源进线屏：“屏号”+“#序号”+“站用变”进线屏；如：1P #1站用变进线屏。
（2） 交流电源馈线屏：“屏号”+“(序号)”+“（段）”+“交流母线馈线（分）屏”+“编号”；如：2P I段交流母线馈线（分）屏1。注：馈线（分）屏指馈线分屏。
（3） 交流电源联络屏：“屏号”+交流电源联络屏+“编号”；如：3P交流电源联络屏1。
（4） 交流电源母线：“序号”+“段交流母线”；如：I段交流母线。
（5） 交流电源装置：“装置功能”+“编号”；如：备自投装置1；监控单元1。
（6） 交流电源表计：“检测对象”+“表计名称”；如：I段交流母线电压表。
（7） 交流电源主回路（进线、联络）开关：JK+“开关编号”+“开关名称”；如：JK1 #1交流系统电源进线开关。
（8） 交流馈线开关：“母线段序号”+JK+“开关编号”+“开关名称”；如：1JK32 220KV配电装置交流电源。

4.11.3屏内装置标识：参照4.1继电保护装置标识。
4.11.4屏内空气开关标识
黄底黑字
4.11.4.1标签规格：使用12 mm或18mm 标签，长度按空开间距自定。
4.11.4.2格式规定：采用黑体加粗字，外加线宽1.5磅直角矩形边框，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许经过改变字号实现。
4.11.4.3用语规定：空开编号＋（空开型号、额定容量）＋空开用途。
228Z (5SX52 25A)
220KV东莆甲线
主二保护电源
125Z (5SX52 25A)
＃1变中101开关
操作电源I

4.11.4.4运行方式标识：
a、正常运行方式投入空开：空开正上方粘贴红色圆形标签纸（φ8－10mm）；
b、正常运行方式备用空开：粘贴黄色圆形标签纸；
c、备用的空开不作任何标识。
4.11.4.5区域划分标识：每一行馈线空开及指示灯一并包围粘贴线宽5mm的黑色不干胶条，形成矩形边框，以此划分每行空开与指示灯的对应关系。

5、结束
