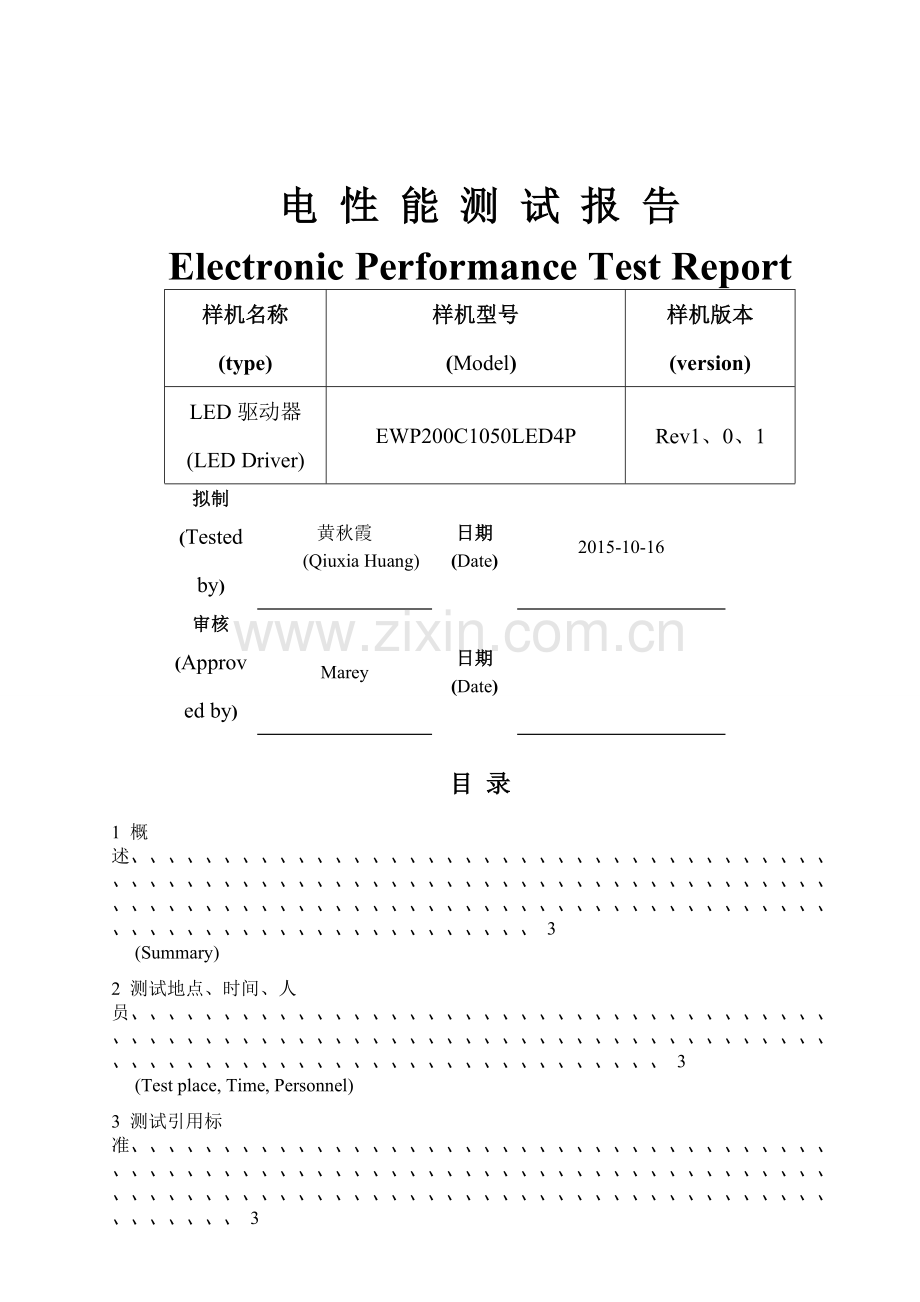

电 性 能 测 试 报 告
Electronic Performance Test Report
样机名称
(type)
样机型号
(Model)
样机版本
(version)
LED驱动器
(LED Driver)
EWP200C1050LED4P
Rev1、0、1
拟制
(Tested by)
黄秋霞
(Qiuxia Huang)
日期
(Date)
2015-10-16
审核
(Approved by)
Marey
日期
(Date)

目 录
1 概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Summary)
2 测试地点、时间、人员、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Test place, Time, Personnel)
3 测试引用标准、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Guide)
3、1 技术指标要求 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Technical Norm Requirement)
3、2 测试方法 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Test Criterion)
4 测试设备、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Test Equipment)
5 结论、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Test Result)
6 问题报告、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3
(Problem Report)
7 测试内容与结果、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 4
(Test Items and Result)
7、1 常温环境电气性能测试 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 4
(Electronic performance Test at Normal Temperature)
7、2 高温环境电气性能测试 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 5
(Electronic performance Test at High Temperature)
7、3 低温环境电气性能测试 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 6
(Electronic performance Test at Low Temperature)
8 附录、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 7
(Appendix)
8、1 输出电流测试值 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 7
(Output Current Test Values)
8、2 效率测试数据记录 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 7
(Record of Efficiency Test Date)
8、3 电压调整率计算 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 8
(Line Voltage Calculation)
8、4 负载调整率计算 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 8
(Load Regulation Calculation)
8、5 输出电流精度计算 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 9
(Calculation of Output Current Accuracy )
8、6 绝缘电压与绝缘电阻测试 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 9
(Insulation voltage and Insulation Resistance Test)
8、7 波形记录 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 10
(Waveform Recording)
8、7、1 常温波形、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 10
(Waveform at Normal Temperature)
8、7、2 高温波形、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 10
(Waveform at High Temperature)
8、7、3 低温波形、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 11
(Waveform at Low Temperature)
1 概述(Summary)
1PCS EWP200C1050LED4P样机进行电性能测试
(Electronic Performance Test for Product 1PCS EWP200C1050LED4P)
2 测试地点、时间、人员(Test place, Time, Personnel)
测试时间(Test time):2015-10-15
测试地点(Test place):测试中心(Test Center)
测试人员(Test personnel):黄秋霞(Qiuxia Huang)
3 测试引用标准(Guide)
3、1 技术指标要求(Technical Norm Requirement)
产品设计规格书,DZ-CS3-003 A版 电源测试规范,DZ-YF-004 A版 电子分公司LED驱动电源验证评审检测标准
(Product Design specification; <DZ-CS3-003 version A-Test Regulation of Power Supply>; <DZ-YF-004 version A-Validation Testing Standard of LED Power Supply of Electronic Branch pany>)
3、2 测试方法(Test Criterion)
DZ-CS3-003 A版电源测试规范(<DZ-CS3-003 version A-Test Regulation of Power Supply>)
4 测试设备(Test Equipment)
表4-1 测试仪器、设备
设备名称
(Equipment Type)
型号
(Model)
生产厂家
(Manufacturer)
数字功率计
(Digital power calculation)
66202
Chroma
示波器
(Oscilloscope)
TDS3012C
泰克
(Teck)

5 结论(Results)
(Pass) (Fail)
)
6 问题报告(Problem Report)
序号
(Number)
问题描述
(Problem Description)
处理情况
(deal with)
1

2

3

4

5

6

7 测试内容与结果(Test Items and Results)
7、1 常温环境电气性能测试(Electronic performance Test at Nomal Temperature)
表7-1 常温工作测试结果 (Results of Test at Nomal Temperature ) 25℃
测试内容
Test Items
技术要求
Technical Requirements
测试条件
Test Condition
测试结果
Test and Results
结论
Results
输
入
特
性
Input
Characteristics
输入电压范围
Input Voltage Range
100~277VAC
按表8-1
Acording Table 8-1

见表8-1
See Table 8-1

通过
Pass
输入额定电压范围
Input Rated Voltage Range
90~305VAC
按表8-1
Acording Table 8-1

见表8-1
See Table 8-1

通过
Pass
输入电流
Input Current
3A Max、 (满载,110VAC)
3A Max、 (fully loaded, 110VAC)
110V50Hz,Uo=200V
2、15A
通过
Pass
输入瞬态冲击电流(A)
The Transient Impulse Current Input
70A Max、(满载,230VAC)
70A Max、(230VAC Fully Loaded,)

230V50Hz,Uo=200V
冷态,90°相位启动
Cold Position, 90 ° Phase Starts
68、0A
通过
PASS
启动时间
Starting Time
＜2s (满载)
＜2s (Fully Loaded,)

100V50Hz,Uo=200V
246ms
通过
PASS
输入功率因素
Input Power Factor
≥0、95 (满载,230VAC)
≥0、95 (Fully Loaded,230VAC)

230V50Hz,Uo=200V
0、994
通过
pass
空载功耗
no-load Power Consumption
≤5W
100/277V50Hz,空载
100/277V50Hz, Fully Loaded
1、392/0、825W
通过
PASS
输
出
特
性
Output
Characteristics
空载电压(VDC)
No-load Voltage (VDC)
--
100/277V50Hz,空载
100/277V50Hz, Fully Loaded

427、72/427、75V
--
输出电压(V)
Output Voltage (V)

180~200VDC
按表8-1
According Table 8-1

见表8-1
See Table 8-1

通过
pass
输出电流(mA)
Output Current (mA)

1、10A,90~305VAC
按表8-1
According Table 8-1

见表8-1
See Table 8-1

通过
pass
效率(%)
Efficiency(%)

≥90%(满载,230VAC)
≥90%( Fully Load,230VAC)

230V50Hz,Uo=200V
见表8-2
See Table 8-1
通过
Pass
电压调整率
Line Regulation
--
100~277V50Hz,
Uo=200V
见表8-3
See Table 8-1
通过
pass
负载调整率
Load Regulation
±2%
--
--
--
电流精度
Current Accuracy
±5% (230VAC)
230V50Hz,
Uo=180~200V
见表8-5
See Table 8-5

通过
pass
保持时间
Retention Time
1s Max
100V50Hz,Uo=200V
80、4ms
通过
PASS
纹波电流(mA)
Ripple Current
＜300mAp-p
100V50Hz,Uo=200V
56、0mA
通过
安全与保护
特性
Security and Protection Features
绝缘电压
Isolation Voltage
见表8-6
See Table 8-6
按表8-6
According Table 8-6
见表8-6
See Table 8-6
通过
pass

绝缘电阻
Insulation Resistance
见表8-6
See Table 8-6
按表8-6
According Table 8-6
见表8-6
See Table 8-6
通过
PASS
输出短路保护
Output Short Circuit Protection
保护,自动恢复
Protection, Self-recovery
--
--
--
过载保护
Overload Protection
110-150%保护,自动恢复
110-150% Protection, Self-recovery
--
--
--
7、2 高温环境电气性能测试(Electronic performance Test at High Temperature)
试验样机带满载并置于恒温恒湿箱中,箱内温度设45℃,湿度设为95%RH,稳定工作4h 后进行电性能测试及开关机测试。
Put experimental prototype with full load in constant temperature and humidity chamber, at the temperature of 45℃ and humidity of 95%RH, Starting Electronic Performance Test and Power ON-OFF Test after it has worked for 4hours steadily、
表7-2 高温工作测试结果(Results of the Test at High Temperature ) 45℃
测试内容
Test Terms
技术要求
Technical Requirements
测试条件
Test Condition
测试结果
Test Results
结论
Results
输
入
特
性

输入电压范围
Input Voltage Range
100~277VAC
按表8-1
According Table 8-1
见表8-1
See Table 8-1
通过
pass
输入额定电压范围
Input Rated Voltage Range

90~305VAC
按表8-1
According Table 8-1
见表8-1
See Table 8-1
通过
pass
输入电流
Input Current
3A Max、 (满载,110VAC)
3A Max、 (Fully Load,110VAC)

110V50Hz,Uo=200V
2、14
通过
pass
输入瞬态冲击电流(A)
The Transient Impulse Current Input (A)
70A Max、(满载,230VAC)
70A Max、( Fully Load,,230VAC)
230V50Hz,Uo=200V
冷态,90°相位启动
Cold Position, 90°Phase Starts
56、4A
通过
pass
启动时间
Starting Time
＜2s (满载)
＜2s (Fully Load,)

100V50Hz,Uo=200V
244ms
通过
pass
输入功率因素
Iuput Power Factor
≥0、95 (满载,230VAC)
≥0、95 (Fully Load,230VAC)
230V50Hz,Uo=200V
0、994
通过
Pass
空载功耗
no-load Power Consumption
≤5W
100/277V50Hz,空载
100/277V50Hz,Fully Load

0、880/0、846W
通过
pass
输
出
特
性
空载电压(VDC)
No-load Voltage (VDC)
--
100/277V50Hz,空载
100/277V50Hz, Fully Load
428、42/428、53V
通过
pass
输出电压(V)
Input Voltage
180~200VDC
按表8-1
According Table 8-1
见表8-1
See Table 8-1
通过
pass
输出电流(mA)
Output Current (mA)
1、10A,90~305VAC
按表8-1
According Table 8--1
见表8-1
See Table 8-1
通过
pass
效率(%)
Efficiency (%)
≥90%(满载,230VAC)
≥90%(Fully Load,230VAC)

230V50Hz,Uo=200V
见表8-2
See Table 8-2
通过
pass
电压调整率
Line Regulation
--
100~277V50Hz,
Uo=200V
见表8-3
See Table 8-3
通过
pass
负载调整率
Load Regulation
±2%
--
--
--
电流精度
Current Accuracy
±5% (230VAC)
230V50Hz,
Uo=180~200V
见表8-5
See Table 8-5

通过
pass
保持时间
Retention Time
1s Max
100V50Hz,Uo=200V
97、6ms
通过
pass
纹波电流(mA)
Ripple Current(mA)
＜300mAp-p
100V50Hz,Uo=200V
56、0mA
通过
pass
安全与保护
特性
绝缘电压
Isolation Voltage
见表8-6
See Table 8-6
按表8-6
According Table 8-6
见表8-6
See Table 8-6
通过
pass
绝缘电阻
Insulation Resistance
见表8-6
See Table 8-6
按表8-6
According Table 8-6
见表8-6
See Table 8-6
通过
pass
输出短路保护
Output Short Circuit Protection
保护,自动恢复
Protection, Self-recovery
--
--
--
过载保护
Over-load Protection
110-150%保护,自动恢复
110-150% Protection, Self-recovery
--
--
--
7、3 低温环境电气性能测试(Electronic performance Test at Low Temperature)
试验样机带满载并置于低温箱中,温度设为-25℃,稳定工作3h 后进行电性能测试及开关机测试。
Put experimental prototype with full load in low temperature chamber, at the temperature of -25℃, starting Electronic Performance Test and Power ON-OFF Test since it has worked for 3hours steadily、
表7-3 低温工作测试结果Results of Test at Low Temperature -25℃
测试内容
Test Term
技术要求
Technical Requirements
测试条件
Test Condition
测试结果
Test Results
结论
Results
输
入
特
性
输入电压范围
Input Voltage Range
100~277VAC
按表8-1
According Table 8-1
见表8-1
See Table 8-1
通过
pass
输入额定电压范围
Input Rated Voltage Range
90~305VAC
按表8-1
According Table 8-1
见表8-1
See Table 8-1
通过
pass
输入电流
Input Current
3A Max、 (满载,110VAC)
3A Max、 (Fully Load 110VAC)

110V50Hz,Uo=200V
2、23A
通过
pass
输入瞬态冲击电流(A)
The Transient Impulse Current Input(A)

70A Max、(满载,230VAC)
70A Max、(Fully Load,230VAC)
230V50Hz,Uo=200V
冷态,90°相位启动
Cold Position,90 ° Phase Starts
34、4A
通过
pass
启动时间
Starting Time
＜2s (满载)
＜2s (Fully Load)
100V50Hz,Uo=200V
240ms
通过
pass
输入功率因素
Input Power Factor
≥0、95 (满载,230VAC)
≥0、95 (Fully Load,230VAC)
230V50Hz,Uo=200V
0、994
通过
pass
空载功耗
No-load Consumption
≤5W
100/277V50Hz,空载
100/277V50Hz,Fully Load
1、260/0、796W
通过
pass
输
出
特
性
空载电压(VDC)
No-load Voltage (VDC)
--
100/277V50Hz,空载
100/277V50Hz,Fully Load
425、41/425、46V
通过
pass
输出电压(V)
Output Voltage (V)
180~200VDC
按表8-1
According Table 8-1

见表8-1
See Table8-1

通过
pass
输出电流(mA)
Output Current (mA)
1、10A,90~305VAC
按表8-1
According Table 8-1

见表8-1
See Table8-1

通过
pass
效率(%)
Efficiency(%)
≥90%(满载,230VAC)
≥90%(Fully Load,230VAC)
230V50Hz,Uo=200V
见表8-2
See Table8-1

通过
pass
电压调整率
Line Regulation
--
100~277V50Hz,
Uo=200V
见表8-3
See Table8-3

通过
pass
负载调整率
Load Regulation
±2%
--
--
--
电流精度
Current Accuracy
±5% (230VAC)
230V50Hz,
Uo=180~200V
见表8-5
See Table8-5
通过
pass
保持时间
Retention Time
1s Max
100V50Hz,Uo=200V
70、0ms
通过
pass
纹波电流(mA)
Ripple Current(mA)
＜300mAp-p
100V50Hz,Uo=200V
68、0mA
通过
pass
安全与保护
特性
绝缘电压
Isolation Voltage
见表8-6
See Table8-6
按表8-6
According Table8-6
见表8-6
See Table8-6
通过
pass
绝缘电阻
Insulation Resistance
见表8-6
See Table8-6
按表8-6
According Table8-6
见表8-6
See Table8-6
通过
pass
输出短路保护
Output Short Circuit Protection
保护,自动恢复
Protection, Self-recovery
--
--
--
过载保护
Overload Protection
110-150%保护,自动恢复
110-150%Protection, Self-recovery

--
--
--

8 附录(Appendix)
8、1 输出电流测试值(Output Current Test Values)
表8-2 (Table8-2 ) 输出电流测试数据(Output Current Test Data)
测试环境
Test Condition
输入电压
Input Voltage
满负载(Full load)
输入功率(W)
Input Power(W)
输出电压(V)
Output Voltage(V)
输出电流(A)
Output Current (A)
常温
Normal Temperature
120V/50Hz
233、40
187、17
1、137
198V//50Hz
227、65
187、20
1、137
230V/50Hz
227、07
187、41
1、138
240V/50Hz
226、50
187、31
1、137
277V/50Hz
225、54
187、33
1、137
高温
High Temperature
120V/50Hz
231、31
186、81
1、129
198V//50Hz
25、12
186、91
1、129
230V/50Hz
224、06
186、73
1、129
240V/50Hz
223、25
186、34
1、128
277V/50Hz
222、22
186、20
1、127
低温
Low Temperature
120V/50Hz
245、21
187、91
1、163
198V//50Hz
236、34
187、49
1、162
230V/50Hz
234、30
187、27
1、161
240V/50Hz
233、53
187、15
1、161
277V/50Hz
237、08
187、06
1、160
8、2 效率测试数据记录(Records for the Efficiency Test Data)
表8-1 (Table 8-1 )效率测试数据(Efficiency Test Data)
测试环境
Test Condition
Uin(V)
Pin(W)
UO(V)
IO(A)
η(%)
常温
Normal Temperature
100V/50Hz
233、40
187、17
1、137
91、18
230V/50Hz
227、07
187、41
1、138
93、92
高温
High Temperature
100V/50Hz
231、31
186、81
1、129
91、18
230V/50Hz
224、06
186、73
1、129
94、09
低温
Low Temperature
100V/50Hz
245、21
187、91
1、163
89、12
230V/50Hz
234、30
187、27
1、161
92、80

8、3 电压调整率计算(Voltage Regulation Factor Calculation)
也叫线性调整率,就是测量产品仅由输入电源得变化引起输出电流稳定偏差程度。
(Also called line regulation, acts as a measurement of the deviation degree of output current stability with the product caused by the change of the input power supply only、)
测试方法:a) 输入电压额定值,100％额定负载,测量输出电流I0值并以此为标准值;b) 保持输出为100％额定负载;c) 调整输入电压在允许上限及下限值,分别测量产品输出电流值I1与I2,并记入表中;d) 依照表中记录得数据,按公式计算电压调整率。
(Test method:a) Input the rated voltage, 100％ rated load, measure the output current I0 and based it as the standard value; b) Keep the output of 100% rated load; c) Adjust the input voltage to the range of maximum and minimum values, and measure output current I1and I2 with the product, then fill out the table; d) Calculate the voltage regulation factor with data from the table according the following formula、)

式中:μ — 电压调整率,%; I — I1与I2相对于I0变化最大得值;I。— 输出电流标准值。
(In the formula,μ — voltage regulation factor,%;I — I1andI2 relative to the maximum values of I0 ;I。— Output current standard values。)
表8-3 电压调整率测试数据(Table 8-3 Voltage Regulation Test Data )
测试环境
Test Condition
输入电压
Input Voltage
输出电流(mA)
Output Current (mA)
电压调整率μ
Voltage Regulation Factor

常温
Normal Temperature
240V/50Hz
1137
0
