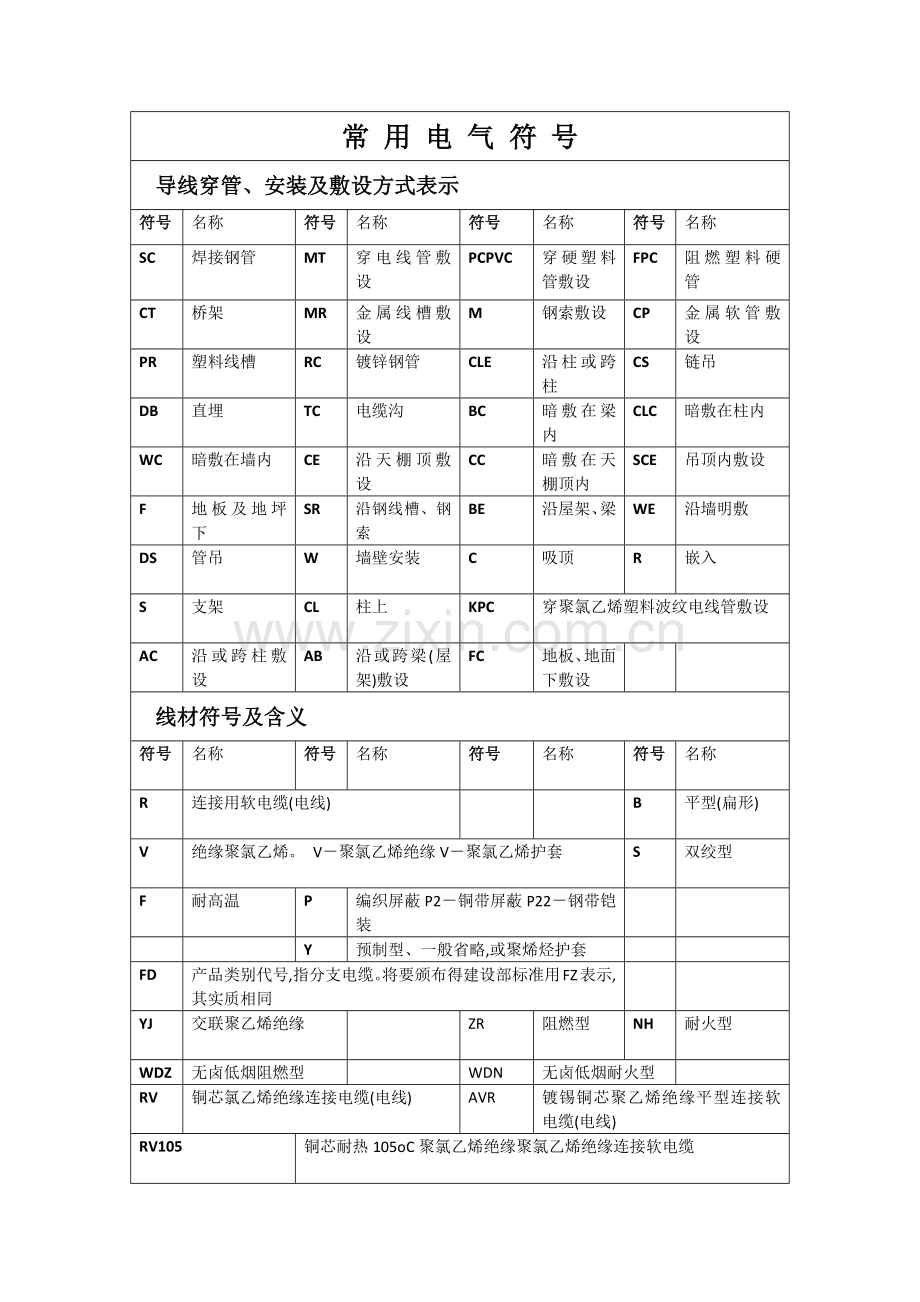

常 用 电 气 符 号
导线穿管、安装及敷设方式表示
符号
名称
符号
名称
符号
名称
符号
名称
SC
焊接钢管
MT
穿电线管敷设
PCPVC
穿硬塑料管敷设
FPC
阻燃塑料硬管
CT
桥架
MR
金属线槽敷设
M
钢索敷设
CP
金属软管敷设
PR
塑料线槽
RC
镀锌钢管
CLE
沿柱或跨柱
CS
链吊
DB
直埋
TC
电缆沟
BC
暗敷在梁内
CLC
暗敷在柱内
WC
暗敷在墙内
CE
沿天棚顶敷设
CC
暗敷在天棚顶内
SCE
吊顶内敷设
F
地板及地坪下
SR
沿钢线槽、钢索
BE
沿屋架、梁
WE
沿墙明敷
DS
管吊
W
墙壁安装
C
吸顶
R
嵌入
S
支架
CL
柱上
KPC
穿聚氯乙烯塑料波纹电线管敷设
AC
沿或跨柱敷设
AB
沿或跨梁(屋架)敷设
FC
地板、地面下敷设

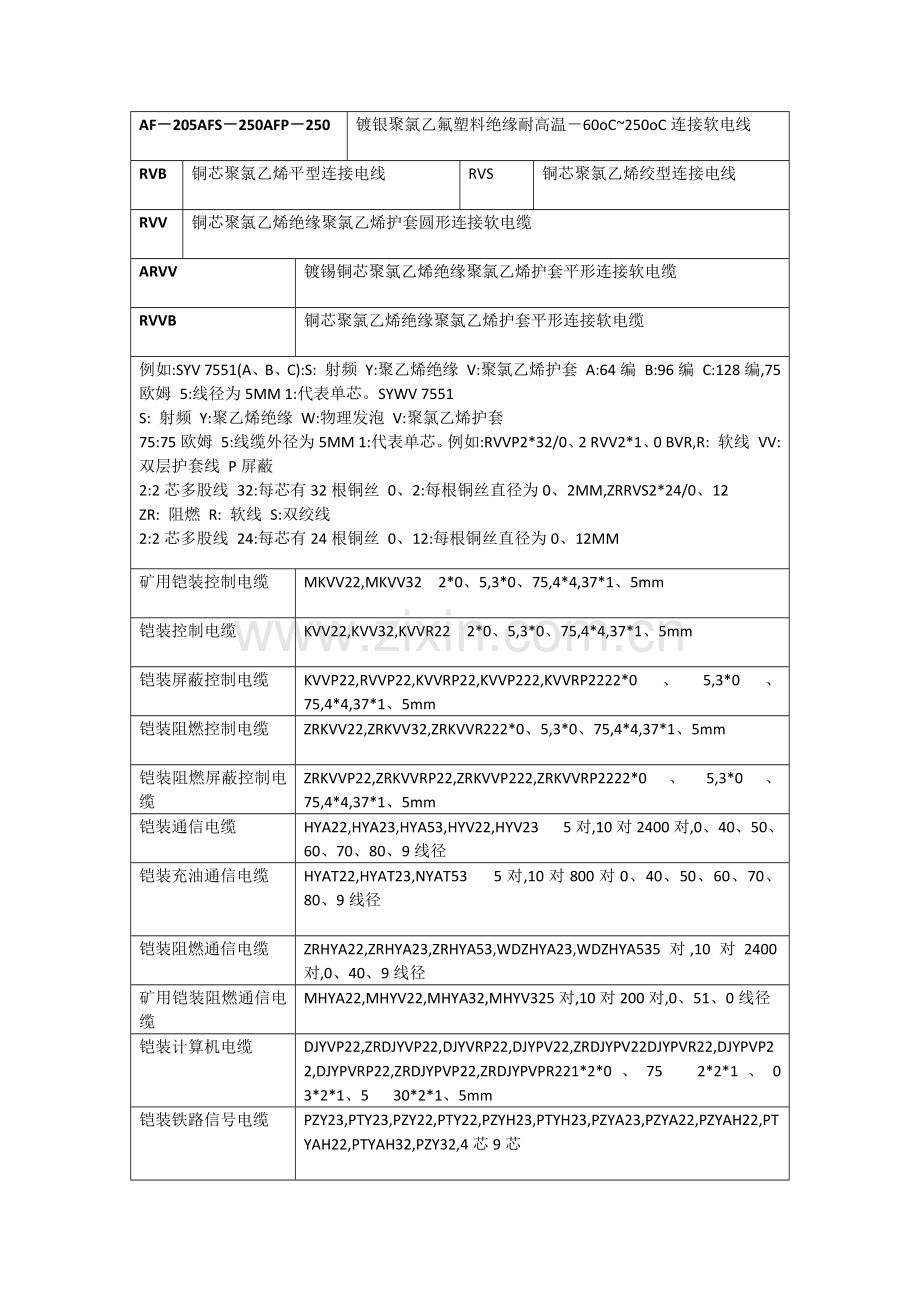

线材符号及含义
符号
名称
符号
名称
符号
名称
符号
名称
R
连接用软电缆(电线)
B
平型(扁形)
V
绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
S
双绞型
F
耐高温
P
编织屏蔽P2－铜带屏蔽P22－钢带铠装
Y
预制型、一般省略,或聚烯烃护套
FD
产品类别代号,指分支电缆。将要颁布得建设部标准用FZ表示,其实质相同
YJ
交联聚乙烯绝缘
ZR
阻燃型
NH
耐火型
WDZ
无卤低烟阻燃型
WDN
无卤低烟耐火型
RV
铜芯氯乙烯绝缘连接电缆(电线)
AVR
镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)
RV105
铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250
镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
RVB
铜芯聚氯乙烯平型连接电线
RVS
铜芯聚氯乙烯绞型连接电线
RVV
铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV
镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB
铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
例如:SYV 7551(A、B、C):S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编,75欧姆 5:线径为5MM 1:代表单芯。SYWV 7551
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75:75欧姆 5:线缆外径为5MM 1:代表单芯。例如:RVVP2*32/0、2 RVV2*1、0 BVR,R: 软线 VV:双层护套线 P屏蔽
2:2芯多股线 32:每芯有32根铜丝 0、2:每根铜丝直径为0、2MM,ZRRVS2*24/0、12
ZR: 阻燃 R: 软线 S:双绞线
2:2芯多股线 24:每芯有24根铜丝 0、12:每根铜丝直径为0、12MM
矿用铠装控制电缆
MKVV22,MKVV32 2*0、5,3*0、75,4*4,37*1、5mm
铠装控制电缆
KVV22,KVV32,KVVR22 2*0、5,3*0、75,4*4,37*1、5mm
铠装屏蔽控制电缆
KVVP22,RVVP22,KVVRP22,KVVP222,KVVRP2222*0、5,3*0、75,4*4,37*1、5mm
铠装阻燃控制电缆
ZRKVV22,ZRKVV32,ZRKVVR222*0、5,3*0、75,4*4,37*1、5mm
铠装阻燃屏蔽控制电缆
ZRKVVP22,ZRKVVRP22,ZRKVVP222,ZRKVVRP2222*0、5,3*0、75,4*4,37*1、5mm
铠装通信电缆
HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对2400对,0、40、50、60、70、80、9线径
铠装充油通信电缆
HYAT22,HYAT23,NYAT53 5对,10对800对0、40、50、60、70、80、9线径
铠装阻燃通信电缆
ZRHYA22,ZRHYA23,ZRHYA53,WDZHYA23,WDZHYA535对,10对2400对,0、40、9线径
矿用铠装阻燃通信电缆
MHYA22,MHYV22,MHYA32,MHYV325对,10对200对,0、51、0线径
铠装计算机电缆
DJYVP22,ZRDJYVP22,DJYVRP22,DJYPV22,ZRDJYPV22DJYPVR22,DJYPVP22,DJYPVRP22,ZRDJYPVP22,ZRDJYPVPR221*2*0、75 2*2*1、0 3*2*1、5 30*2*1、5mm
铠装铁路信号电缆
PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23,PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32,4芯9芯
电 路 图 符 号
符号
名 称
符号
名 称
符号
名 称
符号
名 称
AAT
电源自动投入装置
G
发电机
M
电动机
HR
红灯
AC
交流电
KF
闪光继电器
K
继电器
HW
白灯
DC
直流电
GS
同步电动机
TO
内网插座
HP
光字牌
FU
熔断器
KWH
千瓦时
TD
数字网络终端插座
HG
绿灯
KD
差动继电器
TP
电话插座
TV
有线电视终端插座
KH/FR
热继电器
KM
中间继电器
KOF
出口中间继电器
KP
极化继电器
KR
干簧继电器
KI
阻抗继电器
KS
信号继电器
KT
时间继电器
HY
黄色灯
KM
接触器
KA
瞬时继电器, 瞬时有或无继电器;交流继电器
L
线路
W
直流母线
SE
实验按钮
SR
复归按钮
QS
隔离开关
F
频率
TA
电流互感器
TV
YC
合闸线圈
PQS
有功无功视在功率
EUI
电动势电压电流
Q
电路得开关器件
SB
按钮开关
PA
电流表
PV
电压表
PJ
有功电度表
PJR
无功电度表
PF
频率表
PPA
相位表
PM
负荷监控仪
PPF
功率因数表
PW
有功功率表
PR
无功功率表
HL
指示灯
PAR
无功电流表
HA
声信号
HS
光信号
HB
蓝色灯
XB
连接片
XP
插头
XS
插座
XT
端子板
WB
直流母线
W
电线电缆母线
WIB
插接式(馈电)母线
WP
电力分支线
WL
照明分支线
WE
应急照明分支线
WPM
电力干线
WCL
合闸小母线
WLM
照明干线
WEM
应急照明干线
WT
滑触线
WC
控制小母线
WS
信号小母线
WF
闪光小母线
WFS
事故音响小母线
WPS
预报音响小母线
CE
电力电容器
WV
电压小母线
WELM
事故照明小母线
F
避雷器
C
电容器
SBF
正转按钮
SBR
反转按钮
SBS
停止按钮
SBE
紧急按钮
SBT
试验按钮
SR
复位按钮
SQ
限位开关
FF
跌落式熔断器
SQP
接近开关
SH
手动控制开关
SK
时间控制开关
FTF
快速熔断器
FV
限压保护器件
SL
液位控制开关
SM
湿度控制开关
SP
压力控制开关
SS
速度控制开关
ST
温度控制开关辅助开关
SV
电压表切换开关
SA
电流表切换开关
U
整流器
UR
可控硅整流器
VC
控制电路有电源得整流器
UF
变频器
UC
变流器
UI
逆变器
MA
异步电动机
MS
同步电动机
MD
直流电动机
MW
绕线转子感应电动机
MC
鼠笼型电动机
YM
电动阀
YV
电磁阀
YF
防火阀
YS
排烟阀
YL
电磁锁
YT
跳闸线圈
YC
合闸线圈
YPAYA
气动执行器
YE
电动执行器
FH
发热器件(电加热)
EL
照明灯(发光器件)
EV
空气调节器
EE
电加热器加热元件
L
感应线圈电抗器
LF
励磁线圈
LA
消弧线圈
LL
滤波电容器
R
电阻器变阻器
RP
电位器
RT
热敏电阻
RL
光敏电阻
RPS
压敏电阻
RG
接地电阻
RD
放电电阻
RS
启动变阻器
RF
频敏变阻器
RC
限流电阻器
B
光电池热电传感器
BP
压力变换器
BT
温度变换器
BV
速度变换器
BT1BK
时间测量传感器
BL
液位测量传感器
BHBM
温度测量传感器
FV
限压保护器件
CE
电力电容器
EV
空气调节器
EE
电加热器加热元件
js
计算
Qjs
无功功率计算数值kVar
Pe
额定功率kW
Pjs
有功功率计算数值kW
Sjs
计算负荷功率:kVA
Ijs
计算电流A
Ps
实际功率Kws就是SIJI得第一个子母
电气箱柜名称 编号 规格型号
符号
名 称
符号
名 称
符号
名 称
符号
名 称
AH
高压开关柜
AM
高压计量柜
AA
高压配电柜
AJ
高压电容柜
AP
低压电力配电箱柜
AL
低压照明配电箱柜
APE
应急电力配电箱柜
ALE
应急照明配电箱柜
AF
低压负荷开关箱柜
AC/ACP
低压电容补偿柜
AD
直流配电箱柜
AS
操作信号箱柜
AC
控制屏台箱柜
AR
继电保护箱柜
AW
计量箱柜
AE
励磁箱柜
APS
送风机配电箱
AX
插座电源箱
ADD
住户配线箱
DZ47
全国通用小型空开符号
PL
动力配电箱
ALR
热力配电箱柜
ARC
低压漏电断路器箱柜
AT
双电源自动切换箱柜
AM
多种电源配电箱柜
AK
刀开关箱柜
ABC
建筑自动化控制器箱
AFC
火灾报警控制器箱
ABC
设备监控器箱
ATF
信号放大器箱
AVP
分配器箱
AXT
接线端子箱
KW(NZ)
功率方向继电器(负序零序)
KA(NZ)
电流继电器(负序零序)
KV(NZ)
电压继电器(负序零序)
