一、卫生间隔断
1、墙壁固定片
墙壁上画出固定片得中心线,用电钻在线上3处钻孔后预埋塑胶塞套于孔内,再将固定片用膨胀螺丝固定于墙面上。如图1

图1
2、调整脚座
地板画出调整脚座位置中心线,将调整脚座,固定在离隔间板前缘100mm地板上。如图2

图2
3、隔板间
将隔间板立靠在墙壁固定片及调整脚座上,调高此板至离地,正常高度100mm,确定水平后,用螺丝将隔间板固定在墙壁固定片及调整脚座上。
4、立柱
①中间立柱:用螺丝将拉杆固定片,固定于立柱中间顶端上图4,以L型固定片片,将立柱与隔间板固定结合一体
②墙边立柱:在墙面上画出与地面垂直之直线,以电钻在线上3外钻孔,预埋塑胶塞套于孔内,确定与地垂直后,用螺丝以L型固定片,将墙边立柱固定在离地145高处墙壁上。
③终端立柱:固定上缘拉杆固定片及L型边接片于终端立柱上,再以螺丝将此板固定于隔间板上。
5、门扇
安全铰链座上、下固定于立柱上,铰链片固定于门扇上、下两处,将自动归位尼龙座放置铰链座内,能使门扇依我们所需之角度自动开、关自如。
6、安全指示锁
将安全指示锁固定立柱上、无人使用时,指示锁会显示绿色,关锁时会显示红色,当突发紧急状况时,可由外面打开安全指示锁,以利安全紧急之需要。

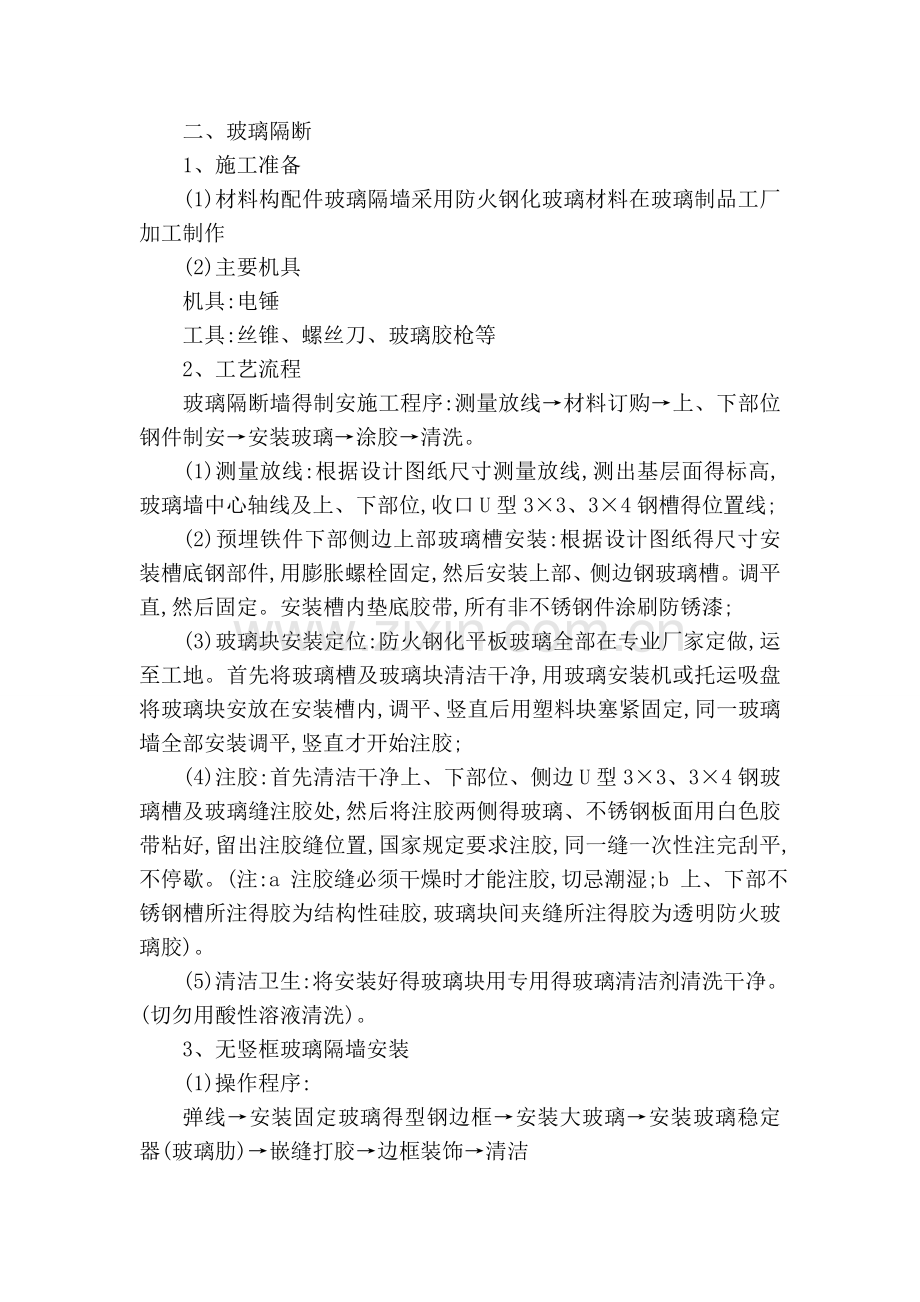

二、玻璃隔断
1、施工准备
(1)材料构配件玻璃隔墙采用防火钢化玻璃材料在玻璃制品工厂加工制作
(2)主要机具
机具:电锤
工具:丝锥、螺丝刀、玻璃胶枪等
2、工艺流程
玻璃隔断墙得制安施工程序:测量放线→材料订购→上、下部位钢件制安→安装玻璃→涂胶→清洗。
(1)测量放线:根据设计图纸尺寸测量放线,测出基层面得标高,玻璃墙中心轴线及上、下部位,收口U型3×3、3×4钢槽得位置线;
(2)预埋铁件下部侧边上部玻璃槽安装:根据设计图纸得尺寸安装槽底钢部件,用膨胀螺栓固定,然后安装上部、侧边钢玻璃槽。调平直,然后固定。安装槽内垫底胶带,所有非不锈钢件涂刷防锈漆;
(3)玻璃块安装定位:防火钢化平板玻璃全部在专业厂家定做,运至工地。首先将玻璃槽及玻璃块清洁干净,用玻璃安装机或托运吸盘将玻璃块安放在安装槽内,调平、竖直后用塑料块塞紧固定,同一玻璃墙全部安装调平,竖直才开始注胶;
(4)注胶:首先清洁干净上、下部位、侧边U型3×3、3×4钢玻璃槽及玻璃缝注胶处,然后将注胶两侧得玻璃、不锈钢板面用白色胶带粘好,留出注胶缝位置,国家规定要求注胶,同一缝一次性注完刮平,不停歇。(注:a 注胶缝必须干燥时才能注胶,切忌潮湿;b 上、下部不锈钢槽所注得胶为结构性硅胶,玻璃块间夹缝所注得胶为透明防火玻璃胶)。
(5)清洁卫生:将安装好得玻璃块用专用得玻璃清洁剂清洗干净。(切勿用酸性溶液清洗)。
3、无竖框玻璃隔墙安装
(1)操作程序:
弹线→安装固定玻璃得型钢边框→安装大玻璃→安装玻璃稳定器(玻璃肋)→嵌缝打胶→边框装饰→清洁
(2)操作要点
1)弹线:弹线时注意核对已做好得预埋铁件位置就是否正确(如果没有预埋铁件,则应划出金属膨胀螺栓位置)。落地无竖框玻璃隔墙应留出地面饰面层厚度(如果有踢脚线,则应考虑踢脚线三个面饰面层厚度)及顶部限位标高(吊顶标高)。先弹地面位置线,再弹墙、柱上得位置线;
2)安装固定玻璃得型钢边框:如果没有预埋铁件,或预埋铁件位置已不符合要求,则应首先设置金属膨胀螺栓。然后将型钢(角钢或薄壁槽钢)按已弹好得位置线安放好,在检查无误后随即与预进铁件或金属膨胀螺栓焊牢。型钢材料在安装前应刷好防腐涂料,焊好以后在焊接处应再补刷防锈漆;
4、安装大玻璃
当较大面积得玻璃隔墙采用吊挂式安装时应先在建筑结构梁或板下做出吊挂玻璃得支撑架并安好吊挂玻璃得夹具及上框。其上框位置即吊顶标高。
(1)厚玻璃就位:在边框安装好后,先将其槽口干净,槽口内不得有垃圾或积水,并垫好防振橡胶垫块。用2－3个玻璃吸盘把厚玻璃吸牢,由2－3个手握吸盘同时抬起玻璃先将玻璃竖着插入上框槽口内,然后轻轻垂直落下,放入下框槽口内。如果就是吊挂式安装,在将玻璃送入上框时,还应将玻璃放入夹具中;
(2)调整玻璃位置:先将靠墙(或柱)得玻璃推到墙(柱)边,使其插入贴墙得边框槽口内,然后安装中间部位得玻璃。两块厚玻璃之间接缝时应留2－3mm得缝隙或留出与玻璃稳定器(玻璃肋)厚度相同得缝,为打胶做准备。玻璃下料时应计算留缝宽度尺寸。如果采用吊挂式安装,这时应将吊挂玻璃得夹具逐块将玻璃夹牢;
(3)嵌缝打胶:玻璃全部就位后,校正平整度、垂直度,同时用聚苯忆烯泡沫嵌条嵌入槽口内使玻璃与金属槽接合平伏、紧密,然后打硅酮结构胶;
(4)边框装饰:一般无竖框玻璃隔墙得边框就是将边框嵌入墙、柱面与地面得饰面层中,此时只要精细加工墙、柱面与地面得饰面块材并在镶贴或安装时与玻璃接好即可;
(5)清洁及成品保护:无竖框玻璃隔断墙安装好后,用棉纱与清洁剂清洁玻璃表面得胶迹与污痕,然后用粘贴不干胶纸条等办法做出醒目得标志,以防止碰撞玻璃得意外发生。
5、质量标准
(1)主控项目
1)隔墙工程所用材料得品种、规格、性能。图案与颜色应符合设计要求。玻璃板隔墙应使用安全玻璃;
2)砖隔墙砌筑中埋设得拉结筋必须与基体结构连接牢固,并应位置正确;
3)板隔墙得安装必须牢固。玻璃板隔墙胶垫得安装应正确。
(2)一般项目
1)隔墙表面应色泽一致、平整洁净、清晰美观;
2)隔墙接缝应横平竖直,玻璃应无裂痕、缺损与划痕;
3)板隔墙嵌缝及玻璃砖隔墙勾缝 应密实平整、均匀顺直、深浅一致;
4)隔墙安装得允许偏差与检验方法应符合《建筑装饰装修工程施工质量验收规范》得规定。
6、成品保护
(1)玻璃隔断安装完成后,对于进入玻璃安装完毕得需要施工得工种与人员实行登记制度,把成品保护工作落实到人;
(2)玻璃安装完毕,挂上门锁或门插销,以防风吹碰坏玻璃。并随手关门及门锁;
(3)木龙骨及玻璃安装时,应注意保护顶棚、墙内装好得各种管线;木龙骨得天龙骨不准固定通风管道及其它设备上;
(4)施工部位已安装得门窗,已施工完得地面、墙面、窗台等应注意保护、防止损坏;
(5)木骨架材料,特别就是玻璃材料,在进场、存放、使用过程中应妥善管理,使其不变形、不受潮、不损坏、不污染;
(6)其她专业得材料不得置于已安装好得木龙骨架与玻璃上;
(7)将隔板靠在支架上,拆除货物保护箱后得2块厚木板用作支撑架,从而可以为隔板提供保护;
7、保证项目:
(1)玻璃隔墙工程所用材料得品种、规格、性能、图案与颜色应符合设计要求。玻璃板隔墙应使用安全玻璃。检验方法:检查产品合格证书、进场验收记录与性能检测报告;
(2)玻璃板隔墙得安装必须牢固,玻璃板隔墙胶垫得安装应正确。检验方法:观察;手推检查 ;
(3)玻璃隔墙表面应色泽一致、平整洁净、清晰美观。检验方法:观察。
(4)玻璃隔墙接缝应横平竖直,玻璃应无裂痕、缺损与划痕。检验方法:观察。
(5)玻璃板隔墙嵌缝及玻璃砖隔墙勾缝应密实平整、均匀顺直、深浅一致。
8、质量、进度保证措施
(1)货物运送到现场后,先检查货物外观后再开始卸货;
(2)在供货阶段,我司将派专员常驻现场,直接监督厂商用材生产等环节,确保从源头控制货源。
(3)在深化设计与厂商现场尺寸测量完后,尽快确认最终图纸,保证在图纸确认后十五个工作日内,第一批货物到场进行施工;
(4)安装阶段,要求厂家在现场派驻常驻工程师指导与监督;
(5)建立健全进场检查、验收与取样送验制度。加强材料与设备得“四验”工作,即:验规格、验品种、验质量、验数量。凡属不合格得产品,不能运到现场。验收中,发现数量不对、质量不符合要求、损坏等情况要查明原因,分清责任,及时处理;
(6)做好现场与仓库得管理工作。材料与设备得贮存方法正确,并做到分类分批保管与堆放。合格证、化验单与材料相符。现场得大宗材料与大型设备应按施工平面图与施工顺序,就近合理堆放。应加强材料得限额管理与发放;
(7)各级材料与设备得管理人员都要加强技术业务学习,掌握常用材料得质量标准与性能,熟悉材料得保管与运输规定。
