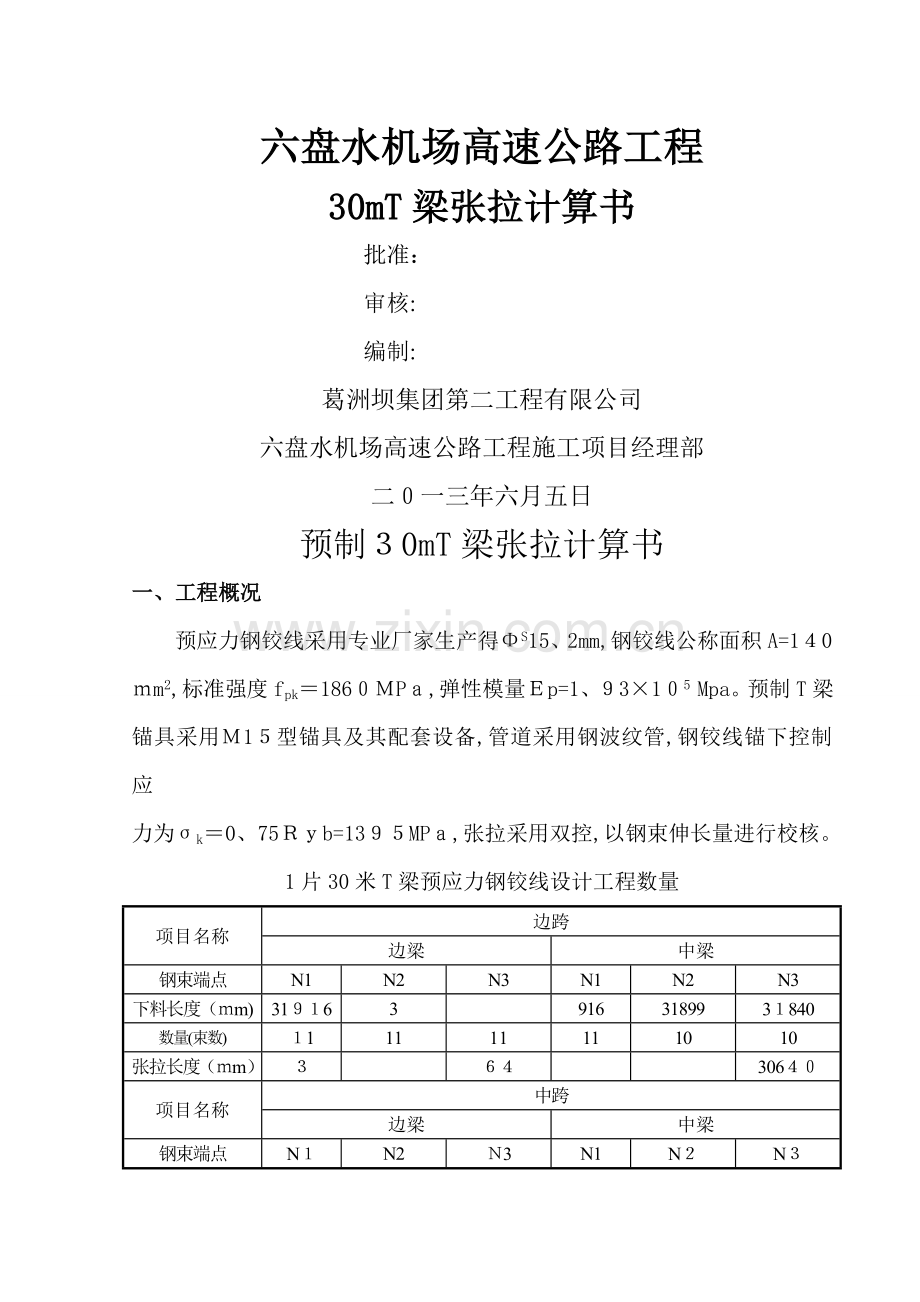

六盘水机场高速公路工程
30mT梁张拉计算书
批准：
审核:
编制:
葛洲坝集团第二工程有限公司
六盘水机场高速公路工程施工项目经理部
二０一三年六月五日
预制３0mT梁张拉计算书
一、工程概况
预应力钢铰线采用专业厂家生产得ΦS15、2mm,钢铰线公称面积A=1４0ｍm2,标准强度fpk＝186０ＭPａ,弹性模量Ｅp=1、９3×1０5 Mpa。预制T梁锚具采用Ｍ1５型锚具及其配套设备,管道采用钢波纹管,钢铰线锚下控制应
力为σk＝0、75Ｒｙb=13９５MPａ,张拉采用双控,以钢束伸长量进行校核。
1片30米T梁预应力钢铰线设计工程数量
项目名称
边跨
边梁
中梁
钢束端点
N1
N2
N3
N1
N2
N3
下料长度（ｍm)
31９１6
3

916
31899
3１840
数量(束数)
１1
11
11
11
10
10
张拉长度（ｍm）
３

６４

306４０
项目名称
中跨
边梁
中梁
钢束端点
N１
N2
Ｎ3
N1
N２
N３
下料长度(mｍ)
3１916
3

91６
3１899
3１84０
数量(束数)
11
１1
1１
１1
1０
1０
张拉长度(mm)
３

6４

30640
二、３0mＴ梁钢铰线张拉计算
(一）、钢绞线理论伸长值计算
1、计算公式及参数 　
(1)、预应力筋得理论伸长量计算公式及参数

式中：Pp—预应力筋得平均张拉力(N);L—预应力筋得长度(ｍm); Ａ—预应力筋得截面积(ｍm2）,取139mｍ２;Ｅp—预应力筋得弹性模量(N/mm2),取1、95×１05N/ｍｍ2。
（2)、预应力筋得平均张拉力计算公式及参数

式中： P—预应力筋张拉端得张拉力(N); x—从张拉端至计算截面得孔道长度(ｍ);θ—从张拉端至计算截面得曲线孔道部分切线得夹角之与(ｒａd);k—孔道每米局部偏差对摩擦得影响系数:取0、0０15;u—预应力筋与孔道壁得磨擦系数,取0、2５。
2、 伸长量计算(详见下表）：
以水泥厂高架桥左1-1梁为例
2、1、N1伸长量计算
（1)、第一段平直段计算

（２)、第二段曲线段计算

　 （３)、第三段平直段计算

　 (4)、单端伸长量计算

减除初始张拉力10%得伸长量，单端设计伸长量为９3、5mm
2、２、N2伸长量计算
(1）、第一段平直段计算

(2)、第二段曲线段计算

(３)、第三段平直段计算

(4)、单端伸长量计算

减除初始张拉力1０%得伸长量,单端设计伸长量为9４、4ｍm
2、3、Ｎ3伸长量计算
（1)、第一段平直段计算

　(2)、第二段曲线段计算

(3）、第三段平直段计算

　(４)、单端伸长量计算

减除初始张拉力10％得伸长量,单端设计伸长量为94、2ｍm
(二)、钢绞线实际伸长量(见附表）
1、张拉程序

N２张拉程序:0→１5%σcｏn→３0％σcon→50%σｃｏn→10０％σcon 持力2分钟　 100％σcon(锚固)
N1张拉程序:0→1５%σcon→30％σco→10０%σcｏｎ 持力2分钟 　100%σcon（锚固)
N3张拉程序:0→１5%σcon→30%σcon→100%σ 持力2分钟 　100%σcon(锚固)
本计算未考虑钢绞线回缩量,回缩量由张拉设备厂家根据设备情况进行确定。
