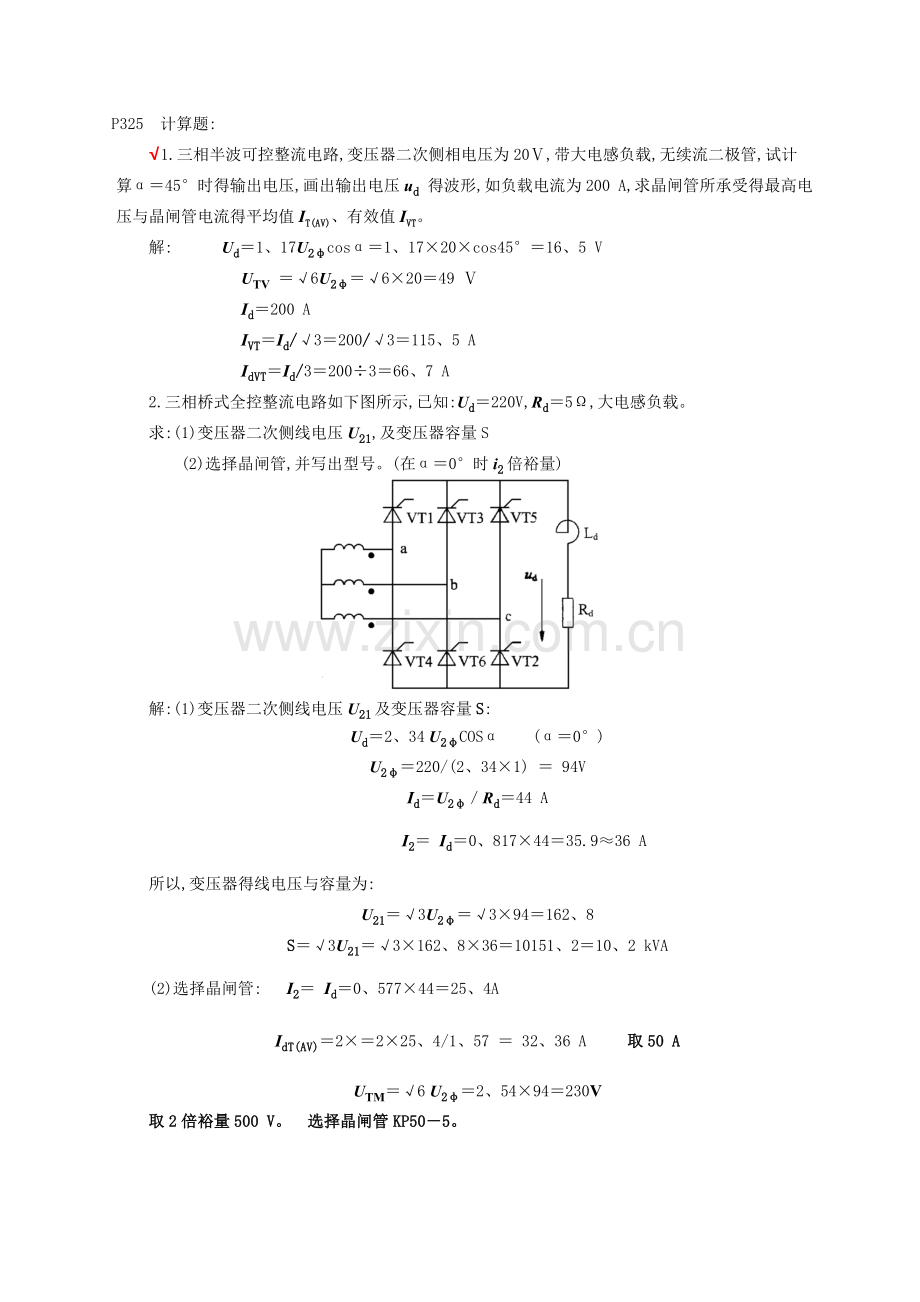

P325 计算题:
√1.三相半波可控整流电路,变压器二次侧相电压为20Ⅴ,带大电感负载,无续流二极管,试计算α=45°时得输出电压,画出输出电压ud 得波形,如负载电流为200 A,求晶闸管所承受得最高电压与晶闸管电流得平均值IT(AV)、有效值IVT。
解: Ud=1、17U2φcosα=1、17×20×cos45°=16、5 V
UTV =√6U2φ=√6×20=49 Ⅴ
Id=200 A
IVT=Id/√3=200/√3=115、5 A
IdVT=Id/3=200÷3=66、7 A
2.三相桥式全控整流电路如下图所示,已知:Ud=220V,Rd=5Ω,大电感负载。
求:(1)变压器二次侧线电压U21,及变压器容量S
(2)选择晶闸管,并写出型号。(在α=0°时i2倍裕量)
解:(1)变压器二次侧线电压U21及变压器容量S:
Ud=2、34 U2φCOSα (α=0°)
U2φ=220/(2、34×1) = 94V
Id=U2φ/Rd=44 A
I2= Id=0、817×44=35.9≈36 A
所以,变压器得线电压与容量为:
U21=√3U2φ=√3×94=162、8
S=√3U21=√3×162、8×36=10151、2=10、2 kVA
(2)选择晶闸管: I2= Id=0、577×44=25、4A
IdT(AV)=2×=2×25、4/1、57 = 32、36 A 取50 A
UTM=√6 U2φ=2、54×94=230V
取2倍裕量500 V。 选择晶闸管KP50-5。

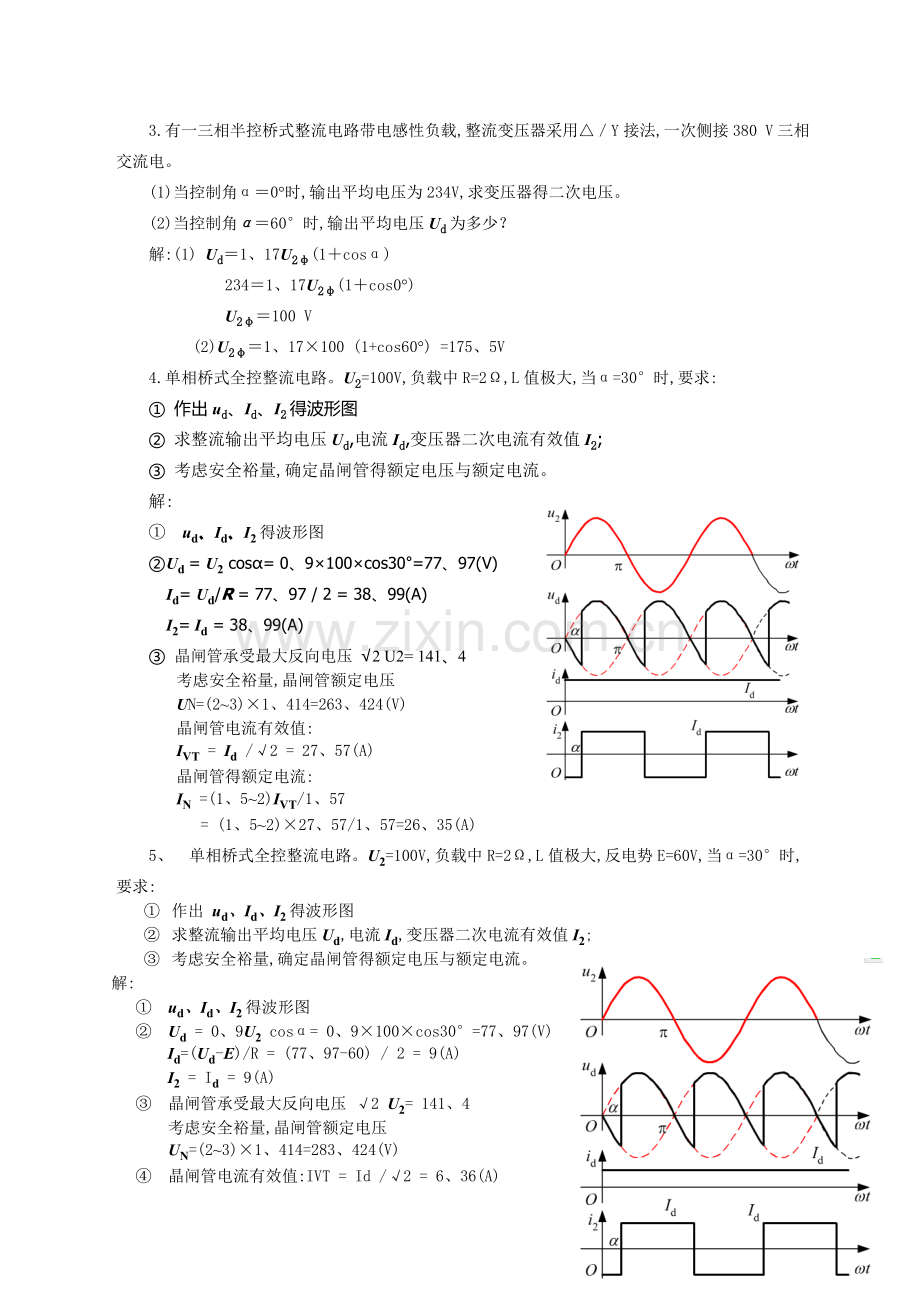

3.有一三相半控桥式整流电路带电感性负载,整流变压器采用△/Y接法,一次侧接380 V三相交流电。
(1)当控制角α=0°时,输出平均电压为234V,求变压器得二次电压。
(2)当控制角α=60°时,输出平均电压Ud为多少?
解:(1) Ud=1、17U2φ(1+cosα)
234=1、17U2φ(1+cos0°)
U2φ=100 V
(2)U2φ=1、17×100 (1+cos60°) =175、5V
4.单相桥式全控整流电路。U2=100V,负载中R=2Ω,L值极大,当α=30°时,要求:
① 作出ud、Id、I2得波形图
② 求整流输出平均电压Ud,电流Id,变压器二次电流有效值I2;
③ 考虑安全裕量,确定晶闸管得额定电压与额定电流。
解:
① ud、Id、I2得波形图
② Ud = U2 cosα= 0、9×100×cos30°=77、97(V)
Id= Ud/R = 77、97 / 2 = 38、99(A)
I2= Id = 38、99(A)
③ 晶闸管承受最大反向电压 √2 U2= 141、4
考虑安全裕量,晶闸管额定电压
UN=(2~3)×1、414=263、424(V)
晶闸管电流有效值:
IVT = Id /√2 = 27、57(A)
晶闸管得额定电流:
IN =(1、5~2)IVT/1、57
= (1、5~2)×27、57/1、57=26、35(A)
5、 单相桥式全控整流电路。U2=100V,负载中R=2Ω,L值极大,反电势E=60V,当α=30°时,要求:
① 作出 ud、Id、I2得波形图
② 求整流输出平均电压Ud,电流Id,变压器二次电流有效值I2;
③ 考虑安全裕量,确定晶闸管得额定电压与额定电流。
解:
① ud、Id、I2得波形图
② Ud = 0、9U2 cosα= 0、9×100×cos30°=77、97(V)
Id=(Ud-E)/R = (77、97-60) / 2 = 9(A)
I2 = Id = 9(A)
③ 晶闸管承受最大反向电压 √2 U2= 141、4
考虑安全裕量,晶闸管额定电压
UN=(2~3)×1、414=283、424(V)
④ 晶闸管电流有效值:IVT = Id /√2 = 6、36(A)
晶闸管得额定电流:
IN = (1、5~2)IVT/1、57= (1、5~2)×6、36/1、57=6~8(A)
6、 三相桥式全控整流电路。U2=100V,带电阻电感负载,R=5Ω,L值极大,当α=60°时,要求:
① 作出ud、id、IVT1得波形图
② 求整流输出平均电压Ud,负载电流Id,
③ 每个晶闸管得平均电流IdVT与有效电流IVT。
解:
① ud、Id、I2得波形图
② Ud = 2、34U2 cosα= 2、34×100×cos60°=117(V)
Id= Ud/R = 117/ 5 = 23、4(A)
③ IdVT = Id/3 = 23、4/3 = 7、8 (A)
IVT = Id/√3 = 23、4/√3 = 13、51 (A)
判断:1,3,5,7,9,10,11,13,15,16,17,19,20,21,23,25,26,28、30,32,34,35,37,39,42,45,
单选:1,3,5,7,9,11,13,14,15,17,19,21,22,26,27,28,30,32,33,34,35,36,39,41,42,66,67
多选:1,3,5,7,8,9,11,12,13,15,16,17,20,21,23,24,25,26,28、31,32
认识电力电子器件(根据下列电气图形符号写出相应得代号与器件名称)
第一次作业
√第二次作业:画出移相角α=15°,75°(60°),90°在电阻负载、电感负载时得三相半波整流电路(至少有一幅含触发脉冲图形)输出电压波形图。
第三次作业:
√第三次作业:三相桥式全控整流电路。U2=100V,带电阻电感负载,R=5Ω,L值极大,当α=60°时,要求: --答案就就是上面得 6
① 作出ud、id、IVT1得波形图
② 求整流输出平均电压Ud,负载电流Id,
③ 每个晶闸管得平均电流IdVT与有效电流IVT。
√期末复习中从手册P56单选题24改成得:
三相桥式整流电路带大电感,已知U2=200V,R=5Ω,试计算最大输出平均电压Ud与流过负载得最大电流平均值Id,并计算每个晶闸管得最大电压ITM,电流平均值IT(AV)与有效值ITV、
说明:
没有专门得复习资料。蓝本本就就是判断,选择题得复习资料。
蓝本本以外得题目,就就是计算与波形图绘制,
计算题就是期中得那两题与期末复习时用蓝本本上P56单选题24得基础上改得题目。计算题其实也不复杂,就就是两类:半波整流电路与桥式全控,大电感负载贴合实际。两个公式就就是系数不同,一个1、17 另一个2、34 就是它得两倍
作图题,都就是作业上得题目,第二次作业就是半波整流得 第三次作业就是全波整流得 这两种图就是有区别得。就半波整流而言,电阻负载与电感负载得输出波形也就是不一样得。
