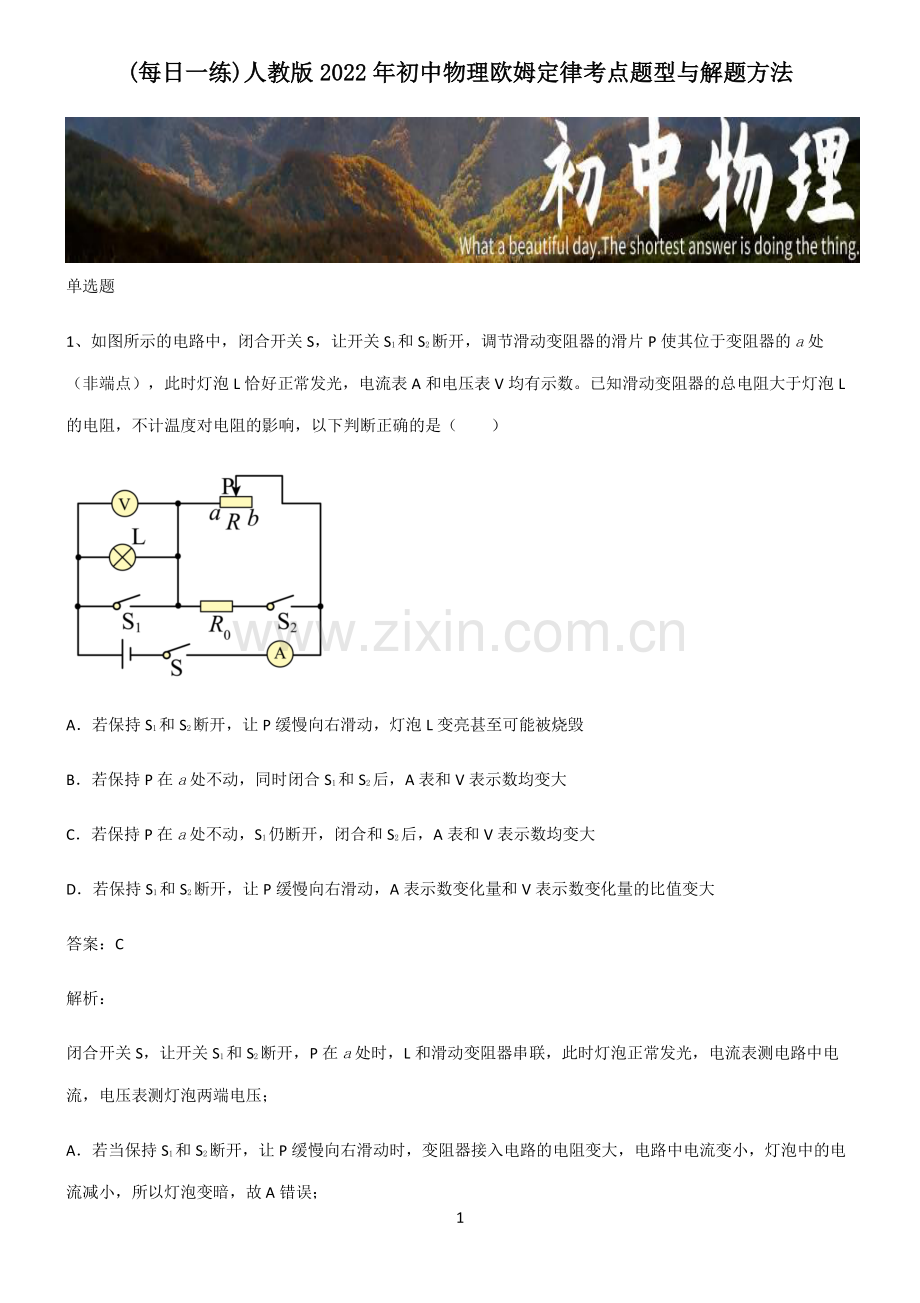

1 (每日一练每日一练)人教版人教版 20222022 年初中物理欧姆定律考点题型与解题方法年初中物理欧姆定律考点题型与解题方法 单选题 1、如图所示的电路中，闭合开关 S，让开关 S1和 S2断开，调节滑动变阻器的滑片 P 使其位于变阻器的a处（非端点），此时灯泡 L 恰好正常发光，电流表 A 和电压表 V 均有示数。已知滑动变阻器的总电阻大于灯泡 L的电阻，不计温度对电阻的影响，以下判断正确的是（）A若保持 S1和 S2断开，让 P 缓慢向右滑动，灯泡 L 变亮甚至可能被烧毁 B若保持 P 在a处不动，同时闭合 S1和 S2后，A 表和 V 表示数均变大 C若保持 P 在a处不动，S1仍断开，闭合和 S2后，A 表和 V 表示数均变大 D若保持 S1和 S2断开，让 P 缓慢向右滑动，A 表示数变化量和 V 表示数变化量的比值变大 答案：C 解析：闭合开关 S，让开关 S1和 S2断开，P 在a处时，L 和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；A若当保持 S1和 S2断开，让 P 缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故 A 错误；2 B若保持 P 在a处不动，同时闭合 S1和 S2后，灯泡被短路，电压表示数减小为 0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故 B 错误.；C，保持 P 在a处不动，S1仍断开，闭合 S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表 A 示数增大，灯泡两端的电压增大，电压表 V 示数变大，故 C 正确；D若保持 S1和 S2断开，L 和滑动变阻器串联，让 P 缓慢向右滑动，假设电流的变化量为，A 表示数变化量和 V 表示数变化量的比值为 L=(+)LL=1L 不计温度对电阻的影响，灯丝的电阻不变，则 A 表示数变化量和 V 表示数变化量的比值不变，故 D 错误。故选 C。2、如图所示电路，电源电压为 6V 且保持不变，定值电阻R1=10，R2=20，滑动变阻器R3的最大阻值为 30。下列说法正确的是（）闭合开关 S1、S2、S3，电流表的示数为 0.9A；闭合开关 S1、S2、S3，通过R1和R2的电流之比为 12；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是 6V1.5V A正确 B正确 C正确 D正确 答案：B 解析：闭合开关 S1、S2、S3，电路为R1、R2的并联电路，电压表测量支路两端的电压，电流表测干路电流，根据欧姆定3 律可知，此时通过R1的电流为 1=1=6V10=0.6A 通过R2的电流为 2=2=6V20=0.3A 由并联电路的电流特点可知，电流表的示数为 =1+2=0.6A+0.3A=0.9A 通过R1和R2的电流之比为 12=0.6A0.3A=21 故正确，错误；只闭合开关 S1，此时电路为R1、R3的串联电路，电压表测量R1两端的电压，电流表测该电路的电流。R3的滑片由a端移动到b端的过程中，电阻阻值逐渐增大，由串联电阻电阻特点和欧姆定律可知，该电路总电阻变大，电流减小，故电流表示数变小。由串联分压原理可知，滑动变阻器两端电压增大，电压表的示数变小。故正确；当R3的滑片位于a端时，电阻阻值为 0，此时电路为R1的简单电路。此时R1两端的电压等于电源电源，即电压表示数为 6V。当R3的滑片位于b端时，电阻阻值为 30，根据串联电路的电阻特点和欧姆定律，此时电路中的电流为=1+3 大=6V10+30=0.15A 此时R1两端的电压即电压表示数为=1=0.15A 10=1.5V 故电压表的示数的变化范围为 6V1.5V。故正确；综上可知，故 ACD 错误，B 正确。4 故选 B。3、石墨烯被认为是一种未来革命性的材料。用石墨烯制成的湿敏电阻的阻值（Rx）随相对湿度（RH）变化曲线如图所示。为了能从外部检测植物含水量的变化，科学家用条状石墨烯制成的湿敏电阻附着在植物的叶片上，并将湿敏电阻接入电路中，要求植物含水量增加时，电表示数变大。如图中的电路图符合要求的是（R0为定值电阻，电源电压恒定）（）AB CD 答案：B 解析：由图可知，随着相对湿度的增大，Rx 的阻值变小。A由电路图可知，R0与Rx 并联，电流表测通过R0的电流，由于并联电路各支路互不影响，所以Rx 阻值变化时，电流表的示数不变，故 A 不符合要求；B由电路图可知，R0与Rx 串联，电压表测R0两端的电压，植物含水量增大时，Rx 的阻值变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据 U=IR可知，R0两端的电压变大，即电压表的示数变大，故 B 符5 合要求；C由电路图可知，R0与Rx 串联，电压表测Rx 两端的电压，植物含水量增大时Rx 变小可知，电路的总电阻变小，由欧姆定律可知，电路中的电流变大，R0两端的电压也变大，根据串联电路的电压特点可知，Rx 两端的电压会变小即电压表的示数变小，故 C 不符合要求；D由电路图可知，R0与 Rx 串联，电压表测电源两端的电压，根据电源电压不变可知，植物含水量增大时，电压表的示数不变，故 D 不符合要求。故选 B。4、如图所示，电源电压为 4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20 1A”，定值电阻R0=10，电压表量程“03V”，电流表量程为“00.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（）灯泡 L 正常发光时的电阻为 6 只闭合开关 S、S2时，该电路的最小电流是 0.25A 只闭合开关 S、S2时，滑动变阻器R消耗的最大电功率是 0.4W 只闭合开关 S、S1时，滑动变阻器R允许接入电路的阻值范围是 218 A只有正确 B只有正确 C只有正确 D只有正确 答案：D 解析：因为灯泡标有“3V 1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以 6 =额2额=(3V)21.5W=6 额=额额=1.5W3V=0.5A 故正确；只闭合开关 S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点 0=0=1020=12 所以滑动变阻器R分到的电压=13=13 4V=83V 小于电压表的量程 3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小 最小=总=0+最大=4V10+20=430A 0.13A 故错误；只闭合开关 S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为 =总=0+则滑动变阻器R消耗的电功率为 滑=2=(0+)2=2(0)2+40 要使滑动变阻器R取得最大的消耗功率，则(0)2最小，即(0)2=0，所以当R0-R=0，即R=R0=10 时，使滑动变阻器取得最大的消耗功率，此时电路中的电流 =总=0+=4V10+10=0.2A 7 则滑动变阻器取得最大的消耗功率为 滑最大=2=(0.2A)2 6=0.4W 故正确；只闭合开关 S、S1时，灯泡 L 与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由可知，灯泡的允许通过的最大电流 I最大=I额=0.5A 小于电流表的量程，为了保护电路，电流只能取 0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压 U滑=U-U额=4V-3V=1V 此时滑动变阻器接入电路的最小阻值为 滑最小=滑额=1V0.5A=2 根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压 UL=U-U滑最大=4V-3V=1V 所以 L=LL=1V6=16A 滑最大=滑最大=3V16A=18 所以滑动变阻器R允许接入电路的阻值范围是 218。故正确。故 ABC 错误，D 正确。故选 D。5、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是8 （）AB CD 答案：A 解析：A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。6、将灯泡 L 和定值电阻R以图甲方式连在 6V 的电源上，图乙是 L 和R的U-I图象，结合图中信息可知（）9 A灯泡 L 的电阻随着电流的增大而减小 B灯泡 L 的实际阻值为 10 C灯泡 L 的实际功率为 0.8W D定值电阻R实际功率为 6.4W 答案：C 解析：A由图像乙可知，灯泡 L 的电阻随着电流的增大而增大，故 A 错误；B从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为 4V 时，灯泡电压为 2V，灯泡与电阻的电压之和正好等于 6V，此时电路的电流为 0.4A，灯泡 L 的实际阻值为 =2V0.4A=5 故 B 错误；C灯泡 L 的实际功率为 =2V0.4A=0.8W 故 C 正确；D定值电阻R实际功率为=4V0.4A=1.6W 10 故 D 错误。故选 C。7、如图所示，图象 1 和图象 2 分别是电阻R1与R2的UI图象，分别是图中的 1，2，则R1与R2的大小及两电阻串联和并联后的UI图象所在的区域分别是（）AR1R2，两电阻并联后图线在区域 BR1R2，两电阻串联后图线在区域 CR1R2，两电阻并联后图线在区域 DR1R2，两电阻串联后图线在区域 答案：C 解析：由图可知，当R1与R2的电流相等时，R1两端的电压大于R2两端的电压，根据=可知 R1R2 由串联电路电阻关系可知，两电阻串联时，R串的阻值大于任何一个电阻阻值；由并联电路电阻关系可知，两电阻并联时，R并的阻值小于任何一个电阻阻值，当它们两端的电压相同时，R串的电流最小，所以在UI图象的区域；R并的电流最大，所以在UI图像的区域，故 ABD 不符合题意，C 符合题意。故选 C。8、如图所示，电源电压恒为 6V，电流表量程为00.6A，电压表量程为03V，定值电阻1的阻值为 10，滑动变阻器2的规格为“20 0.5A”。闭合开关 S，在确保电路安全的前提下，移动滑动变阻器的滑片 P，下列说法中正确的是（）11 A电路消耗的最大总功率为 3W B电流表示数的变化范围为0.2A0.5A C滑动变阻器2接入电路的最小阻值为 2 D电阻1消耗的最大功率为 0.9W 答案：D 解析：由图可知，电阻R1和滑动变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。A电压表量程为03V，电流表量程为00.6A，滑动变阻器2的规格为“20 0.5A”，当通过电路的最大电流是0.5A，电压表的示数为 U1=IR1=0.5A10=5V3V 所以当电压表的示数为 3V 时，通过电路的电流最大，最大电流为 最大=11=3V10=0.3A 电路消耗的最大总功率为 P最大=UI最大=6V0.3A=1.8W 故 A 错误；B变阻器连入电路的电阻最大时，电路的总电阻最大，通过电路的电流最小，最小电流为 最小=1+2=6V10+20=0.2A 12 电流表示数的变化范围为0.2A0.3A，故 B 错误；C通过电路的最大电流是 0.3A，电路的总电阻 总=最大=6V0.3A=20 滑动变阻器2接入电路的最小阻值 R2最小=R总-R1=20-10=10 故 C 错误；D电阻1消耗的最大功率为 P1=I最大2R1=(0.3A)210=0.9W 故 D 正确。故选 D。9、如图所示，电路中，电源电压恒为 6V，电流表量程为 00.6A电压表量程为 03V，滑动变阻器R2规格为“20 0.5A”。移动滑片 P，当电流表示数为 0.4A，电压表示数为 2V。下列说法中正确的是：（）A定值电阻R1为 5 B滑片 P 向右移动，电压表、电流表示数都变小 C滑片 P 移至变阻器中点时，R1和R2的功率相等 D为保证电路安全，滑动变阻器阻值可调节范围为 010 答案：C 解析：13 根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；A因串联电路两端总电压等于各部分电压之和，所以电压表示数为 2V 时，定值电阻两端电压 1=2=6V 2V=4V 定值电阻的阻值 1=1=4V0.4A=10 故 A 错误；B滑片 P 向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故 B 错误；C滑片 P 移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由=2可知，R1和R2的功率相等，故 C 正确；D当R1和R2的阻值相同都为 10 时，电压表两端的电压为 3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为 10；由于滑动变阻器R2规格为“20 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值 2min=max1max=6V 0.5A 100.5A=2 为保证电路安全，滑动变阻器阻值可调节范围为 210，故 D 错误。故选 C。10、如图所示，电路中，电源电压恒为 6V，电流表量程为 00.6A电压表量程为 03V，滑动变阻器R2规格为“20 0.5A”。移动滑片 P，当电流表示数为 0.4A，电压表示数为 2V。下列说法中正确的是：（）A定值电阻R1为 5 14 B滑片 P 向右移动，电压表、电流表示数都变小 C滑片 P 移至变阻器中点时，R1和R2的功率相等 D为保证电路安全，滑动变阻器阻值可调节范围为 010 答案：C 解析：根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；A因串联电路两端总电压等于各部分电压之和，所以电压表示数为 2V 时，定值电阻两端电压 1=2=6V 2V=4V 定值电阻的阻值 1=1=4V0.4A=10 故 A 错误；B滑片 P 向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故 B 错误；C滑片 P 移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由=2可知，R1和R2的功率相等，故 C 正确；D当R1和R2的阻值相同都为 10 时，电压表两端的电压为 3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为 10；由于滑动变阻器R2规格为“20 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值 2min=max1max=6V 0.5A 100.5A=2 为保证电路安全，滑动变阻器阻值可调节范围为 210，故 D 错误。故选 C。多选题 15 11、某兴趣小组探究小台灯电路中各物理量的关系，如图所示。已知小灯泡的规格为“3V 0.9W”，假设灯泡电阻不变，电源电压为 3V。在探究过程中，闭合开关 S，无论如何调节滑动变阻器，电流表示数都不会低于 0.1A。则下列说法中正确的是（）A小灯泡的电阻为 10 B当电流表示数为 0.2A 时，电压表示数为 2V C滑动变阻器的最大阻值为 30 D该电路消耗的最大功率与最小功率之比为 3：1 答案：AD 解析：A由=2可得小灯泡的电阻为 L=额2额=(3V)20.9W=10 故 A 正确；B由图知，小灯泡与滑动变阻器串联，电流表测整个电路的电流，电压表测变阻器两端的电压，当电流表示数为 0.2A 时，小灯泡两端的电压为 L=1L=0.2A 10=2V 由串联电路电压的特点可得，电压表的示数为 R=R=3V 2V=1V 故 B 错误；16 C当电路的电流为 0.1A 时，小灯泡两端的电压为 L=L=0.1A 10=1V 根据串联电路分压的特点可得 maxL=RL=LL=3V 1V1V=2:1 则变阻器的最大阻值为 max=2L=2 10=20 故 C 错误；D当滑动变阻器接入电路的阻值为 0 时，此时电路消耗的功率最大，即为小灯泡的额定功率，即 max=额=0.9W 当变阻器接入电路的阻值最大时，此时电路消耗的功率最小，即 min=3V 0.1A=0.3W 最大功率与最小功率之比为 maxmin=0.9W0.3W=3:1 故 D 正确。故选 AD。12、如图所示的电路，闭合开关 S，当滑动变阻器的滑片 P 向下滑动时，下列说法错误的是（）A电压表 V 示数变大，电流表 A2示数变小 B电流表 A1示数变小，小灯泡亮度变暗 C电压表 V 示数与电流表 A2示数的比值变小 D电流表 A1示数与电流表 A2示数的差值不变 17 答案：ABC 解析：由图示电路图可知，滑动变阻器与灯泡并联，电压表与电源并联，测电源电压，A1测干路电流，A2测流过滑动变阻器的电流；A滑片 P 向下滑动时，电源电压不变，电压表示数不变，滑动变阻器接入电路的阻值变大，通过滑动变阻器的电流变小，电流表 A2示数变小，故 A 错误，符合题意；B滑片移动时，灯泡两端电压不变，通过灯泡的电流不变，灯泡实际功率不变，灯泡亮度不变，由 A 可知，通过滑动变阻器的电流变小，干路电流变小，电流表 A1示数变小，故 B 错误，符合题意；C滑片向下移动，滑动变阻器接入电路的阻值变大，电压表示数与电流表 A2示数比值等于滑动变阻器阻值，由于滑动变阻器阻值变大，因此电压表与电流表 A2示数比值变大，故 C 错误，符合题意；D滑片移动时，通过灯泡的电流不变，电流表 A1示数与电流表 A2示数的差值等于通过灯泡的电流，因此电流表 A1示数与电流表 A2示数的差值不变，故 D 正确，不符合题意。故选 ABC。13、如图所示电路中，电源电压不变，已知阻值的定值电阻R0，未知阻值的定值电阻Rx。闭合开关 S1、断开开关 S2，电流表示数为I1；闭合开关 S2、断开开关 S1，电流表示数为I2，则下列判断正确的是（）A闭合开关 S1和 S2时，电流表的示数为1+2B电源电压为10+2x C电源电压为10D定值电阻x=120 答案：ACD 解析：A闭合开关 S1和 S2时，两电阻并联，电流表测量干路中的电流，因为并联电路各支路互不影响，所以通过各18 电阻的电流不变；干路中的电流等于各支路电流之和，电流表的示为 =1+2 故 A 正确；BC闭合 S1，断开 S2，此时只有定值电阻R1工作，读出此时电流表示数I1，此时定值电阻两端的电压与电源电压相等，即电源电压为 =10 故 C 正确，B 错误；D断开 S1，闭合 S2，此时只有定值电阻R2工作，读出此时电流表示数I2，此时待测电阻两端的电压为 X=2X 因为两电阻并联，则 x=0=即 2X=10 则待测电阻为 x=120 故 D 正确。故选 ACD。14、如图甲，额定电压为 6V 的灯泡 L 与滑动变阻器R串联接入电路，滑动变阻器的滑片从最右端滑到左端时，电源两端电压恒定，灯泡 L 的I-U图像如图乙，以下说法正确的是（）19 A灯泡的额定功率为 6W B灯泡 L 正常发光时的电阻为 6 C灯泡 L 的电阻随电压增大变小 D灯泡 L 的电阻随电压增大保持不变 答案：AB 解析：AB由图乙可知，当小灯泡两端的电压为 6V 时，通过小灯泡的电流为 1.0A；故小灯泡的额定功率为 P=UI=6V1.0A=0.6W 小灯泡正常发光时的电阻为 =6V1.0A=6 故 AB 正确；CD由图乙可知，当小灯泡两端的电压为 1.5V 时，通过小灯泡的电流为 0.5A；此时小灯泡的电阻为 1=11=1.5V0.5A=3 小灯泡两端的电压由 1.5V 增大到 6V，小灯泡的电阻由 3 增大到 6。结合I-U图像不是一条直线而是一条上凸的曲线可知，灯泡 L 的电阻随电压增大而逐渐增大，故 CD 错误。故选 AB。15、如图所示是乐乐同学探究小灯泡的亮度和实际功率关系的电路图，闭合开关后，移动滑动变阻器的滑片使小灯泡的亮度逐渐变亮，在此过程中（）20 A电压表示数变小 B电流表示数变小 C变阻器电阻变小 D小灯泡的实际功率变大 答案：ACD 解析：由电路图可知，灯泡与滑动变阻器串联，电流表测量电路电流，电压表测滑动变阻器上的电压。D闭合开关后，移动滑动变阻器的滑片使小灯泡的亮度逐渐变亮，灯泡的实际功率变大，故 D 符合题意；B根据=2可知，灯泡实际功率变大灯泡电阻不变，则通过灯泡中电流增大，所以电流表示数增大，故 B不符合题意；A电流表示数增大，根据=，则灯泡两端电压增大，根据串联电路总电压等于各支路电压之和可知，滑动变阻器两端的电压减小，即电压表的示数变小，故 A 符合题意；C根据串联电路分压特点，滑动变阻器两端的电压减小，则滑动变阻器的电阻减小，故 C 符合题意。故选 ACD。综合题 16、阅读下列短文，回答问题：电阻式触摸屏 触摸屏被广泛用于诸如平板电脑、智能手机、汽车车载显示屏等人机交互场景。电阻式触摸屏是触摸屏技术中一种，它的结构如下图 1、图 2 所示。21 当手指触摸屏幕时，平常相互绝缘的两层 ITO 导电涂层就在触摸点位置有了一个接触，因其中一面导电层接通y 轴方向的Uy伏均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行 A/D 转换，并将得到的电压值与Uy伏相比，即可得触摸点的y轴坐标，同理得出x轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。（1）按图 1 手指触摸方式触压屏幕，压力为 1N，则手指对屏幕压强大小的数量级为_。A102Pa B104Pa C106Pa D103Pa（2）以 y 层竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点 P 将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图 3 所示电路。如图 3，当触点在 P 时，测得R2两端电压为U2、通过触摸屏的电流为I2.，若手指从 P 点上滑，则电压U2_、电流I2_。（均选填“增大”、“减小”或“不变”）电源电压为Uy，接通电源，R2两端电压U2=_，y 涂层的耗电功率P=_。答案：B 增大 不变 21+2 21+2 解析：22 （1）1手指与屏幕的接触面积为 =1cm2=104m2 则手指对屏幕压强 =1N1 104m2=104Pa 故 B 符合题意，ACD 不符合题意 故选 B。（2）23如图 3，R1和R2串联，触摸点 P 移动的过程中，总电阻不变，根据欧姆定律=可知，电路中电流I2不变，当触点在P时，测得R2两端电压为U2，通过触摸屏的电流为I2，若手指从P点上滑，则R2增大，根据欧姆定律=可知，电压U2增大。4电源电压为Uy，接通电源，根据欧姆定律=可知，电路中电流 =1+2 R2两端电压 2=2=21+2 5y涂层的耗电功率 =1+2=21+2 17、油电混合动力汽车是新型节能汽车之一、这种汽车启动时内燃机并不工作，由动力蓄电池组通过驱动电机向车轮输送能量；当以高速匀速行驶或动力蓄电池组储存电能过低时，内燃机启动，此时在向车轮输送能量的同时也给动力蓄电池组充电；若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。当蓄电池组的电容量低于满容量的 40%时，不再向外供电，动力系统自动切换到汽油机工作状态。汽车油箱可以加注40kg 的汽油，汽油的热值为 4.6107J/kg，汽油机的效率为 30%，经测试，当汽车在水平路面上以 90km/h 的速度匀速行驶时，汽车受到的阻力为 1200N。23 （1）发动机为汽车蓄电池充电时，蓄电池相当于 _（用电器/电源），汽油机工作时，是_冲程将燃油燃烧时释放出的 _能转化为机械能。（2）若汽油机工作时的转速为 2400r/min，则 1s 内汽油机对外做功 _次。完全燃烧一箱汽油，汽油机输出的能量为 _J。（3）交警常根据司机呼出的气体检测血液中酒精含量，检测原理如图所示，电流表示数反映酒精浓度大小，R0为定值电阻，D为陶瓷气敏传感器，其电阻的倒数1与气体中酒精蒸汽浓度C的关系如图所示，则当气体中酒精蒸汽的浓度增大时，气敏传感器两端电压将 _（选填“增大”或“减小”）；若电池用久后电压减小，电池自身电阻变大，将会使测得的酒精浓度 _（选填“偏大”、“偏小”或“不变”）。答案：用电器 做功 内 20 5.52108 减小 偏小 解析：（1）1发动机为汽车蓄电池充电时，消耗电能转化为化学能，此时蓄电池为用电器。23汽油机工作时，在做功冲程中，将内能转化为机械能，向外提供动力。（2）4飞轮的转速是 2400r/min，所以每秒转动的圈数为 n=1602400r=40r 因为飞轮每转动 2 圈完成 4 个冲程，对外做功一次，所以 1s 可以做功 n=1240 次=20 次 5完全燃烧一箱汽油放出的热量 Q放=mq=40kg4.6107J/kg=1.84109J 24 由=有用放得汽油机输出的能量 W有用=Q放=1.84109J30%=5.52108J（3）67由图知，传感器的电阻与气体中酒精蒸汽的浓度成反比，浓度C越大，电阻越小，电流越大，R0两端电压越大，因为电源电压不变，电源电压等于气敏传感器、R0两端电压之和，所以气敏传感器两端电压将减小；电池用的时间长了，电压减小，内阻变大，由欧姆定律可知电路中电流减小，则会导致测得的酒精浓度偏小。18、国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水溢出）时，装置能自动关闭气路。图 1 为小华设计的模拟装置示意图：电源电压U恒定，定值电阻R0的阻值为 100，线圈电阻不计。当电磁铁线圈中的电流I0.02A 时，衔铁 K 被释放，从而关闭气路（未画出）启动保护，反之打开气路。热敏电阻Rt的阻值与温度的关系如图 2 中图线甲所示，则：（1）电磁铁是利用电流的_效应工作的；（2）停止加热（意外熄火）后，随着Rt温度降低，线圈中电流将_（选填“变大”或“变小”）；（3）若滑动变阻器R1接入电路的电阻为 50，当温度降到 60时，装置启动保护。则控制电路的电源电压U是多少？()25 （4）在调试装置时，需满足以下两个条件：装置启动保护时，Rt的温度不高于 80；为防止意外熄火后燃气泄漏的时间过长，装置启动保护时Rt的电功率应不超过 0.06W。为满足上述条件，求变阻器R1接入电路的阻值范围；()（5）调试完成后，若仅将Rt换为图线乙所示的热敏电阻（两只热敏电阻的吸、放热本领相同），小华发现装置启动保护的灵敏度会 _（选填“降低”或“提高”）。答案：磁 变小 6V 50100 降低 解析：（1）1电磁铁通电时有磁性，断电时无磁性，是利用电流磁效应工作的。（2）2停止加热（意外熄火）后，随着Rt 温度降低，由图 2 中图线甲知，Rt 的阻值增大，根据=知，线圈中电流将变小。（3）3装置启动保护功能时，由题知此时电路中的电流I=0.02A，根据图像甲知当温度降到 60时热敏电阻Rt 的阻值为 150，根据=知电源电压为 U=I(R1+R0+Rt)=0.02A(50+100+150)=6V（4）4设装置启动保护功能时变阻器接入电路的阻值为R1，Rt 的温度为 80，由图 2 中图线甲可知，热敏电阻的阻值Rt=100，此时电路的总电阻为 总=6V0.02A=300 由串联电阻的规律可得R1的电阻为 R1=R总-Rt-R0=300-100-100=100 为防止意外熄火后燃气泄漏的时间过长，装置启动保护时Rt的电功率应不超过 0.06W，设此时电阻箱的阻值为R1，此时电路中I=0.02A，Rt的最大电功率为 0.06W，所以 P=I2Rt=0.06W 即 26 (0.02A)2Rt=0.06W 解得Rt=150，此时变阻器的阻值 R1=R总-Rt-R0=300-150-100=50 所以变阻器R1接入电路阻值的范围：50R1100。（5）5由图 2 可知，相同温度下，图线乙所对应的热敏电阻值要比图线甲所对应的热敏电阻值小，随着熄火后Rt温度降低，图线乙的热敏电阻需降至更低的温度才能启动保护，因此灵敏度降低。
