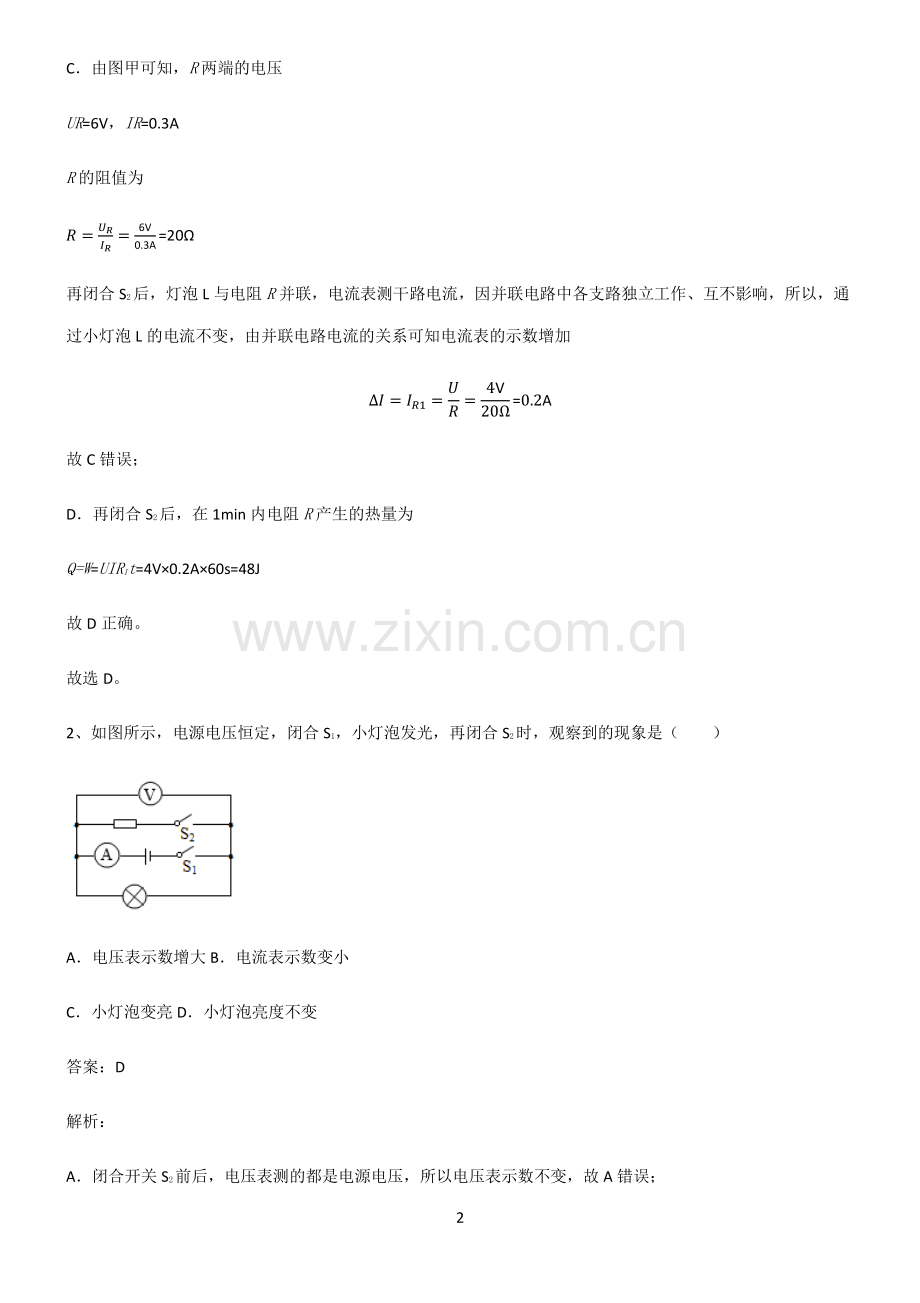

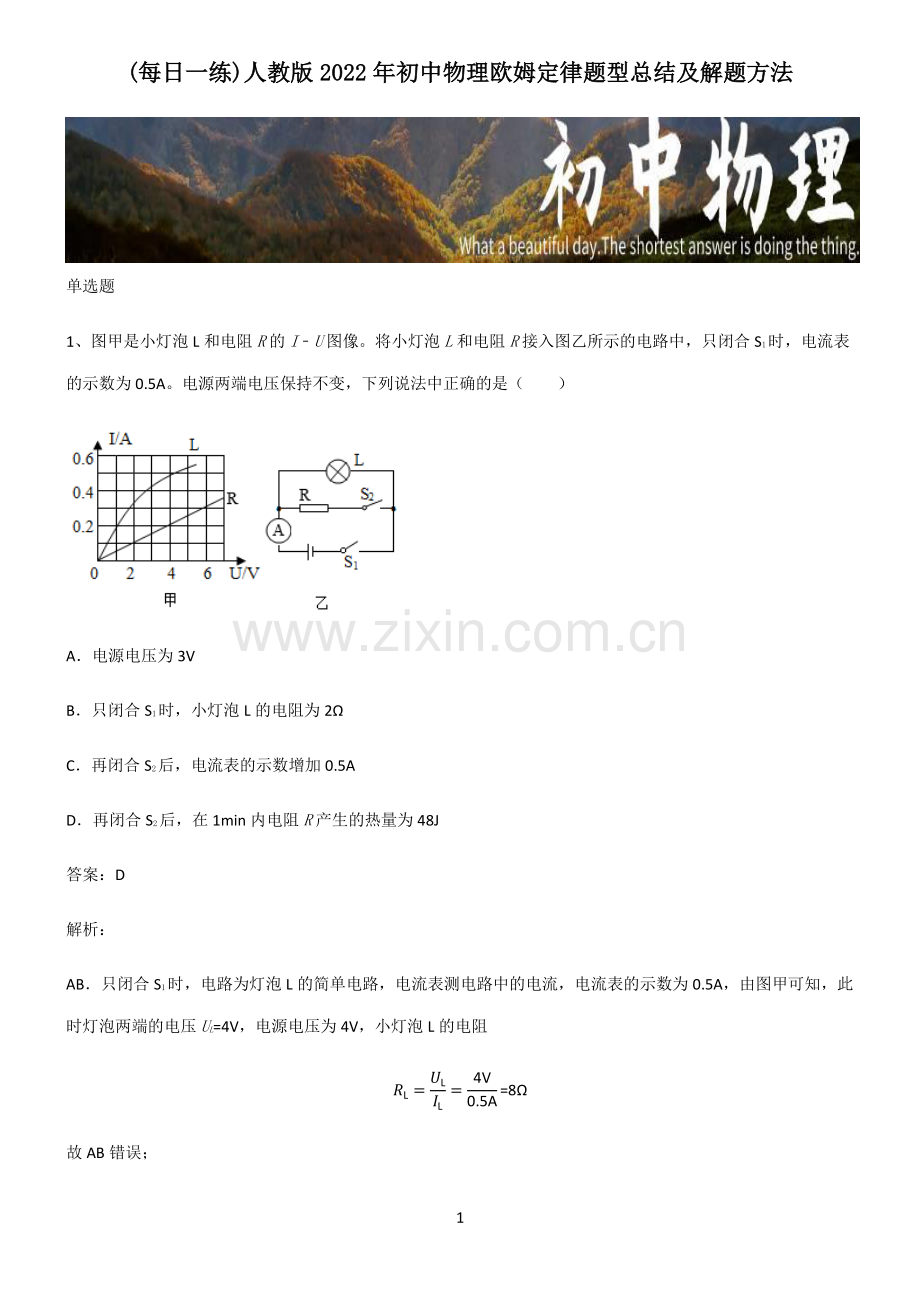

1 (每日一练每日一练)人教版人教版 20222022 年初中物理欧姆定律题型总结及解题方法年初中物理欧姆定律题型总结及解题方法 单选题 1、图甲是小灯泡 L 和电阻R的IU图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合 S1时，电流表的示数为 0.5A。电源两端电压保持不变，下列说法中正确的是（）A电源电压为 3V B只闭合 S1时，小灯泡 L 的电阻为 2 C再闭合 S2后，电流表的示数增加 0.5A D再闭合 S2后，在 1min 内电阻R产生的热量为 48J 答案：D 解析：AB只闭合 S1时，电路为灯泡 L 的简单电路，电流表测电路中的电流，电流表的示数为 0.5A，由图甲可知，此时灯泡两端的电压UL=4V，电源电压为 4V，小灯泡 L 的电阻 L=LL=4V0.5A=8 故 AB 错误；2 C由图甲可知，R两端的电压 UR=6V，IR=0.3A R的阻值为 =6V0.3A=20 再闭合 S2后，灯泡 L 与电阻R并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过小灯泡 L 的电流不变，由并联电路电流的关系可知电流表的示数增加 =1=4V20=0.2A 故 C 错误；D再闭合 S2后，在 1min 内电阻R产生的热量为 Q=W=UIR1t=4V0.2A60s=48J 故 D 正确。故选 D。2、如图所示，电源电压恒定，闭合 S1，小灯泡发光，再闭合 S2时，观察到的现象是（）A电压表示数增大 B电流表示数变小 C小灯泡变亮 D小灯泡亮度不变 答案：D 解析：A闭合开关 S2前后，电压表测的都是电源电压，所以电压表示数不变，故 A 错误；3 B闭合 S2前电流表测的是灯的电流，闭合 S2后灯和定值电阻并联，电流表测的是干路电流，所以电流表示数变大，故 B 错误；CD闭合开关 S2前后，灯的电压和电阻都不变根据公式=2得灯的实际功率不变，所以灯的亮度不变，故 C错误，D 正确。故选 D。3、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为 22 和 44 的电热丝。通过旋转手柄改变与开关 S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（）A开关 S 接触 2、3 触点时，水龙头放出的是热水 B开关 S 接触 3、4 触点时，电热丝R1，R2串联 C水龙头在温水挡正常工作时的电流是 15A D水龙头在热水挡正常工作时的功率是 3300W 答案：D 解析：A当开关 S 接触 2、3 触点时，只有电阻R2接入电路，电路的电阻最大，由=2知道，电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故 A 错误；BD由图知道，当开关 S 接触 3、4 触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻 =121+2=22 4422+44=443 4 由=2知道，热水挡正常工作时的功率 热=2=(220V)2443=3300W 故 B 错误，D 正确。C温水挡时，电路的总电阻 R总=R1+R2=22+44=66 由=知道，电路的电流 =总=220V66 3.3A 故 C 错误。故选 D。4、关于图所示的实物电路，在 S1、S2都闭合后，下列说法正确的是（）A通过 L1与 L2的电流一定相等 B通过 L1与 L2的电流一定不相等 CL1与 L2两端的电压一定相等 DL1与 L2两端的电压之和等于电源电压 答案：C 解析：AB如图可知，在 S1、S2都闭合后，两灯泡并联，故有 5 U=U1=U2 各支路电流 1=11，2=22 因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故 AB 错误；CD因为在 S1、S2都闭合后，两灯泡并联，所以有 U=U1=U2 故 C 正确，D 错误。故选 C。5、如图所示的电路中，电源电压为 18V 且保持不变，定值电阻R0=10，电流表的量程为 00.6A，电压表的量程为 015V。当闭合开关 S，滑动变阻器RP的滑片 P 置于中点时，电流表示数为 0.3A。则下列说法正确的是（）滑动变阻器RP的最大阻值为 50 调节滑片 P 的位置并保证电路安全，则RP接入电路的阻值范围是 2050 调节滑片 P 的位置并保证电路安全，电路中电流范围是 0.3A1.8A 调节滑片 P 的位置并保证电路安全，电路总功率范围是 5.4W10.8W ABCD 答案：B 解析：6 由电路图可知，闭合开关后，定值电阻与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压，因电流表示数为I=0.3A，故由欧姆定律可知定值电阻两端电压为 0=0=0.3A 10=3V 因电源电压为 18V，故可得滑动变阻器两端分压为=0=18V 3V=15V 由欧姆定律可得，此时滑动变阻器接入电路的阻值为 =15V0.3A=50 由题意可知，此时滑动变阻器接入电路中的电阻长度为总长度的一半，因电阻的阻值与长度成正比，故可知滑动变阻器的最大阻值为=2=50 2=100 故错误；由电流表量程可知，电路中的最大电流为Imax=0.6A，此时定值电阻两端电压为 0max=max0=0.6A 10=6V 故此时滑动变阻器两端分压为 1=0max=18V 6V=12V 解得此时滑动变阻器接入电路中的最小阻值为 min=1max=12V0.6A=20 由电压表量程可知，滑动变阻器两端电压最大为2=15V，故此时定值电阻两端分压为 0min=2=18V 15V=3V 故此时电路中的电流为 min=0min0=3V10=0.3A 7 解得此时滑动变阻器接入电路中的最大阻值为 max=2min=15V0.3A=50 可得RP接入电路的阻值范围是 2050，故正确；由中分析可知，要保证电路安全，电路中的最大电流为 0.6A，最小电流为 0.3A，故电路中的电流范围为 0.3A0.6A，故错误；由中分析可知，要保证电路安全，电路中的电流范围为 0.3A0.6A，故由P=UI可得，电路中的最小功率为 min=min=18V 0.3A=5.4W 电路中的最大功率为 max=max=18V 0.6A=10.8W 故正确；故由上述分析可知，ACD 不符合题意，B 符合题意。故选 B。6、请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图所示电路图中的（）U/V 2.7 2.5 2.2 2.0 1.5 1.0 I/A 0.20 0.30 0.40 0.44 0.50 0.54 AB CD 答案：C 解析：8 由表中数据可知，电压表和电流表的示数是变化的，且电流随电压的增大而减小。AB图中电压表都测量电源电压，示数不变，与表格不符，故 AB 错误；C图中电压表与滑动变阻器并联，在电源电压不变的情况下，由串联分压可知，滑动变阻器两端的电压越小，定值电阻两端的电压越大，电路中的电流越大，与表格相符，故 C 正确；D图中电压表与定值电阻并联，根据伏安法测电阻可知，电流随电压的增大而增大，与表格不符，故 D 错误。故选 C。7、中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片 P 跟滑杆的一端连接。滑片 P 的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（）A显示仪是由电流表改装成的 B被测身高越高，通过电阻R的电流越小 C被测身高越高，电阻R0两端的电压越小 D被测身高越高，电路的总功率越大 答案：D 解析：A因为显示仪与R并联，所以显示仪是电压表改装的，故 A 错误；BCD被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律 =9 可知，电路中的电流越大，定值电阻R0两端的电压越大，又根据 可知，电路消耗的功率也越大，故 D 正确，BC 错误。故选 D。8、如图所示的电路中，电源两端电压保持不变。闭合开关 S，将滑动变阻器的滑片 P 向左滑动，下列判断正确的是（）A电流表的示数变小 B电压表的示数变大 C电路中的总电阻变大 D电路消耗的总功率变大 答案：D 解析：ABC由图可知，电阻R2和变阻器R1串联，电压表测变阻器R1两端的电压，电流表测电路中的电流，将滑动变阻器的滑片 P 向左滑动，变阻器连入电路中的电阻变小，电路的总电阻变小，由=可知电路中的电流变大，即电流表示数变大，由串联分压可知，变阻器的电阻变小，则电压表的示数变小，故 ABC 错误；D电路中的电流变大，电源电压不变，由P=UI可知，电路消耗的总功率变大，故 D 正确。故选 D。9、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 10 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 上述实验属于减少误差而进行多次实验的是（）ABCD 答案：B 解析：“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。10、疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（）A显示仪是由电流表改装成的 11 B被测温者温度越高，电路消耗的电功率越大 C热敏电阻R随着温度的升高阻值增大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 答案：B 解析：A两电阻串联，因为显示仪与R0并联，所以显示仪是电压表，故 A 错误；B被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P=UI可知，电路消耗的功率也越大，故 B 正确；C被测温者温度越高，电压表示数变大，即R0两端电压变大，由串联电路电压的规律，R两端电压越小，由分压原理可知，热敏电阻的阻值变小，故热敏电阻阻值随温度的升高而减小，故 C 错误；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 B。多选题 11、图是小明设计的实验电路，图中R为滑动变阻器，其他器材均能满足实验要求。下列说法中正确的是（）A如果R0是定值电阻，利用这个电路可以测量R0的阻值大小 B如果R0是定值电阻，利用这个电路可以探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系 12 C如果R0是电阻箱，利用这个电路可以探究电压一定时通过导体的电流跟导体电阻的关系 D如果R0处发生断路故障，闭合开关后电流表和电压表的示数均为 0 答案：ABC 解析：A此电路图利用电流表测量电流，电压表测量定值电阻的电压，故可以根据伏安法测量电阻，故 A 正确；B探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系，一定需要控制电阻的大小不变，而此题中用的是定值电阻，再利用滑动变阻器改变定值电阻两端的电压，故可以完成实验，故 B 正确；C如果R0是电阻箱，可以改变电阻的大小，探究电压一定时通过导体的电流跟导体电阻的关系，一定需要控制电阻箱两端的电压一定，可以根据滑动变阻器调节，变量是电阻，而电阻箱正好可以调节其大小，并且知道阻值的大小，故 C 正确；D如果R0处发生断路故障，电压表所在的电路是通的，有电流经过电压表，故电压表有会示数，故 D 错误。故选 ABC。12、如图所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 向右滑动时，下列说法不正确的是（）A两个电流表的示数都变大 B两个电流表的示数都变小 C电流表 A1示数不变，电流表 A2示数变大 D电流表 A1示数不变，电流表 A2示数变小 答案：ABD 解析：13 AB由图知，两电阻并联，电流表 A1测R1的电流，A2测干路电流；因为并联电路各支路独立工作、互不影响，所以滑片移动时通过定值电阻R1的电流不变，即电流表 A1示数不变，故 AB 错误，符合题意；CD当滑动变阻器的滑片 P 向右滑动时，变阻器连入电路中的电阻变大，由=可知，通过变阻器的电流变小，因通过R1的电流不变，根据并联电路中干路电流等于各支路电流之和可知，干路电流变小，即电流表 A2示数变小，故 C 错误，符合题意，D 正确，不符合题意。故选 ABD。13、如图所示的电路中，电源两端的电压保持不变。只闭合开关 S1时，将滑动变阻器的滑片移至最左端，电流表 A1的示数为 1.2A，再将滑片移至最右端，电压表 V2 的示数变化了 4V，电流表 A1 的示数变化了 0.8A；只闭合开关 S1、S2时，电路消耗的功率为 P，只闭合开关 S1、S3时，电路消耗的功率为 P已知 PP12，若将开关 S1、S2 和 S3都闭合，则下列说法不正确的是（）AR1、R3的阻值分别为 2.5、5 B电压表 V1 的示数始终为 18V C电流表 A2最小示数为 0.6A D电路消耗的最小功率为 108W 答案：ABC 解析：由图知，只闭合开关 S1时，R1、R2、R3串联，滑片移至最左端，R2的阻值为零，由题意知 14 1+3=1.2A 将滑片移至最右端时，变阻器的阻值最大，电路中的电流减小，由题意知 1+2+3=1.2A-0.8A 电压表 V2测量R3两端的电压，由题意知 3=4V0.8A=5 只闭合开关 S1、S2时，电路中只有R1的简单电路，只闭合开关 S1、S3时，电路中只有R3的简单电路，由题意知 PP12 2123=12 解得 R1=2R3=25=10 将 R1=10，R3=5 代入并联立解得 U=18V，R2=30 开关 S1、S2和 S3都闭合时，三电阻并联，电压表 V1被短路，电压表 V2测电源的电压，电流表 A1测干路电流，电流表 A2测R1和R2支路的电流之和。A由以上分析知 R1=10，R3=5 A 错误，符合题意；B开关 S1、S2和 S3都闭合，电压表 V1被短路，示数为零，B 错误，符合题意；C电流表 A2测量R1、R2的总电流，当R2阻值最大时，其电流值最小，可知最小示数为 15 小=1+2=18V10+18V30=2.4A 故 C 错误，符合题意；D当变阻器的阻值最大时，电路中的电功率最小，电路的最小功率=21+22+23=(18V)210+(18V)230+(18V)25=108W 故 D 正确，不符合题意。故选 ABC。14、以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，能测出未知电阻Rx阻值的电路是（）AB CD 答案：ABD 解析：A只闭合 S 时，两电阻串联，电流表测电路中电流I1，两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式 16 I1(R0+Rx)=I0R0 可求出Rx的阻值，故 A 符合题意；B只闭合 S 时，电路是只有Rx的基本电路，电流表测量通过Rx的电流I0，再闭合 S1，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式 I0Rx=(I-I0)R0 可求出Rx的阻值，故 B 符合题意；CS1接不同点电流方向改变，电压表会出现反偏，求不出Rx的阻值，故 C 不符合题意；D闭合开关 S、S2，两只电阻串联，电压表测Rx的电压，闭合开关 S、S1，两只电阻串联，电压表测电源电压，根据电路电流相等列式 0+x=0 x 可求出Rx的阻值，故 D 符合题意。故选 ABD。15、如图所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 向右滑动时，下列说法不正确的是（）A两个电流表的示数都变大 B两个电流表的示数都变小 C电流表 A1示数不变，电流表 A2示数变大 D电流表 A1示数不变，电流表 A2示数变小 答案：ABD 解析：17 AB由图知，两电阻并联，电流表 A1测R1的电流，A2测干路电流；因为并联电路各支路独立工作、互不影响，所以滑片移动时通过定值电阻R1的电流不变，即电流表 A1示数不变，故 AB 错误，符合题意；CD当滑动变阻器的滑片 P 向右滑动时，变阻器连入电路中的电阻变大，由=可知，通过变阻器的电流变小，因通过R1的电流不变，根据并联电路中干路电流等于各支路电流之和可知，干路电流变小，即电流表 A2示数变小，故 C 错误，符合题意，D 正确，不符合题意。故选 ABD。综合题 16、便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关 S 接触不同触点，实现高、中、低三个挡位的转换，其简化的工作电路如图所示，工作电压为 20V，R1=R2=R3=20。完成下列问题：（1）旋转开关 S 接触“2、3”两触点时，加湿器处于_挡位；（2）加湿器低挡位工作时，电路通过的电流是_A；（3）加湿器高挡位工作 10min，将消耗_J 的电能。答案：中温 0.5 2.4104 解析：（1）1旋转开关 S 接触“2、3”两触点时，R1被短路，电路中只接入电阻R2，此时的电阻大小介于两电阻串联和两电阻并联之间，根据公式=可知，电流介于两电阻串联和两电阻并联之间，由P=UI可知，此时电路中的电功率也介于两电阻串联和两电阻并联之间，故此时处于中温挡。（2）2 旋转开关 S 接触“1、2”两触点时，R1和R2串联，此时加湿器处于低温挡，已知电源电压U=20V，18 R1=R2=20，则电路中通过的电流 =1+2=20V20+20=0.5A（3）3 旋转开关 S 接触“3、4”两触点时，R2和R3并联，此时加湿器处于高温挡，根据欧姆定律和并联电路电流的特点可得 总=2+3=2+3=20V20+20V20=2A 通电时间 t=10min=1060s=600s 则加湿器高挡位工作 10min，消耗的电能 W=UIt=20V2A600s=2.4104J 17、实验室有若干个规格相同的 LED 灯，这种灯的发光颜色与其两端电压之间的关系如下表所示。小华取其中一个 LED 灯，与一个 200 的定值电阻R1串联，接在电压恒为 6V 的电源上，如图所示。闭合开关，LED 灯发光，电压表示数为 3V。求：LED 灯两端电压/V 1.92.0 3.03.3 LED 灯发光颜色 红 蓝（1）此时，通过电阻R1的电流是多少？()（2）结合图表可知：电路中的 LED 灯发出_色的光；（3）工作 100s，LED 灯消耗的电能是多少？()（4）若R1损坏，请你利用题目所述的其它器材，设计一个让该规格的 LED 灯发出蓝光的方法（可用文字或作图说明）。()答案：0.015A 蓝 4.5J 将两个 LED 灯串联在电路中 19 解析：（1）1由电路图知，定值电阻R1与 LED 灯串联连接，电压表测R1两端的电压。电压表的示数为 3V 时，通过R1的电流 =11=3V200=0.015A（2）2此时 LED 灯两端的电压 U2=U-U1=6V-3V=3V 由表格知，LED 灯发出蓝光。（3）3工作 100s，LED 灯消耗的电能 W=U2It=3V0.015A100s=4.5J（4）4由表格数据知，LED 灯两端的电压为 3.0V3.3V 时，发出蓝光。将两个相同规格的 LED 灯及开关串联连接在电源电压为 6V 的电路中，闭合开关，则每个 LED 灯两端的电压都为 3V，LED 灯发出蓝光。18、阅读短文，回答问题。5G 智能机器人 中国移动将 5G 智能机器人如图甲所示，运用到校园环境监测中，进行红外智能测温以及校园消毒。智能机器人配备了 5 台高清摄像头和红外热成像测温仪，能够在 5m 范围内同时扫描多达 10 人的体温，如果检测到体温异常或者未带口罩，机器人会向相关人员自动发送警报。机器人当剩余电量减为电池容量的 20%时，会主动寻找充电器充电。下表为某智能机器人的部分参数。水箱容积 额定雾化量 行进速度 净重 20L 10L/h 0.30.6m/s 102kg 机器人上还安装了超声波雾化器自动喷枪，工作时，雾化片产生每秒 170 万次的高频率振动，将消毒液雾化成大量 1um5um 的超微粒子，再吹散到空气中进行消杀病毒。其中额定雾化量是指雾化器正常工作 1h 雾化液体的体积。如图乙是简化的智能测温报警电路：电源电压调为 18V，报警器（电阻不计）通过的电流超过 10mA 时就会报警，电阻箱最大阻值为 999，热敏电阻RT其阻值随温度升高而减小，在 37时是 500。20 （1）机器人在水平路面上一边向前匀速直线运动一边喷雾状消毒液时，机器人的动能_，机械能_；（两空均选填增大、减小或不变）（2）下列说法正确的是()A高清摄像头是通过凸透镜成正立缩小的实像 B红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温 C机器人安装宽履带代替车轮，既为了增大摩擦，又为了减小压强 D通过遥控器发出超声波来远程控制机器人的前进和后退（3）若机器人的履带与地面的接触面面积是 300cm2，在装满密度为 0.9103kg/m3的消毒液时，对水平地面的压强为_Pa；（g取 10N/kg）（4）当所测温度达到或超过 37时，要求报警电路系统报警，按照下列步骤调试电路：电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到_；将开关 S 向c端闭合，移动滑动变阻器的滑片，直至报警系统报警，此时滑动变阻器接入电路的阻值为_；保持滑动变阻器滑片位置不变，将开关 S 向d 端闭合，报警系统即可正常使用。答案：减小 减小 C 4104 500 1300 解析：（1）12机器人在水平路面上一边向前匀速直线运动一边喷雾状消毒液时，机器人的质量减小，速度不变，高度不变，动能减小，重力势能减小，机械能减小。21 （2）3 A摄像头与照相机的原理相同，成倒立、缩小的实像，故 A 错误；B红外线测温仪工作时，把物体发射的红外线具有的辐射能转变成电信号，再经过电路运算处理后，换算转变为被测目标的线性的温度信号值，最后显示输出被测物体的温度，故 B 错误；C机器人安装宽履带代替车轮是为了在压力一定时增大受力面积来减小压强，同时增加了接触面的粗糙程度来增大摩擦力，故 C 正确；D通过遥控器发出红外线来远程控制机器人的前进和后退，故 D 错误。故选 C。（3）4根据密度公式知，消毒液的质量为 m液=液V=0.9103kg/m32010-3m3=18kg 机器人对水平地面的压力为 F=G=(m液+m机器人)g=(18kg+102kg)10N/kg=1200N 机器人对水平地面的压强 =1200N300 104m2=4 104Pa（4）5热敏电阻RT其阻值随温度升高而减小，在 37时热敏电阻是 500。当所测温度达到或超过 37时，要求报警电路系统报警。电路接通前，应先将滑动变阻器滑片置于阻值最大处的b端，结合操作，由等效替代法，应将电阻箱调到热敏电阻达到设定温度时的电阻值 500。6将开关向c端闭合（电阻箱与滑动变阻器串联），调节滑动变阻器的滑片，使电路中的电流为报警电流0.01A，报警器报警。由欧姆定律，此时电路的总电阻为 =18V0.01A=1800 由串联电阻的规律，滑动变阻器的电阻为 R滑=R-RT=1800-500=1300
