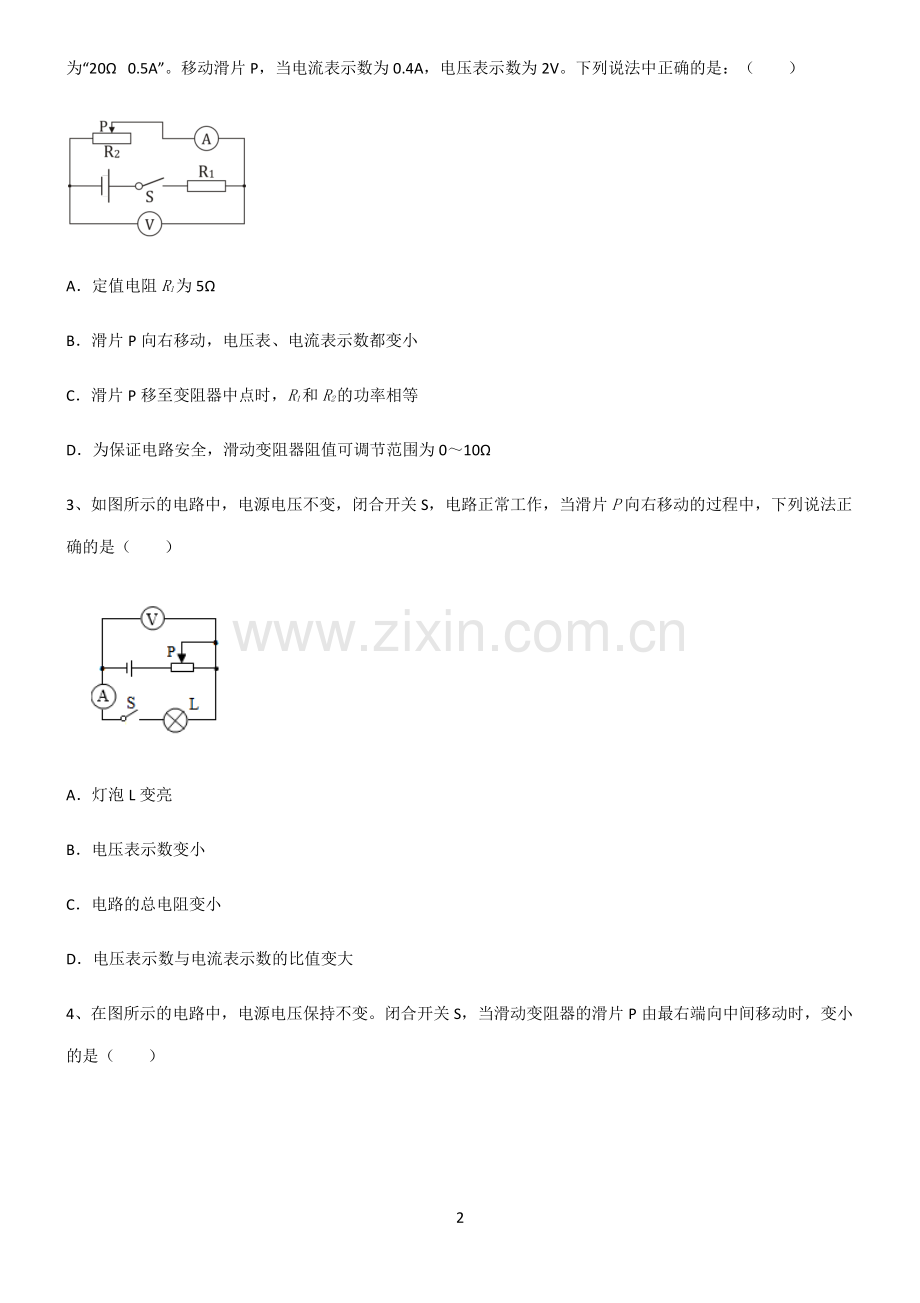

(文末附答案)人教版2022年初中物理欧姆定律题型总结及解题方法.pdf_第2页
第2页 / 共27页
(文末附答案)人教版2022年初中物理欧姆定律题型总结及解题方法.pdf_第3页
第3页 / 共27页
(文末附答案)人教版2022年初中物理欧姆定律题型总结及解题方法.pdf_第4页
第4页 / 共27页
(文末附答案)人教版2022年初中物理欧姆定律题型总结及解题方法.pdf_第5页
第5页 / 共27页
点击查看更多>>
资源描述

1、1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年初中物理欧姆定律题型总结及解题方年初中物理欧姆定律题型总结及解题方法法 单选题 1、如图甲所示,电源电压保持不变,滑动变阻器R标有“201A”,电流表的量程为 00.6A,电压表的量程015V,丁丁进行了下面操作:先闭合开关 S 和 S1,断开开关 S2,在保障电路元件安全的情况下,将滑动变阻器的滑片从最右端滑动到a点,灯泡 L 恰好正常发光,再断开开关 S1闭合开关 S2,将滑动变阻器的滑片从a点向某一方向移动,直到电压表示数与灯泡 L 的额定电压相同,图乙是两次调节过程中电流表与电压表示数变化关系图像,则

2、下列说法正确的是()电源电压为 6V 灯泡 L 的额定功率为 1.5W 再断开开关 S1闭合开关 S2时,滑片是从 a 点向左移动的 若丁丁重新调节开关和滑片,该电路的最小功率为 1.2W ABCD 2、如图所示,电路中,电源电压恒为 6V,电流表量程为 00.6A电压表量程为 03V,滑动变阻器R2规格2 为“20 0.5A”。移动滑片 P,当电流表示数为 0.4A,电压表示数为 2V。下列说法中正确的是:()A定值电阻R1为 5 B滑片 P 向右移动,电压表、电流表示数都变小 C滑片 P 移至变阻器中点时,R1和R2的功率相等 D为保证电路安全,滑动变阻器阻值可调节范围为 010 3、如图

3、所示的电路中,电源电压不变,闭合开关 S,电路正常工作,当滑片P向右移动的过程中,下列说法正确的是()A灯泡 L 变亮 B电压表示数变小 C电路的总电阻变小 D电压表示数与电流表示数的比值变大 4、在图所示的电路中,电源电压保持不变。闭合开关 S,当滑动变阻器的滑片 P 由最右端向中间移动时,变小的是()3 A电流表 A 示数与电流表 A1示数的差值 B电流表 A 示数与电流表 A1示数的比值 C电压表 V 示数与电流表 A 示数的比值 D电压表 V 示数与电流表 A1示数的比值 5、在如图所示的电路中,电源电压保持不变。闭合电键 S 后,滑动变阻器R2的滑片 P 由中点向右移动,下列说法正确

4、的是()A电流表 A 示数与电流表 Al示数的差变大 B电流表 A1示数与电流表 A2示数的比值变大 C电流表 A1示数与电流表 A2示数的和不变 D电流表 A 示数与电流表 A2示数的比值不变 6、关于图所示的实物电路,在 S1、S2都闭合后,下列说法正确的是()A通过 L1与 L2的电流一定相等 4 B通过 L1与 L2的电流一定不相等 CL1与 L2两端的电压一定相等 DL1与 L2两端的电压之和等于电源电压 7、在“探究电流与电压的关系”的实验中,小军分别画出了电阻R1和R2的I-U图像如图所示,下列说法正确的是()A当R1与R2两端的电压为 0 时,它们的电阻也为 0 B用不同的电阻

5、研究电流与电压的关系得出的结论不一样 C在电阻一定时,导体两端的电压与通过导体的电流成正比 DR1与R2的阻值之比为 1:2 8、如图甲所示,电源电压为 18V,滑动变阻器标有“20 1A”,当开关S闭合,滑动变阻器滑片P滑至中点时,电压表的示数如图乙所示,下列说法不正确的是 A定值电阻R的阻值为 10 B电路的最小电流为 0.6A C滑动变阻器滑片P移动到最左端时,电流表示数最大 5 D滑动变阻器滑片P移动到最右端时,电压表示数最大 9、中考体检时用到了身高测量仪。小明为其设计了如图所示的电路,其中电源两端电压保持不变,R0是定值电阻,R是滑动变阻器的电阻,滑动变阻器的滑片 P 跟滑杆的一端

6、连接。滑片 P 的位置随人身高改变而改变,从而引起显示仪的示数发生改变。下列说法中正确的是()A显示仪是由电流表改装成的 B被测身高越高,通过电阻R的电流越小 C被测身高越高,电阻R0两端的电压越小 D被测身高越高,电路的总功率越大 10、测温模拟电路如图 1 所示,温度表由量程为 3V 的电压表改装而成,电源电压U为 6V,R的阻值为 40,热敏电阻的阻值Rt随温度t变化的关系如图 2 所示,则当开关 S 闭合后 A电路可测量的最高温度为 50 B温度表的 0应标在电压表零刻度处 C若增大U,电路可测量的最高温度将增大 D若U增大 3V,R增大 45,电路可测量的最高温度将增大 6 多选题

7、11、如图是灯泡 L 和电阻R的电流随电压变化的图像,下列说法正确的是()A电阻R的阻值为 20 B灯泡 L 的阻值不断改变是因为受温度的影响 C若灯泡 L 和电阻R串联,通过它们的电流为 0.15A,则总电压为 3V D若灯泡 L 和电阻R并联接在 2V 的电源中,则干路电流为 0.35A 12、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关,逐渐增大光敏电阻的光照强度,下列判断错误的是()A电流表和电压表示数均变小 B电流表示数变大,电压表示数变小 C电压表与电流表的示数之比变小 D电路消耗的总功率变大 13、在探究

8、“电流与电阻关系”的实验中,某同学根据实验数据绘制了如图所示的图像,下列说法正确的是()7 A电压一定,导体中的电流与导体的电阻成反比 B电源至少选用两节干电池 C换用 2 电阻做实验时,需要更换电压表的量程 D多次实验的目的是为了探究普遍规律 14、为了增强学生体质,潍坊市将坐位体前屈作为中考体育考试项目之一、坐位体前屈测试仪原理如图所示,已知电源电压 6V,R1的电阻为 30,其中电阻丝R2粗细均匀,总长度为 30cm。闭合开关,推挡板 P 在B端时,坐位体前屈成绩为 0,电流表的示数为 0.05A;推挡板 P 在A端时,坐位体前屈成绩为 30cm。则()A电阻丝R2的最大阻值为 90 B

9、挡板 P 在A端时电压表的示数为 4.5V C电流表示数的大小能反映被测试者的成绩 D电压表示数为 3V 时,被测试者的成绩是 20cm 15、新冠肺炎疫情期间,体温检测成为社区、商场等公共场所一种重要的防控手段。如图甲为某电子测温仪的内部简化电路图,测温仪探头内有一热敏电阻Rt,其阻值随温度变化关系如图乙所示。R1为阻值可调的电阻箱,其最大电阻为 200,允许通过的最大电流为 0.3A,电流表的量程 00.02A,电源电压恒为 6V。某次测试时,将电阻箱的阻值调到 200,发现电流表示数为 0.01A。下列说法正确的是()8 A此时待测温度为 20 B此时电路的总功率为 0.06W C若通电

10、 1min,热敏电阻消耗的电能为 2.4J D若温度为 40,则电阻箱允许接入电路的最大阻值为 100 综合题 16、阅读短文,回答问题 超市电动搬运车 如图甲所示是超市常用的一种电动搬运车,用于超市卖场与库房间的货物运输及提升,下表是其相关参数,其电路工作原理示意图如图乙,当闭合开关 S1时,提升电动机 M1工作,将货物提升到指定高度。当闭合开关 S2时,进退电动机 M2工作,驱动搬运车前进或后退,电源是电压为 36V 的蓄电池组,当电池容量低于满容量的10%时,会报警提醒,返回充电座充电,电机效率是指电动机获得的有用机械能与消耗电能的比值。(g取10N/kg)型号 自重 最大载货量 蓄电池

11、电压 蓄 电 池容量 提升电机额定电压/额 定 功率 进退电机额定电压/额 定 功率 电机效率 PTE20X 0.4t 2t 36V 100Ah 36V/800W 36V/900W 80%9 (1)搬运车在提升重物过程中主要将电能转化为_;(2)下列关于对搬运车的蓄电池的说法正确的是_;A蓄电池充足电一次,消耗的电能约 1.296107J B蓄电池组充电时,化学能转化为电能 C蓄电池放电的过程中,蓄电池相当于用电器 D蓄电池组是由若干节蓄电池并联组成的(3)利用搬运车将 103kg 的货物放至货架,闭合开关 S1,货物向上匀速竖直提升 20s,则货物被提升了_m;(4)搬运车上有显示所载货物质

12、量的仪表,其电路如图丙所示,电源电压 24V,电流表(00.6A),滑动变阻器R2(60 1A),压敏电阻R1的阻值与所受压力F的关系如图丁所示,为了确保此电路能安全工作,R2的阻值应至少调至_;(5)搬运车检测到电池容量低至 10%时会报警提示返回充电,若剩余电池容量 20%的能量可供搬运车克服阻力做功,为确保能顺利返回充电,需要充电时搬运车离充电座最远 172.8m,则搬运车返回过程中受到的阻力为_N。17、阅读短文,回答问题 神舟号 神舟系列为载人航天飞船,如图是长征火箭将神舟十三号载人飞船发射升空的场景,中国载人航天技术的自主发展,向世界展示了民族创新能力的提高和国家综合实力的提升。1

13、0 从“神十三”发回的图片中,我们看到太空是那样清澈美妙。不过,如将太空作为人的生存环境则是十分恶劣的。由于失去大气层的防护,进入太空的宇航员易遭受宇宙射线等高能粒子的辐射,宇航员所面临的主要问题还有低气压、大温差等等。因此,宇航员进行太空行走时,一定要穿具有多种防护功能的舱外航天服。载人飞船在太空中飞行时,由于处在真空环境,它的舱门必须具有良好的密封性,为了检验飞船舱门的密封性能,科研人员采用了如下的方法:将待检验的飞船舱体 M 置于一个集气空腔 N 中。先对舱体 M 充入压强为1.0105Pa 的空气,再把集气空腔 N 抽成真空,若舱门漏气,一段时间后便会有气体从舱体 M 进入集气空腔 N

14、中。科研员设计了如图甲所示电路,利用RM、RN两个完全相同的压敏电阻来测量舱体 M 和集气空腔 N 中的压强。已知舱体 M 的容积为V,集气空腔 N 真空部分的容积为 4V,不计舱体 M 器壁的体积,整个过程温度不变。电路中R0的阻值为 10,电源电压为 9V。压敏电阻RM、RN的阻值随气体压强变化的关系如下表:压敏电阻受到的气压(105Pa)0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 压敏电阻对应的电阻值()50 40 30 22 15 12 10 8 6 5 4(1)神舟飞船的两侧各设置了一个黑色、宽大的太阳能电池板,它可以将_能转化为_能;(2)太

15、空中的温差很大,最高可达 250以上,而最低能低至-100以下,由此我们可以猜想,宇航员太空行走所穿的太空服_;A具有调节宇航服内内能的性质 B具有增加内能,隔热能力好的性质 C具有降低内能,隔热能力好的性质 D具有增加内能,热传递能力好的性质(3)当开关 S 与b相连,若舱体 M 漏气,则电压表的示数将_(选填“变大”或“变小”);(4)当开关 S 与a相连,若电压表示数为 4.5V,则该时刻舱体 M 的气压为_Pa;(5)实验表明,一定质量的气体在温度不变时,压强随体积的变化如图乙所示。若空气从舱体 M 中逸出,经过一段时间后,M、N 中的压强相等,开关 S 接在b处,则此时通过R0的电流

16、是_A。11 18、便携式无线加湿器,让你随时随地实现加湿自由。某品牌便携式无线加湿器,通过旋转开关 S 接触不同触点,实现高、中、低三个挡位的转换,其简化的工作电路如图所示,工作电压为 20V,R1=R2=R3=20。完成下列问题:(1)旋转开关 S 接触“2、3”两触点时,加湿器处于_挡位;(2)加湿器低挡位工作时,电路通过的电流是_A;(3)加湿器高挡位工作 10min,将消耗_J 的电能。12 人教版 2022 年初中物理欧姆定律_008 参考答案 1、答案:B 解析:闭合开关 S 和 S1,断开开关 S2,灯泡和变阻器串联,电流表测量电路电流,电压表测量灯泡两端的电压,在保障电路元件

17、安全的情况下,将滑动变阻器的滑片从最右端滑动到a点,由于灯泡电阻随温度变化,故可知此过程中电流表与电压表示数变化关系为图乙中的曲线,则另一次调节过程中电流表与电压表示数变化关系图像为图乙中的直线,滑动变阻器的滑片在最右端时,电路中总电阻最大,根据欧姆定律=可知,电路中电流最小,从图中可知是 0.25A,灯泡两端电压为 1V,变阻器两端电压为 UR=IR=0.25A20=5V 根据串联电路的电压特点可知电源电压 U=UL 实+UR=1V+5V=6V 再断开开关 S1闭合开关 S2,电阻R和变阻器串联,电流表测量电路电流,电压表测量R两端的电压,由图乙可知,两条图像中电压相等时(等于灯泡额定电压)

18、电路中的电流为I=0.3A;变阻器滑片在a点时,电路中的电流为 0.375A,电阻R两端的电压为 3.75V,此时变阻器接入电路中的电阻 a=6V-3.75V0.375A=6 R的阻值=R=3.75V0.375A=10 可知电路中的电流从 0.375A 变为 0.3A,根据欧姆定律可知电路中的总电阻变大,变阻器接入电路的电阻值变大,故滑片是从a点向右移动的。当电路中的电流为 0.3A 时,灯泡的额定电压等于R两端的电压,即 13 U额=IR=0.3A10=3V 在闭合开关 S 和 S1,断开开关 S2,且滑片在a点时,可知灯泡的额定电流 额=a=6V-3V6=0.5A 灯泡的额定功率 P额=U

19、额I额=3V0.5A=1.5W 闭合开关 S 和 S1,断开开关 S2,灯泡和变阻器串联,此时电路的最小功率为 最小=最小=6V0.25A=1.5W 当闭合开关 S 和 S2,断开开关 S1,且变阻器接入电路中阻值最大时,此时电路的最小功率为 最小=2总=(6V)210+20=1.2W 所以,电路的最小功率为 1.2W。故 ACD 错误,B 正确。故选 B。2、答案:C 解析:根据电路图可知,定值电阻R1、滑动变阻器 R2串联,电压表测量滑动变阻器R2两端电压,电流表测量电路电流;A因串联电路两端总电压等于各部分电压之和,所以电压表示数为 2V 时,定值电阻两端电压 1=2=6V 2V=4V

20、定值电阻的阻值 1=1=4V0.4A=10 14 故 A 错误;B滑片 P 向右移动,滑动变阻器接入电路的阻值增大,电路中的电流减小,电流表的示数减小,定值电阻两端的电压减小,由于电源电压不变,滑动变阻器两端的电压增大,电压表、示数都增大,故 B 错误;C滑片 P 移至变阻器中点时,R1和R2的阻值相同,定值电阻R1、滑动变阻器 R2串联,通过两个电阻的电流相同,由=2可知,R1和R2的功率相等,故 C 正确;D当R1和R2的阻值相同都为 10 时,电压表两端的电压为 3V,如果再增大滑动变阻器的阻值,电压表的示数将超过量程,因此滑动变阻器最大阻值为 10;由于滑动变阻器R2规格为“20 0.

21、5A”,电路中的最大电路为0.5A,此时滑动变阻器的阻值 2min=max1max=6V 0.5A 100.5A=2 为保证电路安全,滑动变阻器阻值可调节范围为 210,故 D 错误。故选 C。3、答案:B 解析:由电路图可知,灯泡 L 与滑动变阻器串联,电压表测灯泡两端的电压,电流表测电路中的 电流;ABC当滑片 P 向右移动过程中时,接入电路中的电阻增大,电路中的总电阻增大,电路中电流减小,灯泡两端的电压减小,电压表示数变小,灯泡变暗,故 A 错误,B 正确;C 错误;D电压表示数与电流表示数的比值正好是小灯泡的电阻,随着灯泡两端电压减小,灯泡的电阻减小,电压表示数与电流表示数的比值应变小

22、,故 D 错误。故选 B。4、答案:C 15 解析:A由图可知,电阻R1和变阻器R2并联,电流表 A1测量通过R1的电流,电流表 A 测量干路中的电流,电压表测量电源电压。当滑动变阻器的滑片 P 由最右端向中间移动时,电压表 V 的示数不变,变阻器R2接入电路中的电阻变小,由=2可知通过R2的电流变大,由并联电路电流的规律可知电流表 A 示数与电流表 A1示数的差值等于通过R2的电流,所以电流表 A 示数与电流表 A1示数的差值变大,故 A 不符合题意;B因并联电路中各支路独立工作、互不影响,所以滑片移动时,通过R1的电流不变,即电流表 A1的示数不变,通过R2的电流变大,由并联电路的电流特点

23、可知,干路电流变大,即电流表 A 的示数变大,电流表 A 示数与电流表 A1示数的比值变大,故 B 不符合题意;C电压表 V 的示数不变,电流表 A 的示数变大,所以电压表 V 示数与电流表 A 示数的比值变小,故 C 符合题意;D电压表 V 的示数不变,电流表 A1的示数不变,所以,电压表 V 示数与电流表 A1示数的比值不变,故 D 不符合题意。故选 C。5、答案:B 解析:由电路图可知,R1与R2并联,电流表 A1测R1支路的电流,电流表 A2测R2支路的电流,电流表 A 测干路电流,因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变,电流表 A1的示数不变;滑动

24、变阻器R2的滑片 P 由中点向右移动,接入电路中的电阻变大,由=可知,通过R2的电流变小,即电流表 A2的示数变小;因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表 A 的示数变小。A由并联电路电流的规律可知电流表 A 示数与电流表 Al示数的差等于电流表 A2示数,电流表 A2的示数变小,所以电流表 A 示数与电流表 Al示数的差变小,故 A 错误;B由电流表 A1示数不变、电流表 A2示数变小可知,电流表 A1示数与电流表 A2示数的比值变大,故 B 正确;16 C由电流表 A1示数不变、电流表 A2示数变小可知,电流表 A1示数与电流表 A2示数的和变小,故 C 错误

25、;D电流表 A 示数与电流表 A2示数的比值 2=1+22=12+1=12+1=21+1 R1的阻值不变,R2的阻值变大,所以 21+1 变大,电流表 A 示数与电流表 A2示数的比值变大,故 D 错误。故选 B。6、答案:C 解析:AB如图可知,在 S1、S2都闭合后,两灯泡并联,故有 U=U1=U2 各支路电流 1=11,2=22 因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故 AB 错误;CD因为在 S1、S2都闭合后,两灯泡并联,所以有 U=U1=U2 故 C 正确,D 错误。故选 C。7、答案:D 17 解析:A电阻是导体的属性,与他两端是否加电压无关,当R1与R2两端的

26、电压为 0 时,仍有电阻,故 A 错误;B导体电阻一定时,通过导体的电流与导体两端的电压成正比,用不同的电阻研究电流与电压的关系得出的结论应该是一样的,故 B 错误;C在电阻一定时,通过导体的电流与导体两端的电压成正比,是导体两端的电压大小决定了通过导体的电流大小,电压是由电源提供的,不由电流大小决定,故 C 错误;DR1与R2的阻值之比为 12=1122=3V0.6A3V0.3A=12 故 D 正确。故选 D。8、答案:C 解析:A电源电压为 18V,滑动变阻器滑片P滑至中点时,滑动变阻器阻值为 10,刚好分得 9V 电压,根据串联电路分压定律可得定值电阻R的阻值为 10,A 正确,但不符合

27、题意;B当滑动变阻器滑片P滑到最右端时,电路电阻最大,电流最小为 =总=定+滑=18V10+20=0.6A B 正确,但不符合题意;C滑动变阻器能承受的最大电流为 1A,因此电路最小电阻为 =18V1A=18 18 滑动变阻器至少接入的电阻为 滑=总 定=18 10=8 当滑动变阻器往左滑动的过程中,接入电阻小于 8 时,电路电路大于 1A,滑动变阻器烧坏,此时电路电流为0A,C 错误,但符合题意;D滑动变阻器滑片P移动到最右端时,滑动变阻器电阻最大,电压表测量滑动变阻器电压,根据串联电路分压原理可知,电压表示数最大,D 正确,但不符合题意。故选 C。9、答案:D 解析:A因为显示仪与R并联,

28、所以显示仪是电压表改装的,故 A 错误;BCD被测身高越高,滑动变阻器连入电路的电阻越小,根据欧姆定律 =可知,电路中的电流越大,定值电阻R0两端的电压越大,又根据 可知,电路消耗的功率也越大,故 D 正确,BC 错误。故选 D。10、答案:D 解析:A由电路图可知,两个电阻串联,根据串联电路电阻分压特点,热敏电阻Rt的阻值越大则其分压越大,而其两端电压允许最大值为 3V,此时电路电流为 19 =6V 3V40=340A 则热敏电阻Rt的阻值为=3V 403A=40 根据图 2 数据可知,此时可测量的最高温度为 30,故 A 不符合题意;B温度表为 0时,热敏电阻Rt的阻值不为零,故Rt的两端

29、电压不为零,不应标在电压表零刻度处,故 B不符合题意;C若增大电源电压U,电压表的量程仍为 03V,根据串联电路的分压作用知,定值电阻两端的电压增大,由欧姆定律=知电路的电流增大,热敏电阻的阻值Rt的阻值减小,电路可测量的最高温度减小,故 C 错误;D若U增大 3V,R增大 45,热敏电阻Rt的两端电压允许最大值为 3V,此时电路电流为=9V 3V85=685A 则热敏电阻Rt的阻值为=3V 856A=42.5 热敏电阻Rt的阻值越大则可测量的最高温度越大,故电路可测量的最高温度将增大,故 D 符合题意。故选 D。11、答案:ABD 解析:A由图示知,当电阻R两端的电压为 2V 时,通过电流为

30、 0.1A。那么R的阻值 =2V0.1A=20 故 A 正确;20 B由图示知,灯泡 L 的U-I图像是弯曲的,其阻值是变化的,且灯泡两端的电压变大,灯丝的温度升高,电阻变大,故 B 正确;C灯泡和电阻R串联,通过的电流为 0.15A 时,由图示知,电阻R两端的电压为 3V,灯泡两端的电压比 1V 大,据串联电路的电压特点知,总电压要比 4V 大,故 C 错误;D灯泡和电阻R并联接在在 2V 的电源中,由图示知,通过灯泡 L 的电流为 0.25A,通过电阻R的电流为 0.1A,则干路的电流 1=0.25A+0.1A=0.35A 故 D 正确。故选 ABD。12、答案:ABC 解析:AB如图所示

31、,两电阻串联,电压表测R0两端电压,逐渐增大光敏电阻的光照强度,R的阻值变小,根据欧姆定律,当电源电压一定时,总电阻变小,电路中电流变大,即电流表示数变大;定值电阻R0两端的电压变大,即电压表示数变大。故 AB 错误,AB 符合题意;C根据欧姆定律,电压表与电流表的示数之比为定值电阻R0的阻值,是一个定值,故 C 错误,C 符合题意;D由于电路中电流变大,由=可知,当电源电压一定时,总功率变大。故 D 正确,D 不符合题意。故选 ABC。13、答案:ABD 解析:A电压一定时,电流与电阻成反比,故 A 正确;B由图知,这个不变的电压为 21 =0.4A 5=2V 故 B 正确;C换用 2 电阻

32、做实验时,控制电阻两端的电压不变,故不需要更换电压表量程,故 C 错误;D多次实验是为了得出普遍性的规律,故 D 正确。故选 ABD。14、答案:ABD 解析:A根据题意,如图所示,由于电压表接在滑片上,所以电流经过整个滑动变阻器,电压表测滑动变阻器右侧的电压,滑动变阻器相当于接入了最大阻值,电路中的总电阻为 总=6V0.05A=120 由串联电路电阻的关系可得滑动变阻器的最大电阻为 2=总 1=120 30=90 故 A 符合题意;B当挡板 P 在A端时电压表测整个滑动变阻器两端的电压,其示数为 2=2=0.05A 90=4.5V 故 B 符合题意;C由于移动滑片无法改变滑动变阻器接入的阻值

33、,根据欧姆定律,电路中的电流是一定的,没有变化,故 C不符合题意;D电压表示数为 3V 时,则电压表测量的电阻为 PB=2=3V0.05A=60 22 则PB的长度为 =30cm90 60=20cm 故 D 符合题意。故选 ABD。15、答案:ABC 解析:由电路图可知,R1与Rt串联,电流表测电路中的电流。A电路中电流表的示数I=0.01A 时,电路的总电阻 总=6V0.01A=600 因串联电路中总电阻等于各分电阻之和,所以,热敏电阻的阻值 Rt=R总-R1=600-200=400 由图丙可知,此时环境温度是 20,故 A 正确;B此时电路的总功率为 P=UI=6V0.01A=0.06W

34、故 B 正确;C通电 1min,热敏电阻消耗的电能为 Wt=I2Rtt=(0.01A)240060s=2.4J 故 C 正确;D由图丙可知,环境温度为 40时,热敏电阻的阻值Rt=200,由电流表的量程为 00.02A 可知,电路中的最大电流I大=0.02A,则电路的最小总电阻 23 总=大=6V0.02A=300 电阻箱接入电路中的最小阻值 R=R总-Rt=300-200=100 由题意可知,电阻箱最大电阻为 200,故 D 错误。故选 ABC。16、答案:机械能 A 1.28 32 1200 解析:(1)1搬运车的电动机工作时,消耗了电能,获得了机械能,将电能转化为机械能。(2)2A蓄电池

35、充足电一次,消耗的电能 W=UIt=36V100A3600s=1.296107J 故 A 正确。B蓄电池组充电时,电能转化为化学能,故 B 错误。C蓄电池放电的过程中,化学能转化为电能,此时蓄电池相当于电源,故 C 错误;D由表格数据知蓄电池电压为 36V,是由多节电池串联而成的,故 D 错误。故选 A。(3)3当闭合开关 S1时,提升电动机 M1工作,将货物提升到指定高度;由表格数据可知,提升电机功率 P1=0.8kW=800W 20s 内电动机消耗的电能 W电=P1t=800W20s=1.6104J 24 此时电机的效率为 80%,则电能转化为的机械能 W机械=W电80%=1.6104J8

36、0%=1.28104J 由 W=Gh=mgh 可得,货物被提升的高度 =机械=1.28 104J1 103kg 10N/kg=1.28m(4)4由图丁可知,载重量越大时,托盘受到的压力越大,R1的阻值越小;由丙中电路图可知,R1与R2串联,电流表测电路中的电流,当托盘受到的压力越大,R1的阻值越小,根据=可知,电路的电流越大,电流表的示数越大,由表格数据可知,最大载货量 m2=2t=2000kg 则托盘受到的最大压力 F=G2=m2g=2000kg10N/kg=20103N 由图丁可知,此时压敏电阻R1=8,因电流表量程为 00.6A,变阻器允许通过的最大电流为 1A,且串联电路中电流处处相等

37、,所以当电流表的示数最大为I=0.6A 时,载重量最大,R2接入电路中的阻值最小,电路的总电阻 =24V0.6A=40 因串联电路中总电阻等于各分电阻之和,所以,R2的阻值为 R2=R-R1=40-8=32 即为了确保此装置能安全运行,R2的阻值应至少调至 32。(5)5车的质量为 25 m1=0.4t=4102kg 车的重力为 G1=m1g=4102kg10N/kg=4103N 由题意知,克服摩擦力做的功为 Wf=UIt10%20%80%=36V100A3600s10%20%80%=2.0736105J 搬运车返回过程中受到的阻力为 =f=2.0736 105J172.8m=1200N 17

38、、答案:太阳 电 A 变大 0.6105 0.225 解析:(1)12目前直接利用太阳能的方式主要有两种,一是用焦热器把水等物质加热,二是用太阳能电池把太阳能转化成电能。神舟飞船的两侧各设置了一个黑色、宽大的太阳能电池板,它可以将太阳能转化为电能。(2)3人体在宇航服内要保持恒温,而在太空中的温差很大,最高可达 250以上,而最低能低至-100以下,故宇航员太空行走所穿的太空服应具有调节宇航服内内能的性质,故 A 符合题意,BCD 不符合题意。故选 A。(3)4由图甲知,S 接b时,RN与R0串联,电压表测R0两端的电压,电流表测电路中的电流。当舱体 M 漏气时,气体从舱体 M 中进入集气空腔

39、 N,集气空腔 N 中的压强变大。由表格数据可知,压敏电阻RN的阻值变小,由分压原理可知,压敏电阻的电压变小,根据串联电路电压的规律,电阻R0两端的电压变大,即电压表的示数变大。(4)5由图甲知,开关 S 接a时,RM与R0串联,电压表示数为 4.5V,由串联电路特点和欧姆定律可得,通过RM的电流 M=0=V0=4.5V10=0.45A 26 所以此时RM连入电路的阻值为 M=0M=9V-4.5V0.45A=10 由表中数据知,此时舱体 M 的气压为 0.6105Pa。(5)6舱体 M 的容积为 V,集气空腔 N 真空部分的容积为 4V,若空气从舱体 M 中逸出由题意和图象可知,当 M、N 中

40、的气体压强相等时,气体的总体积变成原来的 5 倍,即 5V,由图乙图象知,M、N 中的气压值均为0.2105Pa,查表可知,此时RM、RN的电阻值均为 30,开关 S 接在b处,由串联电阻的规律及欧姆定律,电路中的电流=N+0=9V30+10=0.225A 即此时通过R0的电流为 0.225A。18、答案:中温 0.5 2.4104 解析:(1)1旋转开关 S 接触“2、3”两触点时,R1被短路,电路中只接入电阻R2,此时的电阻大小介于两电阻串联和两电阻并联之间,根据公式=可知,电流介于两电阻串联和两电阻并联之间,由P=UI可知,此时电路中的电功率也介于两电阻串联和两电阻并联之间,故此时处于中温挡。(2)2 旋转开关 S 接触“1、2”两触点时,R1和R2串联,此时加湿器处于低温挡,已知电源电压U=20V,R1=R2=20,则电路中通过的电流 =1+2=20V20+20=0.5A(3)3 旋转开关 S 接触“3、4”两触点时,R2和R3并联,此时加湿器处于高温挡,根据欧姆定律和并联电路电流的特点可得 总=2+3=2+3=20V20+20V20=2A 27 通电时间 t=10min=1060s=600s 则加湿器高挡位工作 10min,消耗的电能 W=UIt=20V2A600s=2.4104J

展开阅读全文
