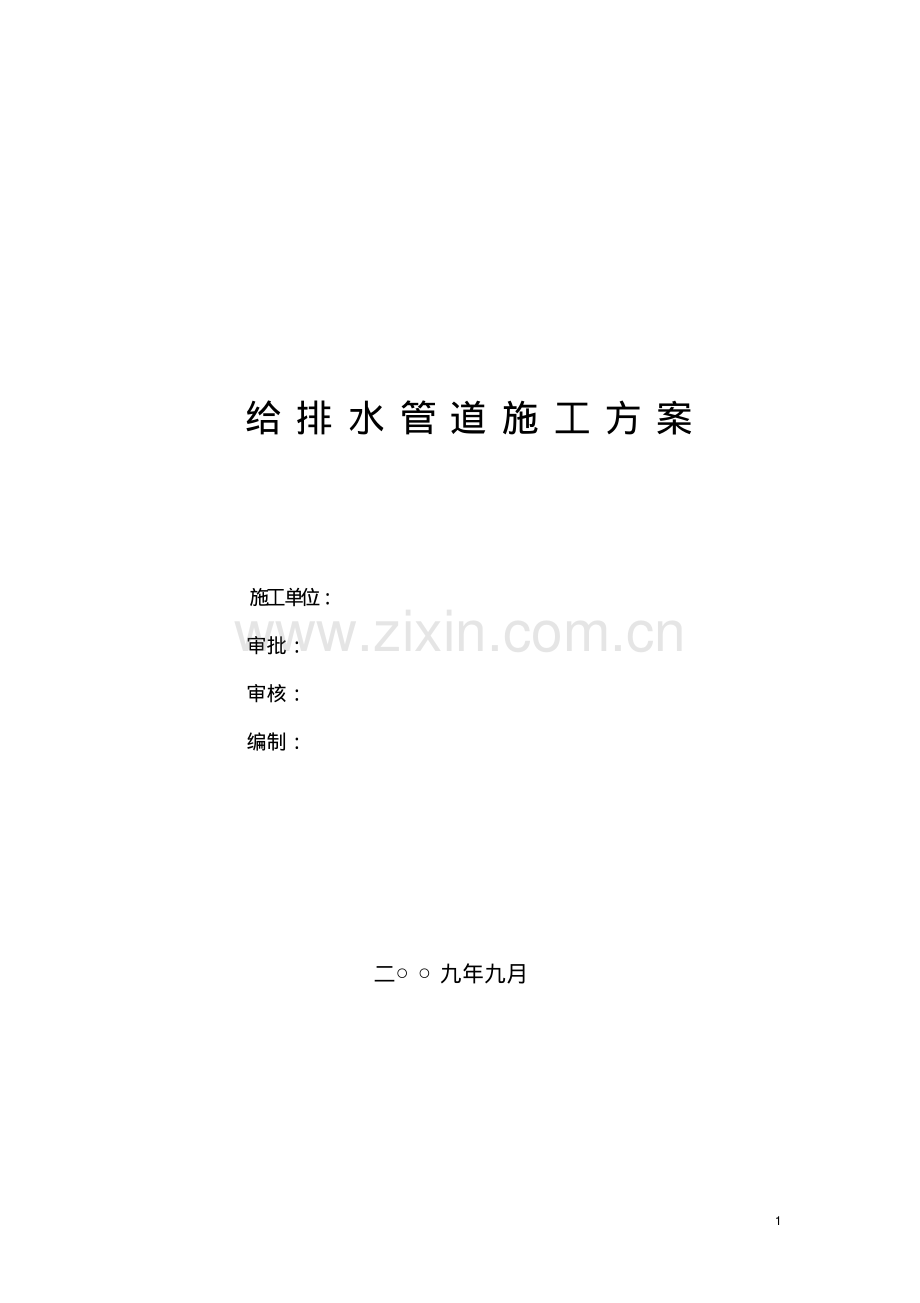

1、1 给 排 水 管 道 施 工 方 案施工单位:审批:审核:编制:二九年九月2 目录一、编制说明二、编制依据三、施工程序四、施工准备五、施工技术及质量要求六、安全技术措施七、劳动力配置计划八、主要工、机具计划和手段用料计划九、检验、测量器具配备表3 一、编制说明1、珠海横山岛联系桥给水管道施工主水管线约1100 米,规划路与洲仔路约78米桥面约 432 米。管材管径均为 DN300mm。为确保施工质量,特编制此施工方案。2、工程给水管道管材一览表:序号名称管径(mm)材质长度(m)备注1 直缝焊接钢管DN300 Q235-B 1100 2 3 4 5 6 3、施工中要加强管理,严格控制每一道质
2、量控制点,上一道质量控制点自检与监理共检不合格时,不允许进入下一道质量控制点的安装。材料验收;定位放线;管道基础及筑井施工;管道安装及组对;管道焊接;管道防腐;管道试压;管道隐蔽;中间交接。二、编制依据(1)给水排水管道工程施工及验收规范GB50268-97(2)建筑给水排水设计规范 GBJ16-87(3)钢质管道聚乙烯胶粘带防腐层技术标准SY/T0414-98(4)现场设备、工业管道焊接工程施工及验收规范GB50236-98(5)汉业房产开发有限公司横山桥工程招标文件(6)横山桥给排水施工图纸(珠海市规划设计院)4 三、施工程序1、地下管道施工程序四、施工准备1、施工技术准备1.1 参加由建
3、设单位组织的四方(设计单位,建设单位,监理单位,施工单位)图纸会审,并做好记录。1.2 编制并报审施工方案,施工前对施工人员进行详细的技术交底。1.3 组织施工人员认真熟悉图纸,施工方案,技术资料,安全技术措施。2、施工现场准备2.1 地下管的坐标、坡度是管网施工中最易出问题的地方,要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点,尤其是相距交叉的管道应在交叉部位标注出高程和管径,在施工中应反复测量核实避免出现管线交叉相撞的情况。2.2 按照施工总平面布置的要求堆放材料、摆放施工机具,布置管道预制场地、管道材料验收方案编制工机具准备图纸会审测 量 放 线管 沟
4、 开 挖管 道 防 腐沟底垫层处理复测标高、管道找正分 段 系 统 试 压管 道 预 制隐蔽前检查土 方 回 填最 终 水 压 试 验管 道 安 装交 工 验 收5 搭建临时设施。2.3 施工机具准备齐全。2.4 施工现场的水、电、气、道路具备安装条件,各种安全、防护措施齐全并到位,同时应准备好风、雨、雪等恶劣天气条件下的施工措施,要将施工中的困难充分考虑到。五、施工技术及质量要求1、施工测量1.1 施工前,建设单位组织有关单位向施工单位进行现场交桩。1.2 临时水准点和管道轴线控制桩设置牢固,易于观测,开槽铺设管道的沿线临时水准点,每 200m设 1 个以上。1.3 临时水准点,管道轴线控制
5、桩,高程桩,应经过复核后方可使用并加以保护,施工过程中应经常校核,防止被破坏。1.4 施工测量的允许偏差应满足下列要求表 5-1序号检查项目允许偏差1 水准点测量高程闭分差20L(mm)2 导线测量方位角闭合差 40n(mm)3 导线测量相对分差1/3000 4 直接量测距两次较差1/5000 注:1、L 为水准测量闭合路线的长度(km)。2、n 为水准或导线测量的测站数。2、管道材料验收2.1 管子、管件及阀门具有制造厂的合格证明书,并进行外观检查。管子上应有钢管的牌号、规格等印证或标牌,并对阀门及管道附件按设计要求核对规格型号、材质。2.2 阀门检验:阀门安装前,应进行强度和严密性试验。试
6、验应在每批(同牌号、同型号、同规格)数量中抽查10%,且不少于一个。阀门的强度试验压力为公称压力的 1.5 倍;严密性试验压力为公称压力的1.1 倍。阀门的壳体压力试验和密封试验必须用洁净水进行,并做好阀门试压记录。2.3 法兰密封面应平整光滑,不得有毛刺及径向沟槽。凸凹面法兰应能自然嵌6 合。2.4 石棉橡胶等非金属垫片应质地柔韧无老化变质或分层现象。表面不应有折损皱纹等缺陷。3、管道预制3.1 管道预制程序如下:3.2 管道预制前,各小组应将流程图、平面布置图与现场实际情况进行核对,确定无误后再下料。3.3 碳钢管一般用氧乙炔气割方式下料,镀锌钢管和管径 DN 50mm 的碳钢管用机械法切
7、割。3.4 切口表面应平整,无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。切口倾斜偏差不应大于管子外径的1%,且不得超过 3mm。3.5 管道的坡口加工形式及组对间隙见图5-1:坡口加工形式及组对间隙图 5-1 项次厚 度 S 坡口名称坡 口 形 式坡 口 尺 寸备 注间隙C 钝边P 坡口角度()1 39 V形坡口02 01.5 6575 2 1026 V形坡口04 02 605 3.6 管子、管件对接焊口的组对应做到内壁齐平,内壁错边量不宜超过壁厚的10%,且不应大于 2mm。3.7 管道预制应考虑运输和安装的方便,并留有调整活口。预制完毕的管段应将内部清理干净,封闭管口并编好标号妥
8、善保管。3.8 预制管道组合件应具有足够的刚性,不得产生永久性变形。3.9 焊接方法选择:金属管道对焊全部采用手工氩弧焊打底,手工电弧焊盖面;3.10 焊接技术要求3.10.1 严格执行焊材的入库、保管、烘干(J422 烘干温度 150/h)、发放、回收下料坡口加工组对焊接检查7 制度。3.10.2 焊条使用前必须按规定进行烘干、恒温,随用随取。3.10.3 当施工现场环境出现以下任一情况时,应采取防护措施方可进行焊接。a、雨、雪天;b、风速超过 8m/s c、环境温度在 5以下。当环境湿度超过 90%时,应停止进行焊接作业。4、沟槽开挖4.1 开槽准备:开槽前应仔细测量放线,明确开挖的宽度、
9、坡度和深度;在建设单位的组织下了解管线走向上地下障碍物的情况并作出标示,对于不能完全确定的地下障碍物应找斟探部门仔细的核实。4.2 开槽的原则:以机械开挖,人工清槽为主,机械开挖到管底设计深度以上200mm,然后人工清到设计标高,禁止扰动原土层,当多条管线并列行走时且间距较小可采用联合管沟开挖。4.3 沟槽排水:当地下水位较高的地方应设置井点降水,将水位降至沟槽底以下 0.5m;沟槽开挖后沟内应设置排水沟和排水井,并及时将沟槽内的水排走。4.4 管道沟槽底部的开挖度按下式计算:BD12(b1b2b3)其中:B管道沟槽底部的开挖宽度(mm)D1管道结构的外缘宽度(mm)b1管道一侧的工作面宽度(
10、mm)按规范选取 b2管道一侧的支撑厚度,可取150-200mm b3现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)4.5 沟槽开挖的坡度根据土壤地区情况,地下水位及管沟的深度来确定,必要时沟槽还需进行支撑,以保证管道施工时不塌方不影响管道的下管工作。5、管基施工5.1 钢管及球墨铸铁管:采用原土直埋,如遇回填土应作相应的基础处理。5.2.双壁 UPVC 波纹管:采用 200mm 厚砂垫层基础,如遇回填土处应分层夯实。管道基础支承角 2=120;如遇局部超挖或发生扰动时的基础处理。5.3.砼预应力管:管基采用混凝土垫层。8 6、管道防腐6.1 地下管采用复合型聚乙烯防腐胶带加强级进行防腐
11、,总干膜厚度不小于1.4mm,执行 SY/T0414-98钢质管道聚乙烯胶带防腐层技术规程。防腐程序为:6.2 将管道架空后,管道表面处理采用喷砂除锈法,局部后期用机械除去管外表面铁锈及污渍,使管外表光洁、无毛刺。6.3 在除锈合格并除去表面粉尘的钢管上涂刷底漆使其形成均匀薄膜,待底漆表面干后(手触不粘手),即缠绕防腐胶带。底漆涂刷前应充分搅拌均匀,当其较稠时,应加入相应的溶剂稀释。底漆应均匀涂刷,应无漏涂、无积聚现象发生。6.4 在涂好底漆的钢管上采用搭接缠绕法进行防腐胶带及保护带施工,胶带搭接宽度不应少于胶带宽度的55%。绕带各圈应平行,不得扭曲皱折,缠带时要按紧胶带,使其产生10-20N
12、/cm 的张力,以保证搭接缝严密合缝。6.5 补口 连接部位和焊缝处应使用补口胶带进行缠绕补口,补口层与原防腐层搭接宽度不少于 100mm。补口时应除去管端防腐层的松散部分,除去焊缝处的焊瘤、毛刺和其他污物。补口处应干燥、清洁。先在接口部位涂底漆并缠一层内胶带作额外保护,然后按正常搭接宽度缠带施工。7、管沟回填7.1 管沟回填的一般原则:各种隐蔽工程检查合格,包括管道坐标、标高坡度、管基强度复测合格并经工程监理确认,施工记录齐全;压力管道在水压试验前,除接口外管道两侧及管顶以上500mm 应予回填;无压管道的沟槽应在闭水试验合除锈涂底漆缠防腐带缠保护带补口9 格后回填。7.2 回填质量要求:管
13、顶500mm 以下的回填土应为细粒土,不得含有机物、冻土及大于 500mm 的硅、石等硬物。7.3 沟槽回填前清除槽内的杂物,保证沟槽内不得有积水,井点降水应将水位保持在槽底以下0.5m;回填土从管道两侧均匀对称倒入,管顶500mm 以下回填土采用木夯分层轻压夯实,管顶 500mm 以上部分可采用蛙式夯,压路机等机械工具结合起来进行夯压。7.4 管道两侧回填土的压实度应满足:对钢管道,其压实度不小于95%;沟槽位于路基范围以内,其管顶以上250mm 范围内回填土表层的压实度不小于87%,其它部位回填土的压实度符合规范规定。沟槽位于路基以外,其管顶以上高为500mm 应松填,其压实度不大于85%
14、,其余部位不小于 90%。7.5 管道试压及试水合格,接口防腐完毕后,可进行回填。8、管道安装8.1 金属管道安装8.1.1 管道安装前检查防腐层有无破损情况,否则及时修补;管节应逐根测量、编号,宜选用管径相应最小的管节组对对接。8.1.2 管道下沟前再次测量确认沟底的标高、坡度,管基质量,并标准出管道安装中轴线,打出定位中心桩。8.1.3 管道下沟采用软质吊带或在钢丝绳强外套软管等可靠的吊装索具,防止将防腐层破坏。管道下管时要平稳,不得触碰沟壁或沟槽支撑板等挡土设施。8.1.4 管道组对时可用龙门吊和卡具配合组对,管道定位时每根管子必须按中心线找直对中,已稳固好管段的坡度用水准仪进行检查是否
15、准确,管底与管基贴合紧密。8.1.5 对于卷管对口时纵向焊缝应放在管道中心管线上半圆的45左右处;纵向焊缝应错开,当管径小于 600mm 时错开的间距不小于100mm;当管径大于 600mm时错开的间距不小于300mm;环向焊缝距支架不小于100mm;直管段两环向焊缝间距不小于 200mm;管道任何位置不得有十字形焊缝。10 8.1.6 管道上安装阀门必须经压力试验合格,压力管道上采用的闸阀安装前应进行启闭检验,并宜进行解体检验;管道上安装的法兰面与管中心线垂直,接口的两片法兰面相互平行,螺栓应自由的穿过两片法兰的螺栓孔,螺栓安装方向一致,螺母应对称紧固,紧固好的螺栓应露出螺母之外。法兰埋入土
16、中时应采取防腐措施。8.1.7 钢管对口检查合格后可以进行点焊,点焊采用与接口相同的焊接材料,点焊时对称施焊,厚度与第一层焊接厚度一致,钢管的纵向焊缝与螺旋焊缝处不得点焊。点焊长度及间距符合下表。表 5-2管径(mm)点焊长度(mm)环向点焊点(处)300-500 50-60 5 600-700 60-70 6 800 80-100 点焊间距不大于400mm 8.1.8 组合钢管固定口焊接及两管段间的闭合焊接,应在无阳光直照和气温较低时施焊;与法兰接口两侧相邻的第一至第二个刚性接口或焊接接口,待法兰螺栓紧固后方可施工。8.1.9 管道焊接完,水压试验前对焊缝进行外观检查,焊缝的外观质量见下表。
17、焊缝的外观质量表 5-3检查项目技术要求外观不得有熔化金属流到焊缝未熔化的母材上,焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷,表面光顺,均匀,焊道与母材应平缓过渡宽度应焊出坡口边缘2-3mm 表面余高应小于或等于1+0.2 倍坡口边缘宽度,且不应大于4mm 咬边深度应小于或等于0.5mm,焊缝两侧咬边总长不得超过焊缝长度的10%,且连续长度不应大于100mm 错边应小于或等于0.2t,且不应大于2mm(t 为壁厚 mm)未焊满不允许钢管安装允许偏差表 5-4检查项目允许偏差(无压力管道)允许偏差(压力管道)11 轴线位置15 30 高程10 20 8.2 非金属管道施工8.2.1 (
18、UPVC)塑料管采用承插式连接,施工中保证涂刷粘胶均匀饱满,插口进入取口内后旋转一个小角度,以保证胶水充分接触管壁,保证粘洁的牢固性。8.2.2 非金属管道基础及安装的允许偏差见下表表 5-5 项目允许偏差无压力管道压力管道垫层中线每侧宽度不小于设计规定高程0-15 管道基础混凝土管座平基中线每侧宽度0+10 高程0-15 厚度不小于设计规定管座肩宽+10-5 肩高 20 抗压强度不低于设计规定蜂窝麻面面积两井间每侧1.0%砂或砂砾厚度不小于设计规定支承角侧边高程不小于设计规定管道安装轴线位置15 30 管道内底高程D1000 10 20 D1000 15 30 刚性接口相邻管节内底错口D10
19、00 3 3 D1000 5 5 8.3 .管道系统试验方案单独编制。六、安全技术措施1、所有参与施工的人员应进行入场安全教育,了解公司的安全管理制度,熟12 悉施工现场的作业环境,签字。2、项目部针对专业作业情况制定安全管理措施,编制出应急预案,组织相关人员学习,落实各种安全劳保用品,技措施准备情况,以保证各种安全管理的措施落实到位。3、施工人员入场作业必须穿戴好劳保用品。4、土方开挖后应及时的加支撑,开挖时按要求放坡,开挖拉走禁止在沟边放大量的土方,回填的土方应按规范要求堆到距沟边0.5 米以外。6、开挖后的沟槽边应设置护栏,夜间设警示灯。7、管道堆放要合理,禁止在沟沿堆管,安装后的管道要
20、及时的封口,管沟内有人施工时,沟上面应有监护人。七、劳动力配置计划表 7-1 序号名称数量(人)备注1 施工队长1 2 技术员2 3 管工4 4 起重工1 5 焊工7 6 油工6 7 测量工1 8 电工1 9 力工8 10 安全员1 11 合计32 13 八、主要工、机具计划和手段用料计划1、主要工、机具计划表 8-1序号名称规格型号单位数量备注1 汽车吊16t 台1 25t 台1 2 反铲挖掘机0.5m3台2 3 载重汽车10t 台1 4 电工工具套1 5 焊把个10 6 试压泵SY-350 套1 7 水准仪S2台1 8 潜水泵台4 9 空压机V-0.6/7 台1 10 手拉葫芦3t 台2
21、1t 台5 11 远红外电焊条烘干炉ZYH-60 台1 12 硅整流焊机ZX5-400 台5 13 逆变焊机ZX7-400 台5 14 气焊工具表、把齐套3 15 磨光机台5 16 12 寸活动扳手把5 17 木工锯把2 18 铁锹把5 19 大锤把3 14 2、技术措施和手段用料计划表 8-2 序号名称及规格单位数量备注1 脚手架管 483 t 3 2 扣件套100 3 篷布m280 4 镀锌铁丝8#kg 50 5 道木 2002002500mm 根30 6 毛刷 4把30 7 腻子kg 80 8 钢板 Q235A =16mm m24 9 跳板=50 块40 10 焊把线600 m 11 两相电源线300 m 九、检验、测量器具配备表表 9-1 工程项目珠海横山岛联系桥给水管道管网安装检测参数名称参数允许偏差配备器具名称器具准确度单位数量中心线按规范全站仪0.1mm 台1 标高按规范水准仪0.5mm 台1 长度1.0mm 钢盘尺1mm 把2 长度2mm 钢卷尺1mm 把6 垂直度0.5mm 经纬仪0.5mm 台1 压 力0.01MPa 压力表1.5 级块4 焊缝外观按图样焊口检测尺0.5mm 块2 厚度按要求测厚仪0.01mm 台1
