中铁二局集团电务工程有限公司成都天府大道南延线电气工程项目部

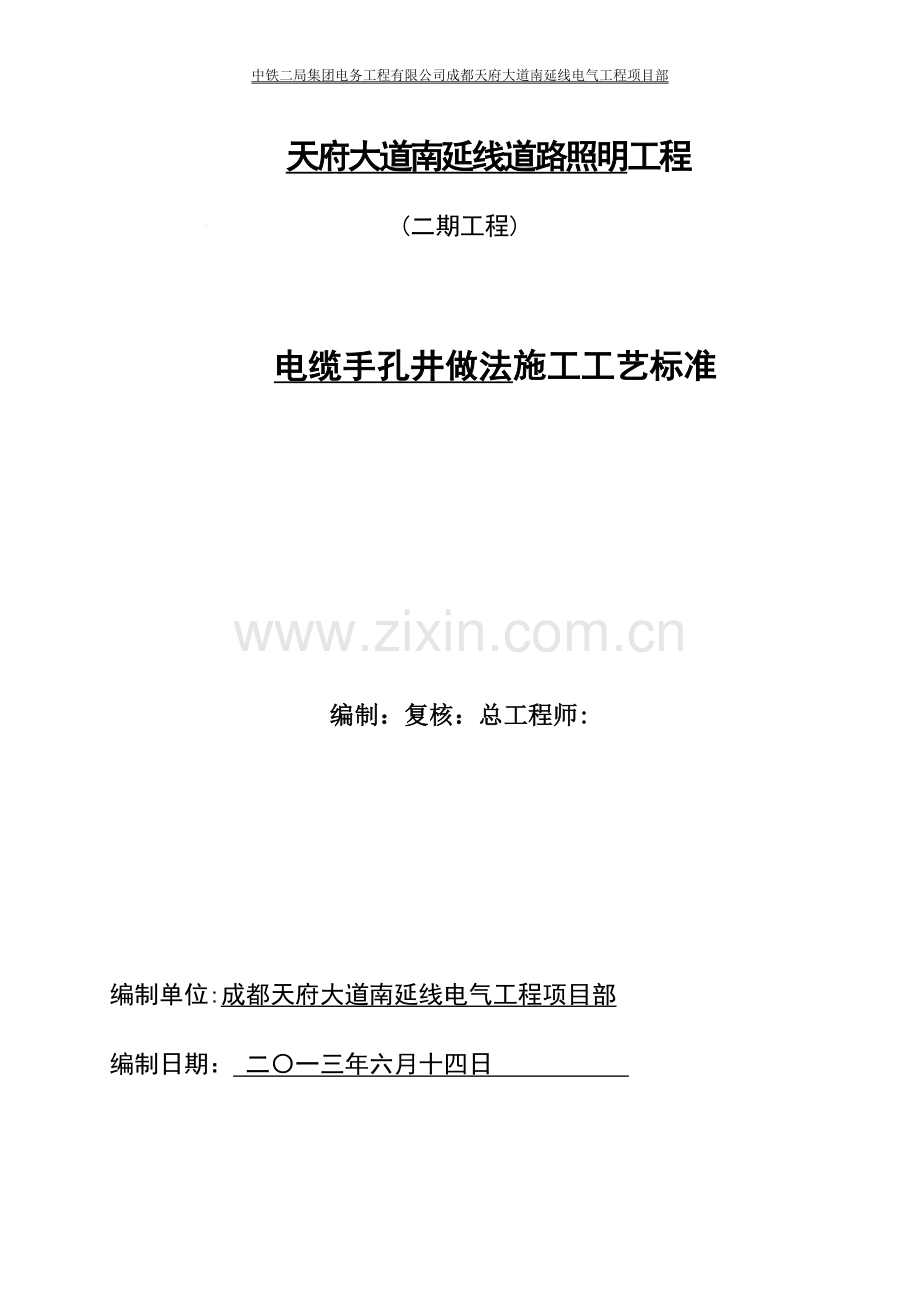

天府大道南延线道路照明工程
(二期工程)

电缆手孔井做法施工工艺标准

编制：复核：总工程师:

编制单位:成都天府大道南延线电气工程项目部
编制日期： 二〇一三年六月十四日
目录
目录— 1 —
电缆手孔井做法施工工艺标准— 2 -
1施工工艺依据— 2 —
1。1施工设计图— 2 —
1.2施工规程— 2 —
2施工范围— 2 —
3施工准备— 2 —
3。1劳动组织- 2 —
3.2工机具— 3 -
3。3主要材料— 3 -
4操作程序- 4 —
4.1工序流程图— 4 -
4。2电缆手孔井做法图(见图号ZM-15）— 4 —
5操作要领— 4 —
5.1准备工作— 4 -
5。2定位放线- 5 -
5.3挖基础坑— 6 -
5.4铺滤水沙层- 6 —
5。5架模- 7 —
5.6砂浆砖砌体- 7 —
5。7找平- 7 —
5。8安装井座— 7 —
5。9安装井盖- 7 -
5。10拆摸- 7 -
5。11成品保护— 8 —
5。12清场退场- 8 —
6注意事项- 8 -

电缆手孔井做法施工工艺标准
1施工工艺依据
1。1施工设计图
天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000~K8+440（修改审定稿）。
1.2施工规程
《城市道路照明工程施工及验收规程》（CJJ89-2012)。
2施工范围
天府大道南延线（二期）照明工程，其里程：K6+000~K17+314,且必须在绿化带或人行道、公交停靠站台、中央分隔带、主辅分隔带内。
3施工准备
3.1劳动组织
序号
项目
单位
数量
备注
1
负责人
人
1
负责组织实施安装工作
2
协调人
人
1
负责工程协调
3
挖基础坑
人
4
负责挖基础坑及回填
4
铺滤水沙层
人
3
负责基础铺滤水沙层
5
架模
人
4
负责架模
6
砌砖
人
4
负责100＃砂浆砖砌体
7
抹水泥沙浆
人
2
负责水泥沙浆
8
技术工
人
2
负责基础中心点及打平
9
测量工
人
2
负责测量及记录
10
安全防护员
人
2
负责安全防护工作
3.2工机具
序号
名称
规格
单位
数量
备注
1
水罐
3立方米
只
1
租用
2
载重汽车
5t
辆
1

3
铁铲

把
4

4
钢钎
1。7
根
4

5
十字镐

把
4

6
水桶

个
2

7
水瓢

把
2

8
标桩

根
10

9
花杆

根
3

10
经纬仪

台
1

11
钢卷尺

把
2

3。3主要材料
序号
名称
规格
单位
数量
备注
1
手孔井模具

套
1

2
井座井盖

套
1
井盖铸有明显“路灯”字样及配锁
3
标砖

匹
350

4
PVC管
Φ75＊1000
根

5
镀锌扁钢
—40*4
m

6
焊锡条
¢3。2*350
条

7
水泥
325＃
kg
60

8
粗砂

kg
25

9
水

kg
15

10
沥青

kg

11
棉纱

kg
0。2

4操作程序
准备工作
定位放线
挖基础坑
铺滤水沙层
架模
100#砂浆砖砌体
水泥砂浆找平
安装井座
拆模

安装井盖

成品保护

清场退场

4.1工序流程图

4。2电缆手孔井做法图（见图号ZM—15—1、2）

5操作要领
5。1准备工作
（1）首先熟悉电缆线路的图纸及电缆手孔井做法图,并准备材料工机具等。
(2)在施工现场对照图纸进行现场调查,确认电缆经过的手孔井的地点，仔细审核施工放线的依据。
(3）对本工程使用的测量仪器进行复核，确保精度要求.没有检验合格证或仪器超出检验时效地严禁使用.
5。2定位放线
5。2。1手孔井位置及预埋管位置示意图（附后）；
5。2。1.1施工设计图里程及电缆手孔井做法图，图号ZM-15一1、2；
5。2.1.2手孔井设置在人行道上：手孔井中心点距道路边缘距离1500mm，且距灯基础（或人行道的断口处)边缘距离不小于1500mm；
5.2.1。3手孔井设置在主辅分隔带上：手孔井中心点距道路边缘为4750mm,且距灯基础（或主辅分隔带的断口处)边缘的距离不小于1500mm；
5.2.1。4手孔井设置在中央分隔带上:手孔井中心点距距道路边缘为4000mm，且距灯基础（或中央分隔带的断口处）边缘的距离不小于1500mm；
5。2.1.5手孔井设置在公交停靠站台上:手孔井中心点距距道路边缘为1250mm（或站台中心)，此处三个手孔井的过道管均进入井内50mm,且三井中心连线垂直道路.
5。2。1。6绝不允许手孔井设在道路上.
5.2.1。6手孔井内无钢管进入时，必须预埋好镀锌扁钢—40＊4,各伸出手孔井外100mm，并预埋好PVC管φ75＊1000，PVC管井内50mm；手孔井内有钢管进入时,必须镀锌扁钢—40*4与钢管焊接后一起预埋。
5。2。2手孔井放线测量（与过街管道预埋测量同步进行）：
根据设计图纸、已知座标体系点N(含里程、高程、偏距、X、Y等相关数据）,利用全站仪、花杆等测量仪器和工具，准确测定预埋管道的位置（含里程、高程、偏距、X、Y等相关数据），在主车道（辅道、道口等)路面预埋处上放出N1路面中心点及N2、N3路面边线点，又放出手孔井中心点N4、N5两点，并在同一中心线路面两边放出N6、N7两个备查点，分别在各点用标桩及小红旗作好标记，同时要做好闭合校验。为保证测量的准确性,控制点的传递使用全站仪进行引侧。定位放线示意图如下：
路面中心线
钢管预埋位置
路面里程：Kx+xxx
路面高程：M

已知座标体系点N

N6
N4
N1
N2
N3
N7
N5
路面边线
路面边线

5.3挖基础坑
5。3.1采用人工开挖宽度=长度：1180+模具厚度。
5。3.2采用人工开坑深度(过街道道沟深+滤水砂层150+200）：钢管进入手孔井时，预埋二、三根管的沟底距主车道路面1408mm；预埋四、五、六根管的沟底距主车道路面1616mm;预埋七、八根管的沟底距主车道路面1824mm；钢管不进入手孔井时，沟底距主车道路面1408mm。
5.4铺滤水沙层
按图上的在圆坑内铺上粗砂150mm厚。
5。5架模
按图要求，采用木板厚20毫米加工好的模型，架模具，并调好模具的位置加以固定。
5.6砂浆砖砌体
按图要求，采用砌砖,并在砖空隙处填100＃砂浆,注意要同时把过街镀锌钢管φ100*4及PVC管φ75*1000按要求安放上，井内壁按1:2.5水泥砂浆抹面,厚度10mm.
5.7找平
按图要求，采用水泥砂浆找平,同时要求井盖顶部距人行道路下60mm，井盖顶部与绿化土地面相平.
5.8安装井座
等待水泥砂浆干后，安装井座，并调好井座的位置，上锁的位置应在道路反侧.
5。9安装井盖
按要求安装上井盖并上锁，井座井盖样式(见图），再用水泥砂浆抹平四周。
5。10拆摸
等待水泥砂浆干后，拆除摸具。
5.11成品保护
验收合格后，将镀锌钢管口用棉纱安全封好,防止污水及杂物的进入,在手孔井四周设有安全防护网和标牌.
5.12清场退场
工作完毕后,清洁场地去除杂物后，方可退场。
6注意事项
(1)进入施工现场的工作人员,必须穿防护服,配戴安全帽.
（2）施工所用材料、工具的随意堆放。在路基上放置的机具及材料，安装前必须设专人昼夜监护，确保行车及行人安全。
(3）施工时，在道路两侧各设防护员，有车辆通过时，及时通知作业人员，确保人身安全。
（4)手孔井做好后,没拆模前一定要设有安全防护标示。
(5）严格按施工设计图的位置及施工工艺标准施工，未经工程部书面同意，不准擅自变动.
(6）二期工程手孔井做法全按此施工，若有改动，另行出其标准.
