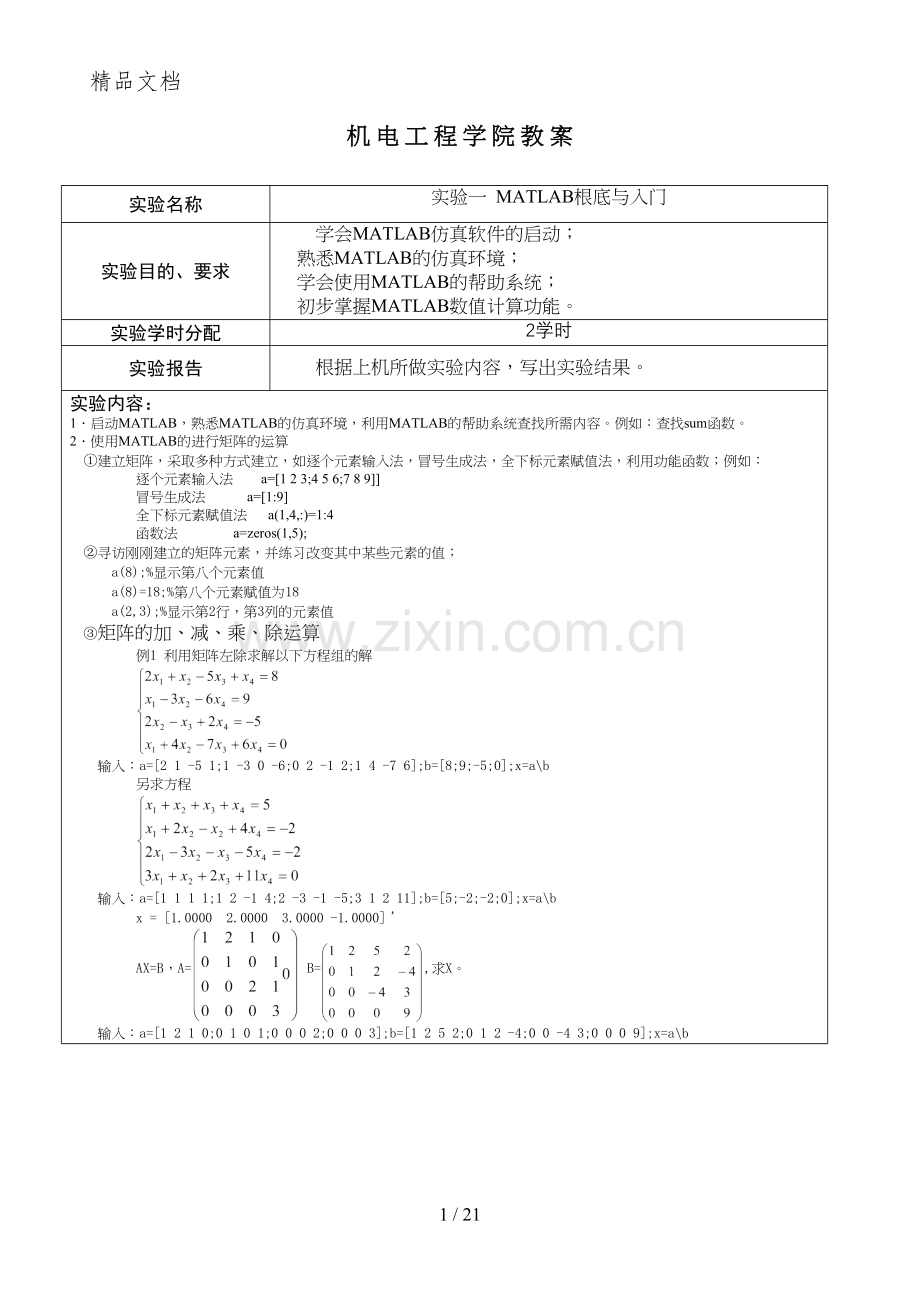

机 电 工 程 学 院 教 案
实验名称
实验一 MATLAB根底与入门
实验目的、要求
学会MATLAB仿真软件的启动；
熟悉MATLAB的仿真环境；
学会使用MATLAB的帮助系统；
初步掌握MATLAB数值计算功能。
实验学时分配
2学时
实验报告
根据上机所做实验内容，写出实验结果。
实验内容：
1．启动MATLAB，熟悉MATLAB的仿真环境，利用MATLAB的帮助系统查找所需内容。例如：查找sum函数。
2．使用MATLAB的进行矩阵的运算
①建立矩阵，采取多种方式建立，如逐个元素输入法，冒号生成法，全下标元素赋值法，利用功能函数；例如：
逐个元素输入法 a=[1 2 3;4 5 6;7 8 9]]
冒号生成法 a=[1:9]
全下标元素赋值法 a(1,4,:)=1:4
函数法 a=zeros(1,5);
②寻访刚刚建立的矩阵元素，并练习改变其中某些元素的值；
a(8);%显示第八个元素值
a(8)=18;%第八个元素赋值为18
a(2,3);%显示第2行，第3列的元素值
③矩阵的加、减、乘、除运算
例1 利用矩阵左除求解以下方程组的解
输入：a=[2 1 -5 1;1 -3 0 -6;0 2 -1 2;1 4 -7 6];b=[8;9;-5;0];x=a\b
另求方程
输入：a=[1 1 1 1;1 2 -1 4;2 -3 -1 -5;3 1 2 11];b=[5;-2;-2;0];x=a\b
x = [1.0000 2.0000 3.0000 -1.0000] '
AX=B，A= B=,求X。
输入：a=[1 2 1 0;0 1 0 1;0 0 0 2;0 0 0 3];b=[1 2 5 2;0 1 2 -4;0 0 -4 3;0 0 0 9];x=a\b
3．数组的运算
a=[1 2;3 4],b=[1 0;1 0], 分别进行左除与右除运算。
>> a./b与>> b.\a
ans = 1 Inf
3 Inf
>> a.\b与>> b./a
ans =1.0000 0
0.3333 0
4．复数的运算
例：a=[1+i,2+2i,3+3i]; a=[1+i,2+2*i,3+3*i];
>> real(a) %求实部
ans = 1 2 3
>> imag(a) %求虚部
ans = 1 2 3
>> abs(a) %求模
ans = 1.4142 2.8284 4.2426
>> angle(a) %求相角
ans = 0.7854 0.7854 0.7854
5．数值计算函数，掌握一般根本函数使用
①取整函数
求±0.1、±0.9、±2.01四种取整函数〔fix、ceil、floor、round〕的值。
fix(0.1)、floor(0.1)、round(0.1) %结果均为0, ceil(0.1)结果为1;
fix(-0.9),floor(-0.9),round(-0.9), ceil(-0.9) %结果为0 -1 -1 0
fix(2.01),floor(2.01),round(2.01), ceil(2.01) %结果为2 2 2 3
②求模、求余函数并比拟
例：mod(-16,3);rem(-16,3)，结果前者是2，后者是-1。
③三角函数
例：t=(0:0.01:1)*2*pi;y1=sin(t);y2=sin(t).*sin(t)
④指数、对数、幂指数的使用，包括 exp、log10、log、log2、pow2。
例：a=exp(4),b=pow2(10),c=log10(10)
6． 关系与逻辑运算
例：a=rand(1,10); % 0.2760 0.6797 0.6551 0.1626 0.1190 0.4984 0.9597 0.3404 0.5853 0.2238
r1=(a>0.5)&(a<0.8); % r1 = 0 1 1 0 0 0 0 0 1 0
r2=find((a>0.5)&(a<0.8)); %r2 =2 3 9
r3=~r1; %r3 =1 0 0 1 1 1 1 1 0 1
x=all([1 1 0;1 0 0;1 1 0]) % x =1 0 0
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
机 电 工 程 学 院 教 案
实验名称
实验三 MATLAB的图形绘制与符号运算
实验目的、要求
1．掌握根本的MATLAB图形绘制指令的运用以及常用参数的调整。
2．让学生熟悉MATLAB符号计算包括符号运算的根本操作、微分与积分运算、线性代数中的符号运算、求解方程和方程组。
实验学时分配
2学时
实验报告
根据上机所做实验内容，写出实验结果。
实验内容：
1． t=-pi:0.01:pi; x1=sin(t); x2=sin(t).^2;
plot(t,x1,'b',t,x2,'r:')
title('图名');
xlabel('x轴');
ylabel('y轴');
legend('图例',-1);
5．创立符号变量、变量和表达式
符号变量和数值变量的转换,将一数值矩阵转换为符号矩阵
A=[1 2 1;2 3 4;1 3 2];sym(A);
6、 微分与积分运算
a) 查找符号的自变量
findsym(f,1); %查找f中的第一个自变量
b) 微分运算
求x=a*cos(t)^3的微分
syms a t; x=a*cos(t)^3; diff(x) %结果ans =-3*a*cos(t)^2*sin(t)
c) 积分运算
求log(log(x))/x的积分
输入：inv(log(log(x))/x) 结果为1/log(log(x))*x
7． 求和运算和Tolor展开
输入symsum((-1)^k/k,1,inf) %求，结果为-log(2)
输入symsum((-1)^k.*(x.^k)/k,k,1,inf) %结果为-log(1+a*cos(t)^3)
求f=exp(x)函数Tolor展开
输入f=exp(x);taylor(f,5) 结果为：1+x+1/2*x^2+1/6*x^3+1/24*x^4
试求sinx、cosx的Tolor展开式。
输入f=sin(x);taylor(f,5) 结果为：x-1/6*x^3
输入f=cos(x);taylor(f,5) 结果为：1-1/2*x^2+1/24*x^4
8． 极限运算
例 当n→inf, 求limit(1+1/n)1/2 的值
输入：limit((1+1/n)^(1/2),n,inf)即可。
求当x→0时,(x^2-x-1)/(x-1)^2的极限值。
输入：limit((x^2-x-1)/(x-1)^2,x,0)即可，结果为-1。
9． 线性代数中的符号运算
A= 将A转换为符号矩阵，求eig(A)、[v,d]=eig(A)、poly(A)。
输入A=[3 -1;-1 3];A=sym(A); eig(A),[v,d]=eig(A),poly(A)
ans = 4
2
v =[ -1, 1]
[ 1, 1]
d =[ 4, 0]
[ 0, 2]
ans =x^2-6*x+8
B= 将B转换为符号矩阵，求eig(B)、[v,d]=eig(B)、poly(B)。
10． 求解方程和方程组
求的解;
输入[x,y]=solve('x*y=3','x*x+y=4')
x =[ 1]
[ -1/2+1/2*13^(1/2)]
[ -1/2-1/2*13^(1/2)]
y =[ 3]
[ 1/2+1/2*13^(1/2)]
[ 1/2-1/2*13^(1/2)]
求微分方程Dy=sin(t)的解;
输入: dsolve('Dy=sin(t)') 结果是-cos(t)+C1
求D2y+Dy-y=sin(x)
输入:dsolve('D2y+Dy-y=sin(x)','x')
结果是：-1/5*cos(x)-2/5*sin(x)+C1*exp(1/2*(5^(1/2)-1)*x)+C2*exp
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
机 电 工 程 学 院 教 案
实验名称
实验二 MATLAB的程序设计
实验目的、要求
让学生掌握MATLAB脚本文件和M函数文件两种形式程序设计的方法，包括关系与逻辑运算、控制流程语句等内容。掌握MATLAB的M文件调试的根本方法。
实验学时分配
2学时
实验报告
1. 写出所编写的实验内容2的 M脚本文件和M函数文件。
2．写出所编写的实验内容3-5的程序。
实验内容：
2、编程n! 分别求M脚本文件和M函数文件编程。
function s=jiecheng(n)
%t此函数功能是求阶乘,n输入变量
i=1;s=1;
for i=1:n
s=s*i;
end
脚本文件：
n=input('请输入n值');i=1;s=1;
for i=1:n
s=s*i;
end
3、function [a,b]=tongji
% 统计十个数正负数个数
a=0;b=0;
for i=1:10
f=input('请输入一个数值');
if f>0
a=a+1;
elseif f<0
b=b+1;
else
break;
end
end
disp('正数的个数'),disp(a);
disp('负数的个数'),disp(b);
3、根据奖金的不同，税率不同。如下：当奖金高于3000时，r=0.15，当奖金高于2000时，r=0.1, 当奖金高于1000时，r=0.08,当奖金低于1000时，r=0.05，计算扣税后的奖金。
function s=koushui(n)
%扣税程序
if n>=3000 r=0.15;
elseif n>2000 r=0.1;
elseif n>1000 r=0.08;
else r=0.05;
end
s=n-n*r;
5. 编写程序，将某班学生某门课的成绩为60，75，85，96，52，36，86，56，94，84，77，用switch结构统计各分段的人数，并将各人的成绩变为优、良、中、及格和不及格表示。
a=0;b=0;c=0;d=0;e=0;
x=[60,75,85,96,52,36,86,56,94,84,77];
x1=fix(x/10);n=length(x1);
for i=1:7
y(i,:)=blanks(8);
end
for i=1:n
switch x1(i)
case 9
y(i,:)='优秀 '; a=a+1;
case 8
y(i,:)='良好 '; b=b+1;
case 7
y(i,:)='中等 '; c=c+1
case 6
y(i,:)='及格 '; d=d+1;
otherwise
y(i,:)='不及格 ' e=e+1;
end
end
for i=1:n
fprintf('%d学生成绩等级为 %s\n',x(i),y(i,:));
end
fprintf('各段学生人数’%d,%d,%d,%d %d\n',a,b,c,d,e);
6． 编写m脚本文件，分别使用for和while循环语句计算
使用for循环语句:
sum=0;
for xh=1:10
sum=sum+xh.^3;
end
disp(sum);
使用while循环语句:
sum=0;xh=1;
while xh<=10
sum=sum+xh.^3;
xh=xh+1;
end
disp(sum)
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
机 电 工 程 学 院 教 案
实验名称
实验四 MATLAB数值计算
实验目的、要求
掌握一些数值计算功能，内容包括数据分析、矩阵分析、多项式运算、函数分析、数值积分、常微分方程求解等方面的应用。
实验学时分配
2学时
实验报告
实验内容：
1．矩阵分析
① 矩阵的性质分析
求det(A)、rank(A)、inv(A)、A’等。
输入a=[-2 1 1;0 2 0;-4 1 3]
inv(a) %求逆矩阵
ans =
-1.5000 0.5000 0.5000
0 0.5000 0
-2.0000 0.5000 1.0000
det(a) %求行列式值
ans =-4
a' %求矩阵转置
ans =-2 0 -4
1 2 1
1 0 3
rank(a) %求秩ans =3
②求方程的解。求方程的解。
a=[6 3 4;-2 5 7;8 -4 -3;1 5 -7];b=[3;-4;-7;9];a\b
a=[2 4 2 1;-1 2 0 2;3 5 2 1];b=[1;4;6];a\b
③矩阵分解
④矩阵的特征值
输入：a=[3 -1;-1 3]; eig(a)
ans =2
4
[v,d]=eig(a)
v = -0.7071 -0.7071
-0.7071 0.7071
d = 2 0
0 4
poly(a)
ans =1 -6 8
inv(v)*d*v
ans = 3 -1
-1 3
⑤矩阵结构形式的提取和变换
2．学会根本的MATLAB多项式运算
①局部分式分解
求的局部分式展开式
b1=[1 2];b2=[1 5];
b=10.*conv(b1,b2);
a1=[1 0];a2=[1 1];a3=[1 3];
a4=conv(a1,a2);
a=conv(a3,a4);
[r,p,k]=residue(b,a)
%r =[3.3333 -20.0000 33.3333 ]’;p =[-3 -1 0]’即
②表达式g(x)=(x-4)(x+5)(x2-6x+9)，展开多项式，并计算当x=[0：20]取值处对应的g(x)值，计算出g(x)=0的根。
b1=[1 -4];b2=[1 5];b3=[1 -6 9]
m=conv(b1,b2);
p=conv(m,b3)
g=polyval(p,[0:20])
roots(p)
③将多项式g(x)=x4-5x3-17x2+129x-180,当x=[0：20]取值的多项式值g加上随机数的偏差〔偏差大小自定〕构成g1,对g1分别进行3阶、4阶拟合；
g1=g+10.*rand(1,21)
polyfit([0:20],g1,3)
polyfit([0:20],g1,4)
④ x=0:9;
y=[0,1.8,2.1,0.9,0.2,-0.5,-0.2,-1.7,-0.9,-0.3]; %十组数据
x1=0:0.01:9;
利用一维插值函数interp1进行插值，计算x1对应各点值。
要求：选择三种以上插值方式，并作图比拟。
x=0:9;
y=[0,1.8,2.1,0.9,0.2,-0.5,-0.2,-1.7,-0.9,-0.3];
x1=0:0.01:9;
y1=interp1(x,y,x1,'linear');
y2=interp1(x,y,x1,'spline');
y3=interp1(x,y,x1,'cubic');
3．熟悉数据分析与统计函数
如 max、min、mean、sum、sort、cov、std、diff等。
例 a=[1 2 3 4 5 6];b=[2 4 6 8 6 3]
x=[6 9 3 4 0;5 4 1 2 5;6 7 7 8 0 ;7 8 9 10 0]
y=max(a) %最大值
[xm,index]=max(x) %index返回一个下标向量
mean(x) %最平均值
cov(x) %协方差矩阵C对角线元素代表矩阵第i列的方差;
%非对角线上的元素代表第j、i列方差.
s=std(x,0) %求标准偏差函数
s = 0.8165 2.1602 3.6515 3.6515 2.5000
s=std(x,1) %求标准偏差函数
s = 0.7071 1.8708 3.1623 3.1623 2.1651
[e,index]=sort(x) %排序函数
[e,index]=sort(b) %排序函数
4．函数分析与数值积分〔选作〕
①利用内联函数inline创立一个内联对象;
f=inline('1./((x-0.3).^2+.01)+1./((x-0.9).^2+.04)-6')
②利用fplot或ezplot绘图在区间上函数曲线。
f='2*exp(-x).*sin(x)'
figure(1);ezplot(f,[0 8]);
figure(2);fplot(f,[0 8]);
③用数值积分法求解微分方程：。设初始时间，终止时间，初始条件，。
clf,t0=0,tf=3*pi;xot=[0;0];
[t,x]=ode45('exampfun',[t0,tf],xot)
y=x(:,1);
function xdot=exampfun(t,x)
u=1-(t.^2)/(pi*2);
xdot=[0,1;-1,0]*x+[0,1]'*u;
④计算积分。
y=quadl('x.^2.*sqrt(2*x.^2+3)',1,5)
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
机 电 工 程 学 院 教 案
实验名称
实验五 Simulink仿真应用
实验目的、要求
1． 初步了解Simulink，熟悉Simulink的窗口环境，掌握Simulink的根本操作，学会利用Simulink搭建模型。
2． 掌握Simulink根本的仿真参数设置。
3． 了解Simulink中的子系统的概念，并学会对子系统进行封装
实验学时分配
2学时
实验报告
1． 画出实验内容1、2的仿真模型图。
2． 画出实验内容3的仿真模型图，并简要说明其封装过程。
实验内容：
1．
2．用Simulink来实现两个正弦信号的相乘，假定两个正弦波的频率分别是1 Hz和10Hz，幅值为1，采用定步长法，并将最大步长设为0.001秒。
在simulation\simulation parameters中设置定步长法，最大步长为0.001秒。
Sine Wave的参数设置中，输入频率为角频率值。
3．练习对子系统进行封装，子系统用于实现y=ax3+bx+c。
封装系统的一般过程：
选中待封装的子系统，在主菜单中执行“Edit〞/“Mask subsystem〞命令，对“封装子系统〞各个选项卡进行设置。其中：
“Parameters〞选项卡---定义封装子系统的参数设置，设置参数设置对话框中出现的参数设置提示符、该参数与子系统内部哪能个变量相关联。
“Initialization〞选项卡---对封装子系统进行初始化。
“Iron〞 选项卡---定义封装子系统的外观。
“Documentation〞 选项卡---定义封装子系统的文档。
子系统模型图
验证模型图
4． 练习模型与工作空间的数据交换。
从工作空间中获取输入
外部输入可以是数组、带时间项的结构、输入时间表达式。
试一试仿真结果送入工作空间。
Array(数组)
t=(0:0.1:10)';
u=[exp(t),sin(t),cos(t)];
5． 熟悉Simulink的常用功能模块，如Sources模块库正弦、阶跃信号等，Sinks中示波器等。
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
机 电 工 程 学 院 教 案
实验名称
实验六 电子电路仿真
实验目的、要求
1．学习如何利用MATLAB进行电路分析及其技巧。
2．掌握如何使用MATLAB来实现对组合逻辑电路、数字时序逻辑电路的仿真及其方法和技巧。
实验学时分配
2学时
实验报告
1. 写出实验内容1的仿真程序。
2．画出实验内容2的Simlink仿真模型，并做简要说明。
3．画出实验内容3的Simlink仿真模型，写出主要仿真参数设置及结果。
4．画出实验内容5的Simulink仿真模型及仿真结果图。
实验内容：
1. 编写M文件进行仿真，求电路图中流过R5的电流。程序如下：
r1=10;r2=10;r3=4;r4=4;r5=8;r6=2;v1=40,v2=20;
a11=r6+r2+r4;a12=-r2;a13=-r4;
a21=-r2;a22=r2+r1+r3;a23=-r3;
a31=-r4;a32=-r3;a33=r3+r4+r5;
b1=-v1;b2=-v2;b3=v2;
a=[a11,a12,a13;a21,a22,a23;a31,a32,a33];
b=[b1;b2;b3];
i=a\b; i(3)
2．含有受控源电路如下,试画出Simlink仿真模型图，并做简要说明。
4．利用Simulink模块搭建一位二进制比拟器的仿真模型。〔选作〕
4. 在上题根底上，利用Simulink模块搭建一个2位二进制比拟器的仿真模型。
5． 假设RC充放电电路如以下图，电阻R=1，c=500uf,试利用Simulink仿真RC充电过程。
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
机 电 工 程 学 院 教 案
实验名称
实验七 数字信号处理仿真
实验目的、要求
初步了解如何使用MATLAB来实现对数字信号处理的仿真,掌握常用信号的仿真, 初步了解对离散时间信号分析的仿真方法。
实验学时分配
2学时
实验报告
1．写出所编写的实现实验内容3、4的程序。
2．写出所编写的卷积计算函数。
3．写出实验内容5实现语句及结果。
实验内容：
1． 常用信号信号仿真
2． 编程实现信号序列的运算
3．n=[0:10]
w=randn(size(n));
x=n.*(stepseq(0,0,10)-stepseq(5,0,10));
x=x+w;
subplot(2,1,1);
stem(n,x);
xlabel('n');
ylabel('x(n)');
[x1,n1]=sigfold(x,n);
[x1,n1]=sigshift(x1,n1,2);
[x2,n2]=sigshift(x,n,-1);
[x2,n2]=sigmult(x,n,x2,n2);
[y,m]=sigadd(x1,n1,x2,n2);
subplot(2,1,2);
stem(m,y);
xlabel('n');
ylabel('y');
4.产生如下序列并绘图
x(n)=n[u(n)-u(n-5)]+w(n) (0<=n<=10)
y(n)=x(2-n)+x(n)*x(n+1)
其中，w(n)具有零均值及单位方差的高斯随机序列。
n=[1:19];
hn=ones(1,19);
hn=hn.*(power(0.8,n));
[xn1,n1]=impseq(0,0,20);
[xn2,n2]=sigshift(xn1,n1,20);
[xn3,n3]=sigshift(xn1,n1,40);
xn2=2*xn2;
xn3=4*xn3;
[xn,nx]=sigadd(xn1,n1,xn2,n2);
[xn,nx]=sigadd(xn,nx,xn3,n3);
4.产生如下序列并绘图
x(n)=n[u(n)-u(n-5)]+w(n) (0<=n<=10)
y(n)=x(2-n)+x(n)*x(n+1)
其中，w(n)具有零均值及单位方差的高斯随机序列。
n=[1:19];
hn=ones(1,19);
hn=hn.*(power(0.8,n));
[xn1,n1]=impseq(0,0,20);
[xn2,n2]=sigshift(xn1,n1,20);
[xn3,n3]=sigshift(xn1,n1,40);
xn2=2*xn2;
xn3=4*xn3;
[xn,nx]=sigadd(xn1,n1,xn2,n2);
[xn,nx]=sigadd(xn,nx,xn3,n3);
5. 卷积运算
卷积运算可以用函数conv来实现，但该函数假定两个序列都是从n=0开始，需先将序列时移到原点再用conv函数计算。试编写更通用的卷积计算函数, 不必将序列时移到原点。
利用卷积运算函数计算上题h(n)与x(n)的卷积。
function [y,ny]=conv_m(x,nx,h,nh)
nyb=nx(1)+nh(1);
nye=nx(length(x))+nh(length(h));
ny=[nyb:nye];
y=conv(x,h);
利用卷积运算函数计算实验内容4中的h(n)与x(n)的卷积。M文件如下：
[yn1,ny1]=conv_m(hn,n,xn,nx);
stem(ny1,yn1);
5．Z反变换
求反变换。求反变换。
[r,p,k]=residuez([10,1,-1],[1,0,0.25])
[r,p,k]=residuez([1,0.5],[1,0.5,-0.25])
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
机 电 工 程 学 院 教 案
实验名称
实验八 数字通信仿真
实验目的、要求
初步了解MATLAB数字通信仿真；
熟悉MATLAB信源函数、均匀量化函数及最正确量化器；
初步掌握均匀量化、编码编程。
实验学时分配
2学时
实验报告
写出实验内容2、3、4、6的实现程序。
实验内容：
1．熟悉randint函数、randsrc函数；
out=randint(3,5,[-4,7])
out=randsrc(2,10,[-3 -1 1 3;.25 .25 .25 .25])
2. 利用quantiz函数、最正确量化器编制对y=sint量化程序。
t=[0:.1:2*pi];sig=sin(t);
partition=[-1:.1:1];
codebook=[-1:.1:1.2];
[a,b,c]=quantiz(sig,partition,codebook)
plot(t,sig,t,b,'.')
应用最正确量化器
t=[0:.1:2*pi];
sig=sin(t);
partition=[-1:.2:1];
codebook=[-1.2:.2:1];
[partition2,codebook2]=lloyds(sig,codebook);
[index,quants,distor]=quantiz(sig,partition,codebook);
[index2,quants2,distor2]=quantiz(sig,partition2,codebook2);
plot(t,quants,'b.',t,quants2,'r.')
[distor,distor2];
3． 编写量化程序
4．将模拟信源 y=cos2x(-π<x<π)进行均匀量化，量化区间小于等于0.1，并绘图表示。
t=[-pi:.1:pi];sig=cos(2*t);
partition=[-1:.1:1];
codebook=[-1:.1:1.2];
[a,b,c]=quantiz(sig,partition,codebook)
plot(t,sig,t,b,'.')
5. 编写程序实现对y=sinx的A律非均匀量化。
function y=apcm(x,a)
%本函数实现将输入的序列x进行参数为a的对数A律压缩
%x为一个序列,值0到1之间；a为正实数大于1
t=1/a;
for i=1:length(x)
if (x(i)>=0)
if(x(i)<=t)
y(i)=(a*x(i))/(1+log(a));
else
y(i)=(1+log(a*x(i)))/(1+log(a));
end
else if(x(i)>=-t)
y(i)=-(a*-x(i))/(1+log(a));
else
y(i)=-(1+log(a*-x(i)))/(1+log(a));
end
end
end
编写整数线性编码程序，首位为符号位，0表示正，1表示负。
function co=exadc(len,vi)
% len编码长，vi输入的自然数。
v=vi;
for n=1:len
r=rem(v,2); v=(v-r)/2; code(n)=r;
end
co=fliplr(code);
7．调试如下M元正交幅度键控调制程序。
M=16;fc=10;fd=1;fs=50;
x=randint(100,1,M);
y=dmod(x,fc,fd,fs,'qask',M);
ynoisy=y+0.1*randn(fs/fd*100,1);
z=ddemod(ynoisy,fc,fd,fs,'qask',M);
s=symerr(x,z);
t=0.1:0.1:10;subplot(2,1,1);plot(t,x');title('原信号');
subplot(2,1,2);plot(t,z'),title('经调制解调后的信号')
考前须知
授课人: 乔世坤 授课班级: 通信 地点: 时间: 年 月 日 节
21 / 21
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
