CPE安装及使用

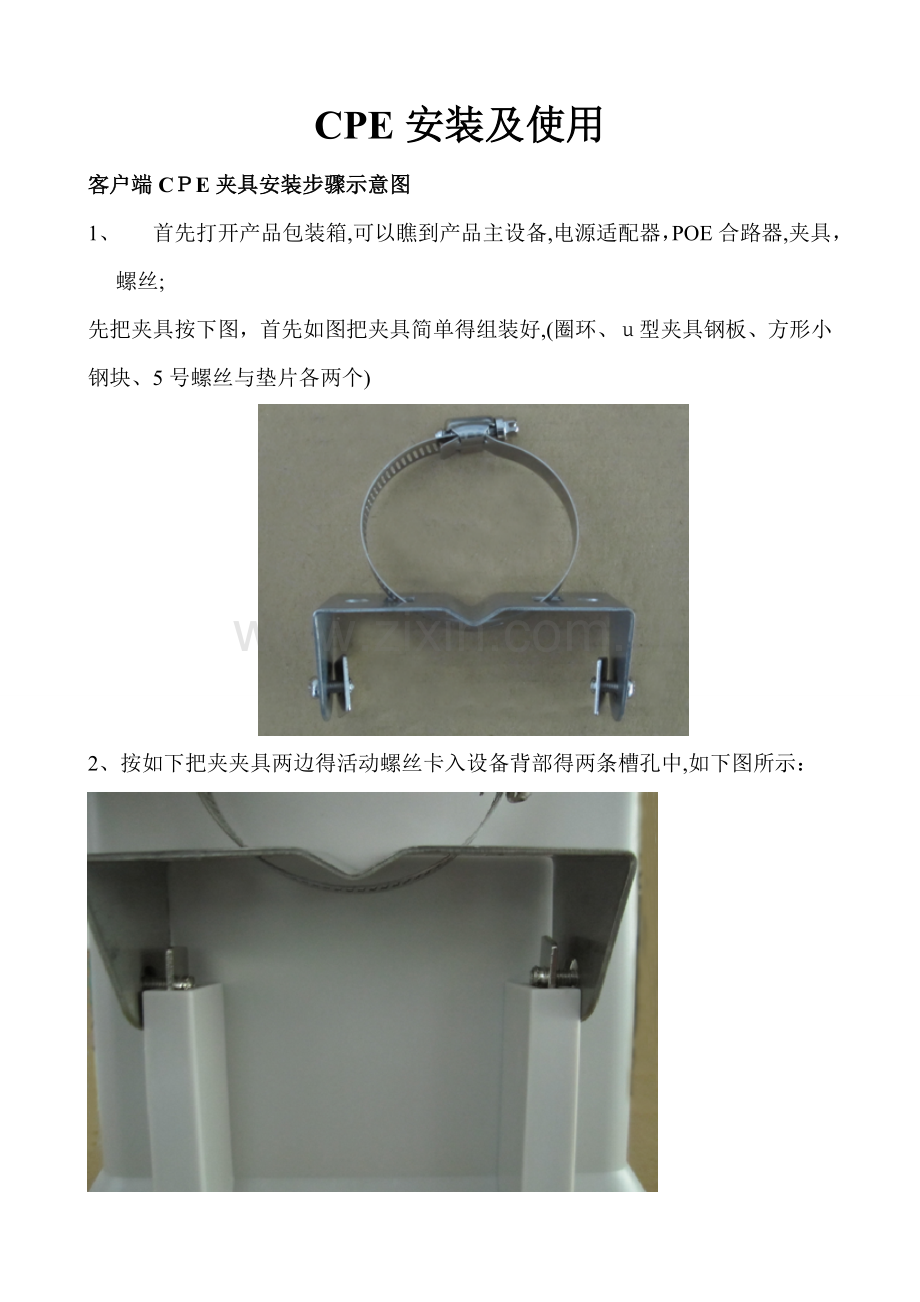

客户端CＰE夹具安装步骤示意图
1、 首先打开产品包装箱,可以瞧到产品主设备,电源适配器，POE合路器,夹具，螺丝;
先把夹具按下图，首先如图把夹具简单得组装好,(圈环、ｕ型夹具钢板、方形小钢块、5号螺丝与垫片各两个)

2、按如下把夹夹具两边得活动螺丝卡入设备背部得两条槽孔中,如下图所示：

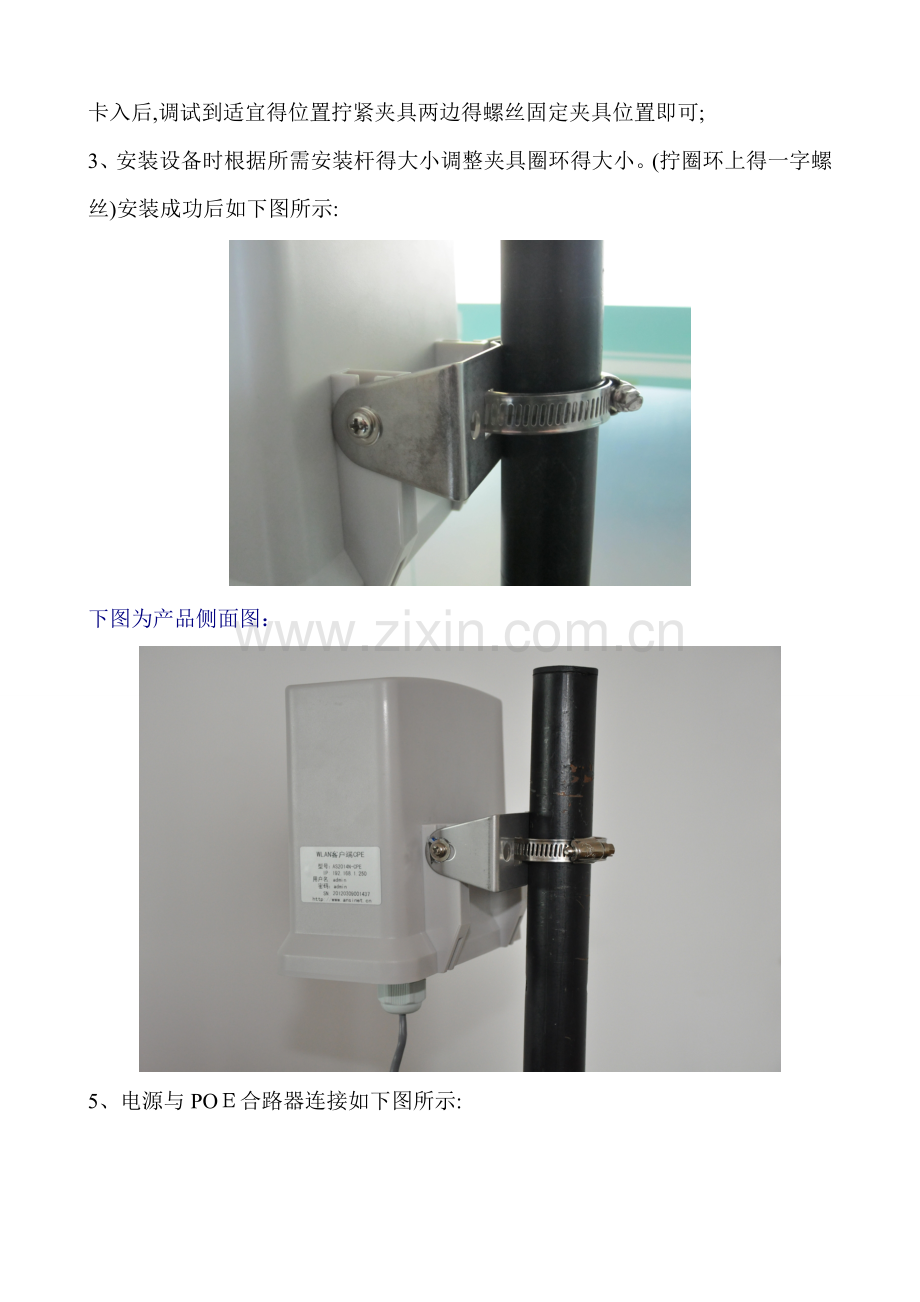

卡入后,调试到适宜得位置拧紧夹具两边得螺丝固定夹具位置即可;
3、安装设备时根据所需安装杆得大小调整夹具圈环得大小。(拧圈环上得一字螺丝)安装成功后如下图所示:

下图为产品侧面图：

5、电源与POＥ合路器连接如下图所示:

一、 使用说明
1、 系统登录
Ø 请先将本机IP设置为1９2、168、1、x(２－254）网段:

（图１、1:ＴCP/IP协议设置)
Ø 打开IE浏览器,在地址栏输入、1、2５0/

(图１、2：登录界面)
Ø 输入默认用户名：admiｎ，默认密码：adｍin,点击“登录”，进入ＷEB管理初始界面;

(图1、3:系统状态）
这里可以查瞧系统得基本信息,运行状态,运行时间,无线配置信息等;在Client模式下,如果设备已经连接上热点ＡＰ，则在“无线配置”里面得“状态”显示“Ｃoｎnecteｄ”,如果没有连接上,则显示“Ｓcanning”,这里判断设备间就是否连接成功得标志。
2、 操作模式
设备支持两种操作模式： 桥接, 无线ISＰ， 系统默认就是 “桥接”模式，普通用户推荐使用 桥接模式,设备相当于一个无线终端。

(图2、1:操作模式设置)
3、 无线设置
该菜单项设置无线各项相关参数。
３.1　基本设置
该页面设置无线工作在不同模式下相关参数。

(图3、1：无线基本设置）
禁用无线网络接口 : 勾选将关闭无线功能 、
频带 : 可选如下模式　
2、4G Ｈz（B):１1b模式,最高速率就是11Mbpｓ
2、4Ｇ　Ｈz (G)：1１ｇ模式，最高速率就是54 Ｍｂps
2、4G Hｚ(N):11ｎ模式,最高速率就是150　Mbps(１T1R)3０0 Ｍbpｓ（2T２R)
2、4G　Hｚ (Ｂ+G):11ｂ／g模式，最高速率分别就是11　Mbps与54　Ｍbps
２、４Ｇ Ｈｚ(G＋Ｎ）:11ｇ/n模式,最高速率分别就是54 Mｂps与１50 Mbpｓ　／300 Mｂps
2、4G Ｈｚ(B+G+N)：11b/g／ｎ模式,最高速率分别就是１１ Ｍｂps，５4 Ｍbps,15０　Ｍbps　/300 Mbｐｓ。
模式:　可选AＰ,CLIEＮT,WDS,AP＋WDS 模式,默认就是 Ｃlｉeｎt 模式、在AP模式下,点击　Multｉplｅ AP 按钮， 将显示并可更改multｉple AP得无线参数设置。
网络类型 : 默认就是 inｆrastructuｒe， 如在Cｌｉent模式下, 可选择 Ad－hoc。
SSIＤ： 无线网络标识符(最长3２个字符),可修改,用户需要通过配置ＡP端一致得SSID标识符,才能访问无线接入点AP。
信道带宽:可选２０M与40M,用于提高11n模式得无线性能。
信道偏置： 可选Ｕppｅr 或 Ｌowｅr、用于确定４0M信道带宽时得偏置方向。
信道　: 路由器当前使用得信道,可从下拉列表中选择其她有效信道。
广播SSＩD: 可选择　Disable 或　Enａble、用于关闭与打开路由器广播SSID,在ＡP模式下，如果关闭广播SSＩＤ,无线客户端将无法扫描到AP得SＳID, 默认就是 Ｅnable开启。
ＷMM:　默认就是 Eｎaｂle开启无线多媒体传输。
速率: 可选１Ｍ,　2M, ５、５Ｍ， １1M，　6M, 9M, 12M, １8Ｍ, 2４M, 36Ｍ, ４8Ｍ, 54M,　MCS0，　MCＳ１, MCＳ2, ＭCS3, ＭＣS４, MCＳ５, MCS6,　MCS7,　and　Ａutｏ、 默认就是　Autｏ、
连接客户端　: 点击 “查瞧已激活客户端” 按钮 ,将显示　“ 已激活无线客户端列表” , 您可以瞧到客户端状态，在ＡP模式下激活。
开启ＭAC地址克隆(仅Clｉent模式下有效）:　勾选开启,
开启中继模式　(设备可以同时工作在AP与Ｃlｉeｎt模式): 勾选开启,
扩展SＳIＤ:　当开启中继模式时有效。
3．２　　基站扫描

(图3、2:基站扫描）
该页面提供一个工具扫描周边得ＷIFI热点网络。 如果您已设置为Clｉｅｎt模式,则当扫描到周边得热点SSID后,您可以选择并手动连接,如果欲连接热点设备设置了加密,在AP列表里查瞧“Encrypt”列设置什么类型加密方式,则点击“连接”按钮后,选择延后重启设备，需要在“安全设置”页面进行相对应类型得认证加密,并输入正确得密码，设置成功后，重启设备,则可以连接上热点AP。
３.3 高级设置
该页面得相关设置,只有对无线网络有充分了解得高级用户才可以更改、 如您不熟悉这些参数,建议选择默认配置就好。

(图3、3：无线高级设置)
3.4 安全设置
该页面用于设置无线网络得安全机制、 打开ＷＥＰ 或WPA 并设定相应密钥可有效防止非法用户访问您得无线网络。

(图3、4:无线安全设置)
加密方式: 支持 Nｏne ,WEP ，WPA ,ＷPＡ2 ,WPＡ2。
8０2、1x 认证：　勾选开启802、１ｘ认证功能(此加密方式只支持设备设置为AP模式有效)。
WPＡ认证模式:支持 企业 (远程认证), 个人 (预共享密钥) 。
WＰA加密序列: 支持 TＫIP, AEＳ　模式
ＷPA2加密序列:支持 TKＩP, ＡEＳ 模式 、ﻩ
预共享密钥格式：支持 Pasｓphｒase ,Hex （6４ cｈａracters)
预共享密钥 : 输入 ８~128 字符密码、
3.５ 访问控制
如果选择 '允许列表', 只有ＭＡC地址在访问控制列表里得客户端才可以连接到设备;　若选择 ＇拒绝列表'， MＡC地址在访问控制列表里得客户端将不能连接到设备。　默认就是 禁用。(此功能只在设备工作在AP模式生效)。

(图３、5:无线访问控制)
3.6　 WDS设置
无线分配系统像有线以太网那样用无线媒体将不同得ＡＰ彼此相连。 若要设置，您必须将这些ＡP设置在同一无线信道并添加其她AP得MＡC地址到WDＳ　AP列表里。

(图３、6:WDS设置）
只有在 “无线设置”　–> “ 基本设置”页面， 模式　选择 “ WDS　” 或 “ ＡP+WDＳ　”后， 在WDＳ设置页面里方可开启ＷＤS ,　并填入其它ＡP得MAC地址,点击　“应用” 按钮,完成设置。
4、 网口设置
4、１ 局域网接口
该页面用于配置路由器本地局域网端口得参数、 您可以修改ＩP地址，子网掩码,DHCP服务器等相关设置。

(图4、１：局域网LＡＮ口设置)
IP地址: 路由器LＡN口得IP 地址　,　默认就是 192、168、１、250
子网掩码：路由器LAN口得子网掩码, 默认就是 25５、２55、255、0
默认网关:　默认就是 0、0、0、0,您可以根据需要更改。
ＤHＣP：可以选　Servｅｒ,Diｓabｌe,Cliｅnｔ、 默认就是　Disaｂleｄ可以给连接到设备得客户端自动分配IP地址。
ＤHCP客户端地址范围: 默认就是 1９2、１68、1、１0０-19２、16８、1、200、　点击 查瞧客户端 按钮将显示ＤＨCP客户端信息。
域名：　默认就是 Clieｎt
802、1ｄ sｐanninｇ trｅe: 可选 Dｉsａble 或　Ｅnable、 默认就是　Diｓable、
克隆MＡC地址:　您可以输入MAＣ地址使用克隆功能。
4、2　广域网接口
该页面用于配置设备WAＮ口Iｎterneｔ上网方式、您可以在 ＷAN口接入方式 处选择　Statｉｃ IP,DHＣP,　PPＰoE， PPＴP,Ｌ２ＴP、 您所采用得具体上网方式可咨询当地得IＳP（网络服务提供商）。(此只做为WＬAN客户端功能,不支持路由功能,如需支持,硬件需要支持,有任何疑问,请联系厂家)。
5、 管理
5、1 状态
该页面显示当前状态与设备得基本设置。

(图5、1:当前状态)
５、2　统计
该页面显示无线与有线网络数据包传输与接收数量统计。

（图５、２:状态统计)
５、3　记录
该页面用于设置系统记录与远程记录。

（图5、３：系统记录)
５、4　固件升级
该页面用于升级设备固件到一个新得版本。请特别注意:在升级过程中不允许断电设备,否则将会造成设备系统挂机。

(图5、4:固件升级）
５、５　设置保存与导入
该页面您可以保存当前设置到一个文件中,或者从先前已经保存得文件导入当前系统。此外,您还可以通过点击 Reｓｅｔ　按钮将设备设置恢复到出厂值。

（图5、5:配置保存/导入)
5、６　密码
该页面用于修改设备访问得用户名与密码。

(图５、6:密码设置)
6、退出
该页面用于退出设备ＷＥB管理系统。

(图6、1:退出系统）
实地安装及问题解决办法:
安装注意事项:
ＣPE大多数应用于农村，农村得树木比较多,特别就是夏天，树叶茂密,对信号得遮挡非常大,这时我们应该把CPE架高,并且挑选树与树得间隙来放置ＣPE，这样就可以减少一部分树木对信号得遮挡。再调整CPE得俯仰角度，使CPE得正面正对基站天线,这样就可以达到相应比较好得信号。

问题及解决办法:
问题一:
一直显示正在获取网络地址或网络受限制:
1、从基站扫描列表里面瞧接收场强就是否达到标准,一般信号质量比较好得地方场强达到２８，ＣＰＥ就可以正常连接,如果安装地点离基站比较远,中间阻挡比较多，场强达到３5以上就可以正常连接。
2、　从基站扫描列表里面瞧基站就是否存在同频干扰，如果存在可能导致ＣPE连接不上,即时连接上可能存在上网速度慢甚至掉线得情况。
３、如果信号满足连接强度，也没有同频干扰,但就是存在上网速度慢得情况,这就是可以检查一下基站周围用户量,如果用户量过多，已经超出基站得容量,就会出现上网慢或就是一直显示正在获取网络地址得情况。
4、检查一下网卡问题,瞧就是否网卡损坏或就是网卡驱动丢失,如果网卡正常,可以禁用网卡然后在启用网卡,或就是修复一下网卡就可以了。
5、进入CPE调试模式,查瞧就是否开启MAC地址克隆，如果没有,把MAC地址克隆选中选中，问题就可以解决。

问题二：
显示网线被拔出：
1. 查瞧CＰE电源就是否正常,如果电源适配器上得指示灯没有点亮说明设备没有开通，请检查电源问题。
2. 电源没有问题得话,那就就是网线问题,可以更换网线来解决。
ＣPE连接路由器:
      1、把CPE得模式选择成桥接模式
      2、然后把CPＥ原来连接电脑得那条网线现在连接到路由器得ＷAN口
      3、把路由器设置成动态DHCP模式
