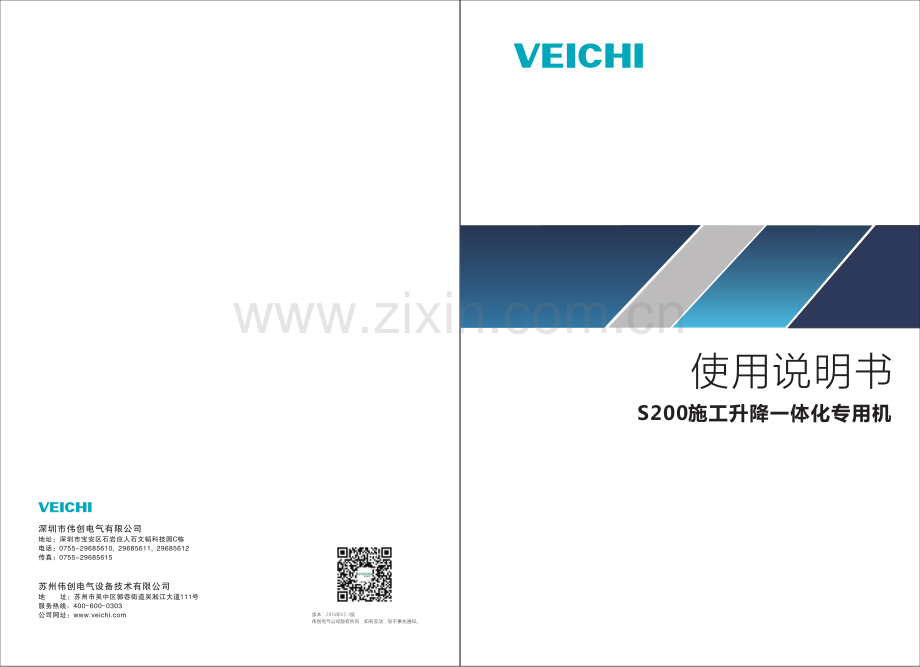

S200施工升降一体化专用机使用手册V2.1.pdf

S200 施工升降一体化专用机使用说明书 1 一、产品概述 一、产品概述 1.11.1 特点特点 集变频器、制动单元、制动器电源模块、各种逻辑控制单元为一体施工升降专用机型。传统变频升降机的制动单元无制动电阻短路保护、施工升降专用机内置制动单元具有制动电阻短路保护功能。与普通变频电控柜相比，体积小巧、美观大方、采取笼内和笼内嵌入式两种安装方式、运输方便、节省大量人工接线成本。内置起重量限制器保护装置，客户无需购买重量限制器；面板可显示重量T(KG)或重量%，符合安全规范（有安监部门型式实验合格证）。内置时钟芯片，可设置预授权使用时间；方便进行对客户管理。具有制动器线圈短路保护功能。只需正确接入主电源和限位开关、操作台、无需设定变频器功能参数，开机即能正常工作。智能驱动器状态显示板 可显示各种限位、主令信号均有清晰的 LED 指示及丝印标识，装机、检修及其方便，大大方便售后维修及减少服务成本。接线方式灵活，采用航空插头和端子组合方式。下行抱闸打开瞬间无“失重”感，起停舒适度好。独有的 S 曲线斜坡加减速功能，解决上行松闸瞬间“过冲”现象。具有零速力矩保持功能，正反向过零速时不依靠抱闸动作做支撑。抱刹电路设计具有高安全性、可靠性。双逻辑抱闸信号分别控制 2 路抱闸接触器,当接触器触点发生粘连或机械原因卡住不能分离时仍然能保证升降机的绝对安全可靠！符合施工升降机 GB265572011 安全规范。专业的逻辑抱闸时序控制，通过频率和电流同时到达开闸，保证安全性和可靠性。全程力矩监视功能：运行中进行力矩监视、当检测到力矩输出异常时，立即封锁输出、紧急停车。频繁点动操作时，具有零位死区补偿功能，无震动及下滑现象。可扩展 GPS/GPRS 通讯接口，建立数据交换智能化管理平台。可实现卫星定位和远程监控（建筑机械信息管理平台）、远程锁机与解锁功能；方便 S200 施工升降一体化专用机使用说明书 2 客户管理与维护（需配专用 GPS 模块）。可扩展工/变频转换备用模式接口。可扩展智能语音模块，语音提示报警信息，设备维护更加方便快捷。整机防水设计、经过防雨水实验、IP54 防水等级（S200C 系列除外）。针对升降机运行中的机械特性，出厂时经过震动实验台进行整机抗震测试。针对升降机频繁通断电的工作特性，内置预充电保护电路。响应快，不等待、推动主令手柄即可运行。1.21.2 S200C 施工升降一体化专用机外观施工升降一体化专用机外观1.31.3 型号说明型号说明制动类型：B-能耗制动型 F-能量回馈型变频器功率KW载重量：额定载重量*10 kg-1施工升降一体化专用机S200037BC机型代码 S200 施工升降一体化专用机使用说明书 3 1.4 型号及额定输出电流1.4 型号及额定输出电流二、产品尺寸及接线 二、产品尺寸及接线 2.1 变频器外形尺寸 2.1 变频器外形尺寸 WH2安装孔径W1W2W3H2H1HD 变频器型号 变频器型号 W W1W2W3H H1H2D 安装 孔径 D 安装 孔径 S200C1-037-B 820790420750 41037014523011 S200C1-045-B 820790420750 41037014523011 规格型号 适用电机功率额定输入电压 额定电流（A）备注 S200C1-037-B 37KW 三相/380V 75A 11KW*3-15KW*2 S200C1-045-B 45KW 90A 13KW*3-15KW*3 S200D-037-B 37KW 三相/380V 75A 11KW*3-15KW*2 S200E-037-B 37KW 三相/380V 75A 11KW*3-15KW*2 S200E-045-B 45KW 90A 13KW*3-15KW*3 S200E-055-B 55KW 120A 15KW*3 S200E-075-B 75KW 150A 18.5KW*3-22KW*3 S200K-037-B 37KW 三相/380V 75A 11KW*3-15KW*2 S200K-045-B 45KW 90A 13KW*3-15KW*3 S200 施工升降一体化专用机使用说明书 4 安装孔径 变频器型号 变频器型号 W W1 W2 H H1 D 安装 孔径 安装 孔径 S200E-037-B 630 606 560 600 245 210 11 S200E-045-B 630 606 560 600 245 210 11 S200E-055-B 630 606 560 800 350 220 11 S200E-075-B 630 606 560 800 350 220 11 S200 施工升降一体化专用机使用说明书 5 系统状态显示 system status displayGPS动作 GPS action错断相动作 Fault phase action防坠急停 Falling emergency stop茏内急停 Cage inside emergency stop门限位 Door limit上限位 Up limit下限位 Down limit减速限位 Deceleration limit手柄上升 Handle up手柄下降 Handle down手柄加速 Handle acceleratonGPS动作 GPS action错断相动作 Fault phase action防坠急停 Falling emergency stop茏内急停 Cage inside emergency stop门限位 Door limit上限位 Up limit下限位 Down limit减速限位 Deceleration limit手柄上升 Handle up手柄下降 Handle down手柄加速 Handle acceleraton超重预警超重报警超重预警超重报警HZKg%HZKg%备用模式 Standby mode备用模式 Standby mode 变频器型号 变频器型号 W W1W2H H1D D1D2 安装 孔径 安装 孔径 S200D-037-B 63060656085036522016511011 S200 施工升降一体化专用机使用说明书 6 系统状态显示 system status displayGPS动作 GPS action错断相动作 Fault phase action防坠急停 Falling emergency stop茏内急停 Cage inside emergency stop门限位 Door limit上限位 Up limit下限位 Down limit减速限位 Deceleration limit手柄上升 Handle up手柄下降 Handle down手柄加速 Handle acceleratonGPS动作 GPS action错断相动作 Fault phase action防坠急停 Falling emergency stop茏内急停 Cage inside emergency stop门限位 Door limit上限位 Up limit下限位 Down limit减速限位 Deceleration limit手柄上升 Handle up手柄下降 Handle down手柄加速 Handle acceleraton超重预警超重报警超重预警超重报警HZKg%HZKg%备用模式 Standby mode备用模式 Standby mode 变频器型号 变频器型号 W W1W2H H1 D D1 D2 安装 孔径 安装 孔径 S200K-037-B 630606560100030023017080 11 S200K-045-B 630606560100030023017080 11 S200 施工升降一体化专用机使用说明书 7 2.2 安装示意图 2.2 安装示意图 安 装 固定 条安 装 固定 条笼 内 安 装方 式嵌 入 100mm安 装 方 式嵌 入 165mm安 装 方 式笼 内 安 装方 式嵌 入 100mm安 装 方 式嵌 入 165mm安 装 方 式 2.3 接线图 2.3 接线图*S200D/D1 工变一体机主电路接线示意图*S200D/D1 工变一体机主电路接线示意图 RKM1(+)PSTU3 V3 W3+PBU2 V2 W2U1 V1 W11#电机3#电机2#电机制动电阻KM6KM5KM4QF1UVW+PBKM7R2 S2 T2加油电机-+-+制动器电源L2N20V220VKM3控制电源COM 24V 15V 8V ACDCMCU电源220VRTR11T11N1L1N2L2L11N11L2N2DC+DC-+-380V415V440VL1L2L3121114141211L1L2L3电源输入RSNTPENR加节电源SRSTR1S1T1SRTSRTSRTRTPRTPR-14S120R/80W T1RSTSTR整流回路逆变回路变频器KM2QF2整流器 S200 施工升降一体化专用机使用说明书 8*S200C1/C2、S200E/E1 37/45KW 一体机主电路接线示意图*S200C1/C2、S200E/E1 37/45KW 一体机主电路接线示意图 R变频器电源输入STU3 V3 W3+PBU2 V2 W2U1 V1 W11#电机3#电机2#电机制动电阻RSNTUVW+PBKM1PENR加节电源20R/80W20R/80WR1S1T1RSTRSTSRT-+-+QF1制动器电源L2N20V220VKM3控制电源COM 24V 15V 8V ACDCMCU电源220VR11T11N1L1N2L2L11N11L2N2DC+DC-+-380V415V440V R TKM7R2 S2 T2SRT加油电机注：S200C2机型不包含虚线框图部分。整流回路逆变回路KM2整流器*S200E/E1 55/75KW 一体机主电路接线示意图 *S200E/E1 55/75KW 一体机主电路接线示意图 R电源输入STU3 V3 W3+PBU2 V2 W2U1 V1 W11#电机3#电机2#电机制动电阻RSNTUVW+PBPENR加节电源RSTRSTSRT-+-+QF1KM2制动器电源L2N20V220VKM3控制电源COM 24V 15V 8V ACDCMCU电源220VR11T11N1L1N2L2L11N11L2N2DC+DC-+-380V415V440V R TKM1(+)P20R/80WKM7R2 S2 T2SRT加油电机整流回路逆变回路变频器整流器注：标准产品不带加油功能，如需加油功能，请另行选配。注：标准产品不带加油功能，如需加油功能，请另行选配。S200 施工升降一体化专用机使用说明书 9*S200CON-B1.1 电气接线图*S200CON-B1.1 电气接线图 COM备注：S200C/E/K 配工/变频转换箱，按此部分电路接线。防坠急停围栏限位单门限位双门限位天窗限位COM上升限位COM下降限位COM上减速限位抱闸反馈下减速限位防冲顶限位COMCOM爬行笼内急停主令上升主令下降COM主令加速照明开关加油按钮启动故障复位故障指示变压器L线变压器N线运行指示工/变频模式工频正转COM变频输出工频反转照明灯变压器N线变压器L线变压器L线变压器N线电铃加油输出主接触器抱闸输出1抱闸输出2限位开关笼内操作台继电器输出杨声器指示灯板智能语音模块SJ-GL型5T起重量限制器COM2121OUT7OUT1OUT2OUT3OUT8N2L2103105106107102108104COM110109COMBFBF-GGBCOMOUT4OUT5OUT6OFCOM注：虚线框内为外接电路。HAKM2KM7KM1KM3KM6KM5KM4S1KM2KM3KM4 KM5 KM6+10VGNDA+B-锁止L2N2*S200CON-C1.0 电气接线图*S200CON-C1.0 电气接线图 防坠急停围栏限位COM单门限位双门限位天窗限位COMCOM上升限位COM下降限位COM上减速限位下减速限位抱闸反馈防冲顶限位COMCOM爬行笼内急停主令上升主令下降主令加速COM照明开关加油按钮启动故障复位故障指示急停输入变压器N线变压器L线运行指示急停输出输出反馈工/变频模式COM工频正转变频输出工频反转照明灯变压器N线变压器L线变压器L线变压器N线电铃加油输出主接触器抱闸输出1抱闸输出2限位开关笼内操作台继电器输出杨声器指示灯板智能语音模块SJ-GL型5T起重量限制器2121OUT7OUT1OUT2OUT3OUT8N2L2103105106107102104108COM110117109118COMOFGBCOMBFBF-G注：虚线框内为外接电路。OUT4OUT5OUT6COM备注1：S200C/E/K 配工/变频转换箱，按此部分电路接线。+10VGNDA+B-锁止KM2KM3KM4KM5KM6KM4 KM5 KM6S1KM7KM2KM1KM3HAN2L2 S200 施工升降一体化专用机使用说明书 10*工/变频转换箱控制电路接线示意图*工/变频转换箱控制电路接线示意图 RSTKM4KM6KM5KM5KM6KM621345678S1注：1.S1 工/变频转换开关 2.H1 外接照明灯 3.HG、HR 状态指示灯 4.KM4 变频输出接触器 5.KM5 工频正转接触器 6.KM6 工频反转接触器 7.PR 相序继电器 主电源工/变频状态指示S1HGS1HRKM5KM4KM69KM5COML2KM4PRL1L2L3121114141211L1L2L3PRGBOFOUT4OUT5OUT6L24L25L26L23L21L2L2L22L2COMCOMCOMCOMCOML22L2S1-HGS1-HRL2N2N2N2RSTKM6KM5KM4UVW变频器输出NLU1V1W1U2V2W2 U3V3W3电机*操作台接线示意图*操作台接线示意图 操作台接线原理图101102103104105107108109110111117118启动/电铃电锁/急停照明开关主令控制器运行指示 强电电锁/急停SB1SYSB3S1S2S3SB4HL1HL2SYSB2UP DownHSJK112复位按钮加油按钮故障指示106SB51234567891011121819 S200施工升降一体化专用机使用说明书 11*各航空插座接线示意图*各航空插座接线示意图SB1123456急停启动上升下降笼顶操作盒12345启动/上升坠落坠落测试盒坠落测试盒笼顶操作盒1.E1_笼内笼顶转换2.E2/E6_COM输入公共端3.E3_笼顶急停4.E4_坠落盒/笼顶/笼内起动5.E5_笼顶上行6.空7.E7_笼顶下行1.A1_COM公共输入端2.空3.A3_坠落盒上行4.空5.A5_坠落测试77芯航空插头5芯航空插头2012032042052073013033051.D1_+10V2.D2_AD2-3.空4.D4_GND5.D5_AD2+1.C1_+10V2.C2_AD1-3.空4.C4_GND5.C5_AD1+销轴传感器1销轴传感器2SB2SB3SB4SB1SB2JK特别说明：*特别说明：*现场安装调试注意事项 当电机传动板与吊笼脱开时（销轴未连接），此时用手柄进行上升/下降点动点动操作时，如观察到传动板均是向上方向均是向上方向运动，这是正常正常现象，说明电机接线方向正确。如观察到传动板均是向下方向运动，则说明电机接线方向相反，则需调换电机线。*GPS 远程控制锁机时,变频器会显示“LIFE”故障,不能复位。可以低速 10HZ运行或只允许向下运行只允许向下运行。S200施工升降一体化专用机使用说明书 12 2.4 主回路端子排列及定义 2.4 主回路端子排列及定义 3745kW功率主电路端子排列顺序：功率主电路端子排列顺序：端子符号 端子名称 端子功能定义 端子功能定义(+)制动器电源输出端子输出电压 DC195V，用于制动器供电。输出电压 DC195V，用于制动器供电。()(+)、P+制动电阻端子 用于外接能耗制动电阻 推荐使用 15/24KW电阻 PB R 变频器输入端子 用于连接三相交流电源。S T N U 变频器输出端子 用于连接电动机。V W 接地 接地端子，接地电阻 0.1S 以上的漏电开关。B.选用 B 类漏电保护开关，具有高频滤波和延时功能的脉冲电流敏感型的RCD。C.调参数“F0.17=0.7-1.0,F0.18=1000”可显著减少跳漏电断路器的概率,但电机噪声会明显增大。D.如跳工地一级漏电断路器，请检查是否分支线另接入了其它用电设备，如有则尽量断开。上电变频器无显示 上电变频器无显示 A.首先确认变频器输入端 R、S、T 电源电压是否正常。B.若 R、S、T 输入电源正常，则说明一体机软启动电阻（20/80W）烧坏。C.软启动电阻烧坏是有原因的：检查制动电阻是否对地短路而构成回路，在上电瞬间接触器还没有吸合之前，导致大电流通过软启动电阻而烧坏。运行即跳 故障 运行即跳 故障 A 检查三相电源是否缺相或三相电压不平衡现象。运行即跳 故障 运行即跳 故障 A 检查电机线是否有断线或一相接触不良。B 测量变频器三相输出电压是否平衡。上行正常，下行约 60 公分左右变频器报 短路故障上行正常，下行约 60 公分左右变频器报 短路故障。A.外接制动电阻短路。S200施工升降一体化专用机使用说明书 36 主令手柄给定上行或下行时，立即跳 短路故障。主令手柄给定上行或下行时，立即跳 短路故障。A 拆除电机线，如恢复正常，可能某一台电机绕组有匝间、相间有短路故障，或电机电缆有相间、对地短路现象。B 拆除电机线，如恢复正常，可能电机参数设置错误。C 拆除电机线，仍然跳故障。说明变频器内部有短路现象。运行中跳 “欠压”故障。运行中跳 “欠压”故障。A.工地变压器容量太小，电缆太长、线径过细，导致运行时产生很大的压降。B.一体机内部主接触器未吸合。运行中跳 或 “过流”故障 运行中跳 或 “过流”故障 A.检查刹车是否可以正常顺利打开。B.检查机械部分是否有卡住、卡死现象。C.电机及电缆是否存在有外皮破损、绕组匝间、相间、对地短路现象。D.检查电源电压是否过低或过高。运行中跳 或 “过载”故障。运行中跳 或 “过载”故障。A.负载太重，请检查是否超载运行或机械方面故障。B.刹车没有动作或没有及时打开，请检查。C.电网电压太低。运行中跳 或 “过热”故障。运行中跳 或 “过热”故障。A.检查变频器运行时风机有没有正常工作，如风扇不能正常运行，需更换冷却风扇。B.变频器是否通风不良，风道堵塞，需要清理。C.周围环境温度是否太高。向下运行时或主令手柄回零时跳 、“过压”故障。向下运行时或主令手柄回零时跳 、“过压”故障。A.制动电阻烧断或电线脱开。B.制动电阻选型阻值过大，功率偏小、材料易发生“温飘”现象。S200施工升降一体化专用机使用说明书 37 附录二：S200 起重量限制器合格证 附录二：S200 起重量限制器合格证
