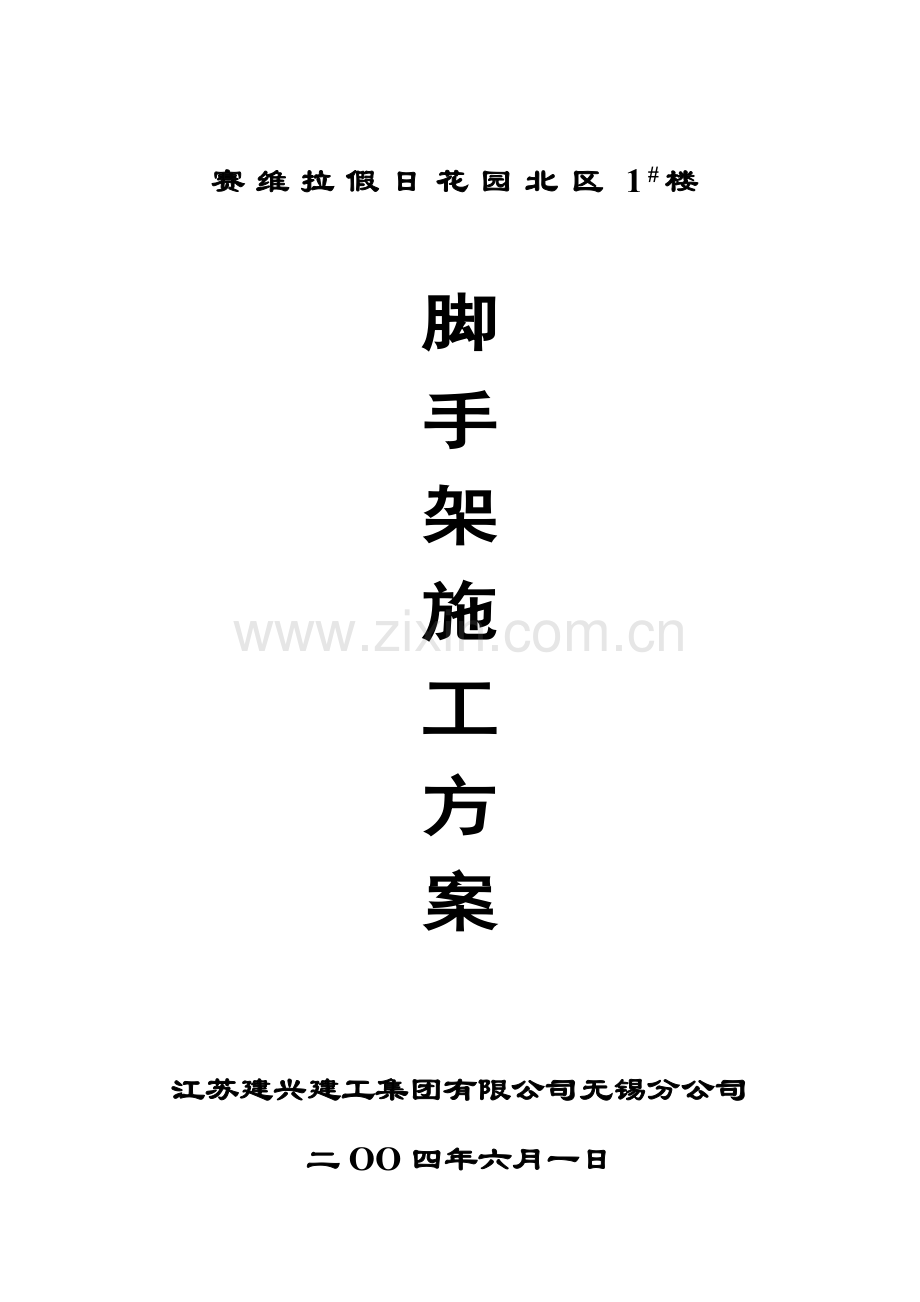

赛维拉假日花园北区1#楼

脚
手
架
施
工
方
案

江苏建兴建工集团有限公司无锡分公司
二OO四年六月一日

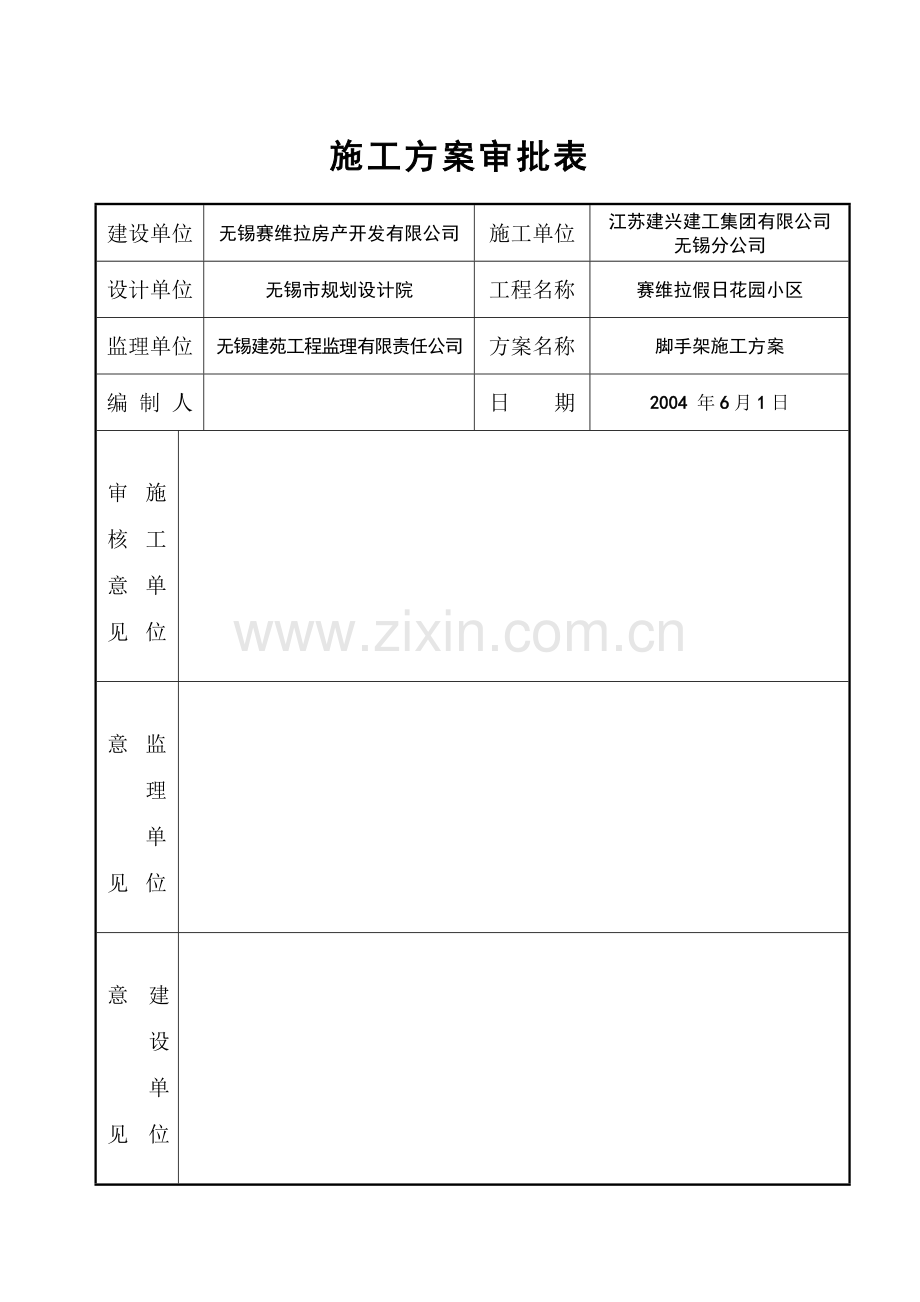

施工方案审批表

建设单位
无锡赛维拉房产开发有限公司
施工单位
江苏建兴建工集团有限公司
无锡分公司
设计单位
无锡市规划设计院
工程名称
赛维拉假日花园小区
监理单位
无锡建苑工程监理有限责任公司
方案名称
脚手架施工方案
编 制 人

日 期
2004 年6月1日
审核意见
施工单位

意

见
监理单位

意

见
建设单位

北区1＃楼脚手架施工方案

一、工程概况
赛维拉假日花园北区1＃楼工程建筑面积32022.15m2 ，共计十八层。主楼总高度57.400m，裙楼高度为10.800m，其一、二层为裙房部分，层高为5.800m、4.800m，三层层高4。50m,标准层层高2。90m，顶层构架部分层高3。150m,电梯机房层高3。900m，地下室一层.
本工程结构形式为框架-—剪力墙全现浇钢筋砼结构,基础为桩基、筏板基础形式.
本工程外立面较为平整，且层高相对固定。
二、方案选择
高层脚手架的各类很多，根据本工程的建筑、结构形式，从安全可靠、经济方便以及为装饰施工创造便利条件等因素考虑，决定脚手架形式选择如下:
1、 主楼外脚手架采用分段悬挑脚手架。
2、 裙楼部分采用双排钢管脚手架落地搭设。
3、 内架子采用满堂脚手架.
底层到四层为落地式双排钢管脚手架,五至十层为第一段悬挑脚手架,十一至十六层为第二段悬挑脚手架，悬挑脚手架从主楼四层顶开始搭设，搭设高度18m,共十步。
三、外脚手架施工方案
(一）材料选择
1、 钢材：均采用Q235A级钢，其机械性能必须符合《普通碳素结构钢技术条件》(GB700）中Q235A级钢的规定.
槽钢规格：[16A
钢管规格:Φ48×3。5mm
2、扣件：采用可锻铸铁割件，其质量必须符合《钢管脚手架扣件》中的规定.
3、密目网:规格 1800×6000mm
4、安全网：规格 3000×6000mm
5、竹 笆:规格 1000×1500mm
(二）施工人员的组织
施工人员的组织如下：
架子工：10人
塔吊工:1人
塔吊指挥工:1人
以上施工人员均应有特殊工种上岗操作证。
(三）双排扣件式脚手架施工方案
搭设要求：
双排扣件式钢管脚手架的搭设必须按照施工规范要求和省标操作规程搭设。
1、 落地搭设的脚手架在搭设前，应将建筑物四周脚手架部位用土填平夯实，并在砂石垫层上浇筑100mm厚细石砼，需要搭设在楼板上的，在其钢管底部应垫置50mm厚的木板，必要时可在脚手位置楼板下加设支撑。
2、 双排钢管脚手架的立杆横距为1。2m,立杆纵距1.5m，步距为1。8m。
3、 脚手架搭设时，应做好与工程结构间的连接和转角处的加固连接，同时按规范要求做好剪刀撑和斜撑的搭设。
4、 脚手架的外侧采用密目网，平铺竹笆片应随结构上升的速度同步上升,并进行满铺，以确保施工安全。
5、 脚手架搭设应持证上岗，搭设时应统一指挥，严格按操作规程执行，脚手架搭设后应经专职安全员检查验收合格后方可使用。
6、 拆除：
a、 根据拆除现场情况，设围栏或警戒标志，并有专人看守。
b、 清除脚手架上留存的材料、电线等杂物.
c、 拆除脚手架必须有专人指挥，参与拆除的人员应注意动作的配合和协调，在拆除过程中不宜中途换人，不得单人拆除较重杆件等有危险的构配件。
d、 拆除顺序应是后搭设的部件先拆，先搭设的部件后拆,严禁采用推倒或拉倒的拆除做法。
e、 连墙件应在位于其上的全部可拆杆件拆除之后才能拆除。
f、 拆剪刀撑纵向水平杆时，应先拆中间扣件,后拆两端扣件。拆扣件时，应有防止杆件突然坠落的措施。
g、 拆除的脚手架的部件应及时运至地面，严禁从空中抛掷。
(四）悬挑扣件式脚手架施工方案
1、 悬挑脚手架采用悬挑20#槽钢和Φ11钢丝绳斜拉相结合的方法进行,即在浇筑悬挑起始层平面(五层平面及十一层平面）砼时，在四周板内预埋Φ14圆钢，距梁外侧边1。50m，圆钢横向间距同脚手架立杆间距，为1.5m,然后采用3m长槽钢悬出1.25m，搁置在现浇楼面上的槽钢通过预埋Φ12mm圆钢焊接固定，悬挑端通过Φ12mm钢丝绳斜拉到上层现浇楼层上,钢管脚手架立管通过在槽钢上焊接Φ25mm圆钢固定,拉结点采用Φ12mm圆钢制成，另每三层增设一道斜管支撑，以减少起始平面悬挑梁的荷载。
2、 悬挑脚手宽为1m，离墙300mm，立杆间距为1。5m,步距为1.8m，每间隔6m设一剪刀撑，每楼层纵向三根立杆设一刚性连接体，外围采用密目网全封闭,扶手、踢脚板设置齐全。
3、 搭设要求：
a、 对于高层建筑物的施工，外墙脚手架搭设是其中一个重要环节,为确保本工程外墙脚手架搭设成功和安全使用，工地成立以项目经理为组长、专职安全员为副组长的悬挑脚手搭设领导小组，具体负责和指挥该悬挑脚手架的搭设。
b、 安排经过专门培训并获得资格证书，具有施工经验的专业人员负责搭设，并由专职安全员现场直接指挥搭设.
c、 根据施工图纸和施工方案提前做好悬挑脚手搭设的材料准备工作和人员、机械的配备,并对施工人员做好技术交底。
d、 严禁在雨天或高温天气进行施焊，应有足够的防火措施.
e、 槽钢上固定立杆的Φ25钢筋焊接,要派有资格且有经验的职工负责焊接，确保焊接点的牢固与稳定.
f、 搭设人员必须戴好安全帽和配挂安全带，做好自身的安全防护工作，搭设过程中不得随意改变构架尺寸和减少杆配件数量。
g、 悬挑脚手架搭设完毕后,要派专人对各连接点进行观察，确保其使用的安全度。
