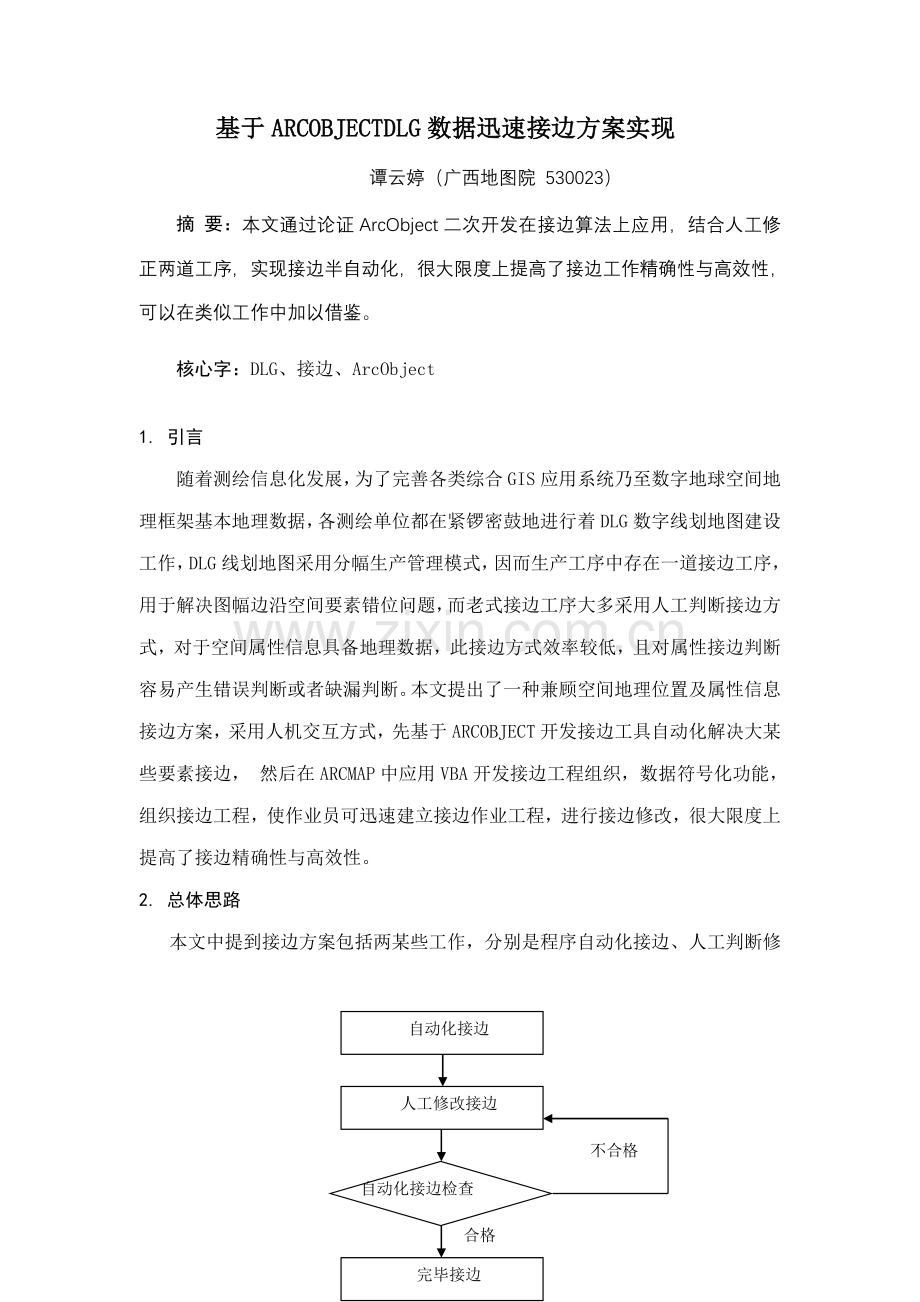

基于ARCOBJECTDLG数据迅速接边方案实现
谭云婷（广西地图院 530023）
摘 要：本文通过论证ArcObject二次开发在接边算法上应用，结合人工修正两道工序，实现接边半自动化，很大限度上提高了接边工作精确性与高效性，可以在类似工作中加以借鉴。
核心字：DLG、接边、ArcObject

1. 引言
随着测绘信息化发展，为了完善各类综合GIS应用系统乃至数字地球空间地理框架基本地理数据，各测绘单位都在紧锣密鼓地进行着DLG数字线划地图建设工作，DLG线划地图采用分幅生产管理模式，因而生产工序中存在一道接边工序，用于解决图幅边沿空间要素错位问题，而老式接边工序大多采用人工判断接边方式，对于空间属性信息具备地理数据，此接边方式效率较低，且对属性接边判断容易产生错误判断或者缺漏判断。本文提出了一种兼顾空间地理位置及属性信息接边方案，采用人机交互方式，先基于ARCOBJECT开发接边工具自动化解决大某些要素接边， 然后在ARCMAP中应用VBA开发接边工程组织，数据符号化功能，组织接边工程，使作业员可迅速建立接边作业工程，进行接边修改，很大限度上提高了接边精确性与高效性。
2. 总体思路
自动化接边
人工修改接边
自动化接边检查
完毕接边
合格
不合格
本文中提到接边方案包括两某些工作，分别是程序自动化接边、人工判断修改。对于整个接边工序，只有人工判断修改某些为手工作业某些，且操作方式由老式接边作业转换为接边修改，大量减少了人工干预操作，工序如下：

3. 数据接边算法
图廓规范化
接边容差拟定
1、接边对象在同一图层内；
2、容差范畴内只有相应两个个符合条件接边对象；
3、对象属性一致。
对象接边
是
否
分层查找接边对象
接近图廓边解决
接边判断
记录未接边位置
所有对象接边完毕
自动化接边工序完毕
对于一万分幅接边，普通采用西北接边方式，由于DLG采用国标分幅进行数据组织，因而可以通过图号判断接边图幅与相邻图幅，拟定好接边目的后，接边算法重要由如下某些构成：

3.1 接边条件
接边判断离不开图廓边界判断，而为了提高接边效率，图廓必要规范化，也就是说，统一图廓节点数量为4点，图廓线方向一致，每次计算即可迅速找到接边线，从而查找接边匹配对象。
3.2 接边算法
此某些为接边自动化解决重要某些，在这某些工作中，分为接近图廓边界解决、接边对象筛选、对象接边三个某些。
3.2.1 接近图廓边界解决
对于接边数据，都必要保证接边对象端点靠到图廓线上，从而保证接边点与图廓边界完全吻合。办法如下：
（1） 对于超过图廓范畴对象，通过IrelationalOperator接口Crosses办法搜索超过图廓范畴对象，并对此对象做裁切解决，保存图廓内某些；
（2） 选中目的图幅图廓边界，应用buffer运算，构造缓冲区，获取接边对象查找范畴；
（3） 通过相交查询办法，遍历与图廓缓冲面相交对象，判断端点不在图廓上对象，作为接边解决对象；
（4） 对于接边对象，遍历对象节点，应用IrelationalOperator接口中Contains办法，筛选目的对象接边节点，用QueryNearestPoint获取其在图廓上投影点并替代，使此节点落在图廓边界上。
（5） 程序解决后效果如下，基本能达到规定，作业员需对修改标记处做检查，查看与否存在错误判断或者缺漏判，修正错误。
图1：接近图廓边界效果
面状地物
线状地物
示意图上较粗某些为原数据，颜色较深，线粗较细某些为修改后效果，标记处别记录了解决类型与办法。
3.2.2 接边解决
接边采用西北接边，目的图幅只对西北边界上地物作接边解决，东南方向不变，因所有对象都已接近图廓边界，因而接边解决只解决端点对接问题。重要办法如下：
（1） 提取目的图幅西、北图廓，应用buffer办法构造西北图廓缓冲区；
（2） 搜索目的图幅以及相应西、北图幅中落在缓冲区内对象，作端点判断解决；
（3） 设立接边容差，如果对象端点在相邻图幅中找到属性一致对象，修改目的图幅对象端点位置，使之与相邻图幅对象端点一致；
接边点在容差范畴内找到对象，自动接边。
对照北图幅相应对象修改端点位置
（4） 如果相邻图幅中没有相应对象，记录端点位置，并做未接边标记，供人工解决；接边效果如下：
图4：未接边错误标记2

接边点在容差范畴内找到对象，但属性不一致，显示未接边标记，供人工判断修改。

接边点在容差范畴内找不到对象，显示未接边标记，供人工判断修改。
图3：未接边错误标记1
图2：自动接边效果

3.2.3 接边检查
检查原理与接边解决原理基本一致，只是少了对地物实现自动化解决环节，重要用于人工修改后自查或者作为质检部门辅助工具。
3.2.4 集成功能
为了使程序功能可通用化，让作业员在实际生产中得到广泛应用，程序应实现界面化，且能灵活应用，此数据接边系统功能分为两某些，一是图层选项，二是功能选取。
图5：系统界面

（1） 图层选项：解决图层可选，可实现批量接边解决或单个图层接边解决，较为灵活，作业员可依照各层要素数据来源区别对待，如从其他成果转换而来数据图层，可减少程序自动化解决参加甚至只是运营接边检查。
（2） 功能选项：功能选项中将接近图廓边界、数据接边、接边检查三某些分别列出，以便各环节重复使用。

4. 接边工程组织方案
接边方案中除了程序自动化解决某些，尚有一某些工作需要人工检查修改，检查修改重要在Arcmap中进行，而接边检查中固有工序为添加接边分幅数据，地物符号化，再对照标记位置检查接边效果。本接边方案设计在Arcmap中采用vba方式增长接边工程组织功能，作业员可通过此功能批量添加接边分幅数图6：DLG工程组织工具

据，并统一符号化。

4.1 组织接边工程
为了提高效率，作业员会添加各种一万分幅数据进行接边操作，每个一万分幅DLG数据包具有14个图层，如果逐个数据进行添加，还需调节图层顺序，工作量较大，而此某些工作可应用VBA实现分幅数据添加，简化接边前期工作，重要办法如下：
（1） 遍历目的目录中mdb数据，应用IgroupLayer接口建立分幅图层组；
（2） 建立图层数组，按照图层先后顺序在数组中进行排序，应用Add pFeatureLayer办法将图层按顺序添加到分幅图层组中；

图层添加组织

图7：图层添加自动化

4.2 数据符号化
接边数据需要符号化去体现其属性信息，Arcmap中普通采用lyr方式进行符号化，但对于大量接边数据，逐级符号化工作量较为繁琐，此工程组织方案开发了自动符号化功能，依照当前打开工程中图层，对每层地物进行符号配备。
图8：符号库
（1） 数据符号化前提是具备符号库，应用Style Manager制作符号库，对每个国标编码建立符号，符号名称与国标编码一致；
（2） 遍历工程中图层，应用IuniqueValueRenderer接口，对图层中每组国标编码相应至符号库中获取符号，没有相应符号对象，统一赋为红色，且用突出符号显示，标记为错误对象，从而在符号化中检查编码错误问题。
图9：符号化效果

图10：错误编码对象

5. 结束语
通过此工序进行接边工作，不但减少了大量人工接边工作，提高了效率，同步也可以有效运用属性进行接边约束，提高接边精度，而作业后期接边检查修改，可应用接边工程中工具，高效组织大量接边数据，并且实现了自动符号化功能。该工序方案通过生产检查，提高了生产效率与精度，同步也减少了用工成本，且开发所积累成果通用性较强，可通过简朴修改用于其他更多项目中。

参照文献：
【1】基于ArcGIS Engine多幅数字地形图接边算法研究 测绘与空间地理信息，，（2）：76-78
