先导式安全阀.pptx

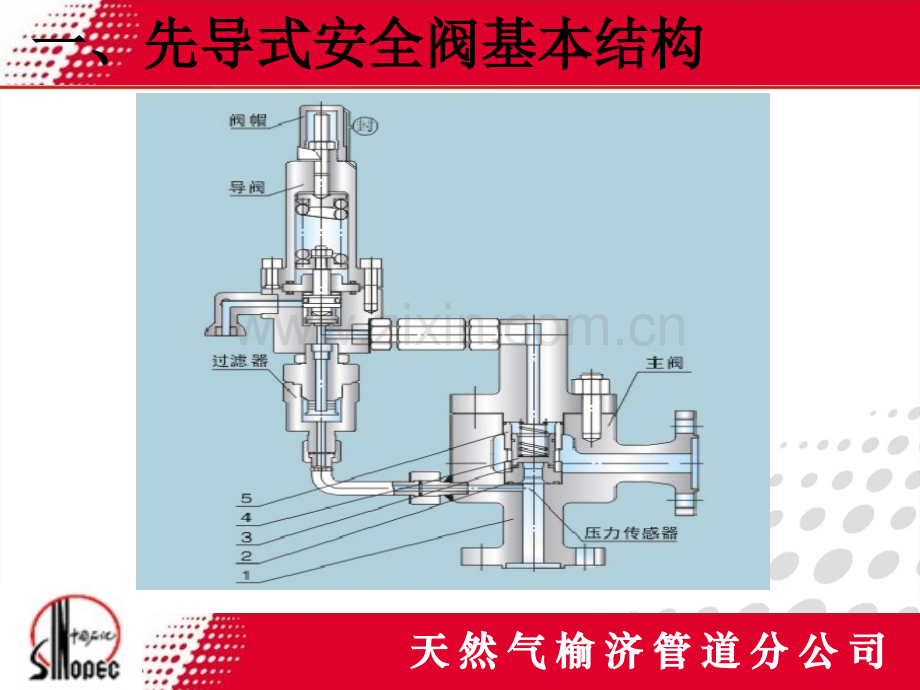

天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司先导式安全阀 2014.3.19 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司一、先导式安全阀基本结构一、先导式安全阀基本结构 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司一、先导式安全阀基本结构一、先导式安全阀基本结构 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司一、先导式安全阀基本结构一、先导式安全阀基本结构 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司二、先导式安全阀特点二、先导式安全阀特点先导式安全阀是变弹簧直接作用为导阀间接作用，提高开启、回座的灵敏度。主阀采用活塞式，阀瓣结构密封性好、精度高、回座迅速、不泄露、工作寿命长、稳定可靠、操作方便。天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司利用导阀的灵敏度，控制系统的压力信号并给出信号。当系统正常，主阀阀前压力低于整定压力时，先导阀处于关闭状态时，系统压力通过进口压力管、过滤器、导阀、连接管传到主阀活塞室，从而在主阀上产生一个向下的静作用力，使主阀处于关闭状态三、先导式安全阀工作原理三、先导式安全阀工作原理 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司系统正常情况下气体流动系统正常情况下气体流动：二、先导式安全阀特点二、先导式安全阀特点 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司当主阀阀前压力超过整定压力时，导阀开启，开始少量排放，保持主阀关闭（？泄放口）三、先导式安全阀工作原理三、先导式安全阀工作原理 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司若系统压力继续升高，导阀全量排放，同时降低主阀活塞室压力，使主阀进气压力大于活塞室压力，当二者产生一定比压值时，主阀突然开启，继而主阀全量排放。三、先导式安全阀工作原理三、先导式安全阀工作原理 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司当系统压力低于回座压力时，导阀关闭，系统压力再次通过进口压力管、过滤器、导阀、连接管传到主阀阀瓣上部活塞室，主阀阀瓣及时回座，主阀关闭，再次形成静压力，保证系统正常运行，使系统压力正常运行二、先导式安全阀工作原理二、先导式安全阀工作原理 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司1.打开导阀阀帽2.松掉锁紧螺母3.调整螺杆顺时针旋转，弹簧压缩，整定压力升高，反之降低四、整定压力的调节四、整定压力的调节 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司五、安全阀的安装及调试五、安全阀的安装及调试5.1安装注意事项应仔细查对安全阀的型号、连接型式是否与设计使用要求一致。安全阀前应装设切断阀，以利检查维护。应将管道内杂质，特别是焊渣等彻底吹扫干净后，方能把安全阀就位安装，如介质较脏时，应在导阀进口处装设过滤器。检查各部分是否完好，动作是否灵活。在安全阀前，应装设有相应量程的压力表。安装方式：露天、室内和厢式均可。天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司5.2操作调试先导式安全阀动作性能实验，介质为空气或其它气体，禁止用液体。管线、设备吹扫及试压时，应关闭先导式安全阀前的切断阀，避免液体介质及污物进入安全阀的导压管或导阀，造成主阀无法起跳。安全阀通气时，应缓慢开启切断阀，听到主阀出口有连续泄漏声，属正常现象。这时停止开启，待出口处无泄漏声，再继续缓慢开启切断阀。控制安全阀前压力，使安全阀启跳、排放和回座。反复测试几次，观察排放压力和回座压力值，排放压差和启闭压差对应于性能规范表。然后将锁紧螺母锁紧。导阀进口处为导阀现场测试接口，松开进口处导压管连接螺母，接上气源即可进行导阀现场测试。五、安全阀的安装及调试五、安全阀的安装及调试 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司五、安全阀的安装及调试五、安全阀的安装及调试5.3常见故障及处理故障故障现象象产生原因生原因处理方法理方法关闭不严、漏气主阀或导阀阀芯软密封件损坏更换软密封件调节、给定不灵有污物堵塞清洗连接导阀过滤器安全阀不动作零件损坏。如O型圈更换损坏零件安全阀的参数不对，如压力范围与使用范围不一致更换导阀弹簧受脏物、铁屑卡主清洗 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司五、安全阀的安装及调试五、安全阀的安装及调试1安全阀不能按标定压力开启产生原因生原因处理方法理方法导阀弹簧压力不够、弹簧失效或弹力不足检查导阀弹簧，重新调整安全阀整定压力或更换导阀密封件老化或受损，造成控制气泄压拆检导阀，更换老化或受损的密封件主阀的活塞下部控制气泄漏拆检、更换主阀活塞密封及管路校验值不准按规定重新标定开启压力 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司五、安全阀的安装及调试五、安全阀的安装及调试2安全阀在运行中突然开启产生原因生原因处理方法理方法受气源洁净度影响，主阀的引压管路堵塞，造成主阀活塞室开启，主要发生在冬季低温时如气源含水分，冬季可先对主阀的引压管路进行蒸汽加热或电加热解赌。若无效则拆检引压管导阀密封件老化或受损，造成泄压拆检导阀，更换老化或受损的密封件主阀的活塞O型密封圈泄漏造成活塞腔内漏检查、更换主阀活塞O型密封圈 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司五、安全阀的安装及调试五、安全阀的安装及调试3安全阀持续漏气产生原因生原因处理方法理方法阀芯与阀座接触面不严或有脏物如气源含水分，冬季可先对主阀的引压管路进行蒸汽加热或电加热解赌。若无效则拆检引压管导阀密封泄漏拆检导阀，更换老化或受损的密封件主阀引压管线有轻微泄压或脏物堵塞检查、更换主阀活塞O型密封圈安全阀起跳后阀芯没回座拆检主阀，将阀芯落下导阀过滤器堵塞清洁过滤器，确保畅通导阀控制推杆安装位置不正确根据要求重新安装导阀控制推杆，不能过高主阀活塞o型密封圈泄漏造成活塞腔内漏检查、更换主阀活塞o型密封圈 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司六、安全阀的维护保养六、安全阀的维护保养安全阀应按时检测，发现安全阀动作不灵敏，起跳和回座压力偏离设定压力较多时，应对安全阀进行检查维修。进场检查运行中的安全阀是否泄漏，卡阻及弹簧锈蚀等不正常现象。安全阀尽量少开启，更不能作为报警信号使用。定期将安全阀拆下进行全面清洗，检查，校验后方可重新使用（检定周期1年）。检测安全阀是否灵敏，主要是检测导阀动作精度 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司英国标准BS6759列举了下面一些安全阀类型：直接载荷式安全阀、常规式安全阀、辅助式安全阀、先导式（间接载荷）安全阀、平衡波纹管式安全阀、平衡活塞室安全阀、波纹管密封安全阀安阳站安全阀照片安阳站安全阀照片安全阀工作原理动画安全阀工作原理动画七、安全阀的种类七、安全阀的种类 天天 然然 气气 榆榆 济济 管管 道道 分分 公公 司司谢谢大家！
