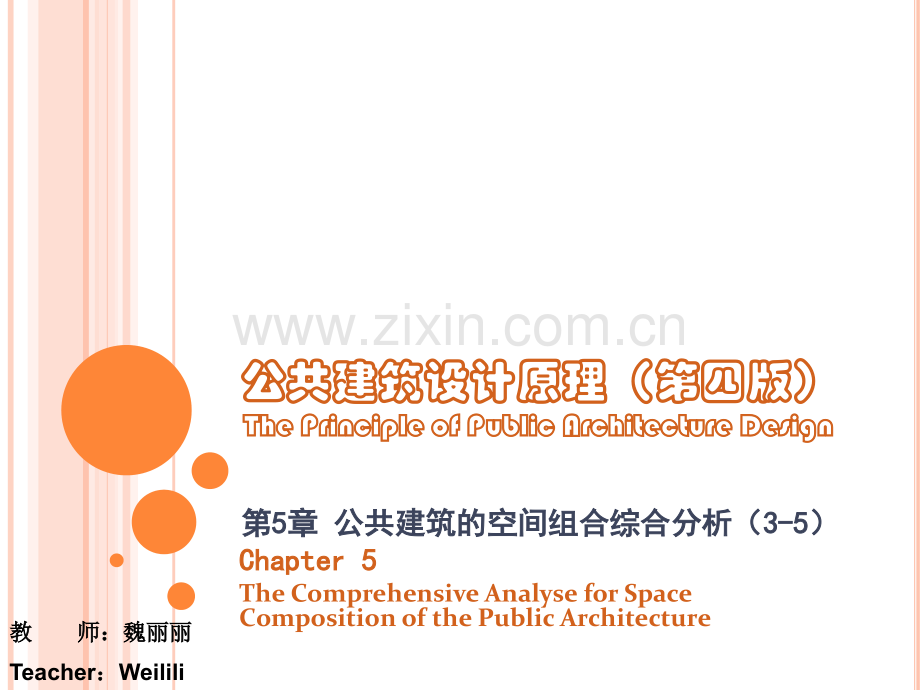

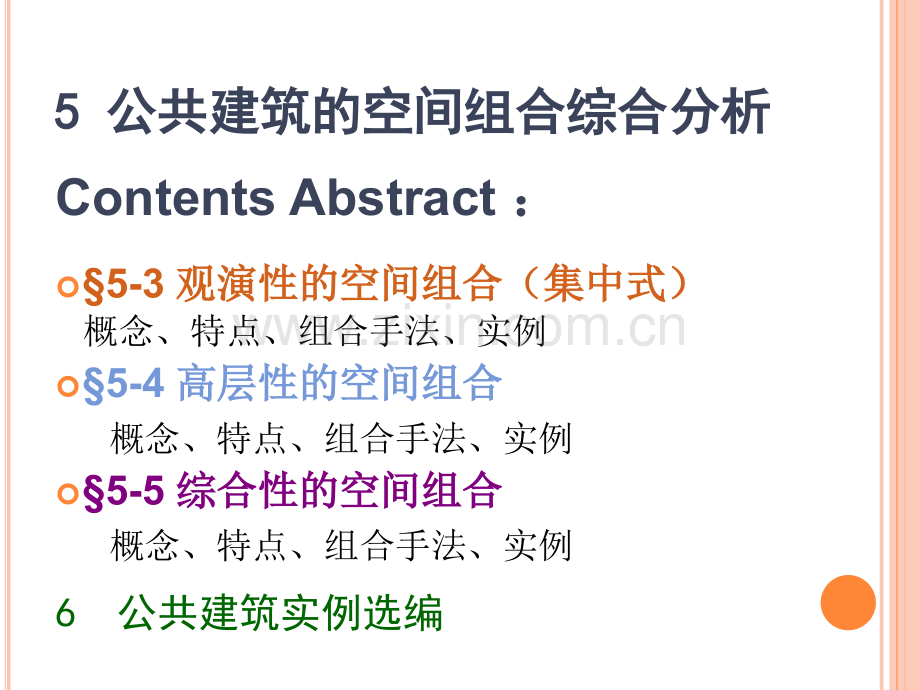

教教 师：魏丽丽师：魏丽丽Teacher：Weilili公共建筑设计原理（第四版）公共建筑设计原理（第四版）The Principle of Public Architecture DesignThe Principle of Public Architecture Design第第5 5章章 公共建筑的空间组合综合分析（公共建筑的空间组合综合分析（3-53-5）Chapter 5Chapter 5The Comprehensive Analyse for Space Composition of the Public Architecture5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析Contents Abstract：5-3 观演性的空间组合（集中式）观演性的空间组合（集中式）概念、特点、组合手法、实例5-4 高层性的空间组合高层性的空间组合 概念、特点、组合手法、实例5-5 综合性的空间组合综合性的空间组合 概念、特点、组合手法、实例6 公共建筑实例选编5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析观演性的空间组合（集中式）观演性的空间组合（集中式）一一 概念概念 一般有大型的空间作为组合的中心，围绕大型空间布置服务性空间。如电影院、礼堂、剧院、体育馆、室内游泳池、西方古典教堂等建筑。二二 特点特点1通常是一种稳定的向心式构图。2由一定数量的次要空间围绕一个大的占主导地位的中心空间构成。3主导空间一般为相对规则的形状，应有足够大的空间体量以便使次要空间能够集结在其周围；次要空间的功能、体量可以完全相同，也可以不同，以适应功能和环境的需要。4一般说来，其本身没有明确的方向性，其入口及引导部分多设于某个次要空间。5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析观演性的空间组合（集中式）观演性的空间组合（集中式）集中式空间组合示意图集中式空间组合示意图江苏省体育馆示意图江苏省体育馆示意图5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析观演性的空间组合（集中式）观演性的空间组合（集中式）圣索菲亚大教堂圣索菲亚大教堂5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析观演性的空间组合（集中式）观演性的空间组合（集中式）三三 空间组合手法空间组合手法A、小空间围以大空间四周布置。B、小空间围绕主体大空间的底层和看台下布置C、主体大空间与小空间脱开布置四四 实例实例1 影剧院：广州红线女艺术中心。广州红线女艺术中心。2 体育馆：罗马奥林匹克运动会体育馆（罗马小体育罗马奥林匹克运动会体育馆（罗马小体育宫）宫）5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析观演性的空间组合（集中式）观演性的空间组合（集中式）广州红线女艺术中心广州红线女艺术中心PL奈尔维奈尔维-罗马小体育宫罗马小体育宫5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合 一一 高层性空间与低层空间组合的区别：高层性空间与低层空间组合的区别：5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合二二 高层空间分类：高层空间分类：板式（条式）：板式（条式）：高层部分的平面形状为长方形，体型象板块状。其长边与短边之比大于或等于2的建筑，并且短边长度小于或等于16米。：广州白云宾馆、米兰皮瑞利大厦塔式：塔式：常称为“摩天楼”。建筑长宽比小于2的建筑，各朝向均为长边。平面形状有长方形、三角形、“Y”字形、“T”形、圆形。5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合广州白云宾馆广州白云宾馆P.L.奈尔维意大利皮瑞利大厦奈尔维意大利皮瑞利大厦5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合三三 空间组合手法空间组合手法1 板式板式A 垂直交通系统和附属用房集中在中心中心部位，主要使用空间布置在四周，用轻隔断和家具构成功能分区。（纽约）利华大厦B 垂直交通系统和附属用房集中放在一侧、两端一侧、两端、或主体空间的后侧后侧，以保证主要空间居于突出位置。（米兰）皮瑞利大厦2 塔式塔式 垂直交通系统、厕所盥洗、设备管道、附属用房布置在中心部位，主要使用空间布置在四周。（纽约）世贸大厦5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合四四 高层公建的发展趋势高层公建的发展趋势 无论“塔式”还是“板式”高层公建，有走向“多功能空间组合”的趋势。赖特：（俄克拉何马）普莱斯大楼。赖特俄克拉荷马普莱斯塔楼赖特俄克拉荷马普莱斯塔楼5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合五五 实例实例（一）（一）板式：板式：A1 利华大厦：利华大厦：1952年，SOM建筑事务所在纽约建造了高22层的利华大厦，开创了全部玻璃幕墙“板式”高层建筑的新手法，成为当时风行一时的样板。A2 西格拉姆大厦：西格拉姆大厦：19561958年由密斯设计的纽约西格拉姆大厦为又一玻璃摩天楼。B1（米兰）皮瑞利大厦：（米兰）皮瑞利大厦：设计者是庞蒂&纳尔维。将房间两端和后侧组织电梯和附属房间；把30层的楼板挂在8片板状的钢筋混凝土框架柱上。5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合纽约利华大厦纽约利华大厦5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合（二）塔式：（二）塔式：60年代，为减少风荷载影响，塔式高层逐渐增多，代表作是：1 19641965年，芝加哥的双塔形玛利那城大厦玛利那城大厦，60层，高177m，两座并列的多瓣形圆形平面的公寓。2 19651970年，芝加哥建成SOM事务所设计的11层的约翰约翰汉考克大厦汉考克大厦。3 19691973年，在纽约建成由山崎实设计的世界贸易中心大世界贸易中心大厦厦，这两座并立的110层的塔式摩天楼，高411m。4 19701974年，在芝加哥建成SOM事务所设计的西尔斯大厦西尔斯大厦，110层，高443 m。5 19931996年，高88层，452m的马来西亚吉隆坡的双子大双子大厦厦（国家石油公司双塔大楼（Petronas Towers）打破了美国芝加哥西尔斯大楼保持了22年的最高记录。上述高层建筑各例大都采用钢结构体系。5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合芝加哥西尔斯大厦芝加哥西尔斯大厦5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析高层性的空间组合高层性的空间组合六、总结高层建筑的布局六、总结高层建筑的布局1、总体布局总体布局2、单体设计单体设计A、平面对称、外形简单B、平面形体方整，纵横接近C、建筑方位与体型有利于抗风D、以交通枢纽、管理系统及服务用房为核心组织平面E、复合功能、综合空间的组织5 5 公共建筑的空间组合综合分析公共建筑的空间组合综合分析综合性的空间组合综合性的空间组合 因建筑功能复杂，常采用综合形式的空间组合。适用于：文化宫、俱乐部、以及大型会议场所等。综合性空间组合的特点：综合性空间组合的特点：A、组织原则、组织原则(a)空间的体量、形状和剖面要符合功能要求(b)结构空间与功能在体量上要吻合(c)合理组织不同体量的空间(d)最大限度地利用各种“剩余”空间B、不同类型空间的组织方式不同类型空间的组织方式(a)大量性“小单元”空间(b)主体空间记忆：图书馆 阅览室层高：45m，书库22.5m。6 6 公共建筑实例选编公共建筑实例选编书中重点实例：书中重点实例：P164 博兰德大学天然光源画室P165 堪迪拉潘捷伯大学美术教学馆P166 某大学图书馆P188 河南博物馆P276 浙江省杭州金溪山庄P300 东京和风餐厅P307 北京丰泽园饭店P310 北京独一居酒家P314 四川广安邓小平纪念馆P320 上海青浦新城区夏雨幼儿园6 6 公共建筑实例选编公共建筑实例选编书中重点实例：书中重点实例：P334 河北省丰润县潘家峪惨案纪念馆P341 马特洛索夫纪念馆P355 东京都新市政厅P357 毕尔巴鄂古根汉姆美术馆P371 巴黎蓬皮杜艺术中心P381 东京代代木国立综合体育馆P383 天津塘沽火车站P392 西安紫薇山庄P401 NIRO连锁咖啡店P404 广东深圳市基督教堂
