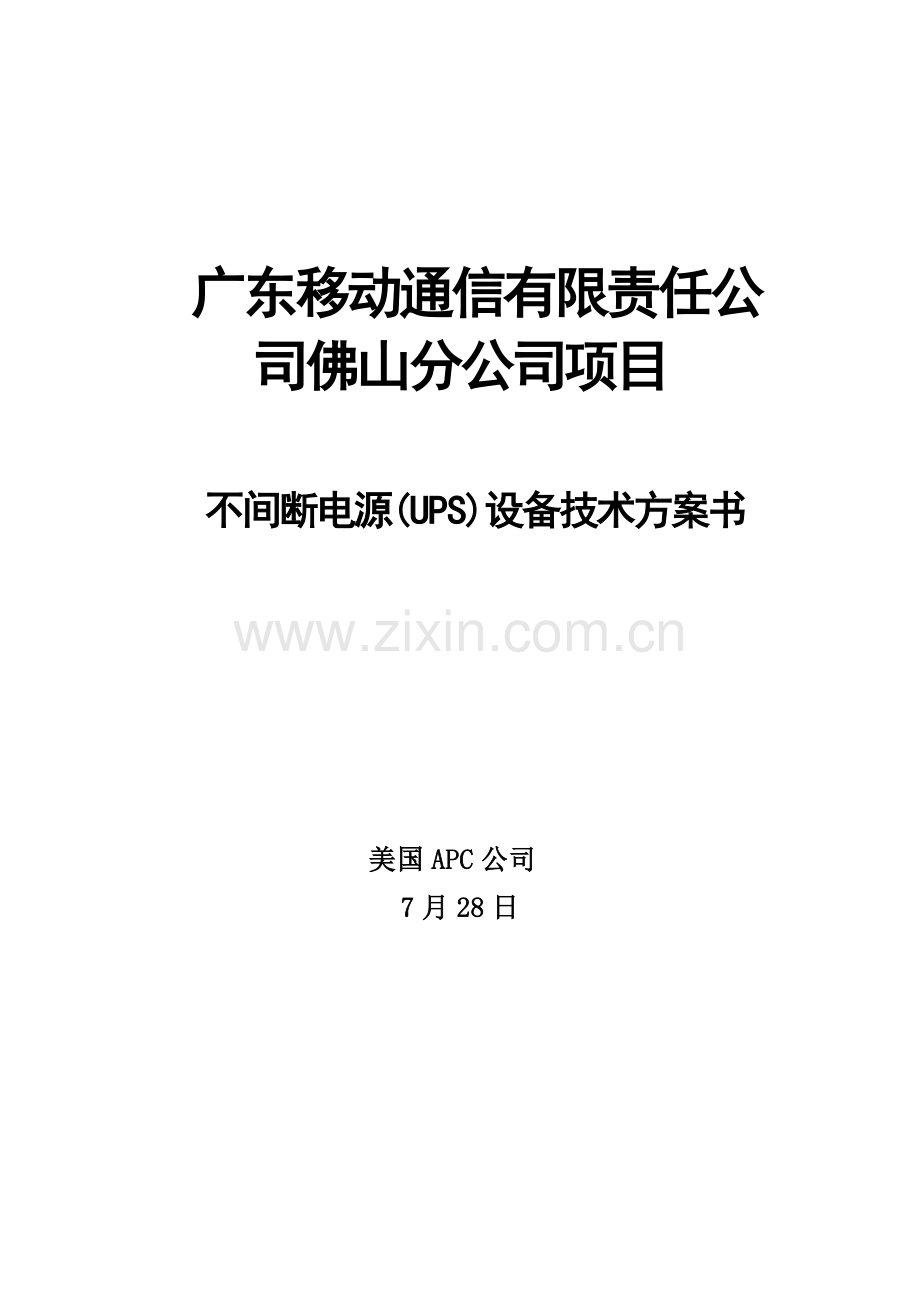

广东佛山通信项目30KVA方案书样本.doc

广东移动通信有限责任公司佛山分公司项目

不间断电源(UPS)设备技术方案书

美国APC公司
7月28日

5.2 工程设计方案
1. 有关国家、行业原则
2. 总体设计、摆放、连接方式、占用面积、体积、重量及有关规定：
1) 总体设计
l APC DP系列 30KVA单机运营方案
UPS主机 产品型号：DP340E 30KW/30KVA 1台
维修傍路开关 产品型号：SBP 1×30KVA 1套
电池配备时间 2小时电池组
电池名称/型号/数量 德国阳光/A412-100/64只
电池架 国内配备
电池架数量 套
UPS系统图

配电系统图

承重及摆放示意图

APC DP系列40KVA
UPS尺寸/重量/数量：1400mm×600mm×800mm(高×宽×深)/300kg/1台
电池柜尺寸/重量：
电池节数/重量：64节/2560kg
建议采用角钢架解决承重问题

l APC DP系列80KVA双机冗余并联运营方案
UPS主机 产品型号：DP380E 80KW/80KVA 1台
维修傍路开关 产品型号：SBP 2×80KVA 1套
电池配备时间 2小时电池组
电池名称/型号/数量 德国阳光/A412-180/64只
电池架 国内配备
电池架数量 套

UPS系统图

配电系统图

五．附件
1．安装资料
APC Silcon系列240KVA
l UPS尺寸/重量/数量：1800mm×1600mm×800mm(高×宽×深)/1400kg/1台
l 电池柜尺寸/重量：1800mm×1000mm×800mm(高×宽×深)/230kg/2个
l 电池节数/重量：64节/2048kg（松下）

APC Silcon系列20KVA（一套）
l UPS尺寸/重量/数量：1400mm×600mm×800mm(高×宽×深)/385kg/2台
l 电池柜尺寸/重量：1400mm×800mm×800mm(高×宽×深)/120kg/4个
l 电池节数/重量：128节/2688kg（松下）
