北京市朝阳区某220kv电站电缆小间地基处理(钻孔夯扩挤密桩)施工组织设计、电力配网自动化方案.docx

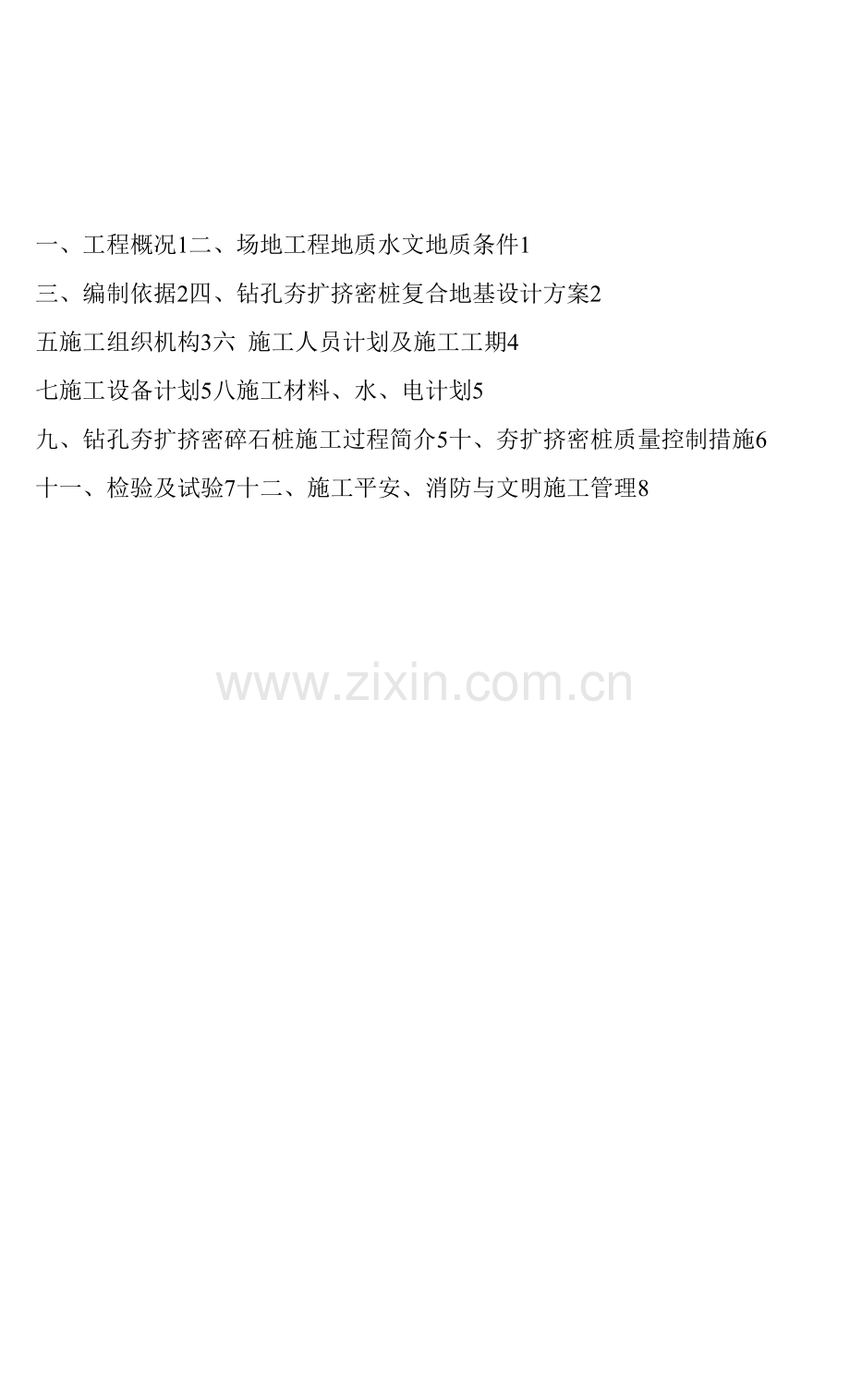

一、工程概况1二、场地工程地质水文地质条件1
三、编制依据2四、钻孔夯扩挤密桩复合地基设计方案2
五施工组织机构3六 施工人员计划及施工工期4
七施工设备计划5八施工材料、水、电计划5
九、钻孔夯扩挤密碎石桩施工过程简介5十、夯扩挤密桩质量控制措施6
十一、检验及试验7十二、施工平安、消防与文明施工管理8
电力配网自动化方案
工程背景：
电力局拟对辖区内的配电网络进行自动化改造，并对其进行远程监控。要求远程 配网自动化终端设备必须符合中国移动集团公司的《行业终端监控管理系统与终 端接口规范》。我公司经过分析以及与移动公司的沟通，提出以下解决方案：

移动数据通信方案的优化一一WMMP平台解决方案
1、
传统通讯方案

传统方案只提供无线通信通道，存在以下问题：
无法准确判断通信，不能为客户提供优质服务
客户无法获知终端实时状态，缺少移动通信相关的管理手段
针对不同规格的终端，客户须进行较大量的二次开发
终端出现故障后，无法准确判断故障点：设备/网络/客户应用中心移动网络对于客户不透明，无法获知终端相关信息：终端1D与IP的对应关系、 终端侧的网络状况、终端当前的配置信息等
2、优化的方案：WMMP平台针对传统移动通信方案存在的问题，同时为了提升业务服务质量，保障集团客户 业务数据的可靠传输，中国移动专门建设通信管理平台，开发相关的管理协议, 规范移动通信终端，对大客户业务进行有效保障：
对终端及无线传输通道进行监控和管理
实现大客户对终端的远程管理和维护的需求
终端规格统一，二次开发工作简单
终端出现故障后，终端上报故障代码，移动公司进行分析，并及时进行处理以下
是行业终端监控管理系统结构图:
行业终端
运营商网络
卡识读物终端
全网行业终端应用业务系统纲网结构图

采用该种移动数据通信方案后，远程数据通信业务的网络数据拓扑如下:
通信管理平台d
- 传蛤通道。
行业无线线范，
行业应用中心，

采用这样的方案后，集团客户在进行移动数据业务时，可以获得如下的功能优化: ・远程参数配置
终端初次上电通过统一的APN接入平台，通过服务器的鉴权后，取得用户定制 的参数用户通过管理服务器开放的Web界面，实时远程修改终端配置
在线状态监控显示终端在线信息，并提供详细统计报表
・故障报警
终端与用户应用平台建立GPRS连接失败，可以通过短信通道上报故障告警信息 ■终端远程激活
用户通过管理服务器开放的Web界面，对指定某个或某类不在线终端进行激活, 建立与企业应用系统的连接 远程维护服务支撑支撑平台发现故障终端，并将相关信息告知终端生产厂商 终端厂商通过专门APN建立远程维护的通路
■软件升级
通过空中信道（GPRS、短信）实现升级软件的自动下发及升级对企业应用支持
企业应用可以通过消息接口取得手机号所对应的IP地址对某些终端，平台可以获取终端所属小区信息，从而提供其位置信息
配网自动化方案网络结构及详解采用移动公司优化的数据移动方案，我们制定了针对移动本次配网自动化的技术 方案。以下是方案的网络结构图：

方案详解：
1、配网自动化终端由配网设备和移动数据终端InDTU132G构成，InDTU132G 采用RS485/232接口和配网设备连接，将相应监控数据通过GPRS网络传输到移 动的行业终端监控管理系统。
2、应用中心系统采用专线或隧道的方式，与行业终端监控管理系统联接。行业 终端监控管理系统负责接收配网设备上传的业务数据和网络管理数据。业务数据也可通过移动数据终端InDTU132G接收后，直接上传到应用中心系统。
北京映翰通网络技术的移动数据终端符合中国移动通信集团公司的《行 业终端监控管理系统与终端接口规范》。

无线数据终端介绍
映翰通公司的无线数据串口终端InDTU 132G应用于工业远程数据采集和传输， 基于中国移动的GPRS网络，为工业用户提供TCP/IP之.上的无线数据传输通道, 功能上完成远程控制站串口设备和中心控制系统间的无线数据通信，使远程工业 现场控制得以实现。
InDTU 132系列产品在设计和生产上充分考虑工业应用的需要，其性能和技术指 标均符合工业产品标准。产品在硬件设计上采用高性能、高集成的8位处理器， 内置SDRAM和FLASH以实现强大的处理性能。通信模块采用高可靠的GPRS 模块。在软件上采用了完善健壮的ppp、tcp/ip及应用层协议栈，同时对网络性 能，尤其是窄带链路性能进行了优化，使其在GPRS网络上发挥出色的效能。
外部特性
工作环境温度：・209
〜+65℃
>
接口 ： 12pin工业端子
・串口：
RS232/RS485/RS422速率：4800 〜115200 bps
运行显示：面板LED输出 >供电：
电压：9〜30 V DC工作电流：待机：100mA@+12VDC,通信:

350mA@+12VDC
性能特征
>
嵌入式处理器，支持高速处理 协议和大量数据；
>
设备上电联网成功率100%；
1
产
稳定性：7x24小时；
设备断网后自动联网成功率 100%；
>
在UDP传输模式下，较高发送 频率（每5s发送一个256B数 据包）的情况下，丢包率3%以 下；
外部供电频繁断电上电，联网 成功率100%,联网时间在
40s〜70s之内;
功能特性
>
多种工作模式选择；
z
X
永远在线；
>
支持本地数据激活；
>
支持 激活；
>
支持定时激活；
>
支持定时下线；
z
X
软硬件多重看门狗机制；
>
内嵌完备的PPP, TCP/IP协议栈；
>
协议扩展功能；
>
内置ppp心跳机制，防止InDTU被基站休眠；
>
应用层心跳机制，保持应用层稳定连接，适时检 测连接状况；
k
可升级固件程序；
支持中国移动WMMP平台，可进行远程管理；

一、工程概况
拟建场地位于XX区XX营。本送电工程由电缆终端站构成，电缆终端站为31nl X42m, ±0.00为36. 00米，包括17. 0m高引线架构、2. 5m高设备支柱、电缆终端基 础、电缆隧道，引线架构及电缆终端基础采用独立基础，基础埋深约33. 80m左右，地 基承载力须满足150kPa；电缆隧道基础埋深32. 60米，电缆终端站其余地方承载力须 满足lOOkPa；均为明挖法施工。
根据地质报告，经研究地基处理方法：对围墙、隧道、道路采用钻孔夯扩挤密碎石白 灰土桩，对设备基础采用夯扩挤密水泥砂石桩，处理后复合地基承载力分别满足lOOKPa 和 150KPao二、场地工程地质水文地质条件
（一）地形地貌概述：
拟建场地位于温榆河洪冲积平原的中上部位，由于人类工程活动影响，原始地形 地貌已遭严重破坏。整个电缆终端站位于人工堆土区，拟建场地地形平坦，地面标高 38. 77〜39. 00米，土堆顶标高为50. 40米，高差为13米，场地南侧约200nl处为地铁 13号轻轨线和京包铁路，地铁13号轻轨线轨顶标高约38. 50mo
（二）地层概述：
本次勘察最大深度15. 00m范围内地层分为人工堆积层和一般第四纪沉积层二大 类，根据土的物理力学性质进一步分层描述如下：
人工堆积地层：
粉质粘土〜粘质粉土填土①层，褐黄〜灰色，稍密，稍湿，含破渣、灰渣等；局 部夹混凝土块；
房渣土①1层，杂色，稍密，湿〜饱和，含砖块、灰块等，局部为生活垃圾夹混凝 土块；
人工堆积层总厚为5. 40m〜6. 80m,层底标高为32. 20m〜33. 52m。为近期回填。
一般第四纪沉积地层：于标高32. 20m〜33. 52m以下为一般第四纪沉积层，主要地 层情况为：
粉质粘土②层，褐黄色，湿〜饱和，软塑〜可塑，含云母、有机质;
该大层总厚为0.90m〜1.20m,层底标高为32. 26〜32. 56m。
粘质粉土〜砂质粉土③层，灰褐色，中密，湿〜饱和，含云母、有机质；
粉质粘土③1层，灰褐色，饱和，可塑，含云母、有机质；
粉砂③2层，灰色，中密，饱和，含云母、石英、有机质；
粘土③3层，灰色〜灰黑色，饱和，软塑，含云母、大量有机质；根据横穿拟建场 地的《XX营220kv送电岩土工程勘察报告》（勘察编号：2005-083-2）,该层土有机 质含量为9%〜15.2%,按照土中有机质含量定名为含有机质土〜有机土；
该大层总厚为3. 50nl〜5. 60m,层底标高为28. 951n〜32. 58mo
粉细砂④层，灰色，中密〜密实，饱和，含云母、氧化铁；
本层总厚为LOOnrn,层底标高为25. 60用〜27. 17m,本层连续分布。
粉质粘土〜重粉质粘土⑤层，褐黄色，饱和，可塑，含云母、氧化铁；
粘质粉土〜砂质粉土⑤1层，褐黄色，密实，饱和，含云母、氧化铁，姜石；
粉砂⑤2层，褐黄色，密实，饱和，含云母、氧化铁；
本次勘探终于该大层，有关各土层的分布和物理力学性质详见”工程地质剖面图” 和“地层岩性及土的物理力学性质综合统计表”。
场地水文地质条件
本次勘察15.00m深度范围内实测两层地下水，第一层为一般第四纪潜水，静止水 位标高32. 96〜33. 29m （埋深5. 70m〜6.00m）,含水层为粉质粘土〜粘质粉土填土① 层、粘质粉土〜砂质粉土③层，粉砂③2层；第二层为承压水，静止水位标高31.65〜 32. 00m （埋深7. 00m〜7. 30m）,水头高度3〜6米，含水层为粉细砂④层、粘质粉土〜 砂质粉土⑤1层、粉砂⑤2层。
三、编制依据四、钻孔夯扩挤密桩复合地基设计方案
根据地基承载力设计要求，综合考虑地基处理方案采取在先进行土方开挖至36. 0m 后，在进行地基处理施工，处理方法采用：围墙、道路、隧道采用钻孔夯扩挤密碎石白 灰土柩复合地基方案，承载力满足lOOKPa；设备基础采用钻孔夯扩挤密水泥砂石桩复合 地基方案，承载力满足150KPa。
本工程地基设计方案如下：
(1)围墙、道路、隧道夯扩挤密碎石白灰土桩设计参数
场地开挖至36. 0m,钻孔直径400nlm,深度9. 0m,夯扩桩桩径550mm,机身材料为碎 石白灰土混合料，一立方二八灰土加一立方碎石料，设计桩数约411根。
(2)设备基础夯扩水泥砂石桩设计参数
引孔直径400nlm,深度9. 0m,夯扩桩桩径550mln,桩身材料为水泥加天然级配砂石料 混合料，强度C15,设计桩数约75根。
五施工组织机构
为了能更加有效地控制本工程施工质量，，特组成XX营220KV变电所电缆小间地 基处理工程经理部，其施工质量管理体系如下：

施 工 质 量 保 证 体 系
工程经理:介绍工程概况，确定工程有关人员，明确岗位职责,
——施工前-并负责成立QC小组；f 工程技术负责人:编写施工组织设计，组织有关人员认真熟悉、 审查图纸，向班组长和施工员进行技术交底，根据 工程特点确定工程的关键工序及控制措施；
-＞施工员:检查设备运转情况，确保施工顺利进行；f 材料员:进行进货验证，确保原材合格，进行相关试验。
f 工程经理:控制工程进度，及时了解工程质量情况。
f质检员:履行质量检查职责，杜绝不合格材料使用及不合格品 进入下道工序，具有质量否决权；向工程经理反应质 量 信息；巳施工中卜_＞施工员:严格遵循有关规范、规程、施工工艺和技术交底要求 进行施工，发现异常情况应及时向工程经理或工程技 术负责人汇报，得到明确方案后方可继续施工；
f平安员:检查工地的施工平安，将隐患消灭于萌芽状态，杜绝 平安事故的发生；_＞记录员:及时、真实、完整地进行施工记录，发现问题 及时向工程经理或工程技术负责人报告；
资料员:整理工程相关资料，及时报监理，确保所报资料真实、齐全、合格。
r-＞工程经理:组织工程验收，对工程中发现的问题和取得
一；施工后：的经验进行全面总结；工程技术负责人:汇总有关工程资料及时进行竣工报告的编写。
六施工人员计划及施工工期
技术质量管理人员4人，电工1名，钻机及夯机操作工16人，其它工人30人。
每天2台夯机施工，按计划每天完成60根桩，总桩数486根，共需要8天，3天准 备时间，实际共需要11天完成打桩任务。检测6天（可穿插进行）。
七施工设备计划
根据施工内容，设备安排如下表2：
表2.施工设备一览表
铲车
1台
铁锹
20把
长螺旋钻机(55kW)
1台
夯扩机(20kW)
2台
推土机
1台
水准仪、经纬仪
各1台
手推车
6辆
主闸箱
2个
八施工材料、水、电计划
钻孔夯扩挤密桩体材料采用白灰350T、水泥10T、天然级配砂石料约500m)和现场 堆土 600m%
另外，褥垫层材料采用砂石约150/。
施工用电量：最大约300kVA。现场100nl范围内。
九、钻孔夯扩挤密碎石桩施工过程简介
钻孔夯扩挤密碎石桩地基处理的施工工序如下：
施工准备 ►放线 ►引线放桩点►验线 ►成孔 ►填料夯扩 ►检测一＞ 移交土建单位一A开槽一＞ 验槽一►打砂石垫层。
(1)施工准备
现场应做到三通一平，搭设临建，布置现场，施工机械准备，材料进场及检验。
(2)施工放线
据甲方提供的控制点，由测量人员引放放桩位点所需的轴线，轴线位置上设置2个 控制点。由工程技术人员从轴线控制点引放桩位点，经监理工程师验收后，才能施工。
(3)成孔
采用螺旋钻机成孔，成孔深度到达设计要求的控制标准，正式开工前，应对各施工 班组进行技术交底，主要包括施工控制参数(每步填料量及夯击数等)及施工部署安排; 成孔前要有专人指挥钻机对位，并在钻杆上做好标志，防止孔深不够；成孔后为防止塌 孔，应及时进行填料夯实。
(4)拌料
先按体积比2： 8拌制二八灰土，在按1： 1体积比加入碎石，用装载机均匀拌和, 适量洒水，含水量以手捏成团，落地开花。水泥砂石桩混合料用搅拌机按照实验室配合 比采用搅拌机拌料。
(5)填料夯扩
填料夯扩：成孔到达深度后，先用重锤夯击1〜2击再向孔内填料。每次投料0.1〜 0. 2m\每车体积约为0.08nA每层夯击次数2〜3击，桩顶2. 0m范围内，每次投料一车, 夯击不小于3击。每次夯击能量：锤重3吨，高度2〜3m。
十、夯扩挤密桩质量控制措施
1 .打桩施工
施工过程中，现场设专人监测并做好施工记录、预检工程检查记录、隐蔽工程检查 记录等，杜绝不合格产品进入下道工序，积极配合甲方、总包方的工作，把好质量关。 施工主要质量控制指标如下表：
表3.成桩施工质量控制指标一览表施工前，对各施工工序人员进行技术交底，施工过程中，每天需按照施工桩数的5%,
序号
指标
设计值
允许编差
1
孔径(mm)
400
±20
2
孔深(m)
9. 0m
±30
3
成孔中心位移(mm)
规范要求
±50
4
成孔垂直度(mm)
规范要求
1.5%h
5
每次填料量(n?)
0. 1-0. 2
±5%
6
每次夯击次数
2-3
-0击
7
夯扩桩桩径(mm)
550
-20
8
夯扩桩桩长(m)
〜9. 0
+500
对以上的施工技术要求指标进行抽检，确保施工质量满足设计和施工规范要求。施工结 束后，做好竣工质量检验以及工程质量评定。
1)钻机成孔a)钻机定位时，设专人观测桩管和桩位点之间的距离，确保桩位偏差不超过 100mm；
b)桩机就位后，操钻人员根据桩机的水平仪调节钻机的垂直度，确保垂直度W 1.5H%；c）在桩机立柱杆上做固定标记，利用钻机支架上的深度标记进行成孔深度控制， 确保桩长满足要求，并以提钻时钻杆带上的土样判断桩是否已进入持力层。
d）严格按照试桩结果及技术交底要求进行施工，控制每次填料量及每次填料后 的夯击数。
2 .关键过程和特殊过程控制措施
1）关键过程
对于本工程，施工中关键过程为钻机成孔、每次填料量以及每次夯击次数等。
①钻机成孔
a.长螺旋钻机定位时，设专人观测螺旋钻钻头锥和桩位点之间的水平距离，确保孔 位偏差不超过50mm。
b.螺旋钻机就位后，操钻人员根据钻机的水平仪调节钻机的垂直度，确保垂直度偏 差 W1.5H%。
c.在螺旋钻杆上做固定标记，利用钻机支架上的深度标记进行成孔深度控制，确保 孔深及桩长满足要求。
②每次填料量以及每次夯击次数
对于钻孔夯扩挤密碎石桩施工工艺，严格控制每次填料量及夯击次数，成孔深度达 到要求后，分层填料，第一次大能级夯击，每二次将重锤提升一定高度，测量填料贯入 变形，贯入变形控制在20cm以内。在施工过程中要对其进行连续监控，记录员作好记录。
2）特殊过程
特殊过程为：钻机遇到大块建筑垃圾或遇到孔底积水的处理
施工中可能局部会遇到大块建筑垃圾处理原那么有三条，较浅的给予挖除、运用冲击 钻机成孔或增加桩数。而当钻孔孔底有积水时那么应采取相应的疏干方法。当孔底积水深 度不大于30cm时，可往孔底投干的灰块，吸干后再分层填料、分层夯扩；或往孔内投入 大块建筑砖渣块加以冲扩挤密；而当孔底积水深度大于50cm时，应先用水泵抽出孔内积 水后，再用上述两种方法处理。
十一、检验及试验
1、测量检验：放线、放点后，对主要轴线控制点进行复测，自检合格后，向监理提交《施工测量放线报验单》，进行验线。
2、原材料检验
质检员按试验程序对碎石原材料进行检验
3、过程产品检验：质检员产品检验程序对钻孔进行抽检，检验内容包括：孔深、 孔径、孔位偏差、垂直度偏差等。
在施工中，还应对碎石、桩体质量等随时进行检查。发现异常情况及时向工程技术 负责人或设计人汇报。
十二、施工平安、消防与文明施工管理
目前，施工平安、消防，以及现场文明施工、环境保护等工作是施工中非常重要的 一项工作。根据国家、北京市有关要求，结合现场条件，应作好以下各项工作。
（1）加强平安意识教育，开工前对施工人员普遍进行一次平安培训，杜绝伤亡事故。
（2）非机电人员不准动用机电设备，机电设备防护措施要完善。施工设备操作需严格执 行设备操作和保养规程，严禁违章操作。
（3）施工人员进入现场必须带好平安帽，高空作业要系好平安带。
（4）施工现场要加强消防、保卫宣传教育。设置消防车道，配备相应的消防器材料，临 建处放置灭火器，灭火器由专职检查保管。危险部位挂标识牌。并经常在现场巡查, 发现隐患，立即消除。施工现场严禁吸烟。
（5）施工搭设的临时建筑物应符合防火要求，不得使用易燃材料。临建等设施、设备按 照要求安置，入口处设置标识牌。
（6）安装电器设备必须符合技术规范和操作规程，禁止违章作业，确保施工平安。电器 安装合理，定位放置，机械操作手、电工等必须持证上岗，专人维修管理，他人不 得乱动。电缆安置整齐，绝对不能裸露芯线。
（7）安装电器设备及进行电、气焊等作业，必须由专业技术人员操作。
（8）机械、车辆经常进出的道路需保持通畅，假设遇电缆、水管等需埋置。
（9）注意现场卫生，严禁随地大小便、打闹。施工现场要认真搞好文明施工。
（10）生活区和施工区的废弃物和垃圾堆放到指定地点，撤场前保证清理干净。
