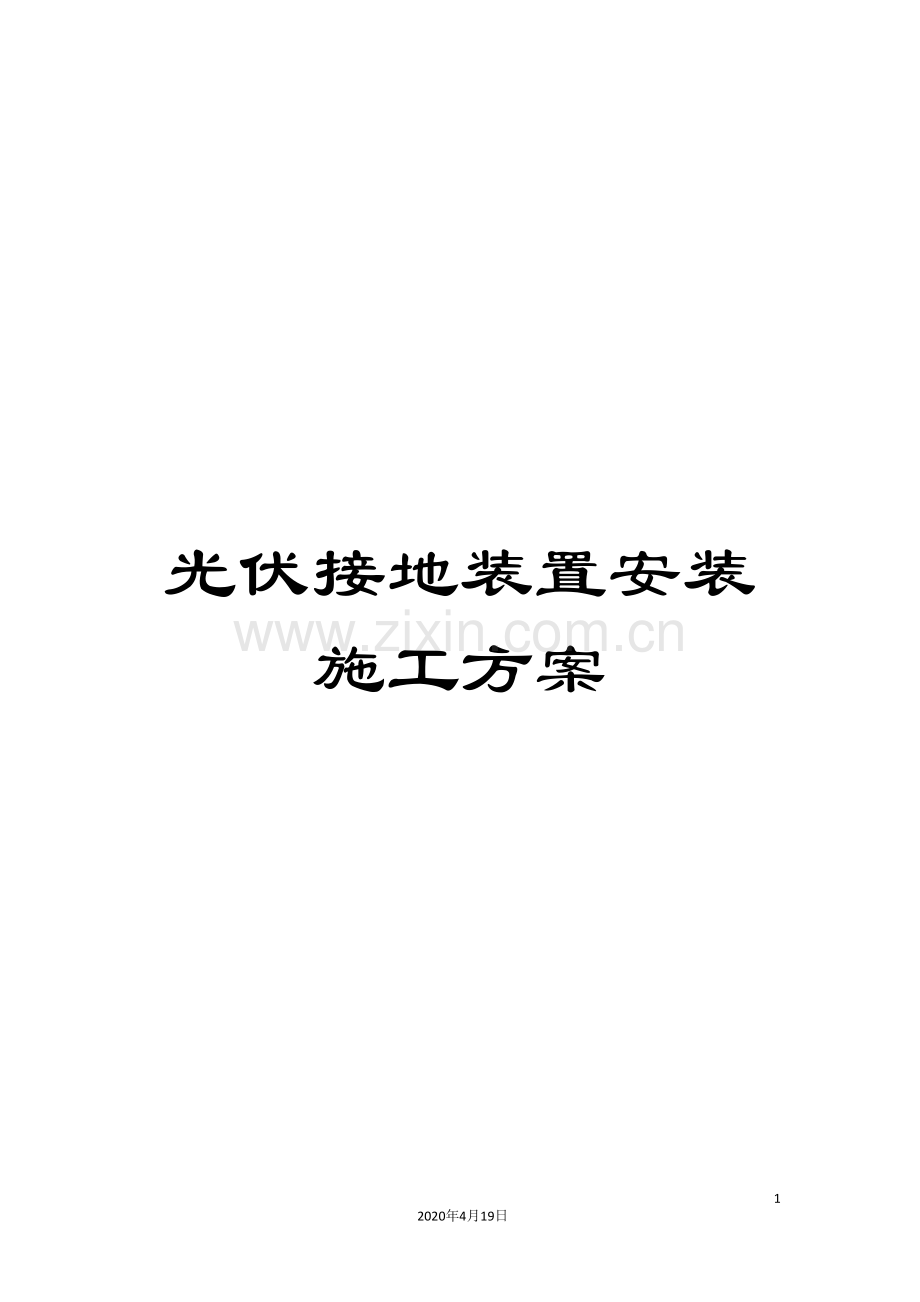

光伏接地装置安装施工方案

14
2020年4月19日
文档仅供参考，不当之处，请联系改正。

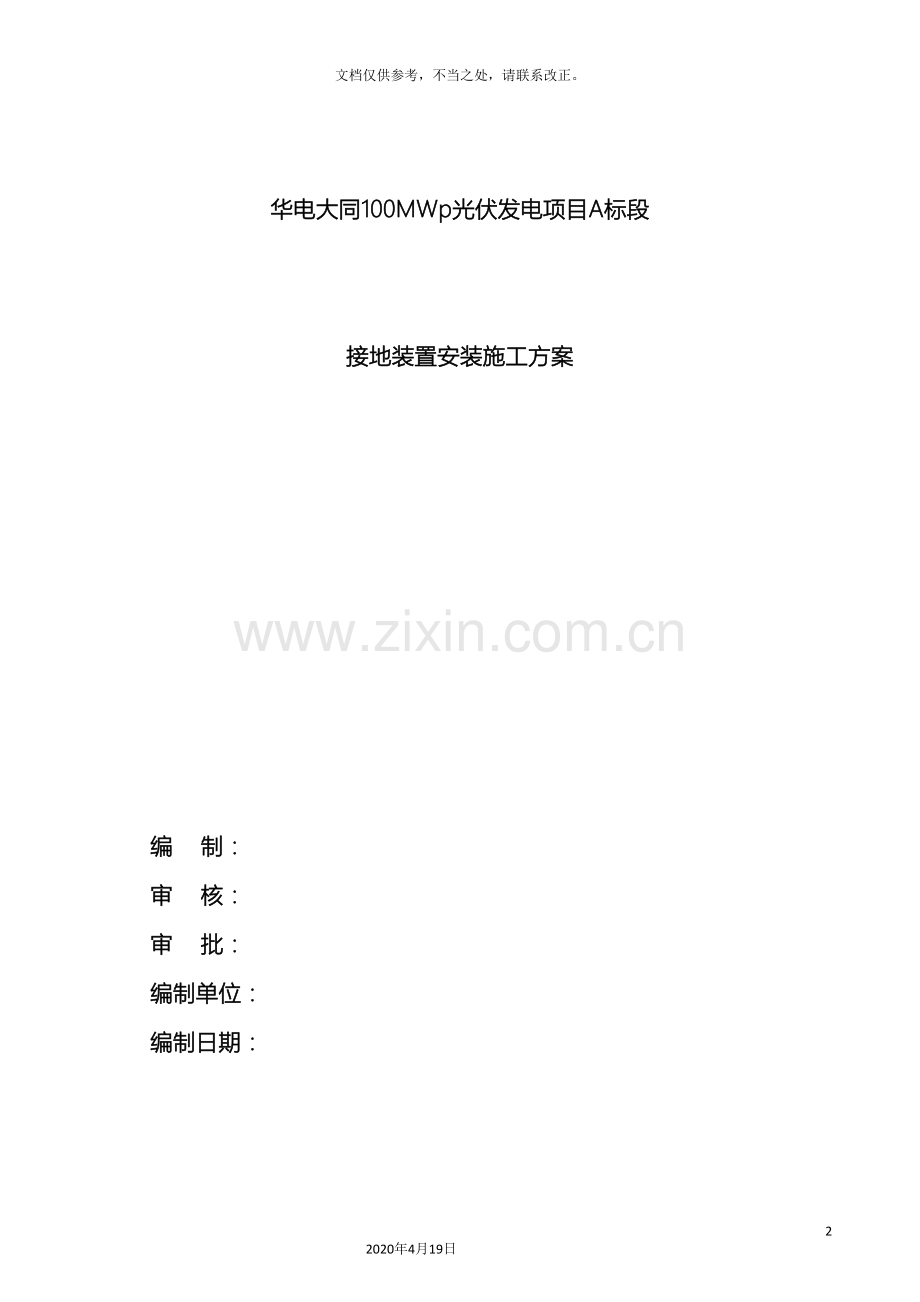

华电大同100MWp光伏发电项目A标段

接地装置安装施工方案

编 制：
审 核：
审 批：
编制单位：
编制日期：

A标段接地装置安装施工方案

一、 施工内容
开关站接地网及光伏场区接地网焊接、敷设。
二、 编制依据
1《电气装置安装工程接地装置施工及验收规范 》GB50169—
2《电气装置安装工程质量检验及评定规程》DL/T 5161—
3《电力建设安全工作规程》DL5009.1—
4《变电所施工强制性条文》
5《变电所新建工程创优规划》
三、 工程概况
华电大同100W光伏发电项目位于大同市左云县店湾镇附近，发电站全场接地网以水平接地体为主、垂直接地极为辅的复合接地网和室内接地干线、接地引出线所构成。光伏阵列水平接地体采用-50×5热镀锌扁钢，与光伏电池组件支架预留的接地孔螺栓可靠连接，垂直接地极采用∠63×6热镀锌角钢，长度2.5m。
四、 施工工艺流程图

施工准备

接地电阻测试

测量放样

沟（槽）回填
沟（槽）开挖

接地网敷设
接地网敷设

处理存在问题
质量检查

五、 施工组织安排
序 号
名 称
单 位
数 量
姓 名
备 注
1
现场负责人
人
1

2
技术员
人
1

3
安装起重工
人
1

4
安全员
人
1

5
技 工
人
10

6
普 工
人
15

六．施工准备
1.材料及工具
①根据施工图做好扁钢、接地极等材料的计划，并报给物资管理部按计划采购。
②材料进场必须具备相应的检测合格资料，并报监理认可。
③准备好合格焊条，作好焊条贮存工作，严防受潮。
④施工机具配备，柴油发电机、三轮车、挖掘机、交流电弧焊机、十字镐、铁锹、大锤、电锤、砂轮切割机、角磨机等。
2.作业条件
①施工场地符合施工要求。
②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。
③检查好施工机械（或工具），保证满足施工要求。
④做好施工人员安排计划，配置劳动力。
3施工技术准备
①技术准备
1）施工图纸的审核和学习。
2）施工前技术交底和安全交底的学习。
3）施工前的工器具的使用培训。
②要求进度：按工程施工进度完成此项任务。
七、 施工要求
1．施工前必须熟悉设计图纸和有关规范。
2．接地装置的金属构件应热镀锌防腐，水平接地网采用50mm×5mm镀锌扁钢，电池组件支架接地引下线采用双边50mm×5mm镀锌扁钢分别引接主网的不同边。
3．全站接地以水平接地为主，垂直接地为辅的接地方式垂直接地级打入地中，上端部与水平接地体相连接。本地区冻土层为1500mm，根据规范要求接地网深埋在冻土层地区应敷设在冻土层以下。
4．水平接地体与建筑物外墙间距一般不少于1.5米，一般2~3米，接地网的外缘闭合，外缘角应做成圆弧形，接地网内应敷设水平均压带，对接地网的外缘经常有人出入的走道应敷设水平“帽檐式”均压带。为减少相邻接地体的屏蔽作用，垂直接地极及水平接地带的间距不宜小于5米。
5. 全场系统接地干线采用-50x5热镀锌扁钢；垂直接地极采用L63x63x6，L=2500mm热镀锌角钢；接地线连接应为搭接焊，搭接长度必须为扁钢宽度2倍。
6. 接地网大部分属隐蔽工程，涉及面广，施工时各专业要密切配合。
八、 施工方法
1土石方开挖
①测量人员根据接地施工平面布置图,放出扁钢的施工平面位置，
②在水平接地轴线边，每5米设置一水平控制桩,测出设计地面标高作为沟槽开挖深度的控制依据。
③技术员、质检员对测量桩进行复查，确保施工时轴线及标高的准确性.。
④沟槽石方开挖直接采用挖掘机出碴就近堆放。
⑤若遇支架基础较多的位置不能用挖掘机出碴时，则采用人工开挖。
⑥沟槽开挖完毕，经质检员认真检查合格并做好记录后，方可进行接地网敷设。
2接地网施工
①水平接地网敷设之前，要求质检员认真检查开挖深度，并做好记录。
②施工顺序:先放主干线，后放分支线。
③扁钢搭接长度不小于扁钢的2倍宽度（为保证焊接可靠性，现场实际焊接长度为100mm），焊接高度同扁钢厚度，且不少于三面焊接。
④接地网干线应连成闭合体。
⑤当扁钢相互交叉搭接，要求将一方向的扁钢弯起不少于2倍扁钢宽度的长度，然后与另一方向的扁钢一起焊接。
⑥扁钢焊接要求设专人焊接，持证上岗。
⑦焊接前应将扁钢端头外表面的污物清除，使之具有金属光泽。
⑧焊缝应平正而无间断焊缝不得有夹渣气泡未焊透处及咬边等情况。
⑨垂直接地极施工，严格按光伏阵列区接地平面布置图的尺寸及位置，逐根采用打桩法打入地下（若因地质问题造成接地极打入地下的深度无法满足设计要求时，可在周围适当位置另换地点埋设）。打入时要求高出扁钢80~100mm，以便与水平接地网扁钢焊接。
⑩垂直接地极与接地网扁钢焊接时，为了连接可靠，除在其接触部位两面三侧焊接外，并应以由钢带弯成弧形（或直角形）的卡子或直接由钢带本身弯成的弧形（(或直角形)与角钢焊接。
3组件支架接地
①光伏组件支架与主接地网相连：采用50X5mm热镀锌扁钢与主接地网以搭接方式进行焊接，要求搭接长度不小于扁钢宽度的2倍，焊接时，可根据现场实际情况，将扁钢弯成适当弧形，紧贴地面。
②光伏组件支架之间相连：共有2种方案：
A在组件支架基础桩基之间挖一条沟槽，沟槽深度及宽度以将连接扁钢进行安全填埋为准。组件支架钢柱间采用50X5mm热镀锌扁钢可靠焊接，搭接长度不小于扁钢宽度的2倍。扁钢焊接后沿基础桩基向下折弯，埋于沟槽内。
B组件支架之间采用50X5mm热镀锌扁钢进行跨接，焊接位置位于组件支架上数第二根横梁，焊接时要求搭接长度不小于扁钢宽度的2倍。扁钢应根据横梁间水平高度进行调整，保证组件支架之间整齐美观。
九、 主要工程量
1接地网热镀锌接地扁钢 -50×5mm 13.53千米。
2角钢接地极125根（2.5米)
十、 质量控制
1．质量检查
①质量检查：接地体部分或全部焊接完，焊接部分经防腐处理后，由公司技术员、质检员、监理工程师等共同检查验收，合格后方可进行回填隐蔽。
②存在问题处理：对质量检查中没有满足设计要求或施工规定的，要进行返工处理，直到符合有关要求为止。
③沟槽回填：扁钢铺设完毕，经有关人员检查合格，同意隐蔽后方可进行回填，回填土不得夹有石块及建筑垃圾，另外回填土应分层回填并夯实，再适量浇水吸湿。
④接地电阻测量：接地网安装完后，协助电气安装人对电阻进行测量，并做好记录。当电阻无法满足设计要求时，应及时通知甲方、监理工程师、设计，由设计院采取相应措施。
2．质量控制目标及要求
①接地装置所采购的材料符合标准要求及设计要求，同时必须具有生产厂家资质证和产品合格证及检测报告，并报监理认可。
②接地体焊接部位应清掉焊碴，清理干净后作防腐处理。
③光伏发电站区内二次设备接地电阻不大于1欧，独立避雷针的接地电阻不大于10欧，总的接地电阻不大于1欧。
④水平接地体的间距必须符合施工规范规定和设计要求。
⑤扁钢与钢管、扁钢与角钢的焊接必须符合施工规范规定和设计要求。
⑥扁钢搭接长度≥2倍宽度（至少3个边焊接）。
⑦垂直接地极间距≥500cm
⑧接地装置所经过道路，建筑物基础以及户外基础部分在土建施工前预埋。
十一、 安全措施：
1防止触电措施

①使用电动工具时，须明确电压等级，电源接引正确，并使用漏电开关。
②使用电焊时戴好劳保用品、用具，包好露线芯部分，在电缆沟道等地势较潮湿的地方必须穿绝缘鞋，戴绝缘手套。
③移动式电动工具应使用移动式电源盘作为电源，严禁将导线直接插入插座内，电气设备须有接零保护，严禁在潮湿场所作业。
2防止高处坠物措施
①施工过程中注意力要集中，手中的工具、材料须拿稳且要采取好防坠落措施，严防其随意坠落。
②上下传递工具、材料时，严禁随意抛掷，必须使用传递绳。
3防止砸伤、碰伤、烫伤措施
①施工人员在搬运扁钢、角钢时，口号一致，防止被碰伤、砸伤。
②向上传递物品、工具时，当上方人员拿稳时，下方人员须及时远离传递物可能坠落触及到的地方，防止被砸伤。
③使用手锤时，检查锤头是否松动，防止手锤脱手及锤头飞出伤人。
④使用无齿锯切割时戴好防护眼镜，人站在无齿锯左侧，单手操作，不要用力过猛，防止锯片碎裂伤人，锯片半径小于新锯片2/3时，更换新锯片，更换新锯片时必须先停电(且要有专人监护)，再进行换片操作，确定操作完毕后再送电。
⑤使用砂轮锯时,切割方向严禁站人,严禁在砂轮锯片侧面打磨物件。
⑥使用电火焊时须戴好劳保用品,防止被烫伤；切割时，乙炔需加装防回火装置。
⑦在沟道深处使用电火焊时，须保持沟道内通风良好。

4防止工器具伤害
①工器具必须经检验合格方可使用，严格按其操作规程进行操作。
②使用大锤，要检查锤头是否松动。打锤时，握锤的手不得带手套，挥动方向不得对人。防止大锤脱手及锤头飞出伤人。
③搬运扁钢、接地极时，防止砸伤自己、碰伤她人。
④在沟道深处使用电焊时，应保持沟道内通风良好。必要时戴口罩或防毒面具。
⑤在电缆沟道内施工必须保证照明充分，比较潮湿的地方应使用安全行灯照明。
⑥使用台钻时严禁带手套，小物件钻孔时，严禁直接用手把持。
5防火措施
①使用电焊时注意周围是否有易燃、易爆物品，及时清理，做好防护。
②使用氧、乙炔时一定要保证两瓶摆放的间距不少于5米，氧气、乙炔气瓶距离明火、焊接及切割地点不少于10米。
③施工现场严禁吸烟。
6防坠落物体打击措施
①施工人员进入施工现场必须戴。
②对工作环境要有清楚的了解，地上的孔洞要及时盖好。
③进入施工现场须清楚了解自己的工作环境，尽量避免交叉作业，如需作业应采取好措施，并设专人监护。
十二、安全文明施工措施：
1文明施工措施
①施工人员进入施工现场必须正确佩戴安全帽，穿好工作服，严禁穿拖鞋、凉鞋、高跟鞋。严禁酒后进入施工现场。
②保护现场环境，严禁破坏各种生产、生活设施，做好环境保护。
③施工过程中须及时清理现场，施工完毕后做到工完、料净、场地清。
④进入施工现场的材料摆放整齐。
⑤进行焊接或切割作业工作，必须经常检查并注意工作地点周围的安全状态，有危及安全的情况时，必须采取防护措施。
2成品保护措施：
①接地干线沿墙面敷设时，对于土建已粉刷完的墙壁须做好保护。
②电气设备接地时，须对已经完工的电气装置做好保护。
3环境保护措施:
①施工现场的材料堆放应按规定的地点堆放整齐，不得占用通道，保持所有的通道畅通。
②每日下班前应对现场全面清理，保持施工现场整洁。
③根据实际情况，对于有害健康的材料，作业时必须戴口罩和戴手套。
④在施工现场不得焚烧有毒，有害物质，以免焚烧时污染环境，造成周围空气的烟尘污染，危害人们的健康。
⑤追求绿色施工，遵守法律、法规，坚持污染预防，激励全员参与，坚持改进业绩。
⑥在回收运输旧材料和垃圾时，不得有垃圾及其它物体污染路面，如有及时清理干净，保持路面清洁。

⑦在有害眼睛健康的施工中应戴防护眼罩。
十三、 施工技术措施及施工程序方法
1接地极的制作及安装
①选取为φ50*5mm热镀锌钢管，长2500mm，加工成尖状砸入地面与水平接地体可靠焊接，角钢接地极埋深3米，顶部与水平接地体可靠焊接。
②在已加工完成的接地极上套好事先加工好的钢帽，按图纸标出的位置使用铁锤将接地极打入地下，与建筑物距离大于1米，其顶部埋设深度应不小于设计标高1.4米。
③垂直接地极间距不小于5米，尽量利用地形地势，避开硬的岩石层将接地极按图示位置逐一打入土层。
④为减小接地电阻值，根据现场实际土质情况，遇到岩石接地极打入深度小于2.5米时，必须经过人工挖凿岩石到-3.3米。如达不到实际深度要求，能够放大挖凿的尺寸。在经过回填土夯实，回填土必须置换没有腐蚀性合格的土质。

2屋外接地母线安装
①根据图纸要求地点开挖土层，依设计标高标示深度不应小于1.4米，宽度以利于开挖能放入接地母线为宜。
② 放入接地母线，接地母线与接地极的连接采用焊接，在扁钢的接触面上三面焊接，接地母线与接地母线搭接紧密，保证接触面焊接长度大于扁钢宽度的2倍，接地母线外缘闭合角呈圆弧形。
③地母线经过公路、铁路、管道等交叉处及可能遭机械损伤处穿钢管保护。
④接地母线与电缆沟交叉时，不应被截断，应用扁钢从电缆沟以下穿过并与电缆沟内的接地扁铁焊接，不同焊接点大于2点，建筑物内的接地线与屋外主接地网可靠连接。
⑤接地母线直接接触应回填土电阻率小于200Ω的黄土，不能有石块.泥沙.建筑材料和垃圾，外取的土壤不得有较强的腐蚀性，在回填土时应分层夯实。
⑥地母线焊接点刷防腐漆，在引向建筑物的入口处刷白色底漆，并标以黑色接地符号。
⑦ 接地装置安装完后由试验人员进行接地电阻测量，不大于设计电阻值4欧姆即为合格。
⑧因此的接地引下线不得接入电缆沟的通长扁钢。主变和电缆沟内的接地扁钢与主接地网连接点至避雷针接地点的电气距离沿接地体应大于15米。
⑨ 接地网的外缘应闭合，外缘个角应做成圆弧形，圆弧的半径不宜小于5米
⑩ 接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。
3室内接地母线安装
①主控制室室内的接地干线应，离墙壁300mm在地面敷设，并在室内按设计加装临时接地极，保证室内接地干线埋入地面二次灌浆以下。
②室内临时接地极应为扁钢-60*8，高度为300mm,离上部50mm处开M10孔，下部与主接地网连接。
③母线经过墙壁、楼板处穿钢管保护，引向建筑物的入口处和检修临时接地
点刷白色底漆，并标以黑色接地符号。
④对于多层建筑物，如上层仍有电气设备，则该层也应该设置接地干线，且在适当处引下，并与下层接地干线可靠连接，且接地点不少于三点。室内接地线应在零米引出户外，并按设计与主接地网连接，连接点不少于2个。
⑤变压器、配电、控制、保护用的盘、箱的框架均应根据设计需要设置保护接地，另外电气设备的传动装置也应设保护接地，与主接地网连接。
⑥明敷接地线明显和分线处涂以100mm等宽的黄色、绿色相间条纹。
⑦所有焊口进行防腐处理，刷防腐漆。在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
十四、 质量标准检验要求与质保措施：（质量标准根据“规范”、“验标”和制造厂技术质量要求填写，质保措施主要填写保证质量的具体措施、特殊质保要求及奖罚指标）
质量标准检验要求：
1总接地电阻值小于设计电阻值4Ω。
2水平接地极（顶面）埋设深度800mm，并应在建筑物散水层之外。垂直接地体间距为大于5米。
3接地极埋设必须是垂直状态。
4接地装置连接搭设长度。
扁钢与扁钢 大于2倍宽度、三面焊接

圆钢与圆钢、圆钢与扁钢 大于圆钢 6倍直径焊接。
扁钢与钢管（角钢） 扁钢弯成弧形与钢管（角钢）三面焊接
5焊缝检查符合《 验标 》焊接篇规定。
6使用螺栓连接处牢固可靠。
十五、 质保要求：
1施工人员严格按照质量标准进行施工。
2施工严格检查，发现问题及时处理。
3施工人员尽职尽责，保质保量。
4 施工班组按设计和规范进行一级检查，工地进行二级检查，检查合格后报项目部技质部进行三级检查，合格后技质部报监理公司和业主验收。
十六、安全控制
①要求由专业人员操作挖掘机，而且要求持证上岗。
②施工用电，由专业电工进行接线和拆线,严禁乱搭接。
③所用电缆线要求经常检查,避免漏电现象发生。
④人工挖土时。两人要保持足够距离，防止碰撞事故发生，同时工具应合格。
⑤打角桩时，击锤者前面不能站人，扶桩人应在侧面。
⑥电焊工作业时，防护用品必须齐全、完备。电焊机应有防潮、防雨措施，移动时应将电源断开。
⑦挖土机行走或工作时，应遵守以下规定：
a严禁任何人在伸臂及挖斗下面经过或逗留。
b严禁人员进入斗内，不得利用勾斗递送物件。
c严禁在挖土机的回转半径内进行各种辅助工作或平整场地。
d往机动车上装土应待车辆停稳后进行。
e开动挖土机前发出规定音响信号。
f清除斗内的泥土，挖土机应停止运转，司机许可后进行。
g挖土机暂停工作时，应将勾斗放到地面上，不得使其悬空。
十七、其它控制措施
1水平接地槽沟一旦挖好，及时检查，进行下道工序，以免塌方。
2热镀锌扁钢堆放整齐，避免被车压坏扭曲。
