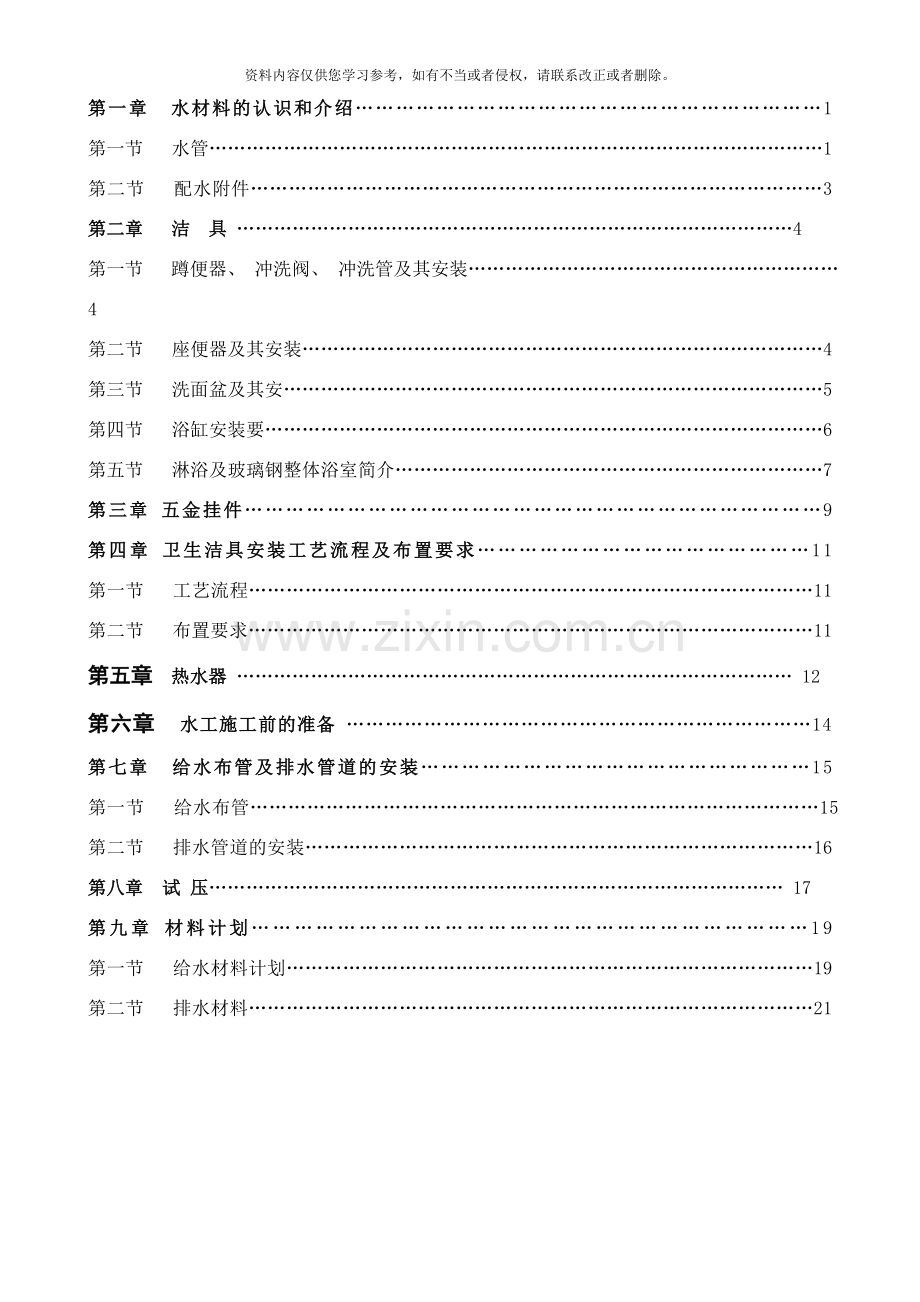

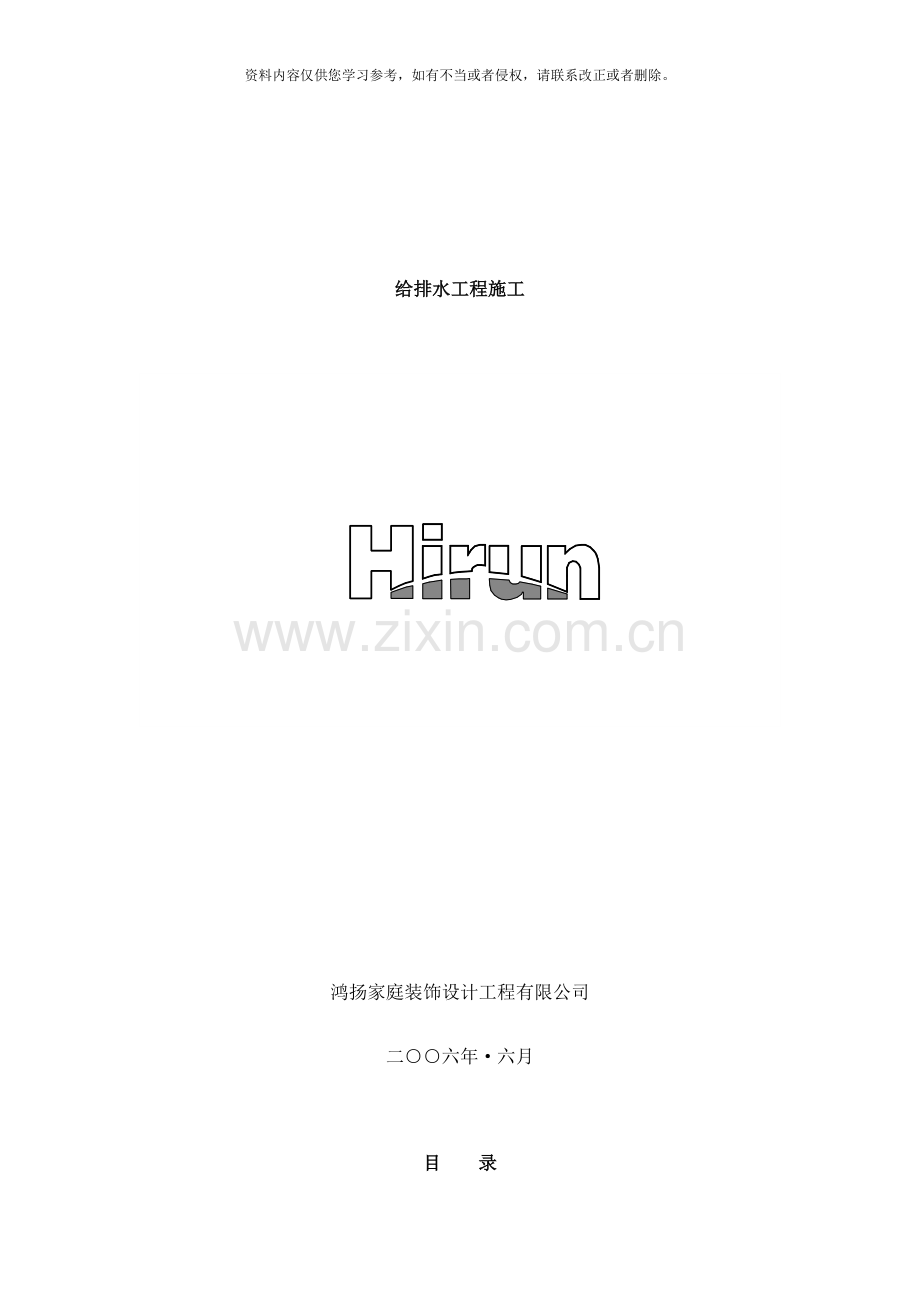

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。给排水工程施工鸿扬家庭装饰设计工程有限公司二六年六月目 录第一章 水材料的认识和介绍1第一节 水管1第二节 配水附件3第二章 洁 具 4第一节 蹲便器、 冲洗阀、 冲洗管及其安装 4第二节 座便器及其安装4第三节 洗面盆及其安5第四节 浴缸安装要6第五节 淋浴及玻璃钢整体浴室简介7第三章 五金挂件9第四章 卫生洁具安装工艺流程及布置要求11第一节 工艺流程11第二节 布置要求11第五章 热水器 12第六章 水工施工前的准备 14第七章 给水布管及排水管道的安装15第一节 给水布管15第二节 排水管道的安装16第八章 试 压 17第九章 材料计划19第一节 给水材料计划19第二节 排水材料21第一章水材料的认识和介绍第一节水 管一、 铜管 人类很早就采用铜做水管, 在埃及金字塔内, 人们发现了47 前的铜水管, 至今仍可使用。从国外的使用的历史来看, 许多铜管道的使用时间已经超过了建筑物的使用寿命。铜管跟其它金属或塑料管材比较具有显著的优越性能, 能够说集中了金属和非金属两种管材的优点。是既无污染又能杀菌的绿色管材。1、 铜质地坚硬又有很好的韧性, 能抗击撞击, 而塑料管受撞击后会拨裂铜有很好的延张性、 易于加工。2、 铜管接头方便。铜管 接头有两种, 一是套卡式, 二是烧焊式。套卡也是由铜制成, 这样铜管接头因原管和套卡用同一种材料, 热胀冷缩一致, 因此紧密。这两种连接方式很可靠, 只要操作正确, 连接强度会超过铜水管的设计强度。3、 不易腐蚀。铜为惰性元素, 活性仅强于金和银, 其表面形成的黑色氧化层可很好保护铜不再受副食。这一特性带来3个好处, 一是不污染水质, 二是管壁光滑, 三是寿命长, 可与建筑物同寿命。4、 杀菌功能。生物学研究证明: 供水中的大肠杆菌不能在铜管内繁殖; 99%以上的水中细菌在进入铜管道5个小时后自行消失。英国和德国对供水系统的现场研究也证明铜对抑制细菌有很好效果。另外, 据世界卫生组织确认, 铜是人体组织进行正常活动不可缺少的元素, 铜水管能够增加水中铜的含量。5、 铜制品用过后可完全回收, 不产生垃圾, 节约能源。6、 铜水管适应温度为-196到205, 因此是最好的热水管材。可用到采暖系统中。当前用的薄壁铜管采用拉、 挤和轧制成型, 小管经采用拉制。当前市场上除有裸铜管外, 还有外面覆有塑料保温层的覆塑铜管。薄壁铜管当前价格较高, 但因性能优越, 性格比也高; 另外因其寿命长, 按年均价格比较则是因此管材中最底的。二、 无规共聚聚丙烯( PP-R) 管 PP-R管有以下特点1、 卫生无毒, 属绿色建材, 可用于饮用水管道系统。2、 耐热, 在规定的连续工作压力下, 管道的输送水温可达到95。3、 耐腐蚀、 不结垢, 可免除结垢阻碍水流和堵塞之忧, 用于工业管网可输送腐蚀性液体。4、 保温节能, 导热系数仅为金属管的二百分之一, 用于热水管道, 保温节能; 用于冷水管道不结露。5、 质量轻、 比强度高, 比重仅为金属管的1/8, 耐压力实验强度大5MP以上, 韧性好, 耐冲击。6、 安装方便, 采用电热熔连接, 数秒钟可完成一个接头, 与金属管连接采用铜嵌件, 绝无渗露。7、 使用寿命长, 管道系统在正常使用情况下寿命可达50年。PP-R管可用于冷热水及纯净饮用水管道、 建筑供暖管道、 地板辐射供暖管道、 中央空调管道、 工业用水管道。三、 交联聚乙烯( PE-X) 管 PE-X管是以聚乙烯( PE) 为基本树脂, 经过辐射或化学交联方式在聚乙烯分子链间形成化学共价键, 使分子构成三维立体结构。它的物理、 化学性能十分稳定。已成为( 海底) 电缆、 石化流体输送最佳材料。PP-E管具有不结垢、 不结露、 管壁光滑、 不滋生细菌、 无毒、 耐压、 耐热、 弯曲半径小等特点, 适于作热水管, 很多地板辐射供暖系统采用PE-X管, PE-X管用铜配件连接, 设计使用寿命50年。四、 铝塑复合( PE-AL-PE) 管铝塑复合管从内到外由5层结构组成即聚乙烯或交联聚乙烯-热熔胶-铝管-热熔胶-聚乙烯。发挥了金属和塑料的优点。弥补了不足。1、 化学稳定性好, 不溶于任何已知溶剂; 能耐酸、 碱、 盐的腐蚀。2、 无毒, 不结水垢, 不滋生微生物, 因而可用作饮用水、 饮料、 医用氧气等流体输送管道。3、 铝合金层能防止气体渗漏, 防止氧气进入管体, 防止管内水质变坏。这是它优于其它单层塑料管材的特点。4、 弯曲性能好, 小直径管可成盘出售, 因此可上百米铺设无接头, 用多长截多长, 减少下脚料。5、 有很好的机械性能, 经得住使用中的压力和撞击, 优异的长期使用抗断裂性能。6、 质量轻, 仅为相同管径铜管的1/3, 镀锌钢管的1/12。7、 热膨胀系数仅为聚乙烯的1/8, 接近金属管材, 保证了管道尺寸的稳定。8、 铝塑符合管可用作建筑冷热水管、 地板辐射供暖热水管、 燃气管、 油料管、 通信屏蔽管等。铝塑复合管接头采用铜配件, 正常使用寿命50年。第二节配水附件一、 闸阀利用与流体方向垂直且可上下移动的平板来控制阀的启闭, 称为闸阀。该重阀门由于阀杆的结构形式不同可分为明杆式和暗杆式适用于腐蚀性介质及室内管道上; 暗杆式适用于非腐蚀性介质及安装操作位置受限制的地方。又可根据阀芯的结构形式分为楔式、 平行式和弹性闸板。一般楔式大多用于制成单闸板。一般楔式大多用于制成单闸板, 平行式价阀两密封面是平行的, 大多制成双闸板。从结构上讲平行式的, 大多制成双闸板。从结构上讲平行式比楔式闸阀易制造, 好修理, 不易变形, 但不适用于输送含有杂质的介质, 只能用于输送一般的清水。二、 其它材料1、 弯头: 用于水管变方向。2、 三通: 用于管道分支( 又分等径三通和异径三通) 。3、 内丝弯: 用于水管与水龙头之间的连接。4、 异径接头: 用于改变管径。5、 堵头: 用于将暂时不用的用水器具取水口密封。6、 辅助材料: 生料带: 用于丝扣连接起密封作用。7、 玻璃胶: 用座便器安装及面盆、 浴缺等卫生器具。( 分为透明和乳白色两种) 8、 膨胀管: 用于卫生洁具安装及毛巾架等五金件安装。9、 给水胶: 用于PVC给水管的管道连接。10、 排水胶: 用于PVC排水管的管道连接。11、 钢钉: 用于管道固定。12、 管卡: 用于管道固定。复习题: 装饰施工中, 常见水材料有哪些? 第二章 洁 具第一节 蹲便器、 冲洗阀、 冲洗管的安装一、 蹲便器一般用于公共卫生间值得注意的是, 大部分卫生间的蹲便器已安装, 但因未考虑在面因贴砖后的抬高, 导致装修后, 蹲便器低于卫生间地面很多。提醒业主更换蹲便器。 二、 更换蹲便器需要和泥工协商所装蹲便器的高度。三、 蹲便器按进出水方式可为分后进后出和后进前出两种。按有无存水弯可分为带存水弯和不带存水弯两种。如原排水系统无存水弯, 必须采用带存水弯的蹲便器。四、 蹲便器的冲洗阀分为直冲式、 二极延时式和脚踏式, 进水口径有3/4寸和1寸, 根据其进水口径和所装冲洗阀的位置布水管。五、 皮头: 用于连接冲洗管和蹲便器。六、 冲洗管: 用于连接冲洗阀和皮头的L型管。如长度过长, 则可用切割机和钢锯锯断。第二节 座便器的安装一、 现有的座便器水箱一般都已连接于其上, 当前市场上座便器的孔距一般有三种, 分为30cm、 40cm、 50cm。在未贴瓷砖之前先测量出其净孔距( 座便器排水孔中心至原墙的距离减去墙面所贴瓷砖的厚度) , 如孔距不理想, 可选用50mm和100mm的移位器进行调整。安装移位器, 其周围敷水泥砂浆后作防水涂料处理, 并蓄水观察, 是否渗漏。二、 如排水管突出地面, 则需将其锯平, 再干抹布或卫生纸将座便器所在地面和座便器底边抹干净, 安装座便器时, 需小心慎重, 轻拿轻放。安装时, 先将水箱盖取下放好, 将座便器出水口对准地面排水口调整其位置, 确认放好后用铅笔沿座便器底边轻画一圈, 然后将座便器移到干净位置, 根据划线在边缘均匀打上一层玻璃胶, 如座便器配有密封圈, 则将密封圈放于地面排水口, 再将座便器对准位置轻放于地面上, 将溢出的玻璃胶抹干净, 再连接好进水, 把水箱盖放上, 并装好其它配件。注意: 玻璃胶未完全变性前不得沾水和惊动座便器。第三节 洗面盆的安装一、 立柱式洗面盆的安装要点立柱式洗面盆一悬挂式、 托架式洗面器相比, 具有一个立柱来支撑洗面器的重量, 因此, 洗面器的形状可做得较大, 一般在60厘米以上。配上使外露配件藏在后面的立柱显得美观大方, 适合于较大的卫生间。立柱式洗面盆安装基本与托架式洗面器安装相同, 所不同的有以几点: 1、 配件安装 立柱式洗面盆常采用冷、 热水混合水龙头, 而不采用冷、 热水两只水龙头出水。安装时将混合水龙头装牢在洗面器上后, 冷、 热水管分别接到冷热水混合阀的进水品上, 用锁紧螺母锁紧。立柱式洗面盆一般配置提拉式排水阀, 提拉式排水阀比普通排气阀复杂, 当提拉杆提起, 经过垂直连杆、 水平连杆将阀瓣放下, 停止排水, 反之, 提拉杆放下, 阀瓣顶开, 排去污水。安装时要注意各连杆间相对位置的调整, 使其动作灵活, 各密封圈密封良好。立柱式洗面盆的给水配件品种繁多, 各生产厂规格也不相同, 有单孔、 双孔、 三孔; 开启方式有手轮式和手柄式等。其安装方法基本相同, 这时就不再一一叙述, 注意在安装时应首先仔细查阅洁具和配件安装说明书。2、 立柱式洗面盆安装按照排水管甩头中心在墙面上画好竖线, 将立柱中心对准竖线放正, 将洗面盆放在立柱上, 使洗面器中心线正好对准墙上竖线, 放平找正后在墙上画好洗面盆固定孔的位置, 在墙上钻孔将膨胀螺栓塞入墙面内。在地面安装立柱的位置铺好白灰膏后将立柱放在上面, 再将洗面器安装孔套在膨胀螺栓上加上胶垫, 拧上螺母。再将洗面盆找平, 立柱找直, 最后将立柱与洗面盆及立柱与地面接触处用白水泥勾缝抹光, 洗面盆与墙面接触处用建筑密封胶勾缝抹严。其余部位安装与托架洗面器相同。二、 台式和角式洗面盆的安装要点台式洗面盆是国外20世纪70年代流行起来的一种洗面盆, 特别是近年来得到广泛应用, 其造型也多种多样。台式洗面盆是以洗面盆为主体结构的梳妆台, 有洗面、 化妆等多种用途, 为卫生间增添了整体装饰效果, 是现代卫生间装备的一种理想选择。 台式洗面盆的台面一般用大理石或人造大理石制作, 也可在水泥台面上铺贴釉面砖等。当前还有带有陶瓷台板的台式洗面盆, 其形体大、 台面平整, 是新推出的一种高档产品。台式洗面盆又可分为台上式和台下式。台上式的安装方法是将洗面盆周围端部露在化妆台的上面; 台下式洗面盆是将洗面盆周围端部隐蔽起来, 它是在托架式或立柱式洗面盆的基础上, 在化妆台面上挖出洗面盆形状的孔, 然后将洗面盆安装在化妆台面下用托架固定, 洗面盆与台面接触处用建筑密封胶勾缝抹光。台式洗面盆的五金配件安装与托架式、 立柱式洗面盆基本相同, 水龙头可安装在洗面盆上, 也可安装在台面上。安装在台面上时, 台面的相应位置应打好配件安装孔, 台式洗面盆因其台面、 配件、 托架等分别安装在不同位置, 因此安装前必须精确测量、 准确定位, 以保证整个洁具安装的质量。 角式洗面盆的特点是能安装在墙角的一种洗面器, 其平面形状为三角形, 特别适合小型卫生间改造时增加洗面功能。它能充分利用有限空间, 是一种具有中国特色的产品。 角式洗面盆的安装, 是将洗面盆上缘两侧各有的23个安装孔, 用螺丝直接固定在墙中预埋木砖上或膨胀尼龙塞上。其余上下水管道的安装、 配件安装方法与托架式洗面盆基本相同。 第四节 浴缸的安装要点浴缸是卫生间洁具中最大的一件, 浴缸形状花样繁多, 但传统的长方形浴缸仍是家庭居室卫生间内的首选产品。新型浴缸多带裙边, 高有防滑底、 溢水口, 两边带靠手或扶手等等。浴缸的形状除长方形外, 还有圆形、 椭圆形、 梅花形、 扇形等。按摩健身学浴缸是一种新颖的高档浴缸, 它是根据人体穴位分布理论而设计的。使用时, 浴缸的四周多个喷嘴自动调节喷出水流和气泡, 使浴缸中浴液成旋流运动状态。水流均匀柔和, 流量适中, 对人体穴位进行水流按摩, 可解除疲劳, 松驰神经, 达到健身的目的。一、 浴缸安装一般浴缸都是按照三面靠墙设计( 现代高档浴缸也有四面都不靠墙) , 在家庭卫生间的浴缸至少应两面靠墙。有些居室卫生间放置浴缸的角上有一根铸铁( 塑料) 排水管, 这时可考虑选用缺角浴缸或用亚克力、 玻璃钢等复合材料制成的浴缸, 将有铸铁( 塑料) 排水管位置的角锯去, 这样可充分利用卫生间有限空间。 安装浴缸时先在浴缸下做防水层( 1: 3水泥砂浆) 。在浴缸安放位置处沿浴缸横向砌两道砖支座, 砖支座上面要根据浴缸底面形状抹成曲面, 使浴缸安上砖支座后能平稳, 砖支座的高度使浴缸安装好以后的上边缘至地面距离达到设计要求。浴缸放在砖支座上, 上缘应用水平尺找平。 在浴缸临时空边, 用砖立砌裙边( 带裙边的浴缸除外) , 裙边外侧用1: 0.3: 3水泥石灰砂浆打底, 再用1: 0.3: 2水泥石灰砂浆抹面后粘贴表面装饰材料, 在靠近排水阀处的裙边上留一个检修门, 检修门不应小于200毫米160毫米。二、 排水阀安装排水阀安装时, 先将溢水管、 弯头、 三通等进行预装配, 量好并截取所需各管的长度, 将排水阀装在排水阀在排水孔上, 排水阀下端与浴缸排水三通相接, 排水三通另两端分别与浴缸溢水口和存水弯相接。排水阀可采用铜质或塑料制成, 直径为3038毫米。存水弯与排水管相接, 存水弯公称直径为DN50毫米。各管道连接处应做好密封处理排水管与存水弯相连处应用水泥或其它密封材料封闭, 保证不漏水。三、 水龙头安装浴缸配套使用的水龙头主要有: 冷热水混合龙头、 冷热水分别供水和三联混合水龙头( 冷热水混合供水再加软管淋浴装置) 。三联混合水龙头一般是浴缸给水的成套配套, 安装时应注意冷热水管的孔距及伸出墙面的位置, 安装好以后应使护口盘正好紧贴墙面。热水给水管安装时应采用具有保温性能的管材, 并尽可能缩短管子长度或外包保温材料以减少热损失。第五节 淋浴设施及玻璃钢整体浴室简介淋浴是沐浴方式的一种, 20世纪80年代以来, 由于人们对艾滋病、 皮肤病的恐惧, 而被特别推崇。因此也推出了淋浴盆、 淋浴房等产品, 该类产品一走向市场很快就风靡欧美。淋浴盆是用铸铁搪瓷、 陶瓷、 亚克力等材料制成的扁盆, 装在卫生间内, 用浴帘分隔后可在盆内淋浴, 它既节省空间又干净卫生, 不失为小型卫生间的一种选择。淋浴房昌在淋浴盆基础上加装了半透明玻璃或胶片制成, 内接有淋浴喷头, 当人在里面淋浴时, 朦胧剔透, 并可避免水花四溅, 常保卫生间内干燥、 洁净。近年来又推出了多功能电脑淋浴房, 这种淋浴房采用了高科技电脑技术, 用电加热水, 可根据使用者的喜自动调节控制到最佳状态, 该淋浴房还可产生蒸汽, 使您可在家中享受蒸汽浴的乐趣。淋浴房具有占地面积小, 可充分利用卫生间角落空间, 保温节能, 清洁卫生, 不必担心疾病传染等优点。由于淋浴房是整体结构, 安装方便, 一般无需专业人员就可自行安装。因此, 淋浴房也成为老式卫生间改造的首选产品。玻璃钢整体浴室是以玻璃纤维为增强材料, 不饱和聚酯树脂为胶粘剂, 以胶衣树脂为制品的胶衣层, 采用手糊、 喷涂等工艺方式制成的产品。包括: 浴盆、 洗面器、 梳妆台、 坐便器与水箱、 墙板、 底盘等( 高档的还没有妇洗器等) 。它的构造和安装方式可分为整体式、 组装式及半整体式。其档次也可分为高、 中、 低档, 以适合各种不同层次的消费群体。玻璃钢整体浴室具有以下特点: 1、 重量轻、 强度高。一套标准型玻璃钢整体浴室自重仅200千克左右, 其抗弯强度可达180兆帕。用1千克重钢球自2米高度自由落下制品无裂纹。2、 整体性强、 不渗漏。玻璃钢整体浴室的底盘为一整体结构, 可防水、 防腐, 彻底解决了卫生间楼层地面渗漏的问题。3、 安装方便, 施工快。玻璃钢整体浴室采用现场散件组装的方式安装作业, 运输与安装均很方便, 两个人一天时间即可全部安装完毕一套。复习题: 1、 蹲便器的安装要点是什么? 2、 座便器安装应注意什么? 第三章 五金挂件卫生间内除了浴缸、 坐便器、 洗面器以外, 还有如化妆镜( 化妆镜箱、 毛巾环( 架) 、 浴帘杆、 手纸盒、 肥皂盒等卫生间用具。这些用具的配置给使用者在卫生间以方便、 舒适, 并增加卫生间的整体效果。这些用具的细部设计对卫生间起到画龙点晴的作用, 完善了卫生间的使用功能。一、 安装位置其安装位置一般在洗面器上方的墙面上, 安装高度距地面( 镜中心) 1.41.6米, 镜底边距地面不小于1米。其安装在洗面器上方时中心线应与洗面器中收一致, 不应有明显的斜纹带框化妆镜是将镜面玻璃在镜框内制成的成品化妆镜, 制作时在镜子背面及四周均作了防潮处理。因此只要根据镜框背面安装孔的位置在墙上划线批孔。孔径8mm, 孔深50 mm。再在孔中塞入4mm40 mm木螺丝, 将化妆镜挂在木螺丝上即可。二、 毛巾架卫生间内使用的毛巾架包括毛巾环、 毛巾架和浴巾架等。1、 毛巾环毛巾环是用钢、 铜、 不锈钢及塑料等材料制成的, 其形状有圆形、 长圆形、 方形、 三角形等, 毛巾环安装高度距地面900-1400mm。毛巾环安装时, 先把毛巾环底座上安装孔的位置划在墙面上, 再在墙上打孔, 孔内塞入塑料胀管, 用木螺丝固定毛巾环底座, 盖上装饰面罩并固定即可。2、 毛巾杆毛巾杆是用钢、 铜、 不锈钢及塑料材料制成的, 毛巾杆有平行式和垂直式之分, 平行式又有单杆和双杆之分, 一般平行于墙面安装; 垂直式毛巾杆一般有34根毛巾杆和一个底座组成, 毛巾杆一端固定在底座上可自由转动。安装毛巾杆时, 先按毛巾杆底座上安装孔的位置在墙面上划线, 再在墙面上打孔, 塞入塑料胀管, 用木螺丝固定毛巾杆底座, 有装饰盖时盖上装饰盖并固定。3、 浴巾架浴巾架是用钢、 铜、 不锈钢及塑料等材料制成的, 浴巾架安装在浴缸上方的墙上, 距地面1.6m。其安装方式与毛巾架相同。三、 浴帘杆浴帘杆是用钢、 铜、 不锈钢等材料制成的, 其两端安装在浴缸裙边上方, 安装高度距地1.9-2.2m。安装时先在墙面上找正安装位置, 两端应装在同一水平线上。具体方法先用重锤与浴缸裙边找平, 在墙上划两端垂线, 再划出一端安装高度另一端可用一根内存水的透明塑料管将其找平。其安装方法与毛巾架基本相同, 但应注意在金属杆两端垫上厚橡皮垫, 防止金属杆轴向窜动。四、 纸盒与肥皂盒手纸盒、 肥皂盒是用陶瓷、 金属、 塑料等材料制成的卫生间用具。手纸盒安装在坐便器边上的墙面上, 距地高度为650-800mm, 肥皂盒安装在浴缸上方的墙面上和洗面器边上的墙面上。其安装方式与手纸盒、 肥皂盒相同, 无非用塑料胀管埋入墙后用木螺丝固定在墙上。复习题: 1、 安装五金挂件打孔时, 应怎样操作? 2、 常见的几种五金挂件安装高度? 第四章卫生洁具安装的主要工艺流程及布置要求第一节工艺流程一、 检查排水管道, 并疏通管道, 确认排水畅通。二、 卫生洁具及配件质量验收几配件, 附件清点, 确认洁具与预留孔位置相吻合; 配件、 附件齐全; 配件与洁具配套, 洁具及配件无裂纹、 破损、 擦伤、 划痕和砂眼等缺陷; 螺纹与螺母配合良好; 阀门启闭自如。三、 确定安装位置。卫生洁具安装位置及标高, 各组件的相对位置应精确测量划线。四、 配件预装。某些配件在洁具安装好以后不便安装, 故必须在洁具安装前预先安装好。五、 固定卫生洁具。卫生洁具安装在预埋的预留孔上, 使其安装平稳、 牢固。六、 各种阀门水龙头安装及上下水管道连通。除了已预装好的配件外其余配件均应安装到位。七、 缝隙处理。洁具与墙面、 地面的缝隙应用建筑密封胶等填料嵌缝。八、 通水试验。嵌缝材料养护期满后可进行通水试验, 各连接部位不应有渗水、 漏水现象发生。第二节 布置要求卫生间内的卫生器具主要有马桶( 或蹲式大便器) 、 洗面盆、 浴室镜及浴缸等。卫生器具的布置间距应不低于最小间距要求。冲洗水箱按冲洗水力原理分为冲洗式和虹吸式两类; 按启动方式分为手动和自动两种; 按安装位置分为高水箱和低水箱。新型冲洗水箱多为虹吸式, 它具有冲洗能力强, 构造简单, 工作可靠, 自动作用能够控制的优点。否则使用起来很不方便。1、 马桶与对面墙壁的净距离不小于460mm, 与旁边的墙面的净距不小于380 mm, 墙面有排水管时, 则距离应不小于500mm。2、 马桶与洗脸盆并列时, 马桶的中心至洗脸盆边缘的净距离应不小于350mm, 与洗脸盆相对时, 马桶的中心至洗脸盆净距离就不少于760mm。3、 洗脸盆的边缘至对面墙的净距离应不小于460mm; 洗脸盆的边缘至旁边墙面的净距离就不小于450mm; 洗脸盆的上沿距镜子底部的距离约200mm。复习题: 1、 安装卫生器具时, 蹲便器与其它洁具的间距有何要求? 2、 洗面盆与其它洁具的布置有什么要求? 第五章 热水器热水器的种类很多, 分类方法也不同。按热水取得方式来说, 有速热式和贮水式两大类。速热式热水器是在冷水流过热水器时, 即时加热, 随用随加热。速热式热水器供给的热水虽然流量有限, 但能够做到连续供水; 贮水式热水器是对热水器贮水罐中的水进行加热, 能够预先设置所需热水的温度, 当水温高于设置温度时, 热水器自动停止加热, 当水温低于设置温度时, 热水器自动开始加热。贮水式热水器的特点是供水流量在, 水温稳定, 不受热源波动和水压影响, 但大部分贮水式热水器不能连续供应热水, 而且安装在室内时, 占用空间比较大。热水器按能源的种类分, 主要有燃气热水器、 电热水器及太阳能热水器三大类, 还有太阳能和电一体化的热水器, 在阳光补充分时, 能够使用太阳能加热水, 当阳光不充分时, 能够用电能加热水, 即有利于节约能源, 又方便使用, 但安装条件会受到一定限制。当前使用最广泛的是燃气热水器及电热水器两大类型。一、 燃气热水器 燃气热水器从燃料上分, 有液化气型和天然气型, 从燃气废气排放方式上分, 有直排式、 烟道式及强排式三种。燃气热水器热水加热成本比用电低, 但不能安装在浴室里, 调温比较麻烦, 而且热水供应质量受燃气的气压及冷水的水压影响比较大。燃气热水器主要为速热式热水器。1、 直排式热水器 直排式热水器是将废气直接排入室内, 其安全性对使用环境要求较高, 当前国家有关部门已经发出通知, 规定从1999年10月1日起禁止生产浴用直排式燃气热水器; 从 5月1日起禁止销售浴用直排式燃气热水器。2、 烟道式热水器 烟道式热水器是将废气经过烟道排出, 安全性大大提高, 但管道比较长而粗, 安装不方便, 而且有碍美观, 但价格比较便宜, 不需要用电。3、 强排式热水器 强排式热水器是气, 水, 电一体化的燃气热水器, 是利用排风机将废气排出, 能够有效地防止倒烟, 在燃气热水器中应该是最安全类型。但价格比较贵。强排式热水器的烟道比烟道式热水器要细得多, 相对来说比较美观, 但停电时不宜使用。二、 电热水器 电热水器近年来从技术上发展比较快, 具有操作便利, 维护简单, 无空气污染的特点, 而且能够在浴室内安装, 洗浴时方便水温的调节。电热水器按加热方式分, 有贮式和蓄水式两种, 按内部构造分为承压式和非承压式; 按安装位置上分有落地式及壁挂式。贮水式热水器能够做到水电分离, 用水时需要预先加热, 但热水能够保温24小时甚至更时间; 承压式电热水器适用于用水处较多, 用水量较大的家庭。电热水器相对于燃气热水器来说, 一般体积都比较大。家用热水器最新品种有哪些? 各有什么特点? 普通家用热水器给人们生活带来了极大的方便, 但在使用时也有一些不尽如意的地方。1、 普通燃气热水器不能在浴室内安装, 温度调节不方便。燃气压力低时, 水不热。水压低时, 不启动。热水流量调节不灵活。不能多路同时供热水。有发生燃气中毒事件。2、 普通电热水器贮水型 贮水量不够用时, 供热水量不足; 贮水罐占用浴室空间比较大; 能多路供热水。速热式 热水器不能做到水电分离; 热水流量受限; 不能多路同时供水。 针对以上问题, 热水器制造厂家开发出多种新型热水器。海尔、 林内、 高科技智能化恒温强度排气式燃气热水器。产品特点是微电脑自动控制水温, 使出水温度稳定在设置数值上; 控制水流量使之不受水压影响; 燃气气压在某一范围内降低时, 也能正常安全使用; 超低水压起动, 最低工作水压为10kPa; 50 kPa水压就能舒适沐浴; 而且设遥控控温装置, 可在浴室里控温; 能够自动熄火, 防止燃气中毒。三、 几种热水器的施工要点1、 太阳能热水器: 使用太阳能热水器要求业主和供应商来现场将进水口、 电子阀、 温控器定位。2、 电热水器: 一般电热水器安装插座, 大功率快速热水器, 必须走6mm以上的专线。3、 燃气热水器: 供气管的走向, 用大于燃气管两倍的套管, 预埋在墙体内, 出墙处用45弯头。燃气热水器是否用强排的, 如用强排的则配置电源插座。复习题: 1、 燃气热水器安装应注意的相关事项? 2、 热水器间的并联应考虑什么?第六章 水工施工前的准备一、 水工进场首先检查原房层的厨卫在面和顶部是否有裂缝, 特别是顶部水管的周围及接头处, 看是否有渗漏的痕迹, 窗台、 外墙是否有渗漏, 然后通知物管处, 对厨卫地面做蓄水试验, 用塑料袋内放砂堵住管口, 做蓄水试验, 必须做48小时, 如楼上住户没装修, 有条件的话可请求同时做蓄水试验, 随时注意观察楼下是否渗漏水现象, 对原有排水做通水试验, 看是否堵塞, 通水实验的通水流量应有一般龙头大的流量, 检查给水管的水压大小, 最后把检查结果告诉业主, 并作好记录, 然后把排水管口封好, 以防施工过程中残渣进入管内。二、 检查进水主管材料的材质与本公司所用材料的材质是否相同, ( 鸿扬家装所用给水材料是上海天力实业有限公司生产的三型聚丙烯PP-R、 统称、 天力管) 。三、 原给水系统是预埋的, 必须要求业主从物业处提供原始水路布置图。复习题: 水工施工前的准备工作有哪些? 第七章 给水布管和下水管道的安装第一节 给水布管一、 管边系统安装前应对材料的外观和接头, 配件的公差进行仔细的检查, 必须清除管材及管件内的污物和杂质, 严禁使用有明显损坏迹象的材料。二、 管边安装过程中的开口处应及时封堵, 保持管边的畅通和清洁。三、 安装时不得有轴向扭曲, 穿墙或穿楼板时, 不宜强制校正, 给水聚丙烯与其它金属管边平行敷设时, 应有一定的保护距离, 净距离不宜小于100mm且聚丙烯管宜在金属管边的内侧。四、 管边穿越楼板时, 应设置钢套管; 套管应高出地面500mm, 并有防水措施。五、 根据实际尺寸下料, 并配齐各连接管件, 管边连接采用热燃连接方式, 不允许在管材和管件上直接套丝。六、 焊接步骤1、 管边和接头的表面要保证平整, 清洁、 无油。2、 在管插入深度外做记号。3、 由于材料重量轻, 有挠曲性, 在焊接时一定要看准配件焊接后所朝的方向和角度。4、 把热熔要接通电源( 220V) 当绿灯闪烁说明已达到焊接温度, 开始工作。5、 把整个嵌入深度加热, 包括管边和接头, 在焊接工具上进行。6、 当加热时间完成后, ( 时间、 沉表) 把管边平稳而均匀的推入接头, 形成牢固而完美的接合, 在短时间之后( 见表) 接头就完全能够承受负荷。焊接操作技术参数管道外径mm热熔深度mm受热( 秒钟) 调节( 秒钟) 冷却( 分钟) 201454225157423216.584440181264七、 水表和总阀入墙水表和总阀入墙时, 所留空间必须足够方便以后的维修, 如远程抄表的水表不得私自移改其线和底盒。第二节 排水管道安装一、 工具的准备卷尺、 钢锯、 刀锯、 手锤、 尖錾子、 粗砂纸、 排水管、 排水配件、 排水胶、 干抹布等二、 工艺流程 预制加工管道安装固定通水实验封口堵洞管口封堵三、 预制加工 根据所安装洁具排水要求并结合实际情况, 量好各管道尺寸, 进行断管。断口要平齐, 用刮刀除掉断口内外飞刺。四、 管道安装1、 如需作整体排水改造, 先做干管, 后做友管。2、 在正式安装前, 进行试插, 试插合格后, 用棉布将插口部位的水分, 灰尘擦拭干净, 然后涂胶粘接, 随即用力垂直插入, 插入粘接时, 将插口稍作转动, 以利粘接剂分布均匀, 约3060秒即可粘接牢固。3、 粘牢后立即将溢出的粘接剂擦拭干净。五、 管道固定1、 如管道埋在地面, 则按坡向, 坡度开槽并用水泥沙浆夯实。2、 管道采用托吊安装时, 则按坡向做好吊架。六、 管道安装完毕后进行通水试验, 以检测是否通水是否存在渗漏。七、 确认一切合格, 将所有的管口进行”伞”式封闭。八、 相关标准和要求1、 涂抹排水胶时, 须先涂抹承口后涂抹插口。2、 多口粘接时, 须注意预留口方向。3、 室内排水坡向为2.6%。4、 排水胶易挥发, 使用后应随时封盖, 粘接凝固时间为3分钟。5、 暗埋于地面的排水管管径必须50mm, 蹲便器、 座便器排水管径必须110mm。6、 最低气温低于0的地面, 所做立管进口超过4m必须装设伸缩节。7、 地漏、 沐浴房出水口, 洗脸盆、 洗菜盆、 蹲便器必须安装存水弯, 如安装是吊管存水弯必须带有检查口。8、 安装排水三通、 四通, 应注意配件的顺向。9、 90转弯处宜用两个45弯头。复习题: 1、 PPR管焊接操作时, 在操作时间上应考虑什么因素? 2、 排水管坡向的相关标准是什么? 第八章 试 压一、 工具与器材活动扳手、 六角外丝、 生料带、 堵头、 试压泵、 软管等二、 试压流程试压前准备试压卸压三、 试压前准备1、 用软管将所试冷热水管连通。2、 将除试压管道最低一个出水口以外的其它出水口严密封堵。四、 试压1、 打开进水阀, 从管道最低处管道内充水, 充分排除管内空气。2、 关闭总进水阀, 用手动泵对管道缓缓开压, 升压时间不少于10分钟。3、 升压至规定的试验压力后, 稳压1小时, 压力降不得超过规定值。五、 卸压1、 确认试压合格后, 将管端与配水件接通, 以工作压力供水, 将配水件分批同时开启, 检测各出水口畅通。2、 拆下连接软管和外丝, 并用堵头封堵其口。六、 相关标准和要求1、 水路试验压力须1.5MPa。2、 稳压1h, 压力降不得超过0.06MPa。3、 直埋在地坪面层和墙体内的管道, 水压试验必须在封槽前进行, 试压合格后方可继续动工。4、 热熔连接的管道, 水压试验应在管道连接24小时后进行。5、 试压前, 管道应固定, 接头需明露, 且不得连接配水器具。6、 试压合格后, 必须拆下冷热水连接软管。7、 用于封堵出水口的堵头宜用金属堵头。8、 水路试压必须有业主签字认可。七、 调整好出水口使其平正, 及出水口伸出墙面长度符合对应洁具, 龙头的要求。( 具体对应长度见详表) 卫生洁具进水口离地、 墙尺寸( 实际高度) 洁具名称离地距离( mm) 冷热进水口间距( mm) 进出水口突出瓷砖的长度( mm) 洗菜池400-4501000洗脸盆400-4501000混合龙头800-1000150-5拖把龙头6000热水器14001000冲洗阀800-10000坐便器200-2500洗衣机1100-12000以上为一般情况, 特殊情况根据实际处理。八、 用于补槽的水泥、 砂子比例为1: 3。复习题: 1、 室内给水试压的标准是什么? 2、 试压后应注意什么? 第九章 材料计划第一节PPR材料计划品名规格mm数量 ( 个) 热水管202532绕曲管2025三通接头20253
