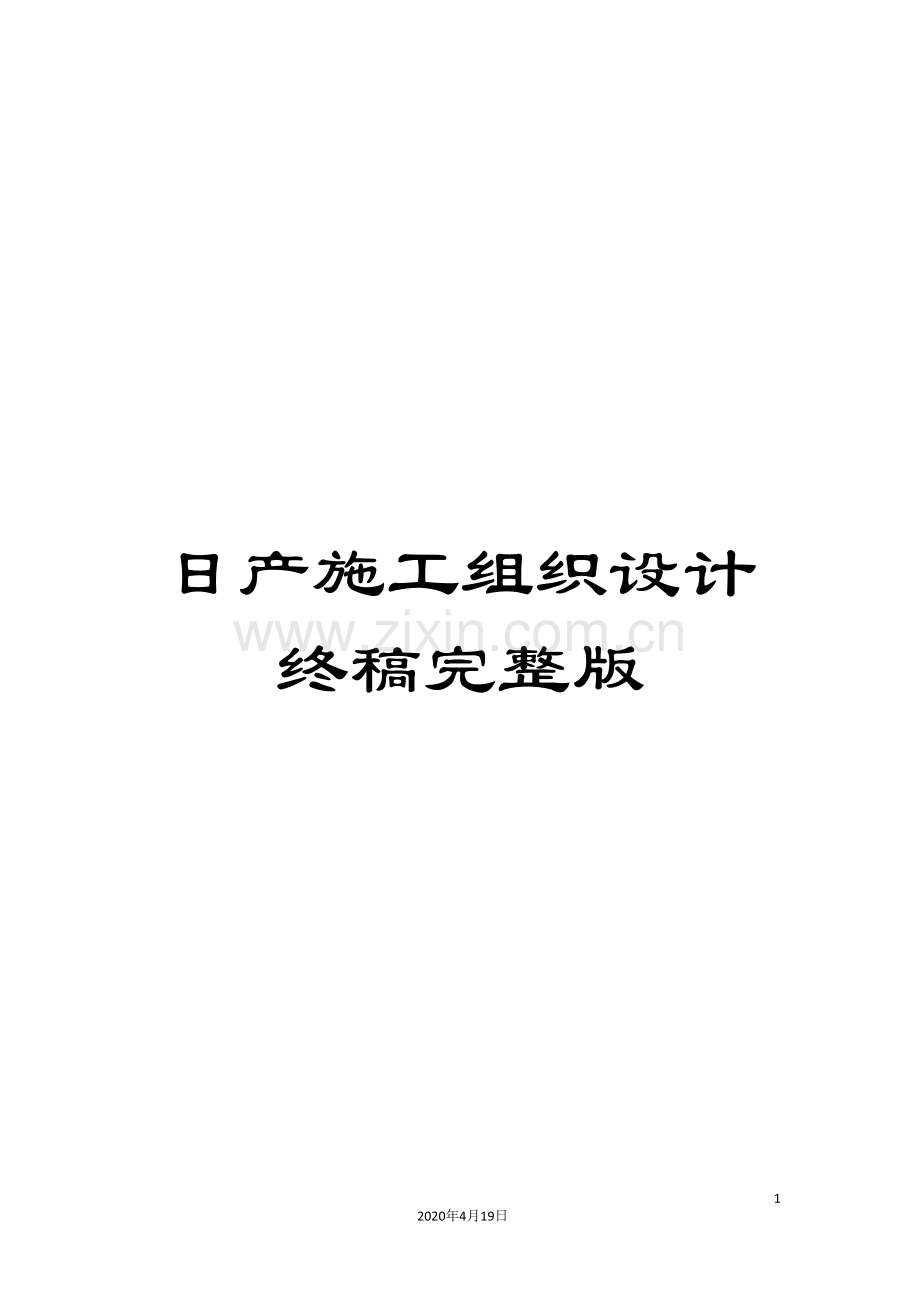

日产施工组织设计终稿.doc

日产施工组织设计终稿完整版

148
2020年4月19日
文档仅供参考
(此文档为word格式,下载后您可任意编辑修改!)

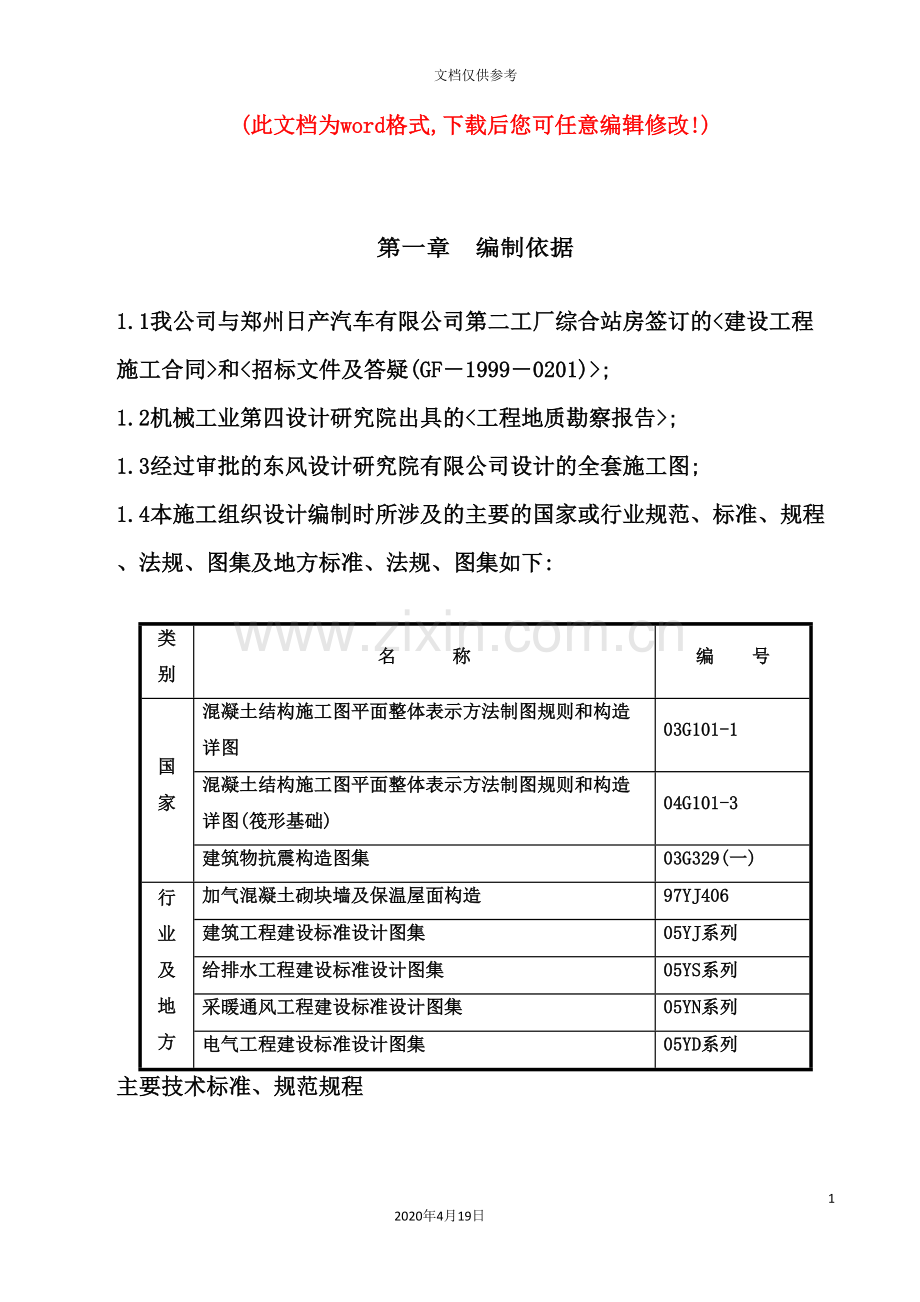

第一章 编制依据
1.1我公司与郑州日产汽车有限公司第二工厂综合站房签订的<建设工程施工合同>和<招标文件及答疑(GF－1999－0201)>;
1.2机械工业第四设计研究院出具的<工程地质勘察报告>;
1.3经过审批的东风设计研究院有限公司设计的全套施工图;
1.4本施工组织设计编制时所涉及的主要的国家或行业规范、标准、规程、法规、图集及地方标准、法规、图集如下:

类别
名 称
编 号
国
家
混凝土结构施工图平面整体表示方法制图规则和构造详图
03G101-1
混凝土结构施工图平面整体表示方法制图规则和构造详图(筏形基础)
04G101-3
建筑物抗震构造图集
03G329(一)
行
业
及
地
方
加气混凝土砌块墙及保温屋面构造
97YJ406
建筑工程建设标准设计图集
05YJ系列
给排水工程建设标准设计图集
05YS系列
采暖通风工程建设标准设计图集
05YN系列
电气工程建设标准设计图集
05YD系列
主要技术标准、规范规程

类别
名 称
编 号

国

家
建设工程项目管理规范
GBT
工程测量规范及条文说明
GB
建筑工程施工质量验收统一标准
GB
建设工程文件归档整理规范
GBT
建筑地基与基础设计规范
GB
建筑地基基础工程施工质量验收规范
GB
地下防水工程质量验收规范
GB
地下工程防水技术规范
GB
混凝土结构工程施工质量验收规范
GB
砌体工程施工质量验收规范
GB
混凝土质量控制标准
GB
混凝土强度检验评定标准
GBJ107-87
屋面工程施工质量验收规范
GB
建筑地面工程施工质量验收规范
GB
建筑装饰装修工程质量验收规范
GB
民用建筑工程室内环境污染控制规范
GB
行
业
及
地
方
钢筋机械连接通用技术规程
JGJ
滚压直螺纹钢筋连接接头
JG
混凝土泵送施工技术规程
JGJT10-95
混凝土拌合用水标准
JGJ63-89
建筑砂浆基本性能试验方法
JGJ70-90
建筑涂饰工程施工及验收规程
JGJT
建筑工程冬期施工规程
JGJ104-97
建筑机械使用安全技术规程
JGJ
施工现场临时用电安全技术规范
JGJ
建筑施工扣件式钢管脚手架安全技术规范
JGJ
建筑施工高处作业安全技术规范
JGJ80-91
建筑拆除工程安全技术规范
JGJ
国
家
建筑给排水及采暖工程施工质量验收规范
GB
现场设备、工业管道焊接工程施工及验收规范
GB
压缩机、风机、泵安装工程施工及验收规范
GB
自动喷水灭火系统施工及验收规范
GB
工业金属管道工程施工及验收规范
GB
通风与空调工程施工及验收规范
GB
建筑工程施工质量验收统一标准
GB
建筑电气安装工程施工质量验收规范
GB
电气装置安装工程母线装置施工及验收规范
GBJl49-90
电气装置安装工程电缆线路施工及验收规范
GB
电气装置安装工程低压电器施工及验收规范
GB
电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB
电气装置安装工程接地装置施工及验收规范
GB
电气装置安装工程电气设备交接试验标准
GBJ150-91
1.5主要法规
类别
名 称
编 号
国家
中华人民共和国建筑法
主席令第91号
中华人民共和国环境保护法
主席令第22号
中华人民共和国计量法
主席令第28号
中华人民共和国安全生产法
主席令第70号
中华人民共和国消防法
主席令第4号
建设工程施工现场管理规定
建设部15号令
建设工程质量管理条例
国务院令第279号
建设工程安全生产管理条例
国务院令第393号
工程建设标准强制性条文的通知
[ ]建标85号
房屋建筑工程和市政基础设施工程实行见证取样和送检的规定
建设部( )211
1.6参考<建筑施工手册>(第四版)、<建筑施工组织设计汇编>(第二版)等资料。

第二章 工程概况
2.1工程概况
2.1.1 工程建设概况
工程建设概况一览表
工程名称
郑州日产汽车有限公司第二工厂综合站房
工程地址
郑州市经济技术开发区工业用地
建设单位
郑州日产汽车有限公司
勘察单位
机械工业第四设计研究院
设计单位
东风设计研究院有限公司
监理单位
湖北公力工程咨询服务有限公司
质量监督部门
郑州市东开发区质量监督站
总包单位
河南国基建设集团有限公司
主要分包单位

建设工期
有效工作日208日历天
合同工期
208日历天
合同额
元
工程主要功能或用途
该工程主要包括配电所、变配电间、电容器室、空压站房、给水加压站房、焊装循环水站房以及生产、消防合用水池,是郑州日产汽车有限公司第二工厂的动力输出中心。
2.1.2 工程建筑设计概况
建筑设计概况一览表
总建筑
面 积
1621.37m2
建筑总高度
8.2m
层数
地上1层
局部2层
层高
配电所、变配电间、电容器室梁底标高4.4m,空压站房梁底标高6.0m,给水加压站房梁底标高4.1m。

分部
工程
楼地面工程
空压站、变配电间、备件存放间为水泥砂浆地面;值班室地面为陶瓷防滑地砖地面;卫生间地面为陶瓷地砖卫生间地面,且有1%坡度;二层办公区为陶瓷防滑地砖楼面。详见建筑设计总说明”工程做法”。
墙体工程
0.00标高以上的外墙均采用250厚加气混凝土砌块,M5混合砂浆砌筑;内隔墙采用200厚加气混凝土砌块,M5混合砂浆砌筑。外墙1.2m以下采用仿石面砖,1.2m以上采用丙烯酸涂料;卫生间内墙采用面砖墙面,空压站、给水加压泵房采用玻璃棉毡铝板网吸声墙,除卫生间、空压站、给水加压泵房以外的房间内墙均采用混合砂浆面饰白色乳胶漆。
顶 棚
卫生间采用铝合金方型板吊顶;办公室、值班室采用铝合金T型明龙骨硅钙板吊顶;其它所有顶棚均采用混合砂浆顶棚白色乳胶漆罩面。
踢脚
空压站、给水加压站房、备件存放间、变配电间采用水泥砂浆踢脚;值班室、办公室采用面砖踢脚。
建筑
防水
屋 面
屋面防水等级为II级,做法详见05J页屋16,防水材料采用高聚物改性沥青防水卷材。
卫生间
1.5mm聚氨酯防水涂料,四周沿墙上翻150mm。
环境
保护
工地门口设置自来水龙头,用以洗车,避免将工地内灰尘带出工地,施工时严禁产生噪音、震动和污染环境卫生;公工地内设置临时垃圾场,严禁乱扔、乱倒垃圾;建筑垃圾分类堆放,且及时运至指定地点。
其它说明的有关事项
本工程所用材料,成品,半成品均需要经过建设、监理单位认定合格后方可使用。
施工时必须与结构、水、电、暖专业配合,凡预留洞穿墙、板、梁等须对照结构、设备施工土方可施工。
本工程中所采用的外墙装饰材料颜色的色彩须经建设单位及设计单位共同认可后方可施工使用。
设计中选用的标准图,不论采用局部节点还是全部详图,均应全面配合施工。
图中未尽事宜,施工时须遵照国家现行的施工及验收规范进行。
2.1.3 工程结构设计概况
结构设计概况一览表
基础
结构
埋 深
3.8 m
持力层
第3、3-1层粉土、粉细砂
地下水位
约10.0 m
柱下独立基础
J-I、J-2、J-3、J-4、J-5、J-6承台高600mm,J-7承台高500mm。
主体结构
结构形式
钢筋混凝土框架结构
主要结构
尺寸
柱:
600×600mm
700×600mm
500×500mm
550×550mm
梁:
250×700mm
250×650mm
250×600mm
250×450mm
250×500mm
250×800mm
350×800mm
250×520mm
300×850mm
250×550mm
350×500mm
300×550mm
250×350mm
板:
300mm
200mm
120mm
100mm

墙:
250mm
300mm
抗震设防
等　级
主要指标
设防烈度为7度,框架结构抗震等级为三级,建筑结构安全等级为二级。
混凝土强度等级及抗渗要求
基 础
C30
基础垫层
C10、C15

墙

C30,抗渗等级S6
柱、梁、板
均为C30
圈梁
构造柱
C20
楼梯
C30
钢　筋
类别:HPB235、HRB335
其它需说明的事项:
本图纸中尺寸除注明外,标高以米(m)为单位,其它均以毫米(mm)为单位。接地系统(防雷接地)利用框架、柱梁及基础钢筋作为自然接地体,施工时务必将其钢筋焊接成通路并连接至基础钢筋之上。
设备预留洞详设备各工种图纸,预留洞在混凝土浇筑前应与其它专业图纸进行认真核对,并由设备安装施工人员验收后方可拆模。
结构主要承重构件(梁、板、柱)强度达到施工规范要求时,方可拆模;悬挑构件强度要求达到100%设计强度时,方可拆模。
所有外露铁件及轻钢结构应涂刷防锈底漆和防火涂料,面漆材料及颜色按建筑要求施工。
本说明为明确事宜,各单项设计说明已有要求的,以单项设计说明为准;各单项说明与本说明不符之处以单项设计说明为准;本说明及单项设计说明中未尽事宜,均以国家现有规范及规程为准,并遵守河南省设计建设标准。
施工时应严格遵守有关施工验收及规程,隐蔽施工验收、阶段性验收及工程验收按国家有关规范、规程及质量检验标准执行。
分页说明与总说明不一致时,以分页说明为主。
未经技术鉴定或设计许可,不得改变结构的用途和使用环境。
2.1.4 建筑设备安装概况
设备安装概况一览表
给

水
生活水
PP-R de25dn40 0.8MPa
热熔连接
排

水
室内污水
PVC-U de75de110,粘接连接
消防
内筋嵌入式衬塑钢管DN65采用丝扣连接, DN100采用法兰连接。
雨 水
DN100PVC雨水管,粘接连接
生产水
内筋嵌入式衬塑钢管, DN﹤100采用丝扣连接, DN≥100采用卡箍连接。
采暖
热源为11070℃高温热水,采暖热负荷:N-1为3.5KW,N-2为60KW。辅房以及有人工作区域的立管和暖气片间连接管道和散热器素要设置防护装置。散热器为钢制翅片管散热器,管道为无缝钢管和热镀锌钢管。
通风
铝制离心式屋顶风机,RTC-500型2台,L=5500m3; RTC-675型4台,L=16000m3;边墙排风机WSP-600D4型4台, L=12700m3; WEX-450D4型2台, L=5000m3; WEX-550D4型1台, L=8700m3; WEX-400D4型2台, L=2900m3;
20KV配电系统
进线电源电压为20KV三相三线,两回进线,采用交联电缆引自开发区11020KV降压站出线回路。
200.4KV变配电系统及应急电源
二级负荷:应急照明,采用灯具自带蓄电池应急供电方式;消防水泵、火灾自动报警系统。
三级负荷:其它电力负荷及照明。
照明、动力配电系统
动力配电及照明电源为380 220V,TN-S型式。大容量设备采用放射式配电,小容量设备采用现场配电箱配电。线路敷设方式:电缆桥架沿(跨)屋架支、吊架安装,交联电缆、导线沿电缆桥架、线槽和穿钢管敷设,具体敷设方式见详图。
建筑物防雷
本工程防雷等级为三类,采取相应的防直击雷、雷电波侵入措施。建筑物电子信息系统采取防雷击电磁脉冲波措施,并设置等电位连接。利用结构内主筋作引下线,上端在屋顶连通并将其中一根引出屋顶20cm与屋顶避雷带连接,下端与基础主筋可靠连接。
接地及安全
本工程防雷接地、变压器中性点接地、信号电路接地、安全保护接地、防静电接地共用统一接地极,要求接地电阻不大于1欧姆,实测不满足要求时,增设人工接地极。本工程利用建筑物基础作接地体,且本建筑的接地装置应与周围建筑物的接地装置可靠连接。
2.2自然条件
2.2.1气象条件
雨季7~8月份,温差10℃~12℃,夏季最高气温43℃,历史最低气温-16℃郑州市年平均温度14.2℃,日平均温度≤5℃的起止日期为11月24日～次年3月5日,最大冻土深度为27cm。
郑州地处黄河中游,地貌平坦,平均110.4m,地表土层属平原河谷冲积层,一般为良好的天然地基。
2.2.2工程地质及水文条件
地下水位埋深约10.0m,不需考虑降水措施。
2.2.3 地形条件
该工程地形平坦,施工场地使用5号路西侧暂未施工的厂房,并加以合理布置。
2.2.4 周边道路及交通条件
该工程位于郑州市经济技术开发区,工地有一个主要出入口,交通便利。
2.2.5场区及周边地下管线
根据本工程地质勘查报告,场区及周边无地下管线。
2.3工程特点
2.3.1 基础为柱下独立承台基础;
2.3.2 基坑较深之处,需人工配合机械开挖,放坡处理;
2.3.3 建筑五大责任主体
建设单位:郑州日产汽车有限公司
勘察单位:机械工业第四设计研究院
设计单位:东风设计研究院有限公司
监理单位:湖北公力工程咨询服务有限公司
施工单位:河南国基建设集团有限公司
第三章 施工部署
3.1工程目标
3.1.1质量目标
按照设计要求和现行国家建筑工程质量检验评定统一标准要求严格组织施工;工程质量达到合格标准。
3.1.2工期目标
按照本工程施工总承包合同要求,经过采用先进的施工工艺,科学的组织,精心施工,确保有限工期208日历天竣工。
3.1.3安全目标
杜绝重伤和亡人事故,一般事故频率控制在1‰以内。
3.1.4文明施工目标
◆　市级安全文明工地
3.1.5环境目标
实现能源、资源控制使用;排放物达标,年相关投诉控制在0起;
3.1.6成本目标
加强成本管理,成本降低率控制在1%以上。
3.2施工管理组织机构
3.2.1项目部组织结构
按照建设工程项目管理的惯例组织本项目的组织机构,我单位在现场成立项目经理部,并设立4部1室(即工程技术部、质量安全部、材料设备部、预算合约部和资料室等),5个管理部门作为项目纵向控制的职能部门。对内,全面组织、协调、管理各分包单位;对外,做好与业主、监理、设计及政府主管部门等单位的协调和对接工作。

3.2.2项目部班子组成情况
根据以上部署,将本工程列为我公司 重点建设项目,充分发挥我公司优势,在人、财、物等诸多方面全力保证(满足)工程施工需求。
现场项目经理部,按项目管理方法进行运作,项目经理由国家一级建造师、工程师赵艳军(安装为主)担任,现场设土建项目经理和土建、安装项目技术负责人各一名,其它项目班子成员均由具有多年建筑施工经验,并多次承担过类似建设项目,在相应岗位取得了较好业绩的人员来担任。
参加本工程施工的项目管理人员见下表:
参加本工程施工的项目项目管理人员一览表
序号
姓名
担任职务
所学专业
技术职称
1
赵艳军
项目经理
机电安装
工程师
2
唐顺利
现场执行经理
工民建
工程师
3
朱彦林
技术负责人
工民建
工程师
4
仝继超
预算合约部负责人
造价

5
刘宏安
材料设备部负责人

6
陈建伟
安装技术负责人
安装

7
齐海峰
安全员
工民建
助理工程师
8
刘红磊
安全员
工民建
工程师
9
宋翠娜
资料员
工民建

10
范玉合
施工员
工民建

11
李首炬
施工员
工民建

12
李海峰
技术员
工民建

13
刘红磊
质检员
工民建
工程师
14
和慧洁
送(取)样员
工民建

15
刘红磊
测量员
工民建
工程师
16
赵新梅
办公室主任
工民建

17

18

19

20

3.2.3质量保证体系
本工程项目部质量保证体系见附件,由公司质安部监督检查和指导。
3.2.4安全保证体系
本工程安全保证体系是公司总经理负责下的三级安全保证体系,详见附件,由公司质安部监督检查和指导。
3.3施工工艺流程
总的施工顺序及施工流向安排为先地下后地上,先土建后安装,先主体后装饰,本工程施工工艺流程如下:
现场三通一平 → 临时设施 → 定位放线 →人工配合机械挖土→验槽→垫层→承台基础 → 地上主体部分 → 室内外回填土→ 屋面施工 → 各项安装工程施工 → 内外粉刷穿插进行 → 楼地面→ 吊顶工程 → 油漆涂料工程 → 水电器具安装 → 室外总体配套 → 扫尾清理 → 竣工验收。
基础工程施工工艺流程如下:
场地平整 → 定位放线 →人工配合机械挖土→验槽→ 素混凝土垫层及找平 →承台基础钢筋绑扎 →承台基础模板支设→承台基础混凝土浇筑→承台基础模板拆除→基础梁柱钢筋绑扎→基础梁模板支设→基础梁混凝土浇筑→基础梁模板拆除→基础验收→室内外回填土。
主体结构施工工艺流程如下:
抄平放线 →搭设支撑架→绑扎柱钢筋→安装梁、板模板 → 绑扎梁、板钢筋 → 钢筋隐蔽验收 →安装柱模板 →~~2.970m以下梁、板、柱混凝土浇筑 →~~2.970m以上搭设支撑架→绑扎柱钢筋→安装梁、板模板 → 绑扎梁、板钢筋 → 钢筋隐蔽验收 →安装柱模板→混凝土浇筑。
Œ 基础工程
先由规划局定点,甲方书面交代标高后请有关单位验收合格,即可放线开挖土方;开挖土方采用人工配合机械开挖的方式,而且注意地下障碍物、文物,做好妥善处理,经有关单位验槽合格并按规范作完原土取样及氡含量检测后,可进行基础施工。
主体工程
主体工程各层梁、板、柱钢筋、模板等工程必须经有关单位验收合格后才能浇筑混凝土。
Ž装修部分:在主体结构验收合格后,按顺序便可展开,工序搭接合理,并要交叉作业,以缩短工期。
其它分部工程:屋面工程、门窗、水、电、安装等工作按施工工艺顺序合理组织施工。
3.4施工准备
3.4.1 施工技术准备
3.4.1.1施工图设计、技术交底及图纸会审
工程开工前由项目总工程师、生产、技术等方面组成技术管理小组,认真熟悉施工图纸,由业主组织设计技术交底及图纸会审,由设计部门将本工程施工中的注意事项和设计意图向施工单位做交底,对施工图中存在的问题或不合理的地方由施工单位和监理单位向设计单位提出,尽可能地把问题解决在施工之前。
3.4.1.2施工图深化设计
施工图在施工之前,必须经过当地建设行政主管部门的审批,由设计部门根据审批中提出的修改意见进行深化设计。
3.4.1.3图纸、规范、标准、图集:
根据与业主签定的总承包合同,业主提供8套施工图,其中4套作为存档用,由资料员保管。
配备本施工所需规范、标准、图集等有效技术资料,详见本施工组织设计第一章<规范、标准、文件一览表>;
3.4.1.4器具的选择
◆　测量用仪器
监视及测量用仪器一览表
名　称
型　号
产　地
数　量
备　注
激光天顶垂准仪
DJ6-C6
苏州一光
1台
使用前检定合格
经　纬　仪
J2－2
苏州一光
1台
使用前检定合格
自动安平水准仪
DSZ3
苏州一光
3台
使用前检定合格
钢　卷　尺
50m
万家牌
5把
使用前检定合格
水　准　尺
3m
苏州一光
4把
使用前检定合格
钢　卷　尺
5m
浙江
10把
使用前检定合格
◆　其它计量、检测、试验仪器
百格网、小锤、2m靠尺、塞尺、线绳、90°角尺、100×100试模、150×150试模等根据实际需要现场随时配备。
3.4.1.5测量基准交底、复测及验收
进场后由业主向施工单位进行测量基准交底,对平面控制点和高程控制点做书面交底,由施工单位进行引测、复测和验收,作为上部结构施工的依据。
3.4.2 现场准备
3.4.2.1工程轴线控制网测量定位、控制桩及控制点的保护
该建设及监理单位提供的坐标点及工程轴线控制网控制桩采用冲击钻在硬化后的地面上打孔后钉木钉,木钉上用2cm钉定位,水平控制点设永久水准点加以保护措施。如图示:
3.4.2.2临时供水
参见<建筑施工手册>第二版(施工组织设计)
Œ用水量计算
◆ 现场施工用水量q1:
q1= k1×∑｛Q1× N1(T1×t)｝×K2(8×3600)
=1.15×｛7400×3050+15000×5+1050×1000+250×2565+33300×330(330×2)｝×1.5(8×3600)=3.206Ls
式中q1—施工用水量(Ls);
K1—未预计的施工用水系数(1.05～1.15);
Q1—年(季)度混凝土、模板、砌体、抹灰、砂浆等工程量(以实物计量单位表示);
N1—施工用水定额｛查<建筑施工手册>表3-36｝;
T1—年(季)度有效作业日(d);
t—每天工作班数(班);
K2—用水不均衡系数｛查<建筑施工手册>表3-37｝。
(注:仅考虑 a、混凝土的浇注、搅拌、自然养护 ;b、冲洗模板;c、砌转、浇砖;d、抹灰;e、搅拌砂浆)
◆ 施工机械用水量q2:
q2= k1×∑｛Q2× N2×K3(8×3600)
=1.15×｛2×300×1.1+300×25×1.1｝(8×3600)=0.356Ls
式中
q2—机械用水量(Ls);
K2—未预计的施工用水系数(1.05～1.15);
Q2—同一种机械台数(台);
N2—施工机械台班用水定额｛查<建筑施工手册>表3-38｝;
K3—施工机械用水不均衡系数｛查<建筑施工手册>表3-37｝。
(注:仅考虑a、对焊机b、木工房)
◆ 施工现场生活用水量q3:
q3 = P1× N3×K4(t×8×3600)
=400× 40×1.5(2×8×3600)=0.365Ls
式中
K4—施工现场用水不均衡系数｛查<建筑施工手册>表3-37｝;
t—每天工作班数(班);
N4—生活区昼夜全部生活用水定额,第一居民每昼夜为100～120L,随地区和有无室内卫生设备而变化;各分项用水｛查<建筑施工手册>表3-36｝;
K5—生活区用水不均衡系数｛查<建筑施工手册>表3-37｝。
◆ 消防用水用水量q5:
查<建筑施工手册>表3-40知:施工现场面积小于25×104㎡时消防用水为10-15Ls ,每增加25×104㎡时消防用水增加5Ls。
该总面积为:153.0m×72.0m =11016㎡﹤25×104㎡,故q5取10-15Ls
按规范总用水量Q应满足:
当q1+q2+ q3+ q4 ≤q5时,则Q= q5+12×(q1+q2+ q3+ q4)
当q1+q2+ q3+ q4 ﹥q5时,则Q= q1+q2+ q3+ q4
当工地面积小于5×104㎡时而且q1+q2+ q3+ q4 ≤q5时,则Q= q5
q1+q2+ q3+ q4=3.206+0.356+0.365+1.215 =5.142 Ls
属于q1+q2+ q3+ q4 ≤q5情况,
则Q= q5+12×(q1+q2+ q3+ q4)=10 +12×5.142=12.57Ls
水源选择及临时给水系统
◆ 水源选择
自打水井1口,深40米。
◆ 配水管网的布置
配水管网的布置原则是保证不间断供水的情况下,管道铺设越短越好,同时还应考虑在施工期间各段管网有移动的可能性。管道敷设应用暗埋式。
Ž管径的选择
查<建筑施工手册>表知选择D=80㎜钢管,流速为1.82ms,考虑水头损失716㎜m,分管一般为DN50的镀锌钢管即可。
3.4.2.3临时排水
砂浆搅拌机,混凝土泵冲洗等用水量大的地方设沉淀池,经沉淀后排入业主指定排水管道。
现场设临时厕所,生活污水排入化粪池后,定期安排抽取并由车辆拉出场外处理。
3.4.2.4临时供电
根据本工程的规模和生产、生活的需要,经计算本工程施工的最大需用量为160KW,详见另行编制的<临时用电施工方案>。
3.4.2.5临时设施
根据现场的实际情况,按照本工程”施工平面布置图”在施工现场搭设临时办公室、会议室、水泥库、材料库、木工间、工具间、试块养护室等临时设施,以满足生产和生活的需要。临时办公室采用轻质彩板活动房。
职工生活区不设在工地现场,在工地东侧村庄租赁一小院,内设宿舍、职工食堂,浴室食堂、浴室、厕所,食堂安装纱门和纱窗,厕所为水冲式,配有专人负责打扫卫生。
3.4.3各种生产要素准备
3.4.3.1劳动力需用量及进场计划
本着均衡施工、保证进度的原则,按照本工程总进度网络计划,分期、分批组织劳动力进场。在结构施工阶段,主导工种是模板工、架子工、钢筋工、混凝土工、普通工,安装主要是配合土建做好预埋预留工作。结构封顶后,重点是砌筑、装饰和安装工程,主导工种是砌筑工、抹灰工、装饰工、电工、管道工、钳工、仪表工、油漆玻璃工。项目部将从各工地抽调精干力量组织本工程的施工,预计施工高峰期参加本工程施工的总人数有120名职工。劳动力进场按网络计划劳动力动态图时间进入。具体劳动力需求量计划见下表,劳动力动态图见施工总进度网络计划图。
劳动力需用计划
序号
工 种
人 数
备注
1
钢筋工
10人

2
木工、混凝土工
20人

3
瓦　工
10人

4
抹灰工
20人

5
涂料工
20人

6
电焊工
10人

7
架子工
5人

8
管道工
10人

9
电 工
5人

10
机操工
5人

11
放线工
5人

高峰期人数
120人

3.4.3.2材料需用量计划
本工程施工所需要的模板、架料按计划、有步骤及时进场,需用量计划见下表:
模板、架料需用量计划
序 号
名 称
数 量
备 注
1
钢管φ48
20t
模板支撑及外架
2
扣件
18000个
模板支撑及外架
3
木质胶合板
2100m2
墙及柱、梁、板楼梯模
4
木材
60m3
模板支撑

3.4.3.3机械设备需用量及进场计划
Œ大型设备
提升架:施工现场垂直运输采用1台提升架,详见另行编制的提升架施工方案。
其它机具
混凝土采用商品混凝土,汽车泵一台。钢筋闪光对焊机一台、钢筋弯曲机一台、钢筋切断机一台、钢筋调直机一台。
主要施工机械配备一览表
序号
机械设备名称
规格型号
购置时间
使用状态
数量
来源
1
混凝土输送泵

完好
1台
租赁
2
砂浆搅拌机

完好
1台
自有
3
钢筋切断机

完好
2台
自有
4
钢筋弯曲机

完好
2台
自有
5
钢筋闪光对焊机

完好
1台
自有
6
交流弧焊机

完好
2台
自有
7
木工圆锯

完好
1台
自有
8
钢筋调直机

完好
1套
自有
9
混凝土振捣棒

完好
2台
自有
10
反铲挖掘机

完好
1台
自有
11
手提电锯机

完好
3台
自有
12
蛙式打夯机

完好
1台
自有
13
自卸汽车

完好
3辆
租赁
14
装载机

完好
1台
自有
15
水　泵

5台
自有
第四章　施工进度计划
4.1工期目标
按照设计要求、建筑工程质量检验评定统一标准和相关文件的等级严格组织施工,工程最终质量目标:”合格”。经过采用先进的施工工艺,科学组织,精心施工,确保按期竣工。
4.2进度计划
合同签定后组织人员进场,首先定位放线,施工塔吊基础,塔吊先安装,以便于利用塔吊作垂直水平运输。在进场施工的同时,搭建临时设施,为大批施工人员的进场做好准备。
必须保证以下几个节点工期,
9月18日基础验收;
11月20日主体结构验收;
3月1日竣工验收;
具体工程进度详见附件:施工进度计划网络图
第五章 施工总平面布置
5.1施工平面布置依据
施工平面布置图是依据全套施工图、招标文件的具体要求,业主划定的可使用施工用地,指定的临时用水、用电、排水设施,施工工艺流程及周围作业条件等编制的。
5.2施工平面布置图的绘制及布置原则
原则上应遵循以下要求:
第一、布置模板堆场、钢筋堆场场地,应在吊卸方便区域内;
第二、根据业主指定位置,在生产利用不到的地方布设办公及其它临时设施;
第三、先满足主体施工要求。
5.3施工总平面布置图的内容
施工总平面布置的具体内容详见附件:施工总平面布置图
第六章　主要施工方法
6.1测量放线
测量定位工作应编制出完善的方案,以确保测量成果的准确性,同时使测量过程尽可能少占相应工序的施工时间。
6.1.1人员及设备配备
业务精通的专职放线测量工程师一名,辅助人员三名,专门从事测量放线工作。采用J2－2高精度光学经纬仪进行细部放样工作。
测量工作要定人员定仪器进行,务必谨慎、严密、快捷。
注意事项:
Œ所有测量仪器需送法定计量检定机构检定合格后方能使用。
钢卷尺需进行尺长、拉力、温度、倾斜校正。
6.1.2定位依据
根据郑东新区规划部门(大地测量)所指定的坐标点对楼体进行定位,重点定出拟建建筑物纵横边轴线的交点。
6.1.3工程施工测量与垂直度控制
6.1.3.1平面测量与垂直度控制:
本工程采用经纬仪定点。
Œ确定基点:整个大楼的平面形状规则,采用经纬仪定点,根据平面形状采用”井”字型轴线控制方法,共有8个控制点。
制作控制点:控制点做在自然地面上,在八个控制点位置各埋设1根50㎜×80㎜的木桩,然后经过精确测量,在木桩上钉钢钉,并用红漆标记,然后用混凝土将木桩保护起来,周围设置明显标志。 　　　　　　　　　　　　　　　
6.1.3.2标高传递:
基础阶段由引测设置的固定水准,引至基坑,用钢尺配合水准仪向上传递标高,但每层都必须从±0.00向上传递,以减少累计误差。
6.1.3.3沉降观测:
Œ本工程沉降观测从一层开始观测。
现场设水准点三个,距建筑物50～80米的稳定区域内(沉降影响区以外),其中一个深埋点,二个浅埋点。
Ž沉降观测点采用Φ20铆钉制作,高度埋设于＋0.1m～＋0.2m之间,沉降观测点的数量和位置详见施工图。
沉降观测采用S1或Ni007精密水准仪及铟钢尺观测;
水准基点联(监)测采用国家二等水准测量闭合法进行,闭合差为±0.4㎜;沉降观测采用三等水准测量闭合法或复合水准线路进行观测。闭合差为±1.0n　㎜(n为测站数)。
‘每周观测一次。
’沉降观测过程中如出现不均匀沉降等异常情况,应立即向业主汇报,并进行一日一测或数日一测的加密观测。
6.2 地基与基础工程
6.2.1土石方工程
根据本工程基础结构平面图及工程特点,计划采用机械挖土,人工配合。
Œ土方开挖
开挖:根据土方开挖放线图进行放线撒白灰,经查无误后开始土方开挖,土方开挖采用机械开挖,人工配合,自卸汽车外运土方,土方开挖时暂留100㎜不挖,以防止下雨、日晒等对基底造成破坏,在验槽前人工集中清理,按照1:3防坡,待验槽合格后立即浇筑垫层混凝土。
挖出土方全部外运,只存留现场部分土方,以便回填。
Ž土石方工程应注意的质量问题
◆ 土方开挖时,不得超过基底标高,如个别地方超挖时,其处理方法按图纸要求回填级配砂石,并上报监理单位,不得私自处理;
安全注意事项:
◆ 基坑内施工人员上下采用上人扶梯。
◆ 开挖基坑四周必须设置临时栏杆并绑安全网,以防人员及物体坠落。栏杆用Φ48脚手管搭成。
土方回填
用作回填的土方需是经过挑选的不含有机物和其它杂质的土方,土壤的含水量应便于土方夯实。虚铺土方每20—30cm即用蛙式打夯机夯实2—3遍,然后进行检测,检测合格后方可进行下一层回填土施工,直至设计标高,回填土应按要求取样化验其干容重,并将化验结果作为技术资料存档。
室内回填土计划在室外回填土回填好之后进行,计划采用自卸三轮运至室内,回填时要求分层回填,分层夯实。
6.2.2基础钢筋工程
在垫层上弹出地梁、柱边线,并用醒目的红色油漆标出地梁、柱边线位置。根据弹出的边线绑扎钢筋,钢筋在现场集中加工制作,加工应严格按<规范>要求进行,加工好的钢筋应分规格、型号挂牌堆放。
基础钢筋的绑扎顺序为:
绑扎安装承台钢筋 → 柱子插筋 →浇筑承台混凝土 → 柱子钢筋绑扎 →基础梁钢筋绑扎
基础钢筋的绑扎,应先在垫层上划线,按线摆放,并逐点绑扎好,在钢筋绑扎完后应注意加垫钢筋保护层垫块,每平方米设一个,基础梁纵筋连接采用闪光对焊,柱纵筋连接采用电渣压力焊。
6.2.2.1承台及基础梁钢筋
基础梁纵向受力钢筋,均采用闪光对焊连接,同一截面接头率不得大于50％,梁上部受力筋不允许在跨中13范围接头,下部钢筋不得在支座处接头,梁的箍筋开口应沿梁身相互错开,并应注意加密区及集中荷载处附加箍筋位置。
承台钢筋绑扎;
Œ工艺流程:弹钢筋位置线 → 铺设底层钢筋 → 放垫块 →柱插筋 → 申报隐检 → 隐检签证 → 转入下道工序。
为防止柱插筋及甩出上层的搭接筋在浇筑混凝土过程中位移,柱立筋上端用Ф14临时定位箍筋固定,并用脚手架将插筋的钢筋夹住,防止位移。
6.2.3基础模板施工
6.2.3.1柱模板支模
柱模板采用木胶板,模板内竖棱50mm×100mm方木,方木均经压刨找平,每200mm一道,柱箍采用Ф48×3.5架子管间距500mm,最底一层距地面300mm。其板块与板块竖向接缝处理,做成企口式拼接,然后加柱箍、支撑体系将柱固定。支撑采用Ф48×3.5架子管刚性支撑。
6.2.3.2梁模板支模
梁底模与侧模均采用木胶板,主龙骨采用100mm×100mm单面刨光方木,间距600mm,次龙骨选用50mm×100mm双面刨光方木,间距200mm,梁底模与侧模按图纸尺寸进行现场加工,运至作业面组合拼装,然后加横棱并利用支撑体系将梁两侧加紧。当梁的跨度大于4.0m时,梁应按规范要求进行起拱,起拱高度为1400的梁跨度。
6.2.3.3模板的拆除
Œ柱模板的拆除:
在混凝土强度达到1.2MPa能保证其表面棱角不因拆除模板而受损后方可拆除;在同条件养护试件混凝土强度达到1.0MPa后,先松动穿墙螺栓,再松开地脚螺栓使模板与墙体脱开;脱模困难时可用撬棍在模板底部撬动,严禁在上口撬动、晃动或用大锤砸模板,拆除下的模板及时清理归堆。
梁模板拆除:
参考同条件试件抗压强度实验报告,跨度≤8m,混凝土强度达到设计强度的75%时方可拆除,跨度大于8m的梁当混凝土强度达到设计强度的100%强度后方可拆除。
6
