合成高分子防水卷材施工方案.docx

合成高分子防水卷材施工方案

10
2020年4月19日
文档仅供参考

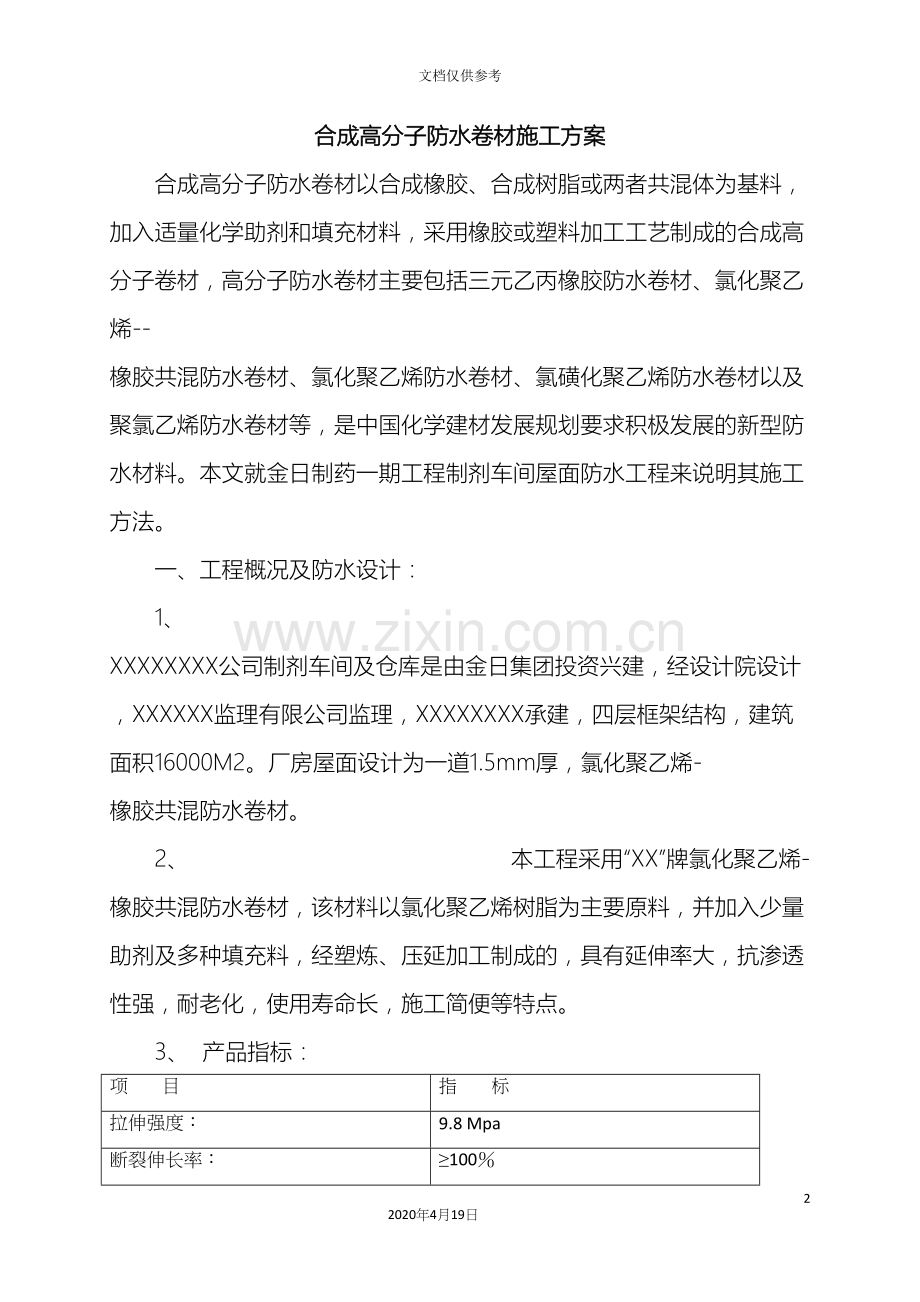

合成高分子防水卷材施工方案
合成高分子防水卷材以合成橡胶、合成树脂或两者共混体为基料，加入适量化学助剂和填充材料，采用橡胶或塑料加工工艺制成的合成高分子卷材，高分子防水卷材主要包括三元乙丙橡胶防水卷材、氯化聚乙烯--橡胶共混防水卷材、氯化聚乙烯防水卷材、氯磺化聚乙烯防水卷材以及聚氯乙烯防水卷材等，是中国化学建材发展规划要求积极发展的新型防水材料。本文就金日制药一期工程制剂车间屋面防水工程来说明其施工方法。
一、工程概况及防水设计：
1、 XXXXXXXX公司制剂车间及仓库是由金日集团投资兴建，经设计院设计，XXXXXX监理有限公司监理，XXXXXXXX承建，四层框架结构，建筑面积16000M2。厂房屋面设计为一道1.5mm厚，氯化聚乙烯-橡胶共混防水卷材。
2、 本工程采用“XX”牌氯化聚乙烯-橡胶共混防水卷材，该材料以氯化聚乙烯树脂为主要原料，并加入少量助剂及多种填充料，经塑炼、压延加工制成的，具有延伸率大，抗渗透性强，耐老化，使用寿命长，施工简便等特点。
3、 产品指标：
项 目
指 标
拉伸强度：
9.8 Mpa
断裂伸长率：
≥100％
热处理尺寸变化率：
≤1.0％
低温变折性：
-20°C
无裂纹 抗渗透性：
0.2 Mpa不渗水

二、施工工艺：
基层处理→喷涂处理剂→屋面节点增强处理→定位、弹线、试铺→铺贴卷材→收头处理、节点密封→清理检查修整→保护层施工
（1） 基层处理及要求：
1）本工程基层为现浇混凝土屋面板，表面收光。清扫完毕后，对酥松、起砂、起皮等部位以及高低参差不齐或凹坑较大的部委，可用掺水泥量15%107胶的1：2.5 ～1：3的水泥沙浆抹平收光。对存在裂缝的部位要应先用凿子把裂缝凿成15～20 mm宽，深倒八字形的槽沟，然后把石渣清走，把沟槽吹干净，用填缝膏分二至三次填满裂缝，每次间隔时间必须有15分钟之久，填满裂缝后用滚筒压平即可。
2）基层与突出屋面的结构（如女儿墙、管道、楼梯间外墙等部位）相连接的阴角，以及基层与檐口、天沟、排水口、沟脊等相连接的转角处均应抹成光滑的圆弧形，其半径一般在100～200mm之间。
3）基层必须干燥，一般含水率以小于9%为宜。
4）在铺贴卷材防水层时，必须将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。实践证明只清扫一次是不够的，往往需要清扫多次，最后一次最好用高压吹风机进行清理，这样能够收到更好的效果。对阴仰角、、管道根、排水口等部位更应认真清理干净，如发现油污、铁锈等，要用砂纸、钢丝刷或溶剂清除。
三、 施工材料：
1) 防水卷材 ： “XXXX”牌氯化聚乙烯-橡胶共混防水卷材。
2) 基层处理剂：一般以聚氨酯--煤焦油系的二甲苯溶液或氯丁胶乳液等组成。主要作用是隔绝基层渗透来的水分和提高基层表面与合成高分子防水卷材之间的粘接能力。
3) 基层胶粘剂：该材料主要用于防水卷材与找平层之间的粘接。
4) 卷材接缝胶粘剂：卷材接缝胶粘剂为卷材与卷材接缝粘接的专用胶粘剂。
5) 卷材接缝密封剂：主要用于卷材与卷材搭接缝边缘以及卷材末端收头部位进行密封处理。
6) 二甲苯：二甲苯是基层处理剂的稀释剂和施工机具的清洗剂。
7) 乙酸乙酯：该材料主要用于擦洗手及被胶粘剂等材料污染的部位。
四、 细部构造防水做法：
1、 基层转角做法：基层转角处都应做成圆弧形，半径不应小于50mm，另外还须做胎体增加材料附加层，附加层的平面和立面的宽度一般不得小于300mm。
2、 水落口的防水做法：水落口杯与基面结构交接处会形成一道缝隙，应特意将缝隙加大到深和宽均为20mm的凹槽，凹槽内嵌填密封材料，堵塞渗水通道，然后再
在水落口周围直径500mm范围内加铺胎体增强材料，并应伸入杯口内不得小于50mm。
3、 伸出屋面管道的防水做法，伸出屋面的管道周围应用水泥砂浆做成圆锥形的找平台，台高200mm，并以30%找坡，在管四周与圆锥台交接部位应留20mm的凹槽，并嵌填密封材料，然后再做胎体增强处理。
五、 卷材的施工方法：
1、 涂布基层处理剂：一般是将聚氨酯涂膜防水材料的甲料、乙料、二甲苯按1：1.5：3的比例配合搅拌均匀，再用长把滚刷蘸满后均匀涂布在基层表面上，干燥4h以上，即可进行下一工序的施工。
2、 铺贴卷材：根据工程的特点和要求，本工程防水卷材施工工艺为冷粘作业法。因制剂车间屋面面积及坡度较大，故粘贴的方法采用点贴的方法进行施工，增大了防水层适应基层变形的能力，有利于解决防水层起皱、开裂问题。施工时将粘接剂以梅花点状涂刷于基层及卷材底面相对部位，实行点状粘贴，每平米至少有5个黏结点，每点面积不小于100mm×100mm。而屋面周边80cm内，天沟、立面墙，大坡度屋面及卷材与卷材的搭接部位均应满涂全粘。
3、 防水卷材铺贴方法：
1）．卷材的铺贴方向。卷材的铺设方向应根据屋面坡度确定。当屋面坡度小于3%时，卷材宜平行于屋脊铺贴；屋面坡度在3%～15%时，卷材可平行或垂直于屋脊铺贴；制剂车间屋面坡度为3.2%，因此卷材平行于屋脊铺贴，由檐口向屋脊一层层地铺设，卷材接口上下应搭接，多层卷材的搭接位置应错开，上下层卷材不得垂直铺贴。
2．贴卷材的顺序。防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理，然后由屋面最低标高处向上施工。铺贴天沟、檐沟卷材时，宜顺天沟、檐口方向，减少搭接。
3．卷材搭接方法及宽度。铺贴卷材采用搭接法，上下层及相邻两幅卷材的搭接接缝应错开。平行于屋脊的搭接缝应顺水流方向搭接。接缝宜留在屋面或天沟侧面，不宜留在沟底。
防水卷材的搭接宽度见下表：
搭接方向
短边搭接宽度（mm）
长边搭接宽度（mm）
  铺贴方法

卷材种类
满粘法
空铺法
满粘法
空铺法
点粘法
点粘法
条粘法
条粘法
沥青防水卷材
100
150
70
100
高聚物改性沥青防水卷材
80
100
80
100
合成高分子防水卷材
粘结法
80
100
80
100
焊接法
50
如上表所示，本工程卷材搭接宽度为10cm。
4、 铺贴加强层：根据设计要求，在必须加强的部位铺贴附加层，特别是管根转角等容易发生渗露的薄弱部位。对平屋顶的阴角、排水口、通气孔的根部等最容易发生渗漏的薄弱部位，在铺贴防水卷材之前，采用聚氨酯涂膜防水材料进行增强处理。将聚氨酯甲料和乙料按1：1.5的比例配合搅拌均匀，再均匀涂刷在阴角、排水口和通气孔根部的周围，涂刷宽度为距离中心200mm以上，厚度以1.5mm以上为宜。涂刷固化24h以上，才能进行下一工序的施工。
5、 卷材铺贴: 先把卷材退卷在基层上，按铺贴位置要求将卷材的一端对折于另一端。为使卷材的搭接宽度相等，应在距卷材边沿处一条标线作为第一卷与第二卷搭接的正确位置，把基层胶粘剂同时均匀地涂刷于卷才和基层表面，等胶粘剂基本不粘手时，将卷材平整地粘合在基层上，并将卷材的一端对折于铺贴的另一端，以同样的方法进行粘贴。
6、 注意事项: 铺贴防水卷材时要自然铺贴，绝不能够用力猛拉;卷材的铺贴应由屋面低标处向高标处铺贴，由两边端向中间铺贴;卷材与卷材搭接部位应用沾有溶剂的棉纱清洗干净，然后风干十五分钟，用卷材搭接胶粘剂涂抹，接缝的两边，边涂边加力将搭接缝粘牢、压实。卷材铺贴应从天沟、檐口做起，需全粘铺贴，天沟底面尽量避免长边塔接，接缝应用密封材料作封口处理。卷材的收口处和较难的部位，采用“911”聚氨酯防水涂料封口.卷材铺贴应平整、顺直，搭接宽度准确，不得扭曲。
六、 防水卷材细部做法
泛水与屋面相交处基层应做成圆弧,防水层向垂直面的上卷高度不宜小于250mm,常为300mm;卷材的收口应严实，以防收口处渗水，卷材防水檐口分为自由落水、外挑檐，女儿墙内天沟几种形式，其构造简图如下图所示。

七、 施工注意事项：
1、 当卷材上面设保护层时，作保护层前必须认真检查防水卷材的施工质量，经确认合格后方可再进行保护层施工。施工时应严格控制施工，工具等各种原因将防水层破坏。
2、 严禁在雨天施工，五级风以上时不得施工，气温低于0℃时不宜施工。施工中途下雨应做好已铺贴卷材周边的防护工作。
3、 防水工程，应建立在各道工序的自检，交接检查和专职人员检查的“三检“制度，并有完整的检查记录。
八、 质量保证措施：
1、 防水工程所采用的防水材料，应有产品的合格证和性能检测报告，材料的品种规格、性能等应符合现行国家产品标准和设计要求。
2、 施工的材料应符合设计要求和质量标准的规定。
3、 防水工程必须由专业的防水队伍进行施工，主要施工人员应持有建设主管部门颁发的防水专业岗位证书，要做到持证上岗。
4、 认真落实（三检）制度，按程序及时向监理报验。
九、 质量要求：
1、 做好的防水层表面无孔洞、密封、外表美观，无渗漏。
2、 防水层不得有渗漏或积水现象。
3、 整个防水工程施工完毕后，应作全面的质量检查，如有损坏或渗漏的地方，应及时地修补处理。
4、 各项隐蔽工程要有验收纪录（如天沟、檐沟、泛水和变形缝等细部做法，密封防水处理部位。涂膜防水层的搭接宽度和附加层）
5、 工程竣工验收应在雨后或持续淋水2小时后进行或经蓄水实验，其蓄水时间不应小于24小时，以不渗漏为合格。
