改性沥青施工工法样本.doc

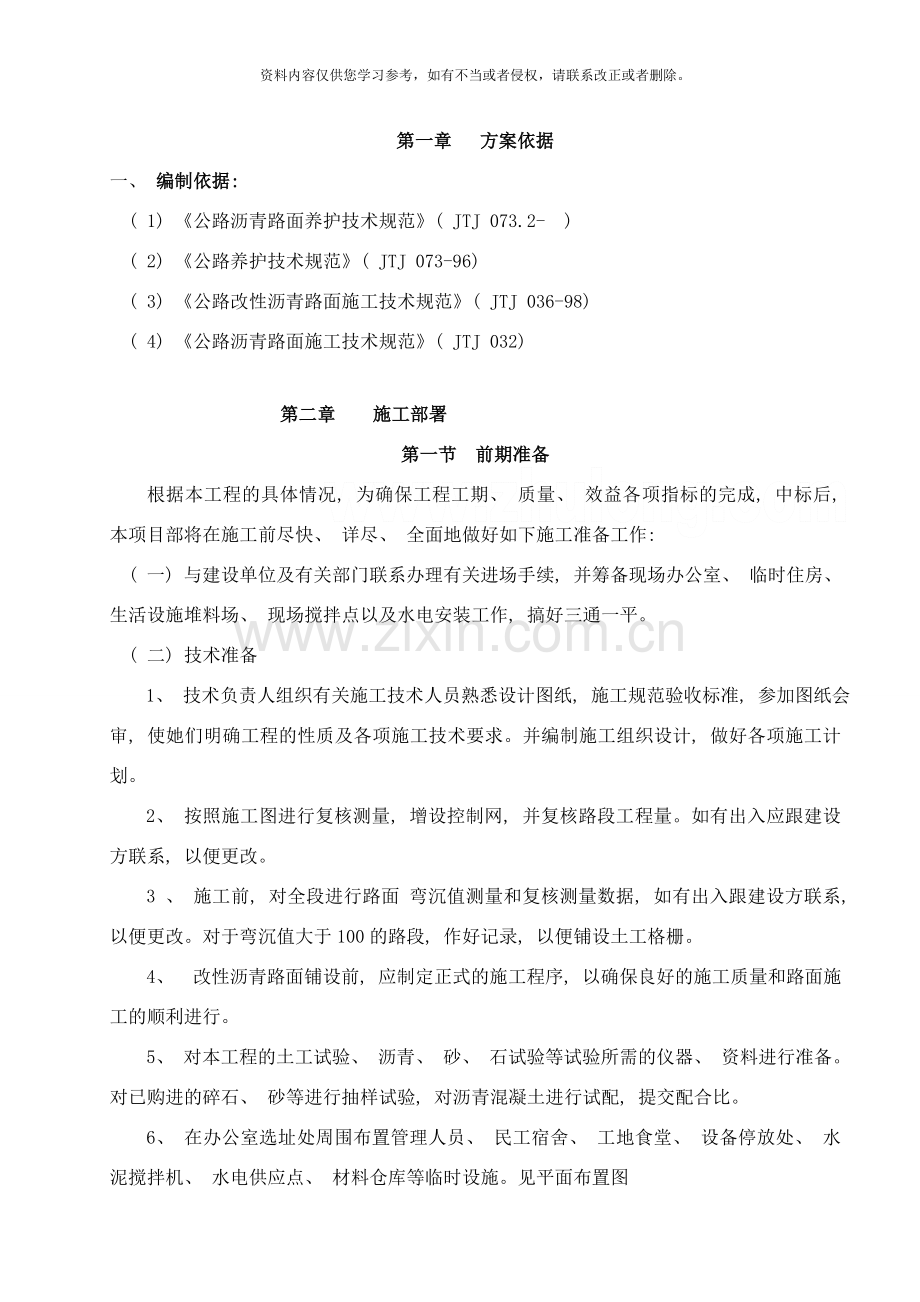

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。第一章 方案依据一、 编制依据: ( 1) 公路沥青路面养护技术规范( JTJ 073.2- ) ( 2) 公路养护技术规范( JTJ 073-96) ( 3) 公路改性沥青路面施工技术规范( JTJ 036-98) ( 4) 公路沥青路面施工技术规范( JTJ 032) 第二章 施工部署第一节 前期准备根据本工程的具体情况, 为确保工程工期、 质量、 效益各项指标的完成, 中标后, 本项目部将在施工前尽快、 详尽、 全面地做好如下施工准备工作: ( 一) 与建设单位及有关部门联系办理有关进场手续, 并筹备现场办公室、 临时住房、 生活设施堆料场、 现场搅拌点以及水电安装工作, 搞好三通一平。( 二) 技术准备1、 技术负责人组织有关施工技术人员熟悉设计图纸, 施工规范验收标准, 参加图纸会审, 使她们明确工程的性质及各项施工技术要求。并编制施工组织设计, 做好各项施工计划。2、 按照施工图进行复核测量, 增设控制网, 并复核路段工程量。如有出入应跟建设方联系, 以便更改。3 、 施工前, 对全段进行路面 弯沉值测量和复核测量数据, 如有出入跟建设方联系, 以便更改。对于弯沉值大于100的路段, 作好记录, 以便铺设土工格栅。4、 改性沥青路面铺设前, 应制定正式的施工程序, 以确保良好的施工质量和路面施工的顺利进行。5、 对本工程的土工试验、 沥青、 砂、 石试验等试验所需的仪器、 资料进行准备。对已购进的碎石、 砂等进行抽样试验, 对沥青混凝土进行试配, 提交配合比。6、 在办公室选址处周围布置管理人员、 民工宿舍、 工地食堂、 设备停放处、 水泥搅拌机、 水电供应点、 材料仓库等临时设施。见平面布置图7、 落实各工种劳动力, 并进行技术交底、 岗位安全教育。8、 落实各类原材料、 半成品的供应, 签定供需合同。并对原材料、 半成品进行试验和检验。9、 落实各类施工机械, 并对机械进行维修调试, 确保机械运转正常。第二节 施工机械配备准备为确保工程的进度、 质量, 实现工程预期目标, 我公司决定为本项目配备足够数量的施工机械设备, 同时配备足够数量的机械设备修理人员, 确保机械能满足工程施工的需要。除沥青混合料运输车辆、 沥青搅拌机及配套上料机械外, 其余机械设备全部统一放置在施工现场设备停放处, 以便统一管理。工程所需机械设备配备如下:序号机械或设备名称型号规格数量(台)国别 产地制造年份额定功率(KW)生产能力备注1双排座小货车蓝箭LJC30412云南1999593t2路面铣刨机LX10001天津199341100m2/h3沥青洒布车CZL5102GLQSC1郴州19951005t4沥青搅拌站LB10001西安199432580T/h5红岩自卸汽车CQ19210/Z354重庆199215440t6红岩自卸汽车CQ3190Z353重庆199615430t7自卸大货车东风LZ30925柳州199810025t8沥青砼摊铺机LTLY90001镇江 118500T/h9振动压路机CC421徐州19958010t10振动压路机CC421徐州19968010t11沥青压实器90型1北京 3-12柴油发电机组51500型2汕头199515KW-第三节 材料进场准备根据本单位在长期工程施工中的与材料供应商良好的关系, 本公司拟签订合同后即进行材料准备一、 材料的采购1、 普通沥青采用茂名产高等级70道路重胶石油沥青。2、 改性沥青采用茂名生产的成品沥青(SBS1-C)。3、 粗集料、 细集料、 填充料采用本公司采石场或本地其它采石场所产。二、 材料的检验 坚持材料进场检验制度, 确保原材料、 半成品、 成品使用前符合技术规范的质量要求。 1、 严格控制原材料、 半成品的质量。施工中所用的碎石、 石屑、 各种沥青油等除须具有相应的质量证明书外, 还须按规范要求进行检测试验, 合格后方可使用, 对经试验达不到设计要求的原材料作退货处理2、 原材料、 半成品的堆放应符合现场要求, 分类分规格堆放, 并挂上标识牌, 以防误用。3、 对不合格半成品、 成品或不合格的原材料坚决不用。第四节 人员、 技术准备本公司长期从事沥青路面的施工, 管理人员、 技术人员及现场操作的摊铺机机手和工人都积累了丰富的经验。改性沥青是中国近几年才发展起来的新型沥青砼路面结构, 许多人还不熟悉, 有一个认识了解的过程。我公司经过上网查询技术资料和多次组织人员到具有丰富改性沥青施工经验的兄弟单位进行交流学习, 而且, 我公司在桂林市解放桥桥面、 九里香堤小区路面进行了改性沥青施工, 取得较满意的效果。对改性沥青施工技术有了更深地认识和提高, 为本次工程提供了技术保障。另一方面, 我公司已与茂名石化联系, 其可提供改性沥青施工及技术指导。同时, 我公司将挑选具有多年、 多项沥青砼路面施工经验的专业技术人员和专业技术工人负责工程施工。第三章 施工工艺及技术措施一、 普通沥青混凝土层1、 沥青混合料的拌制沥青采用茂名产高等级70道路重胶石油沥青, 混合料级配符合设计要求, 设计用量56。沥青混合料采用LB1000型沥青拌和站(设置在公司生产基地内)生产, 出厂温度为130160, 拌合后的沥青混合料均匀一致, 无花白, 无粗细料分离和结团成块等现象。作好各项检查记录, 不符合规定技术要求的沥青混合料应禁止出厂。2、 施工工艺流程: 基层验收运输卸料摊铺轻压接缝处理工科重压碾压结束放行交通沥青混合料出厂温度140165检查料温120检查料温110检查料温70检查料温110140检查料温50配合比设计3、 为确保沥青面层施工质量及工期, 热拌热铺沥青混合料的搅拌、 摊铺均应采用机械化生产。3.1沥青混合料生产应采用一生产能力60T/h的沥青搅拌机。我公司拟采用LB1000型沥青搅拌机, 其生产能力为60T/h 80T/h 。3.2沥青混合料的摊铺, 我公司拟采用LTLY9000型摊铺机或人工进行摊铺。4、 热拌沥青混合料运输4.1热拌沥青混合料采用较大吨位的自卸汽车运输( 12t红岩车) , 运输前车厢应打扫干净, 车厢侧板和底板均应涂一薄层油水混合液, 以防沥青与车厢板粘结。4.2从搅拌机向运料车上装料时, 为防止粗细集料离析, 每卸一半混合料应挪动一下汽车位置。5、 热拌沥青混合料摊铺5.1在连续摊铺过程中, 运料车应停在摊铺机前1030cm处, 不得撞击摊铺机。5.2摊铺机在开始受料前应在料斗内涂刷少量柴油, 以保证其搅拌均匀。5.3沥青混合料摊铺时, 应按松铺厚度进行摊铺, 摊铺过程中应随时检查摊铺层厚度及高程, 并对松铺系数作相应调整。人工摊铺时要扣铲, 防止粗细集料离析5.4摊铺速度应缓慢、 均匀, 不得随意变换速度或中途停顿。当因遇雨未能及时进行碾压时, 应停止摊铺, 并对卸下的沥青混合料采取覆盖等保温措施。6、 热拌沥青混合料的碾压6.1普通沥青砼底面层的压实采用12t以上光轮振动压路机与胶轮式压路机组合进行碾压; 用光轮振动式压路机进行初压和复压后, 最后用胶轮式压路机进行终压。改性沥青面层采用不同规格的振动压路机组合进行碾压,不得采用轮胎压路机碾压。终压应在复压后进行, 终压不宜少于2遍, 至路面无明显轮迹压路机碾压应从外侧向中心碾压, 相邻碾压带应重叠1/31/2轮宽, 最后碾压路中心部分, 压完全幅为一遍。6.2压路机不得在未碾压成型并冷却的路段上转向、 调头或等候。振动压路机在已成型的路面上行驶时应停止振动。6.3机非分隔带道口应用人工摊铺。对压路机无法压实的局部地区, 采用平板振动器夯实。6.4施工缝采用平接的方法连接。施工前应先将已压实部分沥青砼层接头部分锯缝凿平并涂上粘层油后, 方可进行接缝施工。与旧路顺接时, 应将旧路面接茬部位用切割机锯平后再铺筑, 以便接顺。6.5热拌沥青混合料压完后, 混合料表面温度低于50后方可开放交通。二、 改性沥青混凝土面层1、 材料改性沥青采用茂名生产的成品沥青(SBS1-C), 粗集料, 细集料, 填充料质量规格都符合公路沥青路面技术规范规定的技术要求。2、 温度控制拌合温度不小于170度, 初压温度不小于150度, 复压温度不小于140度, 终压温度不小于120度。3、 拌合、 运输为保证沥青混合料的质量更稳定, 沥青用量更准确, 采用间隙式拌合和机拌合。拌合均匀, 使SBS沥青改性剂完全分散在沥青中, 对于密级配混合料, 做到拌合后的混合料均匀一致, 无细料和粗料分离及花白、 结成团块的现象。由于SBS改性沥青混合料的施工温度要求较高, 拌合温度控制在170180, 运输车加盖篷布或其它保温材料, 防止结合料表面结硬, 为确保摊铺连续以及平整度符合技术规范要求, 必须保证摊铺机前至少两辆车等待卸料, 决不能出现摊铺机等车的现象。其余要求满足改性沥青路面施工技术规范的技术要求。运料车装料时, 应经过前后移动运料车来消除粗细料的离析现象。一车料最少分三次装载。雨季施工时, 运输时采用防水的篷布遮盖, 防水苫布覆盖整个运料车。4、 摊铺SBSI-C沥青混合料在摊铺时尽量连续不断的施工, 以减少摊铺机和压路机的停顿, 应尽量减少横缝, 提高其面层平整度。为提高路面的平整度, 表面层采用摊前后保持相同高差的雪撬式摊铺厚度控制方式。摊铺速度控制在2-4米/分钟, 做到缓慢、 均匀、 连续不间断地摊铺, 禁止随意变换速度或中途停顿。提高摊铺过程中的预压密实度。改性沥青SBSI-C混合料在高温状态下主要是靠粗集料的嵌挤作用, 适当提高夯锤振捣频率, 使剩余实系数减少, 初压的痕迹也极少, 进而确保路面的最终平整度。5、 碾压对于密级配型混合料, 其适宜的碾压温度范围是130150, 其最终碾压温度不低于110。SBSI-C沥青混合料的压实工艺本着以下原则进行: 按照”紧跟、 慢压、 高频、 低幅”碾压八字方针进行碾压, 压路机紧跟摊铺机的后面, 只有在高温条件下碾压才能取得更好的效果, 压实速度控制在4-5Km/h。碾压速度均衡, 方向要逐渐地改变, 不许拧着弯行走, 对每一道碾压起点或终点可稍微扭弯碾压, 消除碾压接头轮迹。决不允许在新铺沥青混合料上转向、 调头、 左右移动位置, 突然刹车或停车休息。6、 接缝改性沥青路面铺筑时, 当需要暂时停止施工时, 中、 下面层可采用平接缝, 平接缝宜在当天施工结束后切割, 清扫, 成缝。横向缝接续施工前涂刷粘层油并用熨平板预热。 7、 SBSI-C沥青混合料的质量控制对于沥青面层混合料, 现场的压实效果采用空隙率和压实度双向控制。空隙率计算所需的最大理论密度以每天实测为准, 测试按照”沥青路面混合料最大相对密度试验( 真空法) ( T071193) ”进行。现场沥青混合料空隙为3%6%。表面层沥青混合料压实度的检验, 以实测芯样为准。第四章 质量保证体系第一节 质量方针我公司是专业从事市政工程的施工单位, 长年进行道路、 桥梁、 排水大规模项目施工。以质量求进度, 以质量求效率, 以质量求社会信誉是我公司的宗旨, 本工程我们将坚持以”科学管理, 创优求精, 诚信服务, 与时俱进”的质量方针为指导, 建立完善的质量保证体系, 严格按ISO9001: 质量标准化进行科学管理, 切实狠抓施工全过程质量控制, 确保工程质量。第二节 质量目标1、 工序交验合格率100%, 质量等级达优良; 2、 杜绝重大工程质量事故。第三节 质量保证组织机构1、 南方道桥公司质量体系组织机构项目部总经理管理者代表副总经理( 生产) 副总经理( 安全) 总工程师技术组搅拌厂生产办各班组质检科试验室贯标办公司质量保证体系组织机构2、 项目质量管理机构公司质检科负责对本项目工程质量进行监督。项目部设技术组, 由项目技术负责人负责全面的质检工作, 配备测量工程师、 质检工程师、 试验工程师各1名, 负责监督现场施工, 按照业主要求, 严把质量关, 把工程质量放在第一位, 争创全优工程。项目质量管理机构质检科项目技术组施工队组第四节 工程质量施工及检验标准( 一) 公路养护技术规范( JTJ 073-96) ( 二) 公路改性沥青路面施工技术规范( JTJ 036-98) ( 三) 公路沥青路面施工技术规范( JTJ 032) 第五节 质量保证组织措施1、 施工准备阶段1.1组织研究和会审图纸。经过研究和会审图纸, 广泛听取使用人员、 施工人员的正确意见, 弥补设计的不足, 使施工人员了解设计意图、 技术要求、 施工难点, 为保证工程质量打好基础。1.2技术交底。开工前技术负责人对施工人员进行技术交底, 使参与施工的有关人员都了解工程的技术要求、 施工操作要点, 做到心中有数。1.3编制项目工程质量计划, 对工程的质量控制工作进行标准化全面的详细的布置和指导。1.4编制施工组织设计, 对工程施工全过程活动进行科学的详细的组织和计划。使工程满足符合性、 有效性和可靠性质量, 求得短工期、 低成本、 安全生产、 效益好的经济质量。1.5现场勘察与临时设施搭建。掌握现场地质、 水文、 地下管线等第一手资料, 检查三通一平、 临时设施是否能满足施工需要, 保证工程按期顺利进行。1.6物资准备检查。检查原材料、 构配件是否符合质量要求; 施工机具是否正常运行。1.7劳动力准备检查。检查劳动力能否进入正常的作业状态, 各工种人员是否具备应有的操作技术和资格。2、 施工阶段施工阶段主要对材料、 机具、 施工工艺、 操作人员、 生产环境等因素进行控制。2.1施工工艺的控制。各道工序施工前, 技术负责人根据作业活动的操作规程、 操作要点、 作业顺序、 质量要求, 向操作者交底。并征对关键工序编制关键工序作业指导书, 使施工工艺的质量符合标准化、 规范化的要求。2.2施工工序的控制。制定严格的工序检验制度, 经过工序的检验, 保证生产质量稳定。对影响质量的关键工序, 设立工序质量控制点。2.3人员素质的控制。定期对职工进行规范、 工序工艺、 标准、 计量、 检验等基础知识的培训和质量意识教育。2.4设计变更的控制。工程中的重大问题需经业主、 设计单位、 施工单位三方同意, 由设计单位负责修改, 并向施工单位发出设计变更通知书。所有的设计变更资料, 均需有文字记录, 并按要求存档。对影响施工工艺的变更, 技术负责人需征对变更进行技术交底。对影响工期的变更, 需及时调整施工计划。2.5材料的控制。原材料、 半成品和成品必须有出厂质量合格证明或试验单; 不合格的材料, 一律不得进场。现场配制的混凝土、 砂浆材料必须按试验室提供的配合比准确计量, 任何人不得套用其它配合比。混凝土和砂浆试样要按规定数量留置, 按规定就地取样、 养护和试压。3、 工序交工验收阶段工程质量检查严格按照国标及行业标准中有关检查验收程序进行, 实行现场自检、 项目部质量检查小组复检, 监理工程师验收三级程序检查验收。工程质量保证系统关系图( 见下页) 监理工程师项目经理部( 项目技术负责人) 施工队组( 工人) 施工现场( 质检员、 施工员) 质量验收提交资料提交资料贯彻监理批示日常检查监督抽样检测试验提出整改方案原材料检验技术交底验证每道工序提交资料设计图纸施工规范验收规范4、 工程技术规范及质量验收标准 路面工程施工严格按有关技术规范和验收标准进行, 主要遵循的规范标准有: 公路养护技术规范(JTJ07396) 沥青路面施工及验收规范GB5002696 公路改性沥青路面施工技术规范JTJ036985、 质量保证技术措施5.1改性沥青施工质量管理5.1.1在改性沥青混合料生产过程中按现行( 公路改性沥青路面施工技术规范JTJ03698) 进行马歇尔试验, 抽提试验, 筛分试验等检测, 并按规定进行沥青混合料的高温, 低温和水稳定性的检测。5.1.2改性沥青在尽量靠近拌和混合料使用的部位取样。5.1.3沥青摊铺时, 控制好到现场的温度, 面层要形成连续摊铺, 保证平整度的要求。5.1.4沥青混凝土的碾压沿纵向进行, 车辆不得在末压实的沥青上转向, 或采取横向压实的方法。6、 用于质检的仪器与设备序号仪器设备名称规格型号单位数量备注1全站仪SET-4C台12水准仪DSZ2台13双面铝合金塔尺5m把14摇卷式钢卷尺50m把15皮尺20m、 30m把26新标准方孔筛200套17液压式压力机YE-200A台18液压万能试验机WE-600台19净浆标准稠度及凝结时间测定仪-台110雷氏夹测定仪-台111压碎值仪-付212路面回弹弯沉值测定仪3.6m套113公路工程检测尺3m把114舌尺MC03 12把115摇把式钢卷尺50m把116沥青方孔筛300套117砼取芯钻子孔机-台118汽油发电机3KW台119沥青试件恒温水浴-台120沥青自动针入度仪L2-1台121沥青软化点仪LRS电控台122沥青混合料分离机CF台123沥青马歇尔试验机MW-台124沥青延伸度仪1.5m台125针片状仪-台3第五章 安全保证体系安全生产是工程施工顺利进行的关键, 没有安全, 质量、 效益也就无从谈起, 因此必须把施工安全放在和工程质量同等重要的位置予以重视。安全生产目标: 杜绝一切生产安全事故第一节 安全生产措施建立完善有效的安全生产管理体系, 切实行使安全监察职能。项目经理部设安全组, 施工组设专职安全员, 负责制定并检查、 督促、 落实各种安全措施, 采取有利措施, 确保施工安全。一、 强化施工安全思想教育, 把安全工作全过程的的放在第一位来抓, 使安全第一的思想建立在各级施工人员的头脑之中。二、 认真做好对作业班组的民工实行的岗位安全教育, 未接受安全教育的民工不得进入工地施工。三、 做好安全技术措施的交底工作, 实行三级书面交底, 并做好签名交接手续。四、 健全安全生产检查制度, 安全员坚持每周进行一次安全检查, 每次检查均应做好记录并做总结, 对发现的安全隐患及时发出整改通知, 进行纠正。五、 严格遵守安规, 特殊工种要求持证上岗作业, 严格施工和劳动纪律, 实现标准化作业, 杜绝一切违章指挥、 违章操作。第二节 施工安全技术措施1、 进入施工现场时必须遵守安全生产纪律。2、 搅拌机使用安全措施。2.1搅拌机应设置在平坦坚实的位置, 并安放稳固。安置好后应开机检查运转是否正常, 各部件有无损坏, 若有, 及时处理。2.2开机后、 停机时, 都要经常检查各部件运转是否正常。2.3停机不用时, 应将保险丝取下, 链条扣牢。3、 电工操作安全措施3.1电工必须持证上岗。3.2拉设临时电源时, 电线必须完整无损且架空, 防止被碾压。3.3电箱内电气设备必须完整无缺, 所有的用电设备都在漏电开关保护之中。3.4设备使用的保险丝应与其荷载容量相适应, 禁止使用其它金属丝代替。 第三节 交通安全措施为确保施工安全: 1、 对所有工作人员, 包括管理人员、 施工人员、 司机、 民工等进行重点安全教育, 任何人不得在封闭交通标志外随意走动。2、 在封闭交通施工段前方来车方向1km处设置标有”前方路面施工”的警示标牌, 每隔100200米设置禁止超车和车辆限速标志, 最后在施工范围前100米设左( 右) 道封闭及车辆导行标志。3、 封闭交通施工段道路每头专门配备一名安全员, 负责各类警示标志的摆放和管理。4、 夜间施工安全措施: 41夜晚施工加强照明设施、 保证车辆、 行人能看清路况, 确保安全。42所有的警示及交通导向标志均采用反光材料制作。第六章 低温、 雨季施工技术措施( 一) 12月桂林为低温、 多雨季节, 必须做雨季防护措施, 应做好下述准备工作: 1、 掌握气象资料, 与气象台联系, 定期获得天气变化资料, 掌握月、 旬、 日的降雨及温度变化趋势, 中期预报以指导施工安排。2、 拟定雨季施工方案和建立雨季施工组织。3、 准备足够的防雨机具和材料。4、 对沿线排水设施检查、 整修, 对可能在雨天影响施工的隐患, 要及时排除, 做到雨后2小时后场内无积水。( 二) 在施工过程中, 应做好下述防范措施: 1、 在拌和场地, 对拌和设备搭雨棚遮雨, 砂石料场的含水量变化较大, 经常测定以调整拌和时的加水量。2、 配备柴油发电机, 防止突然停电, 以应付暴雨的意外袭击。3、 下雨或下层潮湿时, 不得摊铺沥青混合料, 遭雨淋的沥青混合料, 要全部清除, 更换新料。4、 采用厚帆布等隔绝材料严密封盖, 做好运送混合料车辆的防雨工作。( 三) 低温施工措施: 1、 采用厚帆布等隔绝材料严密封盖, 确保沥青砼料运输过程中不过度失热, 以保证规范要求达到的摊铺温度。第七章 施工过程和移交前工程保护措施 一、 施工过程中的工程保护1、 沥青砼路面沥青砼碾压成型后, 砼表面温度高于50度时, 禁止车辆通行。2、 对完成的工序严格进行防护、 防止后续工序施工过程中将已完成的部位破坏。二、 移交前的工程保护措施1、 对完成的工序严格进行防护、 防止后续工序施工过程中将已完成的部位破坏。2、 禁止在已施工完毕后路面进行开挖。第八章 环保与文明施工措施一、 环保措施( 一) 积极组织干部、 员工及民工队伍学习环保条例, 把环保工作作为重点工作内容来抓, 提高全员环保意识。( 二) 施工场地及劳务队伍的驻地实行环保与卫生分区域管理, 并责任落实到人, 实行环保、 卫生责任区制度。项目经理部每半月一次小检查, 每月一大检查, 检查全工地范围内的环境保护与卫生状况, 服从市环保与卫生监督和指挥。二、 文明施工管理1、 开工前, 组织施工管理人员进行文明施工教育及宣传, 提高员工素质及文明施工意识。2、 文明施工实行专人专管, 并按期进行文明施工检查评比, 奖罚分明。3、 设置醒目、 整洁的施工标牌及警示牌、 警示灯等。4、 施工场地内保证场地平整, 道路整洁。5、 挂牌施工, 在施工现场内设置宣传栏, 书写质量目标、 安全生产、 文明施工目标, 施工人员必须佩证上岗, 佩戴安全帽, 穿胶底鞋, 并着装整齐上班, 接受社会及群众的监督。6、 工棚办公室、 仓库搭设整齐, 材料分别标识并堆放整齐有序, 搞好工地卫生, 保证生活区域内的垃圾集中堆放, 每天清理生活污水不得随意排放, 搞好工地卫生防疫工作, 防止疾病传播。
